통신단자 연결방법은 외부 인터넷이 어디로 들어오고, 공유기와 허브를 거쳐 각 방 랜포트로 어떻게 나가는지 확인하는 과정입니다.
통신단자는 집이나 사무실 안으로 들어온 인터넷선, 전화선, 각 방으로 가는 랜선이 연결되는 공간입니다.
겉으로 보면 단순한 철제 박스처럼 보이지만, 안쪽에는 공유기, 허브, 110블록, 25P 케이블, UTP 랜선이 함께 들어 있는 경우가 많습니다.
그래서 통신단자 구조를 모르면 인터넷이 안 될 때 어디부터 확인해야 할지 막히기 쉽습니다.
특히 아래와 같은 상황이라면 통신단자 구조를 먼저 이해하는 것이 좋습니다.
- 특정 방만 인터넷이 안됨
- 벽 랜포트에 랜선을 꽂아도 반응 없음
- 와이파이는 되는데 유선 인터넷만 안됨
- 통신단자함 안에 선은 많은데 어디에 꽂아야 할지 모름
통신단자는 인터넷 장애를 해결하기 위한 출발점입니다.
이 글에서는 통신단자의 전체 구조부터 인터넷 연결, 전화 연결, 랜포트 연결, 110블록과 25P 케이블의 역할까지 초보자 기준으로 정리하겠습니다.
이 글에서 정리하는 내용
- 통신단자함이 하는 역할
- 인터넷이 각 방 랜포트로 연결되는 구조
- 전화선과 25P 케이블 구조
- 공유기와 허브가 필요한 이유
- 인터넷이 안 될 때 확인해야 할 순서
1. 통신단자는 인터넷과 전화선이 모이는 중심 공간입니다
통신단자는 외부에서 들어온 통신 회선이 건물 내부로 분배되는 공간입니다.
가정에서는 보통 신발장 안쪽이나 현관 근처에 설치되어 있고, 사무실이나 건물에서는 층별 통신단자함 또는 구내단자함 형태로 설치되는 경우가 많습니다.
통신단자함 안에는 보통 다음과 같은 선과 장비가 들어 있습니다.
- 외부 인터넷선
- 통신사 모뎀
- 공유기
- 허브 또는 스위치
- 각 방으로 가는 UTP 랜선
- 전화선
- 25P 케이블
- 110블록
- 패치패널
즉, 통신단자는 단순한 배선함이 아니라 인터넷과 전화가 각 방으로 나뉘는 중심 지점입니다.
인터넷이 안 될 때 공유기만 보는 경우가 많지만, 실제로는 통신단자함 안에서 각 방으로 나가는 선이 빠져 있거나 잘못 연결된 경우도 많습니다.
2. 통신단자함 기본 구조는 이렇게 이해하면 쉽습니다
통신단자함 구조는 어렵게 생각할 필요가 없습니다.
기본 흐름은 아래처럼 이해하면 됩니다.
외부 인터넷
→ 통신사 모뎀
→ 공유기
→ 허브 또는 단자함
→ 각 방 랜포트
→ PC / IPTV / CCTV / 무선AP
여기서 핵심은 공유기와 허브의 역할이 다르다는 점입니다.
공유기는 외부 인터넷을 받아서 내부 장비들이 사용할 수 있는 네트워크를 만들어주는 장비입니다.
허브는 공유기에서 나온 인터넷 신호를 여러 포트로 나눠주는 장비입니다.
따라서 일반적인 환경에서는 외부 인터넷선을 허브에 바로 연결하면 안 됩니다.
기본 구조는 다음과 같습니다.
- 외부 인터넷선은 공유기 WAN 포트로 연결
- 공유기 LAN 포트에서 허브 또는 각 방 랜선으로 연결
- 허브는 공유기 뒤에서 여러 방으로 분배
- 각 방 랜선은 벽면 랜포트로 연결
이 구조만 이해해도 통신단자함 인터넷 문제의 상당 부분을 직접 구분할 수 있습니다.
3. 통신단자에서 인터넷이 연결되는 구조
통신단자에서 인터넷은 보통 UTP 랜선을 통해 각 방으로 연결됩니다.
가장 일반적인 연결 흐름은 아래와 같습니다.
외부 인터넷선
→ 공유기 WAN
→ 공유기 LAN
→ 허브 또는 패치패널
→ 각 방 랜선
→ 벽면 랜포트
이 순서가 맞아야 각 방에서 인터넷을 사용할 수 있습니다.
반대로 아래와 같은 경우에는 인터넷이 안 될 수 있습니다.
- 외부선을 허브에 바로 연결한 경우
- 공유기 WAN과 LAN을 반대로 연결한 경우
- 공유기 LAN에서 각 방으로 나가는 선이 빠진 경우
- 허브 전원이 꺼져 있는 경우
- 특정 방 랜선이 통신단자함에서 연결되지 않은 경우
- 벽면 랜포트 내부 결선이 불량인 경우
특히 아파트나 원룸에서는 벽에 랜포트가 있어도 통신단자함에서 해당 방 선이 연결되어 있지 않으면 인터넷이 되지 않습니다.
즉, 벽 랜포트가 있다는 것과 실제 인터넷이 연결되어 있다는 것은 다른 문제입니다.

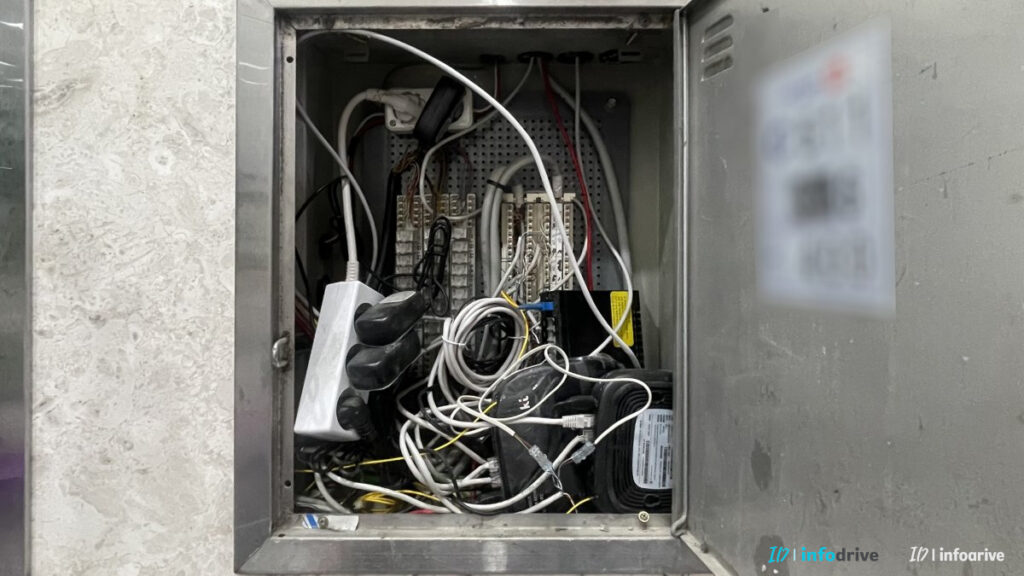

사진은 상가건물이나 원룸 건물에서 볼 수 있는 공용 통신단자함입니다.
이곳에서 모든 방의 인터넷을 바로 연결하는 구조라기보다는,
각 세대나 각 실에 설치된 세대단자함으로 회선을 보내고,
그 안에서 다시 방 랜포트로 분배되는 경우가 많습니다.

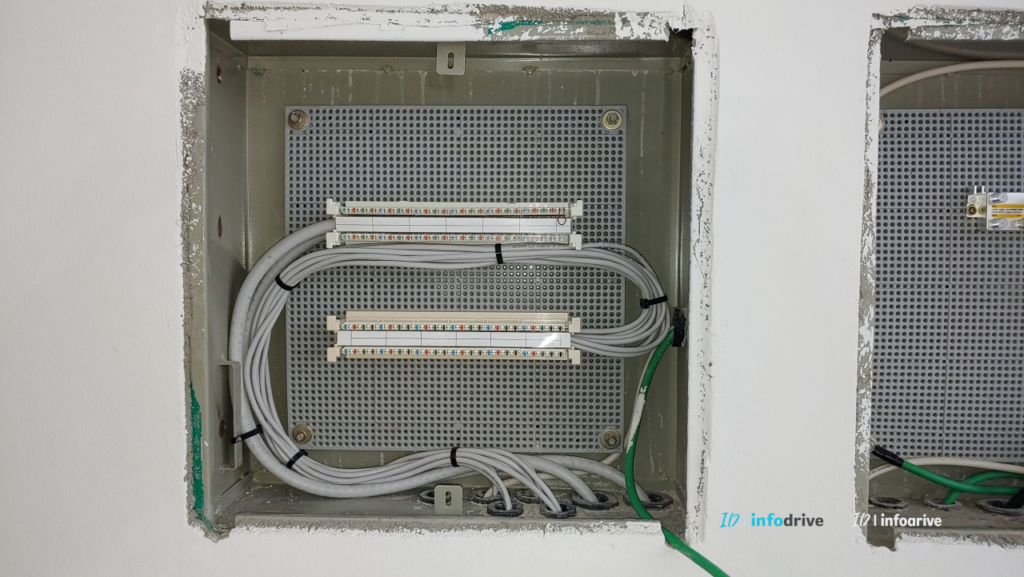

4. 전화선은 25P 케이블과 110블록을 통해 분배되는 경우가 많습니다
오래된 건물, 원룸, 상가, 펜션, 사무실에서는 전화선과 인터넷선이 같은 통신단자함 안에서 함께 정리되어 있는 경우가 많습니다.
이때 자주 보이는 것이 25P 케이블과 110블록입니다.
25P 케이블은 여러 회선을 한 번에 전달하기 위한 다회선 케이블입니다.
보통 전화 회선 분배에 많이 사용되며, 현장에서는 층간 연결이나 여러 실로 회선을 나누는 용도로 사용됩니다.
110블록은 이러한 회선을 정리하고 분기하는 접속 단자입니다.
쉽게 정리하면 아래와 같습니다.
- 25P 케이블: 여러 전화 회선이 들어 있는 다회선 케이블
- 110블록: 25P 케이블이나 UTP 케이블을 정리하고 분기하는 단자
- UTP 케이블: 인터넷 또는 각 방 랜포트로 연결되는 랜선
- 허브 / 스위치: 인터넷 신호를 여러 포트로 나누는 장비
전화는 보통 2가닥, 즉 1쌍만으로도 동작하지만, 인터넷은 일반적으로 8가닥 UTP 케이블 전체를 기준으로 결선해야 정상 속도와 안정성을 확보할 수 있습니다.
그래서 전화선과 인터넷선을 혼동하면 인터넷 불량, 전화 불량, 속도 저하, 끊김 문제가 생길 수 있습니다.
5. 110블록과 패치패널은 역할이 다릅니다
통신단자함을 보면 110블록이 설치된 곳도 있고, 패치패널이 설치된 곳도 있습니다.
둘 다 선을 정리하고 각 방으로 연결하기 위한 장치이지만, 관리 방식이 다릅니다.
110블록은 선을 직접 눌러서 접속하는 방식입니다.
펀치다운툴을 사용해 케이블을 눌러 고정해야 하며, 회선을 변경하려면 다시 작업해야 하는 경우가 많습니다.
반면 패치패널은 각 방 랜선을 포트 형태로 정리해두고, 패치코드를 꽂아서 공유기나 허브와 연결하는 방식입니다.
초보자 기준으로 보면 이렇게 이해하면 쉽습니다.
- 110블록: 작업형 구조
- 패치패널: 관리형 구조
110블록은 오래된 통신단자함에서 많이 보이고, 패치패널은 유지보수와 회선 변경이 쉬운 구조에서 많이 사용됩니다.
최근 인터넷 환경에서는 속도, 관리 편의성, 장애 대응을 고려해 패치패널 방식이 더 편한 경우가 많습니다.
다만 이미 110블록으로 구성된 현장이라면 무조건 교체하기보다 현재 구조와 사용 목적을 먼저 확인하는 것이 좋습니다.
6. 통신단자 연결 후 인터넷이 안 될 때 점검 순서
통신단자에서 인터넷이 안 될 때는 무작정 선을 바꾸기보다 순서대로 확인해야 합니다.
가장 먼저 볼 순서는 아래와 같습니다.
- 통신사 모뎀 또는 외부 인터넷선 확인
- 공유기 WAN 포트 연결 확인
- 공유기 LAN 포트 연결 확인
- 허브 전원과 연결 상태 확인
- 각 방으로 나가는 랜선 연결 확인
- 벽면 랜포트 내부 결선 확인

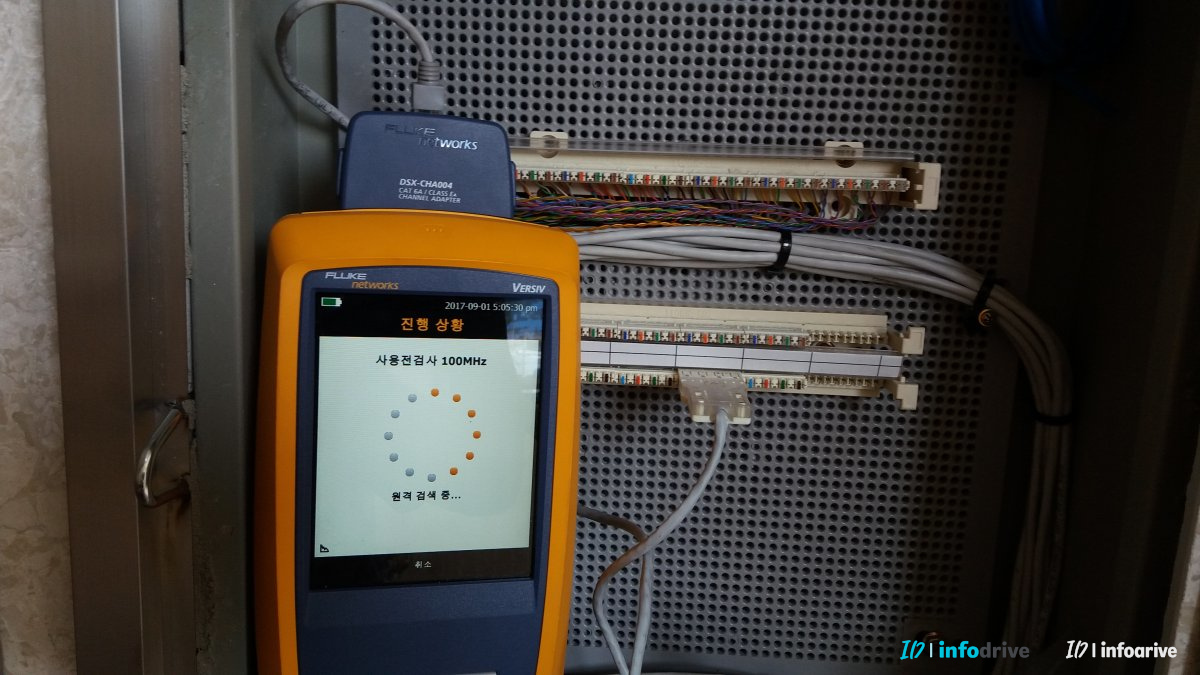

- 랜선 색깔 순서와 랜테스터 확인
이 순서대로 보면 문제가 통신사 회선인지, 공유기 문제인지, 허브 문제인지, 특정 방 랜선 문제인지 구분하기 쉽습니다.
특히 아래 상황이라면 통신단자함 내부 연결 문제일 가능성이 높습니다.
- 와이파이는 되는데 방 랜포트만 안됨
- 다른 방은 되는데 특정 방만 안됨
- 공유기는 정상인데 유선 인터넷만 안됨
- 벽 랜포트에 꽂아도 연결 표시가 안 뜸
- 통신단자함 안에 선이 많아 어디로 가는지 모름
이 경우에는 통신단자 인터넷 안됨 해결 방법 글에서 점검 순서를 따로 확인하는 것이 좋습니다.
7. 통신단자 구조를 이해할 때 자주 헷갈리는 부분
통신단자를 처음 보면 가장 많이 헷갈리는 부분이 몇 가지 있습니다.
첫째, 허브만 연결하면 인터넷이 되는 줄 아는 경우입니다.
허브는 인터넷을 만들어주는 장비가 아니라 공유기에서 나온 신호를 나눠주는 장비입니다.
따라서 일반적인 환경에서는 공유기가 먼저 있어야 하고, 허브는 공유기 뒤에 연결해야 합니다.
둘째, 벽 랜포트가 있으면 무조건 인터넷이 된다고 생각하는 경우입니다.
벽 랜포트는 단순한 접점입니다.
통신단자함에서 해당 방 선이 공유기나 허브와 연결되어 있어야 실제 인터넷이 됩니다.
셋째, 전화선과 인터넷선을 혼동하는 경우입니다.
전화는 1쌍으로도 동작할 수 있지만, 인터넷은 UTP 케이블의 결선 상태와 색상 순서가 중요합니다.
넷째, 110블록에 연결되어 있으면 모두 인터넷이 된다고 생각하는 경우입니다.
110블록은 회선을 정리하는 단자일 뿐이고, 인터넷이 되려면 공유기나 허브에서 나온 신호가 올바른 방 선으로 연결되어야 합니다.
8. 통신단자 핵심 정리
통신단자는 인터넷과 전화가 각 방으로 분배되는 중심 공간입니다.
전체 구조를 짧게 정리하면 아래와 같습니다.
- 외부 인터넷은 공유기 WAN으로 들어갑니다.
- 공유기 LAN에서 각 방 또는 허브로 인터넷이 나갑니다.
- 허브는 공유기 뒤에서 포트를 늘려주는 역할을 합니다.
- 각 방 랜선은 벽면 랜포트로 연결됩니다.
- 전화선은 25P 케이블과 110블록을 통해 분배되는 경우가 많습니다.
- 110블록은 작업형 구조이고, 패치패널은 관리형 구조입니다.
- 인터넷이 안 될 때는 통신단자함 연결, 벽 랜포트, 랜선 색깔 순서를 함께 확인해야 합니다.
통신단자 구조를 한 번 이해해두면 방 인터넷 안됨, 랜포트 인터넷 안됨, 공유기 연결 오류, 허브 연결 문제를 훨씬 빠르게 구분할 수 있습니다.
상황별로 함께 보면 좋은 글
통신단자 구조를 이해했다면, 아래 글들을 상황에 맞게 보면 좋습니다.
인터넷이 안 될 때
연결 구조가 헷갈릴 때
결선과 작업 방법이 필요할 때
전문 구조를 더 알고 싶을 때
마무리
통신단자는 어렵게 보이지만 핵심은 복잡하지 않습니다.
외부 인터넷이 어디로 들어오고, 공유기에서 어디로 나가며, 각 방 랜선이 어떻게 연결되는지만 보면 대부분의 구조가 정리됩니다.
인터넷이 안 될 때도 무작정 선을 바꾸기보다 통신단자함 안의 연결 흐름을 먼저 확인하는 것이 좋습니다.
통신단자를 이해하면 랜포트 인터넷 안됨, 방 인터넷 안됨, 인터넷 콘센트 결선 불량, 허브 연결 오류 같은 문제를 훨씬 빠르게 찾을 수 있습니다.
