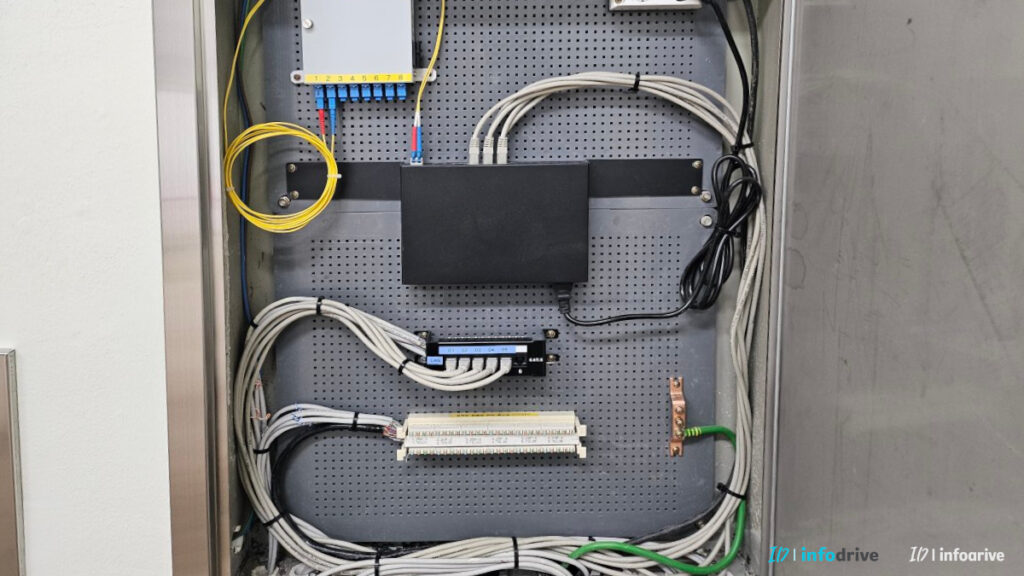

통신단자함 패치패널은 랜선을 포트 번호별로 정리하고, 공유기나 허브와 쉽게 연결하기 위해 사용하는 장비입니다.
오래된 통신단자함에서는 110블록에 전화선과 통신선이 함께 연결되어 있는 경우가 많습니다.
하지만 인터넷 랜선이 많아지고, 각 방 랜포트를 자주 바꿔 연결해야 하는 환경에서는 패치패널을 사용하는 것이 더 편리할 수 있습니다.
110블록과 패치패널은 모두 통신선을 정리하는 장비지만, 사용하는 목적과 관리 방식이 다릅니다.
쉽게 말하면 110블록은 선을 눌러 고정하는 단자대 방식이고, 패치패널은 랜포트 번호로 정리해서 패치코드로 연결하는 방식입니다.
먼저 확인할 3가지
통신단자함에서 110블록과 패치패널을 비교할 때는 아래 3가지를 먼저 보면 좋습니다.
- 전화선 중심인지, 인터넷 랜선 중심인지 확인
- 각 방 랜포트를 자주 바꿔 연결해야 하는 구조인지 확인
- 유지보수와 포트 번호 관리가 필요한지 확인
이 3가지를 보면 110블록을 그대로 사용할지, 패치패널로 정리하는 것이 좋은지 판단하기 쉽습니다.
1. 110블록은 선을 눌러 연결하는 단자대 방식입니다

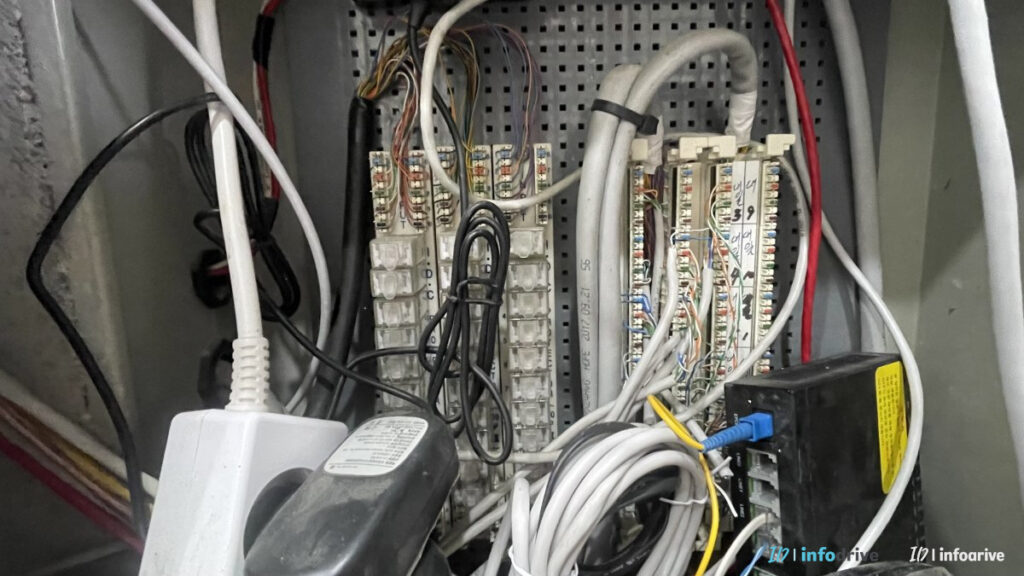

110블록은 통신단자함에서 전화선이나 통신선을 정리할 때 많이 사용되는 단자대입니다.
선의 피복을 벗기거나, 전용 툴로 눌러 단자에 고정하는 방식으로 연결합니다.

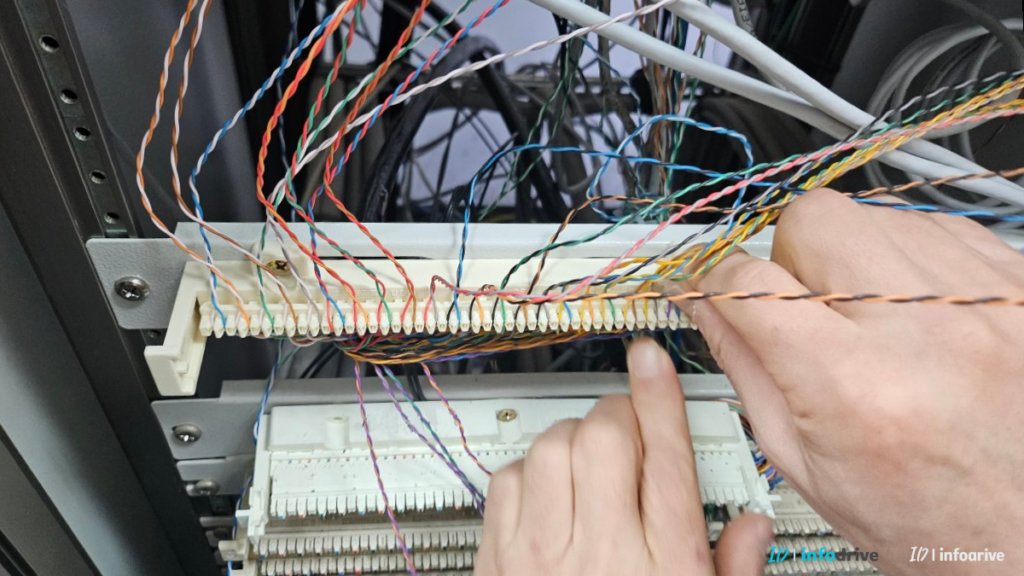

오래된 아파트, 원룸, 상가, 사무실 통신단자함에서는 110블록에 전화선, 25P 케이블, 일부 통신선이 연결되어 있는 경우가 많습니다.
기본 구조는 아래와 같습니다.
25P 케이블
→ 110블록
→ 각 방 전화선 또는 통신선
→ 벽면 전화 단자 / 통신 단자
110블록은 여러 회선을 한꺼번에 정리하기 좋고, 전화선처럼 1페어 또는 2페어 단위로 사용하는 배선에 잘 맞습니다.
하지만 인터넷 랜선처럼 8가닥 전체를 사용하고, 각 방 포트를 허브나 공유기에 자주 연결해야 하는 구조에서는 관리가 불편할 수 있습니다.
2. 패치패널은 랜선을 포트 번호로 정리하는 장비입니다

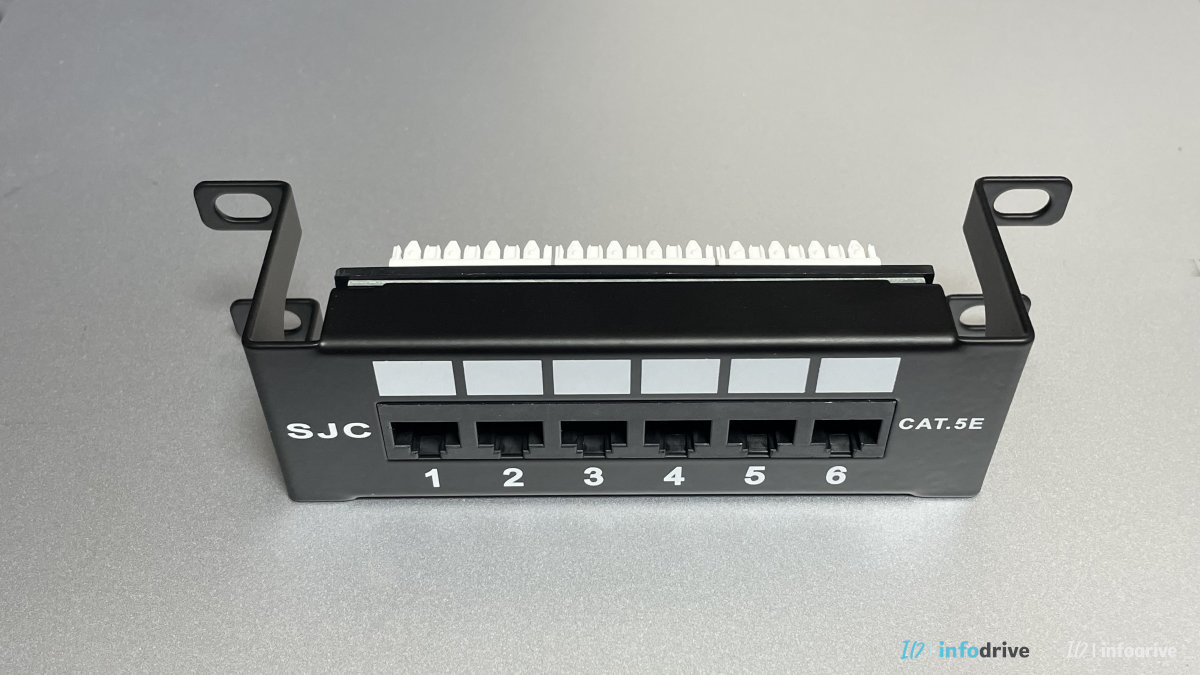

패치패널은 여러 개의 랜선을 포트 번호별로 정리하는 장비입니다.
각 방이나 각 자리로 가는 랜선을 패치패널 뒤쪽에 결선하고, 앞쪽 포트에는 짧은 랜선인 패치코드를 꽂아 허브나 공유기와 연결합니다.
기본 구조는 아래와 같습니다.
각 방 랜선
→ 패치패널 뒤쪽 결선
→ 패치패널 앞쪽 포트
→ 패치코드
→ 허브 또는 공유기
패치패널을 사용하면 어느 방 선이 몇 번 포트인지 한눈에 관리하기 쉽습니다.
예를 들어 아래처럼 정리할 수 있습니다.
- 1번 포트: 거실
- 2번 포트: 안방
- 3번 포트: 작은방
- 4번 포트: 서재
- 5번 포트: CCTV
- 6번 포트: 무선AP
이렇게 포트 번호를 기준으로 정리하면 나중에 장애가 생겼을 때 어느 선을 확인해야 하는지 찾기 쉬워집니다.
3. 110블록과 패치패널의 가장 큰 차이
110블록과 패치패널의 가장 큰 차이는 연결을 바꾸는 방식입니다.
110블록과 패치패널을 간단히 비교하면 아래와 같습니다.
110블록은 전화선이나 통신선을 단자에 눌러 고정하는 방식입니다.
회선이 고정되어 있고 자주 변경하지 않는 구조에 적합합니다.
패치패널은 각 방 랜선을 포트 번호로 정리한 뒤, 앞쪽에서 패치코드로 허브나 공유기에 연결하는 방식입니다.
랜선이 많거나 포트 변경이 자주 있는 환경에서 관리가 더 편합니다.
110블록은 선을 직접 눌러 연결하는 구조라 회선이 고정되어 있는 경우에 적합합니다.
패치패널은 포트 번호를 기준으로 관리하고, 앞쪽에서 패치코드만 바꿔 연결할 수 있어 인터넷 배선 관리에 더 편리합니다.
4. 패치패널을 사용하면 유지보수가 쉬워집니다
패치패널을 사용하는 가장 큰 이유는 유지보수입니다.

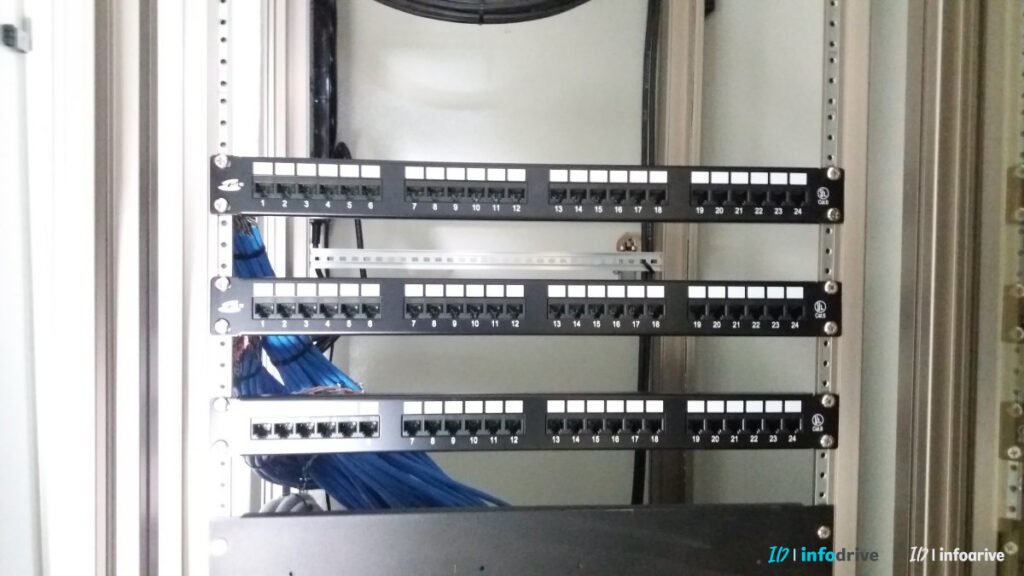

통신단자함이나 사무실 랙 안에 랜선이 많아지면 어느 선이 어느 방으로 가는지 헷갈리기 쉽습니다.
이때 패치패널에 포트 번호와 라벨을 붙여두면 관리가 훨씬 쉬워집니다.
예를 들어 작은방 인터넷이 안 될 때 아래 순서로 확인할 수 있습니다.
- 작은방이 패치패널 몇 번 포트인지 확인
- 해당 포트와 허브 연결 상태 확인
- 패치코드를 다른 허브 포트에 꽂아보기
- 벽 랜포트와 랜선 상태 확인
- 필요하면 랜테스터로 확인
패치패널을 사용하면 뒤쪽 배선을 자주 건드리지 않아도 됩니다.
앞쪽 패치코드만 바꿔서 테스트할 수 있기 때문에 장애처리와 배선 변경이 훨씬 편해집니다.
다만 패치패널이 있다고 해서 모든 통신단자함이 무조건 더 좋아지는 것은 아닙니다.
패치패널은 관리가 편리한 장비이지만, 설치 환경에 따라 필요성이 달라질 수 있습니다.
5. 가정 통신단자함에도 패치패널이 꼭 필요할까요?
모든 가정 통신단자함에 패치패널이 꼭 필요한 것은 아닙니다.
방이 2~3개 정도이고, 랜선 수가 많지 않다면 공유기나 허브에 직접 연결해도 충분할 수 있습니다.
하지만 아래 상황이라면 패치패널을 고려해볼 수 있습니다.
- 방이 많고 랜선이 여러 가닥 모여 있는 경우
- 사무실처럼 자리 변경이 자주 있는 경우
- CCTV, 무선AP, IPTV, PC 등 연결 장비가 많은 경우
- 통신단자함 안의 선을 깔끔하게 정리하고 싶은 경우
- 나중에 유지보수와 장애처리를 쉽게 하고 싶은 경우
특히 사무실, 상가, 학원, 펜션처럼 여러 실로 인터넷을 나누는 구조에서는 패치패널이 있으면 관리가 훨씬 편합니다.
반대로 단순한 가정 환경에서는 패치패널보다 허브와 공유기 연결만 정확히 해도 충분한 경우가 많습니다.
6. 110블록을 패치패널로 바꾸면 좋은 경우
110블록을 무조건 패치패널로 바꿔야 하는 것은 아닙니다.
전화선 중심의 배선이라면 110블록이 더 자연스러울 수 있습니다.
하지만 인터넷 랜선이 많고, 각 방 랜포트를 허브나 공유기에 연결해야 하는 구조라면 패치패널이 더 편할 수 있습니다.
패치패널로 정리하면 좋은 경우는 아래와 같습니다.
- 랜선이 많아 어느 방 선인지 구분하기 어려운 경우
- 허브 포트와 각 방 선을 자주 바꿔야 하는 경우
- 기존 110블록에 인터넷선과 전화선이 섞여 있는 경우
- 랜포트 장애가 생겼을 때 빠르게 테스트하고 싶은 경우
- 통신단자함을 사무실 랙처럼 정리하고 싶은 경우
다만 110블록에 연결된 기존 회선이 전화선이나 사용 중인 통신선이라면 함부로 제거하면 안 됩니다.
작업 전에는 반드시 어떤 선이 전화선인지, 어떤 선이 인터넷 랜선인지 확인해야 합니다.
7. 패치패널 작업 시 주의할 점
패치패널 작업은 단순히 선을 꽂는 작업이 아닙니다.
뒤쪽 IDC 결선부에 랜선 8가닥을 색상 순서에 맞게 눌러야 합니다.
작업할 때는 아래를 확인하는 것이 좋습니다.
- T568A / T568B 기준 확인
- 패치패널에 표시된 색상 가이드 확인
- 랜선 8가닥이 끝까지 눌렸는지 확인
- 포트 번호와 방 이름 라벨 정리
- 패치코드 연결 위치 확인
- 랜테스터로 1~8번 정상 여부 확인
일반적인 인터넷 연결에서는 T568B 기준을 많이 사용합니다.
다만 기존 결선이 T568A라면 양쪽 기준을 맞추는 것이 중요합니다.
패치패널 뒤쪽 결선과 벽면 인터넷 콘센트 결선 기준이 서로 다르면 연결이 불안정할 수 있습니다.
8. 패치패널 사용 후 점검 순서
패치패널 작업이 끝나면 실제로 각 방 랜포트가 정상 동작하는지 확인해야 합니다.
점검 순서는 아래와 같습니다.
- 패치패널 포트 번호와 방 이름 확인
- 패치패널 앞쪽 포트와 허브 연결 확인
- 허브 전원과 포트 LED 확인
- 각 방 벽 랜포트에 장비 연결
- 인터넷 연결 상태 확인
- 안 되는 방은 패치코드 교체 테스트
- 필요하면 랜테스터로 1~8번 확인
이 순서대로 보면 문제가 패치패널 결선인지, 허브 연결인지, 벽 랜포트 문제인지 구분하기 쉽습니다.
한 줄 정리
통신단자함 패치패널을 사용하는 이유는 랜선을 포트 번호로 정리하고 유지보수를 쉽게 하기 위해서입니다.
110블록은 전화선이나 통신선을 단자에 눌러 연결하는 방식에 가깝고, 패치패널은 인터넷 랜선을 포트 번호로 관리하는 방식에 가깝습니다.
랜선이 많거나 방이 많은 환경에서는 패치패널을 사용하면 허브 연결, 장애처리, 배선 변경이 훨씬 쉬워집니다.
상황별로 함께 보면 좋은 글
통신단자 구조가 헷갈린다면
25P 케이블과 전화선이 헷갈린다면
인터넷 콘센트 결선이 헷갈린다면
공유기나 허브 연결이 헷갈린다면
마무리
통신단자함에서 110블록과 패치패널은 모두 통신선을 정리하는 장비입니다.
하지만 110블록은 전화선이나 통신 회선을 단자에 눌러 연결하는 방식에 가깝고, 패치패널은 인터넷 랜선을 포트 번호로 정리하는 방식에 가깝습니다.
가정처럼 단순한 구조에서는 꼭 패치패널이 필요하지 않을 수 있지만, 사무실이나 여러 방으로 랜선을 분배하는 환경에서는 패치패널을 사용하면 유지보수와 장애처리가 훨씬 쉬워집니다.
