통신단자함 공유기 설치 방법에서 가장 중요한 것은 WAN과 LAN 연결 순서입니다.
통신단자함 안에는 외부 인터넷선, 통신사 모뎀, 공유기, 허브, 각 방으로 가는 랜선이 함께 모여 있는 경우가 많습니다.
이때 외부 인터넷선을 공유기 WAN에 꽂아야 하는지, LAN에 꽂아야 하는지 헷갈리면 인터넷이 정상적으로 되지 않습니다.
공유기 WAN과 LAN 연결 순서가 틀리면 와이파이와 유선 인터넷이 모두 안 되거나, 방 랜포트가 작동하지 않거나, 특정 방만 인터넷이 안 되는 문제가 생길 수 있습니다.
통신단자함에서 각 방 인터넷을 사용하려면 외부 인터넷선이 공유기 WAN으로 들어가고, 공유기 LAN에서 각 방 랜선이나 허브로 나가야 합니다.
이 글에서는 통신단자함 공유기 설치 방법을 WAN·LAN 연결 순서, 허브 연결 기준, 각 방 랜포트 확인 순서 중심으로 정리하겠습니다.
10초 요약
통신단자함 공유기 설치의 핵심은 WAN과 LAN 구분입니다.
WAN은 외부 인터넷이 들어오는 포트입니다. 통신사 모뎀이나 외부 인터넷선에서 나온 선은 공유기 WAN 포트로 들어가야 합니다.
LAN은 공유기에서 만들어진 내부 인터넷이 나가는 포트입니다. 각 방 랜선이나 허브는 공유기 LAN 포트에서 연결해야 합니다.
방 개수가 많아 공유기 LAN 포트가 부족하다면 공유기 LAN 뒤에 허브를 추가합니다. 허브는 공유기 앞이 아니라 공유기 뒤에 연결해야 합니다.
1. 통신단자함 공유기 설치는 WAN과 LAN 구분이 먼저입니다
통신단자함에 공유기를 설치할 때 가장 중요한 것은 WAN과 LAN을 구분하는 것입니다.
공유기에는 보통 WAN 포트와 LAN 포트가 있습니다.
WAN 포트는 외부 인터넷이 들어오는 입구입니다.
LAN 포트는 공유기에서 만들어진 내부 인터넷을 PC, 허브, 각 방 랜포트로 보내는 출력 포트입니다.
쉽게 정리하면 아래와 같습니다.
WAN
→ 외부 인터넷이 들어오는 곳
LAN
→ 각 방이나 허브로 인터넷이 나가는 곳
외부 인터넷선을 LAN 포트에 꽂거나, 각 방 랜선을 WAN 포트에 꽂으면 인터넷이 정상적으로 분배되지 않을 수 있습니다.
그래서 통신단자함 공유기 설치는 먼저 WAN과 LAN 위치를 확인하는 것부터 시작해야 합니다.
2. 기본 연결 순서는 외부 인터넷선 → 공유기 WAN입니다
통신단자함 공유기 설치의 첫 단계는 외부 인터넷선을 공유기 WAN 포트에 연결하는 것입니다.

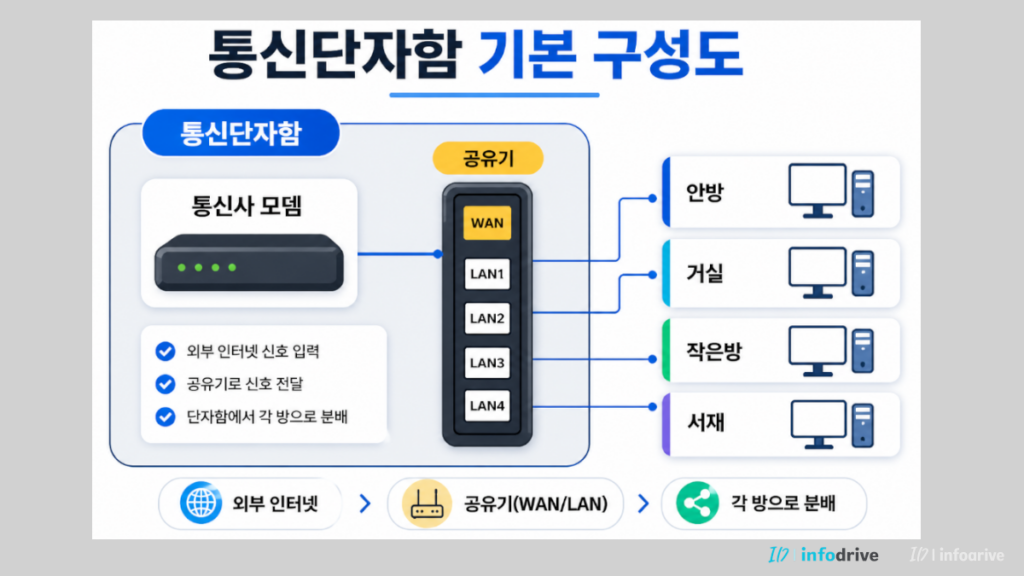

일반적인 연결 흐름은 아래와 같습니다.
외부 인터넷선
→ 통신사 모뎀
→ 공유기 WAN
→ 공유기 LAN
→ 허브 또는 각 방 랜선
→ 벽 랜포트
→ PC, IPTV, 노트북, 무선AP
이 순서가 맞아야 각 방 랜포트에서 인터넷을 사용할 수 있습니다.
만약 외부 인터넷선을 허브에 바로 연결하거나, 각 방 랜선에 직접 연결하면 인터넷이 안 되거나 일부 장비만 연결될 수 있습니다.
특히 아래 증상이라면 공유기 WAN 연결부터 확인하는 것이 좋습니다.
- 와이파이와 유선 인터넷이 모두 안 됩니다.
- 공유기 인터넷 LED가 안 들어옵니다.
- 방 랜포트 전체가 안 됩니다.
- 공유기를 바꾼 뒤 인터넷이 안 됩니다.
- 통신단자함 안에 선은 많은데 어디에 꽂아야 할지 모릅니다.
외부 인터넷선은 WAN 포트로 들어가고, 각 방으로 나가는 선은 LAN 포트에서 나갑니다.
3. 공유기 LAN에서 각 방 랜선으로 연결합니다
외부 인터넷선이 공유기 WAN에 정상적으로 들어왔다면, 다음은 공유기 LAN 포트에서 각 방으로 나가는 선을 연결해야 합니다.
공유기 LAN 포트는 각 방으로 인터넷을 보내는 출력 포트입니다.
방 개수가 적다면 아래처럼 연결할 수 있습니다.
공유기 LAN
→ 각 방 랜선
→ 벽 랜포트
→ PC, IPTV, 노트북
방이 많거나 연결 장비가 많다면 아래처럼 연결합니다.
공유기 LAN
→ 허브
→ 각 방 랜선
→ 벽 랜포트
중요한 것은 공유기 LAN에서 나온 선이 실제로 각 방 랜선과 연결되어 있어야 한다는 점입니다.
벽에 랜포트가 있어도 통신단자함에서 해당 방 선이 공유기 LAN이나 허브에 연결되어 있지 않으면 인터넷은 되지 않습니다.
특정 방만 인터넷이 안 된다면 공유기 자체 문제보다 해당 방으로 가는 선이 빠져 있을 가능성이 큽니다.
4. 포트가 부족하면 공유기 LAN 뒤에 허브를 추가합니다
통신단자함 공유기 설치에서 자주 생기는 문제가 포트 부족입니다.
일반 가정용 공유기는 LAN 포트가 보통 4개 정도입니다. 그런데 방이 여러 개이고 IPTV, PC, CCTV, 무선AP까지 연결해야 한다면 공유기 포트만으로는 부족할 수 있습니다.
이럴 때는 허브를 추가해서 포트를 늘립니다.
기본 연결은 아래와 같습니다.
공유기 LAN
→ 허브
→ 각 방 랜선
여기서 중요한 점은 허브가 공유기 뒤에 있어야 한다는 것입니다.
허브는 인터넷을 만들어주는 장비가 아닙니다. 공유기에서 나온 인터넷 신호를 여러 포트로 나눠주는 장비입니다.
따라서 일반적인 환경에서는 외부 인터넷선을 허브에 바로 연결하면 인터넷이 안 될 수 있습니다.
허브를 추가할 때는 포트 수도 함께 계산해야 합니다. 5포트 허브라고 해서 5개 방을 모두 연결할 수 있는 것이 아닙니다. 보통 1개 포트는 공유기 LAN과 허브를 연결하는 데 사용됩니다.
허브 연결 순서가 헷갈린다면 “통신단자함 허브 연결 방법｜방마다 인터넷 되게 꽂는 순서” 글에서 공유기와 허브 연결 기준을 먼저 확인하면 됩니다.
5. 공유기와 허브의 역할은 다릅니다
공유기와 허브는 역할만 구분하면 됩니다.
공유기는 외부 인터넷을 받아 내부 네트워크를 만들어주는 장비입니다.
허브는 공유기에서 나온 인터넷 신호를 여러 포트로 나눠주는 장비입니다.
쉽게 말하면 공유기는 인터넷을 나눠 쓸 수 있는 네트워크를 만들고, 허브는 포트 수를 늘려주는 역할을 합니다.
통신단자함에 방이 많거나 연결할 장비가 많다면 공유기 LAN 포트에서 허브로 연결한 뒤 각 방 랜선으로 분배하면 됩니다.
다만 허브는 공유기를 대신하는 장비가 아니므로, 외부 인터넷선은 먼저 공유기 WAN으로 들어가야 합니다.
이 부분을 헷갈리면 통신단자함 안에 선은 모두 꽂혀 있는데도 방 랜포트가 안 되는 상황이 생길 수 있습니다.
6. 공유기 위치 선택글과 이 글은 역할이 다릅니다
통신단자함 공유기 설치 방법은 “공유기를 어디에 둘지”를 고르는 글과는 역할이 다릅니다.
공유기를 통신단자함 안에 넣을지, 거실에 둘지, 무선AP를 추가할지는 구조 선택 문제입니다.
반면 이 글은 통신단자함 안에서 실제로 선을 어디에 꽂아야 하는지 보는 글입니다.
정리하면 아래처럼 나눌 수 있습니다.
통신단자함 인터넷 연결 방법
→ 공유기 위치와 전체 설치 구조를 판단하는 글
통신단자함 공유기 설치 방법
→ WAN, LAN, 허브, 각 방 랜선 연결 순서를 확인하는 글
공유기를 단자함에 둘지 거실에 둘지부터 헷갈린다면 “통신단자함 인터넷 연결 방법｜공유기 위치별 설치 구조 정리” 글에서 전체 구조를 먼저 확인하면 됩니다.
7. 각 방 랜포트 연결을 확인합니다
공유기와 허브 연결이 맞아도 각 방 랜선이 빠져 있으면 방 랜포트에서는 인터넷이 되지 않습니다.

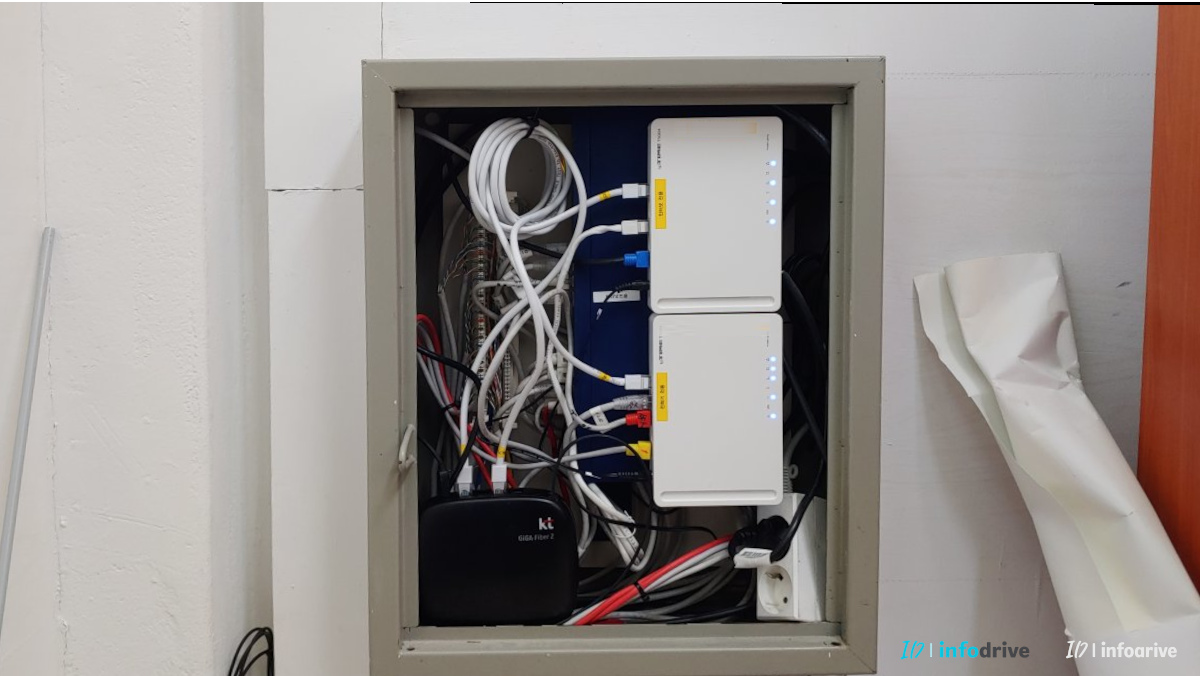

통신단자함 안에는 각 방으로 가는 랜선이 여러 가닥 모여 있는 경우가 많습니다.
이 선들이 공유기 LAN 포트나 허브 포트에 연결되어 있어야 해당 방 랜포트가 동작합니다.
확인할 부분은 아래와 같습니다.
- 각 방으로 가는 랜선이 통신단자함에 모여 있는지 확인합니다.
- 방 이름이나 라벨이 붙어 있는지 확인합니다.
- 해당 방 선이 공유기 LAN 또는 허브에 연결되어 있는지 확인합니다.
- 허브 전원과 포트 LED가 켜져 있는지 확인합니다.
- 다른 포트에 꽂으면 연결되는지 확인합니다.
특정 방만 인터넷이 안 된다면 해당 방 선을 다른 포트에 꽂아보거나, 다른 방과 비교해보는 것이 좋습니다.
어느 선이 해당 방으로 가는지 모른다면 “방 랜포트 찾는 방법｜통신단자함에서 어느방 선인지 확인하기” 글에서 방 선을 찾는 순서를 먼저 확인하면 됩니다.
8. 통신단자함 공유기 설치 후 확인할 것
공유기 설치가 끝났다면 바로 끝내지 말고 연결 상태를 확인해야 합니다.
확인 순서는 아래와 같습니다.
- 통신사 모뎀 전원을 확인합니다.
- 외부 인터넷선이 공유기 WAN에 연결되어 있는지 확인합니다.
- 공유기 인터넷 LED를 확인합니다.
- 공유기 LAN에서 허브 또는 각 방 랜선으로 나가는지 확인합니다.
- 허브 전원과 포트 LED를 확인합니다.
- 각 방 벽 랜포트에서 인터넷을 확인합니다.
- 특정 방만 안 되면 해당 방 선과 벽 랜포트를 확인합니다.
이 순서대로 보면 문제가 외부 인터넷선인지, 공유기 연결인지, 허브 문제인지, 특정 방 랜선 문제인지 구분하기 쉽습니다.
전체 인터넷이 안 되거나 여러 방 랜포트가 동시에 안 된다면 “통신단자함 인터넷 안됨 해결방법｜공유기·허브·랜선 점검 순서” 글에서 장애 점검 순서를 함께 확인하면 됩니다.
9. 자주 하는 실수
통신단자함 공유기 설치에서 자주 하는 실수는 아래와 같습니다.
- 외부 인터넷선을 허브에 바로 연결합니다.
- 공유기 WAN과 LAN을 반대로 연결합니다.
- 공유기 LAN에서 각 방 선으로 나가는 연결을 빠뜨립니다.
- 허브 전원을 연결하지 않습니다.
- 포트 개수를 잘못 계산합니다.
- 특정 방 선이 빠져 있는데 벽 랜포트 문제로 착각합니다.
- 공유기와 허브 역할을 혼동합니다.
특히 허브만 연결하면 인터넷이 된다고 생각하는 경우가 많습니다.
하지만 일반적인 환경에서는 공유기가 먼저 외부 인터넷을 받아야 하고, 허브는 공유기 뒤에서 포트를 늘려주는 역할을 해야 합니다.
10. 통신단자함 공유기 설치 점검 순서
처음이라면 아래 순서대로 확인하면 됩니다.
- 외부 인터넷선 위치를 확인합니다.
- 외부 인터넷선을 공유기 WAN에 연결합니다.
- 공유기 LAN에서 각 방 랜선 또는 허브로 연결합니다.
- 허브를 사용하는 경우 공유기 LAN → 허브 순서를 확인합니다.
- 허브에서 각 방 랜선으로 연결합니다.
- 각 방 벽 랜포트에서 인터넷을 확인합니다.
- 특정 방만 안 되면 해당 방 선을 확인합니다.
- 그래도 안 되면 벽 랜포트와 랜선 상태를 확인합니다.
이 순서대로 보면 통신단자함 공유기 설치 문제인지, 허브 연결 문제인지, 벽 랜포트 문제인지 구분하기 쉽습니다.
핵심 정리
통신단자함 공유기 설치의 핵심은 WAN과 LAN 연결 순서입니다.
외부 인터넷선은 공유기 WAN으로 들어가야 하고, 공유기 LAN에서 허브 또는 각 방 랜선으로 인터넷이 나가야 합니다.
방 개수가 많아 포트가 부족하면 공유기 뒤에 허브를 추가해서 각 방으로 분배하면 됩니다.
허브는 공유기를 대신하는 장비가 아닙니다. 공유기에서 나온 인터넷 신호를 여러 포트로 나누는 장비입니다.
설치 후에는 각 방 벽 랜포트까지 실제로 인터넷이 들어오는지 확인하는 것이 좋습니다.
상황별 함께 보면 좋은 글
공유기를 단자함에 둘지 거실에 둘지부터 헷갈린다면 “통신단자함 인터넷 연결 방법｜공유기 위치별 설치 구조 정리” 글에서 전체 구조를 먼저 확인하면 됩니다.
허브 연결 순서가 헷갈린다면 “통신단자함 허브 연결 방법｜방마다 인터넷 되게 꽂는 순서” 글에서 공유기와 허브 연결 기준을 확인하면 됩니다.
전체 인터넷이 안 되거나 여러 방 랜포트가 동시에 안 된다면 “통신단자함 인터넷 안됨 해결방법｜공유기·허브·랜선 점검 순서” 글에서 장애 점검 순서를 함께 확인하면 됩니다.
English Summary
When installing a router inside a communication box, the most important point is the WAN and LAN connection order. The incoming internet line should go into the router WAN port.
The router LAN ports send the internal network to room cables or to a hub. If there are not enough LAN ports, connect a hub after the router LAN port and then distribute the connection to each room cable.
A hub does not replace a router. It only expands the number of ports after the router. After installation, check the modem, router WAN, router LAN, hub power, port LEDs, and each room wall LAN port.
마무리
통신단자함 공유기 설치는 복잡해 보이지만 핵심은 단순합니다.
외부 인터넷선은 공유기 WAN으로 들어가고, 공유기 LAN에서 각 방 랜선이나 허브로 나가야 합니다.
공유기와 허브 역할을 구분하고 연결 순서만 맞추면 각 방 랜포트 인터넷 문제를 훨씬 쉽게 줄일 수 있습니다.
설치 후에는 각 방 벽 랜포트까지 실제로 인터넷이 들어오는지 확인하고, 통신단자함 안의 선에는 방 이름이나 용도를 표시해두는 것이 좋습니다.
