사무실이나 공동주택, 연구실, 학교 현장에서 구내단자함을 점검하다보면 안쪽에 수납해 놓은 장비들이 쏟아져 내려오는 지저분한 구내단자함을 많이 보셨을겁니다.
- 정리되지 않은 케이블,
- 어디로 가는지 알 수 없는 선들,
- 임의로 추가된 공유기와 어댑터.
이런 상태는 단순히 보기만 불편한 것이 아니라
실제 네트워크 장애의 원인이 되는 경우가 매우 많습니다.
이번 작업은
기존에 난잡하게 구성된 구내단자함에 선로 추가작업까지 있어서
110BLOCK과 직젤 커넥터를 사용해 구조적으로 정리한 사례입니다.
1. 구내단자함 정리가 왜 필요한가
구내단자함은
외부 회선, 내부 통신선, 인터넷, 전화선이
모두 모이는 네트워크의 출발점입니다.
이 공간이 정리되지 않으면 다음과 같은 문제가 발생합니다.
- 케이블 단선 및 접촉 불량
- 특정 구간만 인터넷이 안 되는 현상
- 장애 발생 시 원인 파악 불가
- 임의 증설로 인한 충돌
- 유지보수 시간 증가
결론 = 정리는 장애 예방입니다.

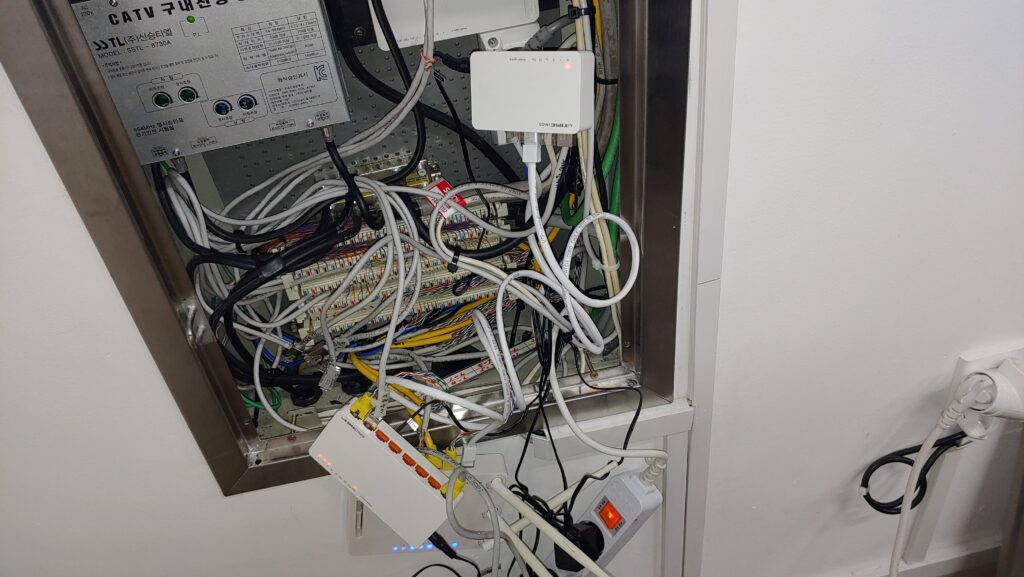

2. 작업 전 단자함 상태
작업 전 단자함 내부는 다음과 같은 상태였습니다.
- 여러 가닥의 UTP 케이블이 엉켜 있음
- 사용 여부를 알 수 없는 선 다수 존재
- 케이블 라벨링 전혀 없음
- 공유기·어댑터가 임의로 추가됨
- 케이블 장력이 걸려 접속 불안정
이 상태에서는
작은 충격이나 케이블 당김만 있어도
인터넷 장애가 발생할 수 있습니다.
거기에 네트워크 선로까지 추가해야 했기에 정리작업이 필요했습니다.
3. 정리 작업에 사용한 자재
이번 작업에서는 다음 자재를 사용했습니다.
✔ 110BLOCK(기존설치)
- 다수의 UTP 케이블을 체계적으로 정리 가능
- 선로별 관리 및 추후 증설에 유리
- 유지보수 시 작업성 매우 좋음

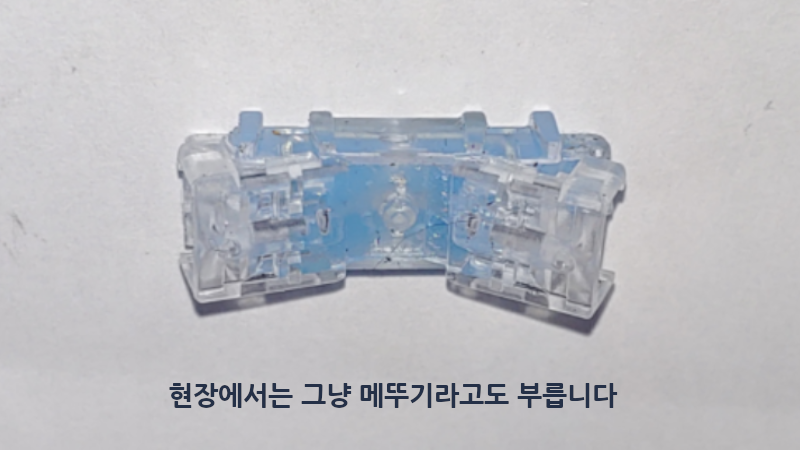

✔ 직젤 커넥터(현장에서는 메뚜기라고도 합니다.)
- 기존 선로 연장 또는 분기 시 사용
- 피복을 벗기지 않고 작업하기 때문에 빠르고 안정적인 접속
- 습기에 강함(안쪽에 파란색이 젤이 있습니다)
- 납땜 없이도 신뢰도 높은 결선 가능
이 두 가지를 사용하면
“보기만 좋은 정리”가 아니라
실제로 관리 가능한 구조를 만들 수 있습니다.
4. 실제 정리 작업 과정
작업 순서는 다음과 같습니다.
✔ ① 사용 선로 파악 및 증설
- 실제 사용 중인 회선과 미사용 회선 분리
- 불필요한 케이블 제거
- 추가 선로 구성
✔ ② 케이블 길이 재정렬
- 과도하게 긴 케이블 정리
- 장력 없이 자연스럽게 배치
✔ ③ 110BLOCK 재결선
- 용도별(인터넷/전화)로 정렬
- 동일 규격(T568B 기준) 유지
✔ ④ 직젤 커넥터 활용
- 연장 구간 안정적으로 처리
- 접속 불량 가능성 최소화
✔ ⑤ 라벨링 및 케이블타이 작업
- 각 선로 용도 표기
- 추후 장애 대응 시간 단축

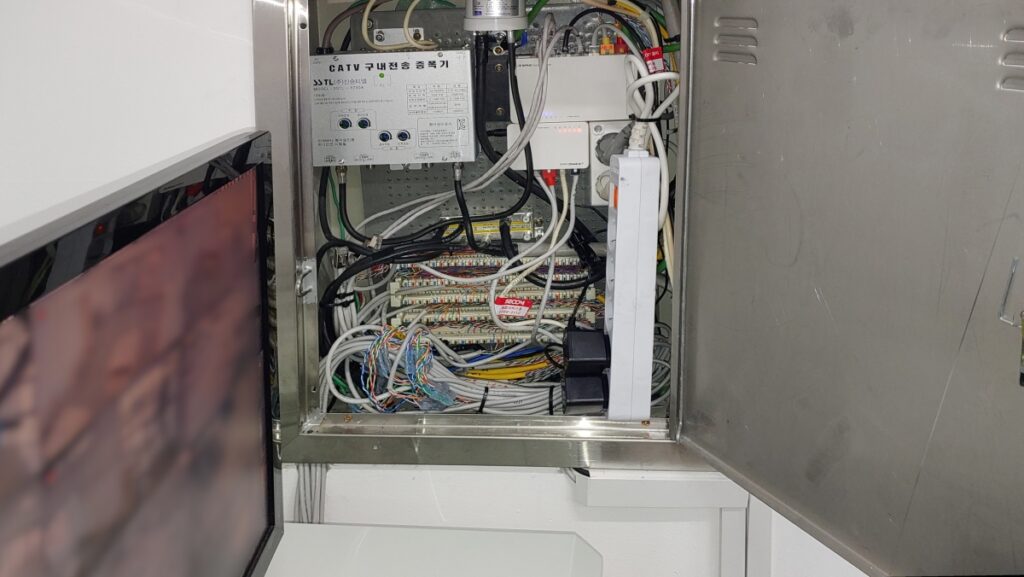

5. 작업 후 달라진 점
정리 후 단자함은 다음과 같이 개선되었습니다.
- 케이블 흐름 한눈에 파악 가능
- 장애 발생 시 즉각적인 원인 확인
- 추가 증설 시 작업 시간 단축
- 불필요한 네트워크 충돌 방지
- 관리·유지보수 용이
무엇보다
**“단자함을 열어도 불안하지 않은 상태”**가 되었습니다.
✿ 마무리
구내단자함 정리는
단순히 깔끔하게 보이기 위한 작업이 아닙니다.
✔ 네트워크 장애를 예방하고
✔ 유지보수를 쉽게 만들며
✔ 전체 통신 품질을 안정화하는
가장 기본이 되는 작업입니다.
110BLOCK과 직젤 커넥터를 활용한 정리는
현장에서 검증된 방법이며
장기적으로 봤을 때 가장 효율적인 선택입니다.
이번 작업은 정비개념이라 다소 마음에는 안들지만
전체적인 포설작업이 아닌만큼 이해해 주세요.
