통신단자함을 열었는데 가느다란 선이 여러 가닥 보이면 어느 것이 전화선이고 어느 것이 랜선인지 구분하기 어렵습니다. 특히 25P 케이블과 110블록이 함께 설치된 오래된 아파트, 원룸, 상가에서는 선 색깔만으로 용도를 판단하기 어렵습니다.
전화선과 랜선은 외형이 비슷하게 보일 수 있지만 연결되는 장비와 사용하는 페어 수가 다릅니다. 전화선은 보통 전화 단자나 국선 모듈로 이어지고, 랜선은 공유기·허브·패치패널·벽 랜포트로 이어집니다.
25P 케이블이라고 모두 전화선인 것은 아니며, 110블록에 연결됐다고 모두 전화 회선인 것도 아닙니다. 실제 용도는 연결되는 장비, 반대편 단자, 기존 라벨과 테스트 결과를 함께 보고 판단해야 합니다.
이 글에서는 통신단자함 전화선 랜선 구분 방법을 중심으로 25P 케이블과 110블록에서 무엇부터 확인해야 하는지 순서대로 설명합니다.
10초 요약
통신단자함에서 전화선과 랜선을 구분할 때는 색깔보다 연결되는 장비를 먼저 확인합니다.
- 전화선 특징: 보통 2가닥만 연결됨 / 벽면에 TEL이라고 적힌 곳으로 이어짐
- 랜선 특징: 8가닥이 모두 연결됨 / 공유기, 허브, LAN 포트로 이어짐
25P는 25개의 페어가 들어 있다는 뜻이며 전화선 전용이라는 의미는 아닙니다. 110블록도 전화와 데이터 배선에 모두 사용될 수 있으므로 모양만 보고 판단하면 안 됩니다.
기가비트 인터넷은 4페어 8가닥이 모두 정상적으로 연결되어야 합니다. 작업 전에는 기존 결선 사진을 찍고, 선을 찾은 뒤에는 라벨을 남겨야 합니다.

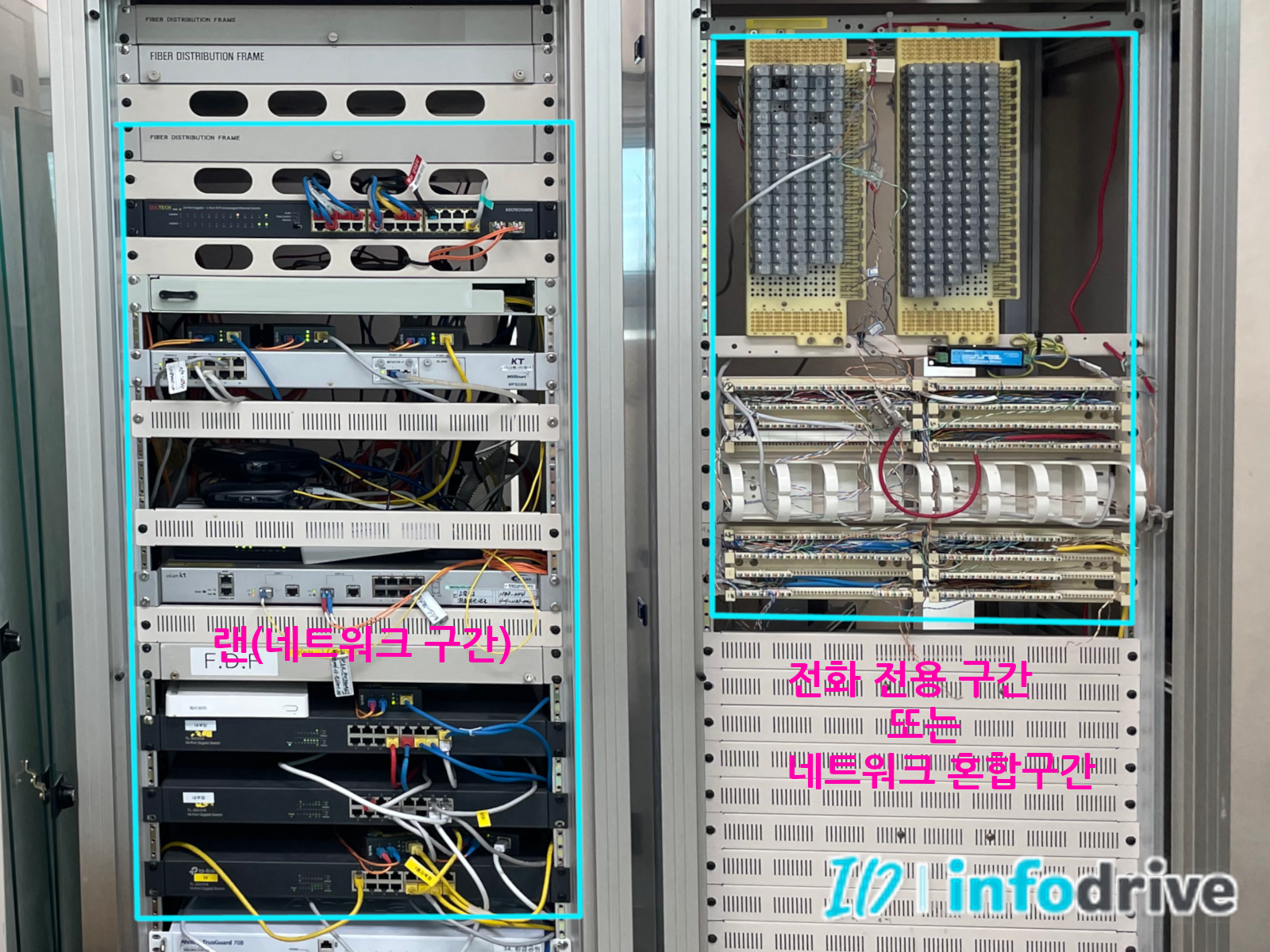

1. 전화선과 랜선은 연결되는 장비부터 확인합니다
가장 쉬운 구분 방법은 선 색깔이 아니라 선이 어디로 연결되는지 보는 것입니다.
전화선은 보통 다음 장비나 단자로 이어집니다.
- 전화 모듈 또는 국선 단자
- TEL 표시가 있는 벽면 단자
- 전화 교환기
- 110블록의 일부 페어
- 기존 전화 회선 라벨
랜선은 보통 다음 장비나 단자로 이어집니다.
- 공유기 LAN 포트
- 허브 또는 스위치
- 패치패널
- RJ45 벽 랜포트
- PC, IPTV, CCTV, 무선 AP
공유기나 허브에 꽂혀 있는 8가닥 UTP 케이블은 랜선일 가능성이 높습니다. 반대로 전화 모듈이나 TEL 포트로 이어지는 한 쌍의 선은 전화선일 가능성이 높습니다.
다만 오래된 현장은 선이 변경되었거나 라벨이 실제 연결과 다를 수 있습니다. 장비와 라벨만 보고 끝내지 말고 반대편 단자와 실제 연결 상태도 함께 확인해야 합니다.
2. 전화선은 보통 1쌍(페어) 단위로 사용합니다
페어는 서로 꼬여 있는 두 가닥의 선을 말합니다.
일반적인 아날로그 전화 회선은 1쌍 즉 1페어(백청/청), 즉 두 가닥으로 동작합니다.
전화 회선이 두 개이거나 별도의 기능을 사용하는 환경에서는 (백청/청), (백주황/주황), (백녹/녹), (백갈/갈) 순으로 연결하기도 합니다.
통신단자함에서 다음과 같은 모습이 보이면 전화 회선일 가능성이 있습니다.
- 두 가닥만 단자에 연결되어 있음
- 같은 색상 페어가 한 쌍(페어)로 연결되어 있음
- 전화 모듈이나 국선 단자로 이어짐
- 벽면의 TEL 단자로 연결됨
- 110블록에 일부 페어만 사용됨
전화는 적은 가닥으로도 동작할 수 있기 때문에 전화가 된다고 해서 해당 배선이 랜선으로도 정상 동작하는 것은 아닙니다.
3. 랜선은 속도에 따라 필요한 페어가 다릅니다
일반적인 UTP 랜선에는 4페어 8가닥이 들어 있습니다.
현재 가정과 사무실에서 많이 사용하는 기가비트 이더넷은 4페어 8가닥이 모두 정상적으로 연결되어야 합니다.
100Mbps 이더넷은 2페어로 연결될 수 있습니다. 따라서 선 일부가 끊어졌는데도 인터넷이 연결되는 경우가 있지만, 속도가 100Mbps로 제한되거나 장비에 따라 연결이 불안정할 수 있습니다.
통신단자함에서 랜선을 확인할 때는 다음을 함께 봅니다.
- 4페어 8가닥이 모두 연결되어 있는지
- 양쪽 결선 기준이 같은지
- 공유기나 허브 포트 LED가 들어오는지
- 벽면 RJ45 랜포트로 이어지는지
- 랜테스터기 결과가 정상인지
- 실제 링크 속도가 100Mbps인지 1Gbps인지
선이 연결됐다는 사실과 정상적인 기가비트 랜선이라는 것은 다른 의미입니다.
4. 25P 케이블이라고 모두 전화선은 아닙니다
25P는 25페어가 들어 있는 케이블이라는 뜻입니다. 두 가닥이 한 페어이므로 내부에는 모두 50가닥의 선이 들어 있습니다.
25P 케이블은 여러 전화 회선을 한꺼번에 정리할 때 많이 사용됩니다. 하지만 25P라는 이름 자체가 전화선 전용이라는 뜻은 아닙니다.
실제 용도는 다음 항목을 확인해야 합니다.
- 케이블 규격
- 연결된 장비
- 110블록 결선 위치
- 반대편 단자
- 기존 회선표와 라벨
- 테스트 결과
25P 케이블 안의 일부 페어가 전화선으로 사용되고, 다른 페어는 예비선으로 남아 있을 수도 있습니다. 현장에 따라 통신이나 데이터 배선으로 사용된 경우도 있으므로 외형만 보고 선을 빼면 안 됩니다.
1페어부터 25페어까지 실제 색상 조합이 필요하다면 25P UTP 케이블 색깔 순서표｜청주녹갈회·백적흑황보 정리에서 확인할 수 있습니다.

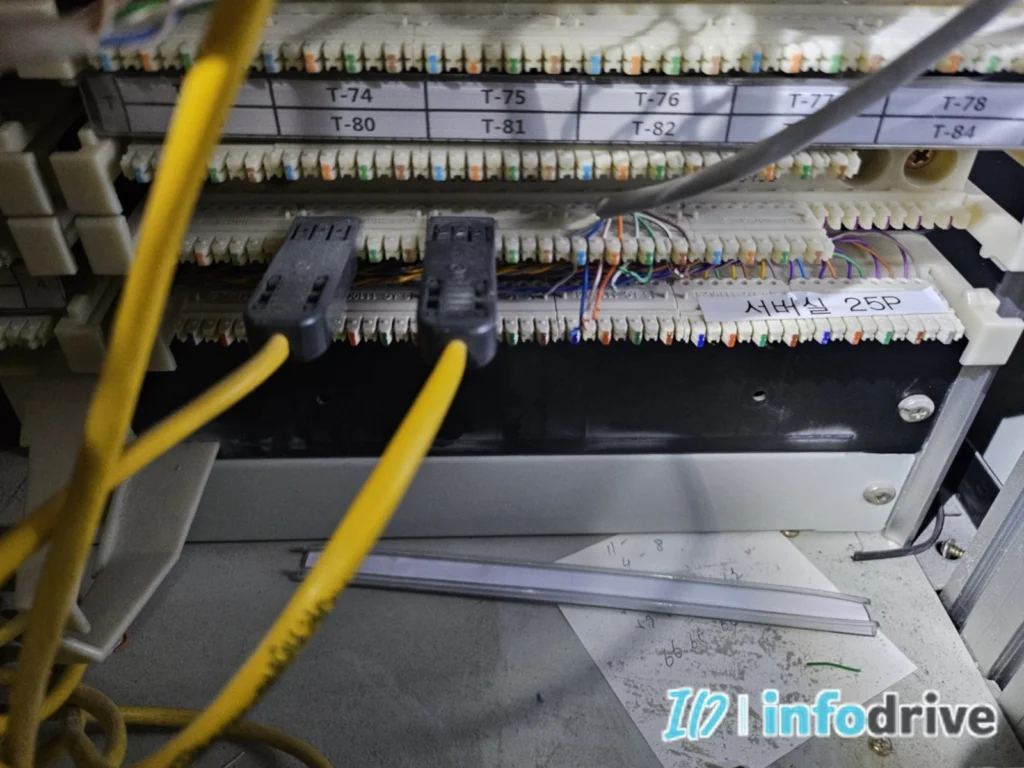

5. 110블록에 연결됐다고 전화선으로 단정하면 안 됩니다
110블록은 선을 홈에 눌러 접촉시키는 방식의 단자대입니다.
오래된 건물에서는 전화선과 25P 케이블을 정리하는 용도로 많이 사용됐습니다. 하지만 규격에 맞는 케이블과 단자 부품을 사용하면 데이터 배선에도 사용될 수 있습니다.
따라서 다음처럼 단순하게 판단하면 안 됩니다.
- 110블록에 연결됐으니 무조건 전화선
- 8가닥이 연결됐으니 무조건 랜선
- 색깔이 랜선과 비슷하니 인터넷용
- 단자에 TEL이라고 적혀 있으니 현재도 전화선
110블록에서는 선이 연결된 위치와 반대편으로 이어지는 회선을 함께 확인해야 합니다.
기존 선을 빼기 전에는 전체 사진과 가까운 사진을 각각 찍어두는 것이 좋습니다. 한 번 선을 빼면 원래 위치를 찾기 어려울 수 있습니다.
6. 통신단자함 전화선 랜선 구분은 이 순서로 확인합니다
처음 통신단자함을 열었다면 아래 순서대로 확인합니다.
- 외부에서 들어오는 통신선 위치를 확인합니다.
- 공유기, 허브, 전화 모듈과 110블록을 구분합니다.
- 공유기와 허브에 연결된 UTP 랜선을 확인합니다.
- 전화 모듈이나 국선 단자로 이어지는 페어를 확인합니다.
- 각 방으로 나가는 선과 벽면 단자를 확인합니다.
- 기존 라벨과 회선표가 있으면 대조합니다.
- 랜테스터기로 반대편 방을 확인합니다.
- 확인된 선에 방 이름과 용도를 표시합니다.
선이 많아서 어느 방으로 가는지 모르겠다면 방 랜포트 찾는 방법｜통신단자함에서 어느 방 선인지 확인하기의 순서대로 랜테스터기를 연결하면 됩니다.
가장 중요한 것은 추측으로 선을 빼지 않는 것입니다. 사용 중인 회선을 잘못 분리하면 다른 방이나 다른 층의 전화·인터넷까지 끊길 수 있습니다.
7. 벽면 단자도 함께 확인해야 합니다
통신단자함에서 선을 찾았더라도 반대편 벽면 단자가 무엇인지 확인해야 합니다.
벽면에 TEL이라고 표시된 단자는 전화용으로 사용됐을 가능성이 높습니다. LAN, DATA 또는 컴퓨터 모양이 표시된 RJ45 단자는 랜포트일 가능성이 높습니다.
하지만 표시만 믿으면 안 됩니다. 오래된 건물에서는 벽면 커버만 교체했거나 내부 결선이 변경된 경우가 있습니다.
벽면 단자를 열었을 때 다음을 확인합니다.
- 두 가닥만 연결되어 있는지
- 8가닥이 모두 연결되어 있는지
- RJ11 전화 모듈인지 RJ45 랜 모듈인지
- 색상 가이드에 맞게 결선되어 있는지
- 통신단자함 쪽과 같은 케이블인지
전화 단자에 랜선을 꽂을 수 있도록 생긴 모듈이 설치된 경우도 있으므로 커넥터 크기만으로 판단하지 않습니다.
8. 랜테스터기로 확인할 수 있는 범위를 알아야 합니다
랜테스터기는 벽 랜포트와 통신단자함 사이의 선이 이어지는지 확인하는 데 도움이 됩니다.
일반적인 랜테스터기로 확인할 수 있는 항목은 다음과 같습니다.
- 어느 선이 어느 방으로 가는지
- 1번부터 8번까지 연결되는지
- 단선된 가닥이 있는지
- 순서가 바뀌었는지
- 일부 페어만 연결됐는지
- 케이블을 움직일 때 접점이 끊기는지
다만 랜테스터기에 불이 들어온다고 기가비트 통신 품질까지 모두 정상이라는 뜻은 아닙니다.
저가형 랜테스터기는 단순 연결 상태를 확인하는 장비입니다. 접속 손실, 누화, 케이블 규격과 실제 전송 성능까지 확인하려면 별도의 케이블 인증 장비가 필요합니다.
전화선은 일반 랜테스터기의 RJ45 방식과 맞지 않을 수 있으므로 기존 회선 위치와 전화용 테스트 방법을 함께 확인해야 합니다.
9. 110블록과 패치패널은 역할이 다릅니다
110블록은 선을 직접 눌러 연결하는 구조입니다. 기존 회선이 고정되어 있고 변경이 많지 않은 환경에 사용하기 좋습니다.
패치패널은 각 방 랜선을 포트 번호로 정리한 뒤 패치코드로 공유기나 허브에 연결하는 구조입니다.
방이 많거나 랜선 변경이 자주 있는 환경에서는 패치패널이 관리하기 편할 수 있습니다.
하지만 전화선 중심으로 구성된 110블록을 무조건 패치패널로 바꾸는 것은 맞지 않습니다. 기존 전화선, 데이터선과 사용 중인 회선을 먼저 구분해야 합니다.
두 장비의 차이와 교체가 필요한 상황은 통신단자함 패치패널 사용하는 이유｜110블록과 차이 쉽게 정리에서 확인할 수 있습니다.
10. 작업 전후에는 사진과 라벨을 남깁니다
통신단자함 작업에서 가장 중요한 것은 기존 상태를 기록하는 것입니다.
작업 전에는 단자함 전체 사진을 찍고, 110블록과 선이 연결된 위치를 가까이에서 다시 찍습니다.
작업 후에는 다음 내용을 라벨로 남기면 좋습니다.
- 거실
- 안방
- 작은방
- 사무실
- 전화선
- 인터넷선
- 예비선
- 허브 포트 번호
선에 직접 글씨를 쓰기 어렵다면 케이블 라벨이나 작은 태그를 사용합니다.
기록을 남기면 나중에 인터넷이 안 되거나 선을 교체할 때 같은 작업을 반복하지 않아도 됩니다.
핵심 정리
통신단자함 전화선 랜선 구분 방법의 핵심은 색깔보다 연결되는 장비와 반대편 단자를 확인하는 것입니다.
전화선은 보통 전화 모듈, 국선 단자와 TEL 포트로 이어지며 1페어 단위로 사용하는 경우가 많습니다.
랜선은 공유기, 허브, 패치패널과 RJ45 벽 랜포트로 이어집니다. 기가비트 인터넷을 사용하려면 4페어 8가닥이 모두 정상적으로 연결되어야 합니다.
25P는 25페어 케이블이라는 뜻이며 전화선 전용을 의미하지 않습니다. 110블록도 모양만으로 전화용인지 데이터용인지 판단할 수 없습니다.
작업 전에는 기존 결선 사진을 찍고, 연결 장비와 반대편 단자를 확인한 뒤 랜테스터기로 실제 회선을 찾는 것이 안전합니다.
상황별 함께 보면 좋은 글
25P 케이블의 1번부터 25번까지 색상 조합을 확인해야 한다면 다음 글을 참고합니다.
25P UTP 케이블 색깔 순서표｜청주녹갈회·백적흑황보 정리
통신단자함 안에서 어느 선이 거실이나 방으로 가는지 모른다면 다음 글에서 랜테스터기 확인 순서를 볼 수 있습니다.
“방에 인터넷이 안될 때” 통신단자함 랜선 찾기 및 연결 방법
110블록을 그대로 사용할지 패치패널로 바꿀지 고민된다면 다음 글을 참고합니다.
통신단자함 패치패널 사용하는 이유｜110블록과 차이 쉽게 정리
English Summary
To identify telephone lines and Ethernet cables in a communication box, check the connected devices and the other end of the cable before relying on wire colors.
Telephone lines often use one twisted pair and connect to telephone modules or TEL outlets. Ethernet cables usually connect to routers, switches, patch panels, and RJ45 wall ports.
A 25P cable simply contains 25 pairs and is not automatically a telephone-only cable. A 110 block can also be used for different communication wiring, so its appearance alone does not identify the cable’s purpose.
For Gigabit Ethernet, all four pairs and eight wires must be properly connected. Take photos before changing the wiring and label every confirmed cable afterward.
마무리
통신단자함에서 전화선과 랜선을 구분할 때는 선 색깔 하나만 보고 판단하면 안 됩니다.
전화 모듈과 공유기, 허브, 110블록, 벽면 단자가 어떻게 이어지는지 확인하면 선의 용도를 훨씬 정확하게 구분할 수 있습니다.
25P 케이블과 110블록이 보이더라도 기존 결선을 임의로 바꾸지 말고, 작업 전 사진과 실제 테스트 결과를 기준으로 확인해야 합니다.
통신단자함 전화선 랜선 구분이 끝나면 각 선에 방 이름과 용도를 표시해두는 것이 다음 장애를 줄이는 가장 쉬운 방법입니다.
