통신단자함 안에 공유기나 허브가 있는데도 방 랜포트에 인터넷이 안 들어오는 경우가 있습니다. 이럴 때는 단순히 랜선을 아무 포트에나 꽂는 것이 아니라, 외부 인터넷이 들어오는 선과 각 방으로 나가는 선을 구분해서 연결해야 합니다.
특히 아파트나 사무실 통신단자함에는 여러 방으로 나가는 랜선이 한꺼번에 모여 있습니다. 겉으로 보면 모두 비슷한 랜선이라 어느 선이 인터넷 인입선이고, 어느 선이 거실이나 안방으로 가는 선인지 헷갈리기 쉽습니다.
통신단자함 허브 연결의 핵심은 간단합니다. 공유기 LAN 포트에서 나온 인터넷 선을 허브에 넣고, 인터넷을 사용할 방 랜선을 허브의 나머지 포트에 연결하면 됩니다. 다만 어느 선이 어느 방으로 가는지 모른다면 먼저 방 랜포트를 찾아야 하고, 벽면 결선이나 110블록 구조도 함께 확인해야 합니다.
이 글에서는 통신단자함 허브 연결 방법, 공유기와 허브 연결 순서, 방마다 인터넷이 되게 꽂는 방법, 특정 방만 인터넷이 안 될 때 확인할 부분을 현장 기준으로 정리하겠습니다.
10초 요약
통신단자함에서 방마다 인터넷을 쓰려면 외부 인터넷이 공유기로 들어오고, 공유기 LAN 포트에서 나온 선이 허브로 들어가야 합니다. 그다음 각 방으로 나가는 랜선을 허브의 나머지 포트에 연결하면 됩니다.
인터넷이 안 되는 방이 있다면 먼저 해당 방 선이 허브에 꽂혀 있는지 확인해야 합니다. 어느 선이 어느 방인지 모르면 랜테스터기나 실제 연결 반응으로 방 랜선을 찾아야 합니다. 벽면 랜포트 결선이 풀려 있거나, 통신단자함 쪽 선이 110블록에 묶여 있다면 허브 연결만으로는 바로 해결되지 않을 수 있습니다.
1. 통신단자함 허브 연결은 인터넷을 방마다 나누는 작업입니다
통신단자함 안의 허브는 인터넷을 여러 방으로 나누는 장비입니다. 공유기에서 나온 인터넷 신호를 허브에 넣고, 허브에서 각 방 랜포트로 선을 나누어 주는 구조입니다.
기본 흐름은 아래와 같습니다.
외부 인터넷선
→ 모뎀 또는 공유기 WAN 포트
→ 공유기 LAN 포트
→ 허브
→ 각 방 랜선
→ 벽면 랜포트
→ PC, IPTV, 공유기, 노트북
이 구조가 맞아야 방마다 인터넷이 됩니다.
여기서 자주 헷갈리는 부분은 공유기와 허브의 역할입니다. 공유기는 외부 인터넷을 받아 내부 네트워크를 만들어주는 장비이고, 허브는 그 연결을 여러 포트로 나누어주는 장비입니다. 그래서 허브만 있다고 인터넷이 되는 것이 아니라, 반드시 공유기나 모뎀에서 인터넷이 먼저 들어와야 합니다.
2. 먼저 외부 인터넷선과 각 방 랜선을 구분합니다

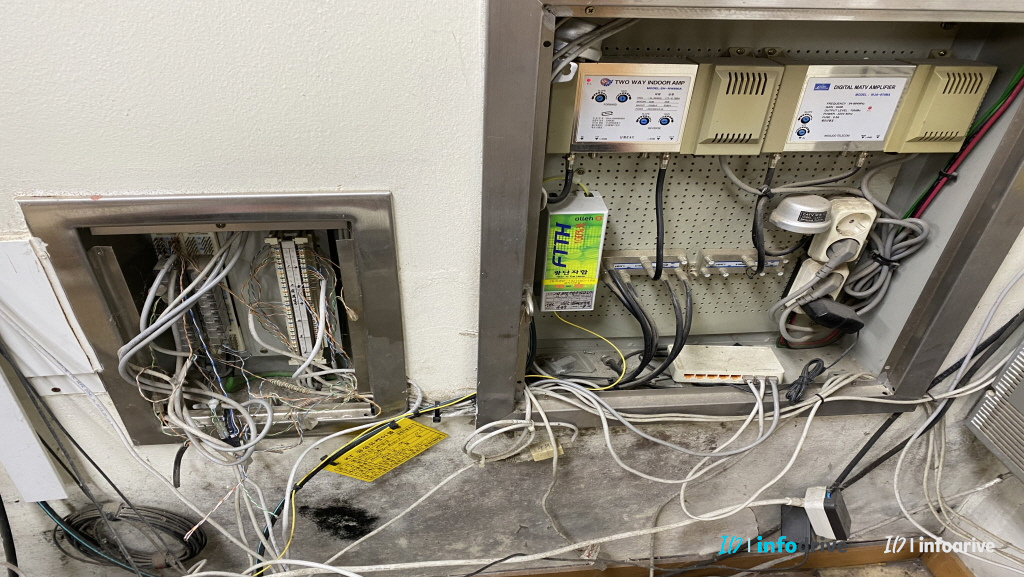

허브를 연결하기 전에 가장 먼저 해야 할 일은 선 구분입니다. 통신단자함 안에는 외부에서 들어오는 인터넷선, 공유기와 연결된 선, 각 방으로 나가는 랜선, 전화선이나 예비선이 함께 있을 수 있습니다.
먼저 아래 순서로 확인하면 좋습니다.
- 외부에서 들어오는 인터넷 인입선을 확인합니다.
- 공유기의 WAN 포트에 연결된 선을 확인합니다.
- 공유기 LAN 포트에서 허브로 가는 선을 확인합니다.
- 각 방으로 나가는 랜선이 어떤 것인지 확인합니다.
- 라벨이 있다면 실제 방과 맞는지 확인합니다.
- 라벨이 없다면 랜테스터기로 방 선을 찾아야 합니다.
여기서 외부 인터넷선과 방 랜선을 헷갈리면 연결이 꼬입니다. 외부 인터넷선은 보통 공유기 WAN 포트로 들어가야 하고, 방으로 나가는 선은 허브나 공유기 LAN 포트에 연결되어야 합니다.
어느 선이 어느 방으로 가는지 모른다면 “방 랜포트 찾는 방법｜통신단자함에서 어느방 선인지 확인하기” 글의 순서대로 통신단자함 쪽 선을 먼저 확인하면 됩니다.
3. 공유기와 허브 연결 순서를 먼저 이해해야 합니다
통신단자함 안에서 가장 많이 헷갈리는 부분은 공유기와 허브 연결 순서입니다. 기본은 아래처럼 보면 됩니다.
- 외부 인터넷선은 공유기 WAN 포트로 들어갑니다.
- 공유기 LAN 포트에서 허브로 연결합니다.
- 허브의 나머지 포트에 각 방 랜선을 꽂습니다.
- 각 방 벽면 랜포트에서 인터넷이 되는지 확인합니다.
이 구조가 가장 일반적입니다.
반대로 외부 인터넷선을 허브에 바로 꽂고, 각 방 선을 허브에 꽂는다고 해서 항상 인터넷이 되는 것은 아닙니다. 인터넷 회선 환경에 따라 모뎀, 공유기, 인증 방식이 필요할 수 있기 때문입니다.
가정이나 소규모 사무실에서는 보통 공유기가 중심입니다. 공유기에서 IP를 나눠주고, 허브는 그 연결을 여러 방으로 확장하는 역할을 합니다. 그래서 통신단자함 안에서는 공유기 LAN 포트에서 허브로 들어가는 선이 제대로 연결되어 있는지 꼭 확인해야 합니다.
4. 허브에는 어떤 선을 꽂아야 할까
허브에 꽂아야 할 선은 크게 두 종류입니다.
첫째, 공유기 LAN 포트에서 나온 선입니다.
둘째, 인터넷을 사용할 각 방 랜선입니다.
즉 허브에는 “인터넷을 공급하는 선” 하나와 “인터넷을 받을 방 선들”이 들어가야 합니다.
예를 들어 방 3곳에 인터넷을 보내고 싶다면 이렇게 연결합니다.
공유기 LAN 포트 → 허브 1번 포트
거실 랜선 → 허브 2번 포트
안방 랜선 → 허브 3번 포트
작은방 랜선 → 허브 4번 포트
이때 허브 포트 번호는 꼭 1번부터 순서대로 꽂아야 하는 것은 아닙니다. 대부분의 일반 허브는 어느 포트에 꽂아도 동작합니다. 다만 나중에 확인하기 쉽도록 포트 번호와 방 이름을 함께 기록해두는 것이 좋습니다.
5. 방마다 인터넷이 되게 연결하는 순서
처음 통신단자함 허브를 연결한다면 아래 순서대로 진행하면 됩니다.
- 외부 인터넷이 공유기에 정상 연결되어 있는지 확인합니다.
- 공유기에서 인터넷이 되는지 먼저 확인합니다.
- 공유기 LAN 포트에서 허브로 랜선을 연결합니다.
- 허브 전원이 들어오는지 확인합니다.
- 각 방으로 나가는 랜선을 하나씩 허브에 연결합니다.
- 방 벽면 랜포트에서 노트북이나 PC로 인터넷을 확인합니다.
- 정상 연결된 방 선에 라벨을 붙입니다.
이 순서가 중요한 이유는 문제 지점을 나누어 볼 수 있기 때문입니다.
공유기에서 인터넷이 안 되면 허브 문제가 아닙니다. 허브 전원이 안 들어오면 방 선을 꽂아도 인터넷이 되지 않습니다. 방 선을 허브에 꽂았는데 특정 방만 안 된다면 해당 방 랜선, 벽면 랜포트, 모듈러잭 결선 문제를 따로 확인해야 합니다.
이렇게 한 단계씩 확인해야 어디에서 문제가 생겼는지 찾기 쉽습니다.
6. 특정 방만 인터넷이 안 될 때 확인할 부분
통신단자함 허브 연결 후에도 특정 방만 인터넷이 안 되는 경우가 있습니다. 이때는 허브 전체 문제인지, 특정 방 선 문제인지 구분해야 합니다.
아래 순서로 확인하면 됩니다.
- 해당 방 선이 허브에 꽂혀 있는지 확인합니다.
- 허브 포트 LED가 켜지는지 확인합니다.
- 다른 허브 포트로 바꿔 꽂아봅니다.
- 다른 정상 랜선으로 테스트합니다.
- 방 벽면 랜포트 내부 결선을 확인합니다.
- 랜테스터기로 해당 방 선을 다시 확인합니다.
- 같은 노트북이나 PC로 다른 방 랜포트와 비교합니다.
특정 방만 안 될 때는 허브보다 방 선이나 벽면 랜포트 쪽 문제일 가능성도 큽니다. 특히 벽면 랜포트 안쪽 8핀 모듈러잭 결선이 풀렸거나, 색깔 순서가 틀리면 허브에 정상적으로 꽂아도 인터넷이 되지 않습니다.
벽면 랜포트 자체가 문제일 수 있다면 “8핀 모듈러잭 연결 방법｜인터넷 콘센트 교체와 랜선 색깔 순서” 글에서 인터넷 콘센트 안쪽 결선 상태를 함께 확인하면 됩니다.
7. 110블록이나 25P 케이블 구조라면 바로 허브에 꽂기 어렵습니다
모든 통신단자함이 RJ45 커넥터로 깔끔하게 정리되어 있는 것은 아닙니다. 오래된 아파트나 사무실은 110블록, 패치패널, 25P UTP 케이블로 정리된 경우도 있습니다.
이 경우에는 방 선을 바로 허브에 꽂을 수 없습니다.
RJ45 커넥터로 마감된 선
→ 허브에 바로 연결 가능
110블록에 연결된 선
→ 패치 방식이나 결선 상태 확인 필요
25P UTP 케이블로 묶인 선
→ 페어 구분과 전화선·인터넷선 구분 필요
전화선으로만 연결된 선
→ 인터넷용으로 바로 쓰기 어려울 수 있음
통신단자함 안 선이 25P UTP 케이블이나 110블록으로 정리되어 있다면 “통신단자함 25P UTP 케이블 색깔 순서｜전화선·인터넷선 구분” 글에서 색깔 순서와 페어 구성을 먼저 확인하면 됩니다.
8. 허브 LED는 연결 상태 확인에 도움이 됩니다
허브에 선을 꽂으면 포트 LED가 켜지는 경우가 많습니다. 이 LED는 연결 상태를 빠르게 확인하는 데 도움이 됩니다.
보통 아래처럼 볼 수 있습니다.
LED가 켜짐
→ 반대쪽 장비나 선이 연결되어 있을 가능성이 있음
LED가 깜빡임
→ 데이터 통신이 오가고 있을 가능성이 있음
LED가 꺼짐
→ 선이 연결되지 않았거나, 반대쪽 장비가 꺼져 있거나, 결선 문제가 있을 수 있음
다만 허브 LED만으로 모든 문제를 확정하면 안 됩니다. LED가 켜져도 인터넷이 안 될 수 있고, LED가 꺼져도 반대쪽 장비가 꺼져 있어서 그런 것일 수 있습니다.
허브 LED는 빠른 참고용으로 보고, 정확한 확인은 랜테스터기나 실제 인터넷 연결 테스트로 하는 것이 좋습니다.
9. 통신단자함 허브 연결에서 자주 하는 실수
통신단자함 허브 연결에서 자주 나오는 실수는 대부분 선 구분과 연결 순서 문제입니다.
대표적인 실수는 아래와 같습니다.
- 외부 인터넷선을 허브에 바로 꽂습니다.
- 공유기 WAN 포트와 LAN 포트를 헷갈립니다.
- 어느 선이 어느 방 선인지 모른 채 모두 꽂아봅니다.
- 허브 전원을 연결하지 않습니다.
- 방 선이 아닌 전화선을 허브에 꽂습니다.
- 벽면 랜포트 결선 문제를 허브 문제로 착각합니다.
- 특정 방 선을 찾고도 라벨을 붙이지 않습니다.
- 허브 포트 LED만 보고 정상이라고 판단합니다.
이런 실수를 줄이려면 작업 순서를 지키는 것이 가장 중요합니다. 먼저 공유기에서 인터넷이 정상인지 확인하고, 그다음 허브, 마지막으로 각 방 랜포트를 확인해야 합니다.

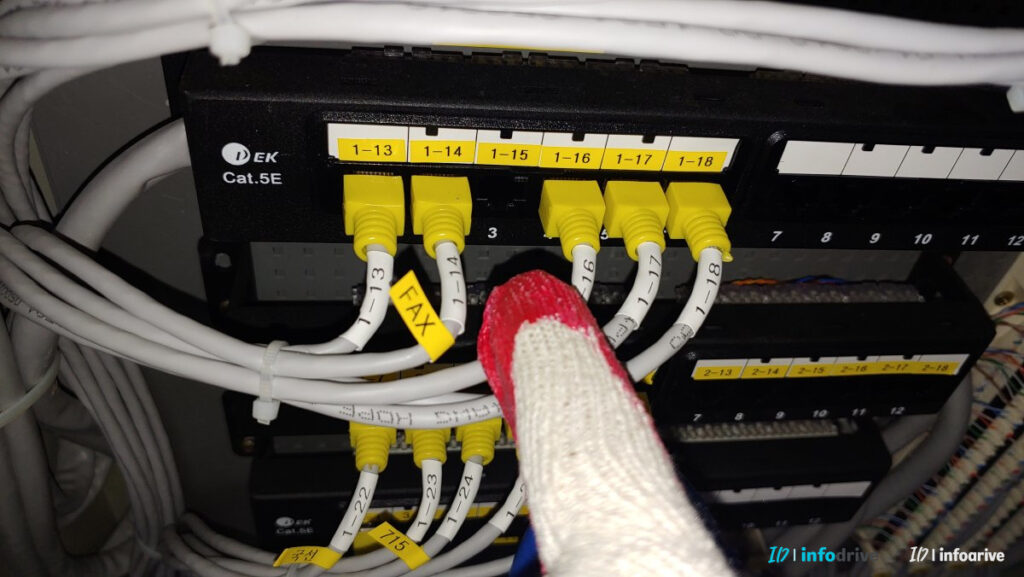

10. 찾은 선과 허브 포트 번호를 기록합니다
허브 연결이 끝났다면 반드시 기록을 남기는 것이 좋습니다.
간단하게 아래처럼 정리하면 됩니다.
허브 1번: 공유기 LAN
허브 2번: 거실
허브 3번: 안방
허브 4번: 작은방
허브 5번: 서재
허브 6번: IPTV
이렇게 기록해두면 나중에 인터넷 장애가 생겼을 때 확인이 훨씬 쉬워집니다. 통신단자함 안에 선이 많을수록 라벨과 메모가 중요합니다.
가능하면 선마다 라벨을 붙이고, 통신단자함 안쪽에 간단한 연결표를 붙여두면 좋습니다.
핵심 정리
통신단자함 허브 연결은 인터넷을 방마다 나누어 주는 작업입니다.
기본 순서는 외부 인터넷선이 공유기 WAN 포트로 들어가고, 공유기 LAN 포트에서 허브로 연결된 뒤, 허브의 나머지 포트에 각 방 랜선을 꽂는 구조입니다.
특정 방만 인터넷이 안 된다면 해당 방 선이 허브에 꽂혀 있는지, 허브 포트 LED가 켜지는지, 벽면 랜포트 결선이 정상인지 순서대로 확인해야 합니다.
110블록이나 25P UTP 케이블 구조라면 허브에 바로 꽂기 전에 색깔 순서와 페어 구성을 먼저 확인해야 합니다.
작업이 끝난 뒤에는 방 이름과 허브 포트 번호를 라벨로 남겨두는 것이 가장 좋습니다.
상황별 함께 보면 좋은 글
어느 선이 어느 방으로 가는지 모른다면 “방 랜포트 찾는 방법｜통신단자함에서 어느방 선인지 확인하기” 글에서 통신단자함에서 방 선을 찾는 순서를 먼저 확인하면 됩니다.
벽면 랜포트 결선이 문제일 수 있다면 “8핀 모듈러잭 연결 방법｜인터넷 콘센트 교체와 랜선 색깔 순서” 글에서 인터넷 콘센트 안쪽 결선 상태를 확인하면 됩니다.
통신단자함 안 선이 25P UTP 케이블이나 110블록으로 정리되어 있다면 “통신단자함 25P UTP 케이블 색깔 순서｜전화선·인터넷선 구분” 글에서 색깔 순서와 페어 구성을 먼저 확인하면 됩니다.
English Summary
A hub inside a communication box distributes the internet connection from a router to multiple room LAN outlets. The typical order is: incoming internet line to the router WAN port, router LAN port to the hub, and each room cable to the remaining hub ports.
If only one room does not work, check whether the room cable is connected to the hub, whether the hub port LED turns on, and whether the wall LAN outlet wiring is correct.
If the communication box uses a 110 block or a 25P UTP cable, you may need to check the pair structure and wiring before connecting cables to the hub.
After connecting everything, label each cable and hub port so future troubleshooting becomes much easier.
마무리
통신단자함 허브 연결은 어렵게 보이지만 순서는 단순합니다. 인터넷이 공유기로 들어오고, 공유기 LAN 포트에서 허브로 나가고, 허브에서 각 방 랜선으로 나누어지는 구조만 이해하면 됩니다.
중요한 것은 아무 선이나 허브에 꽂는 것이 아니라, 인터넷을 공급하는 선과 각 방으로 가는 선을 구분하는 것입니다.
특정 방만 인터넷이 안 된다면 허브만 보지 말고, 방 선, 벽면 랜포트, 110블록, 25P 케이블 구조까지 순서대로 확인해야 합니다.
마지막에는 찾은 선과 허브 포트 번호를 꼭 기록해두세요. 라벨 하나만 있어도 다음 장애 처리 시간이 크게 줄어듭니다.
