자동문 지문인식기 연동 방법: BioStation L2 NO 접점으로 자동문 제어한 사례

전동문이나 자동문이 이미 설치되어 있는 현장에 지문인식기를 추가해야 할 때가 있습니다.

처음부터 출입통제 시스템을 고려해 설계된 현장이라면 배선과 장비 위치가 준비되어 있을 수 있습니다.

하지만 실제 현장에서는 자동문만 먼저 설치되어 있고, 나중에 보안 목적으로 지문인식기를 추가하는 경우도 많습니다.

이번 현장은 전동스크린도어 컨트롤러가 기본으로 설치되어 있었고, 여기에 슈프리마 BioStation L2 지문인식기를 추가로 연동한 사례입니다.

핵심은 복잡하지 않습니다.

지문인식기가 자동문을 직접 움직이는 것이 아니라, 지문 인증이 성공했을 때 지문인식기 내부 릴레이가 동작하고, 그 릴레이의 COM·NO 접점이 자동문 컨트롤러의 열림 입력 단자에 신호를 주는 구조입니다.

쉽게 말하면 아래 흐름입니다.

지문 인증 성공
→ BioStation L2 릴레이 동작
→ COM·NO 접점 순간 연결
→ 자동문 컨트롤러 OPEN 입력
→ 전동문 열림

보안구역이기 때문에 별도 센서 감지로 문이 자동으로 열리게 하지 않고, 출입 시에는 지문인식기, 퇴실 시에는 퇴실버튼을 사용하는 구조로 구성했습니다.

제품마다 단자명과 입력 방식은 다를 수 있지만, 기본 개념은 지문인식기의 COM·NO 접점을 자동문 컨트롤러의 문 열림 입력에 연결하는 구조로 이해하면 됩니다.

이번 글에서는 자동문과 지문인식기를 연동하는 기본 구조, 자동문 컨트롤러 OPEN 입력, BioStation L2 릴레이 접점, 퇴실버튼과 함께 구성할 때 확인해야 할 점을 정리해 보겠습니다.

자동문 지문인식기 연동 10초 요약

자동문 지문인식기 연동은 지문인식기가 자동문을 직접 움직이는 구조가 아닙니다.

자동문을 실제로 움직이는 장비는 자동문 컨트롤러입니다.

지문인식기는 인증이 성공했을 때 내부 릴레이 접점을 이용해 자동문 컨트롤러에 문 열림 신호를 보내는 역할을 합니다.

이번 사례에서는 BioStation L2의 COM·NO 접점을 자동문 컨트롤러의 OPEN 입력 계통에 연결했습니다.

외부 출입은 지문인식기로 인증하고, 내부 퇴실은 퇴실버튼으로 여는 구조입니다.

보안구역에서는 단순 센서 감지로 문이 열리지 않도록 출입 방향과 퇴실 방향을 구분해서 테스트해야 합니다.


1. 자동문 지문인식기 연동은 접점 신호를 이해해야 합니다

자동문에 지문인식기를 연결한다고 하면, 지문인식기가 직접 문을 움직이는 것으로 생각하기 쉽습니다.

하지만 실제 구조는 다릅니다.

자동문을 움직이는 장비는 자동문 컨트롤러입니다.

지문인식기는 자동문 컨트롤러에 “문을 열어라”라는 신호를 보내는 역할을 합니다.

이때 사용하는 것이 릴레이 접점입니다.

일반적인 출입통제 장비에는 아래 접점이 있습니다.

  • COM
  • NO
  • NC

이번 사례에서는 BioStation L2의 릴레이 출력 중 NO 접점을 이용해 자동문 컨트롤러의 열림 입력 단자에 신호를 주는 방식으로 구성했습니다.

즉, 구조는 아래처럼 이해하면 됩니다.

  • 지문인식기 = 인증 장치
  • 자동문 컨트롤러 = 문을 실제로 움직이는 장치
  • 릴레이 접점 = 두 장비를 연결하는 신호

자동문 컨트롤러에는 외부 버튼이나 센서가 문 열림 신호를 줄 수 있는 입력 단자가 있고, 지문인식기는 이 입력 단자에 릴레이 접점 신호를 보내는 방식으로 연동됩니다.

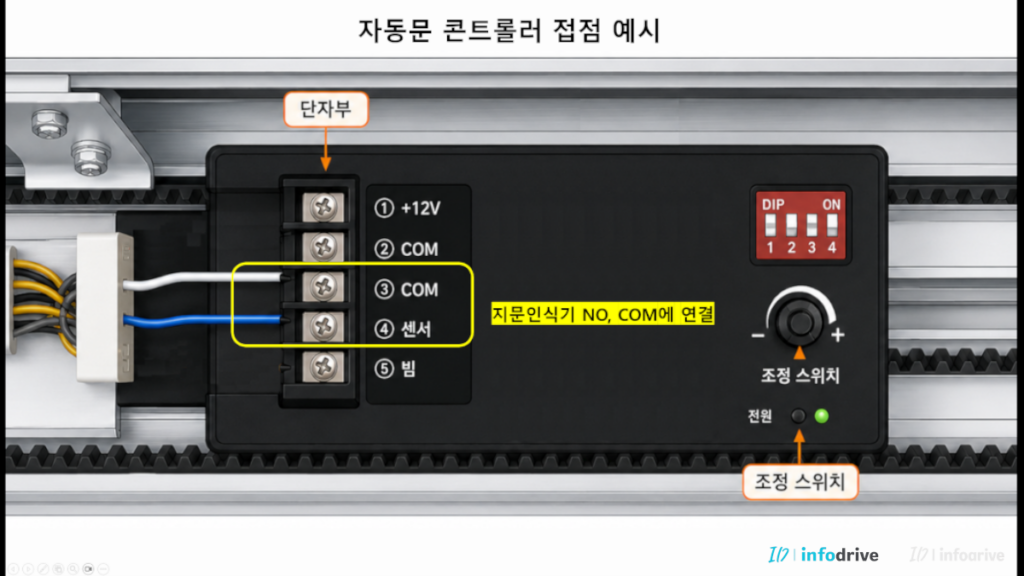

자동문 지문인식기 연동 BioStation L2 NO 접점 OPEN 입력
사진 설명: 기존 자동문 컨트롤러에 지문인식기 릴레이 접점을 추가로 연결하는 구조입니다. 컨트롤러에는 전원, 센서, 열림 신호, 퇴실버튼 관련 단자가 있으며, 현장에서는 지문인식기 NO 접점을 이용해 문 열림 신호를 입력했습니다.

2. 기존 자동문 컨트롤러가 있는 현장에서는 OPEN 입력을 확인해야 합니다

전동문이나 자동문에는 보통 컨트롤러가 설치되어 있습니다.

자동문 컨트롤러에는 현장마다 표기가 조금 다르지만, 보통 아래와 같은 입력 단자가 있습니다.

  • 센서 입력
  • 열림 입력
  • 퇴실버튼 입력
  • OPEN 입력
  • COM
  • 전원 입력

이번 현장도 자동문 컨트롤러가 기본으로 설치되어 있었고, 여기에 지문인식기의 NO 접점을 추가로 연결하는 방식이었습니다.

사진의 단자 표기는 흐릿할 수 있지만, 실제 작업에서 중요한 것은 단자 이름을 글자 그대로 외우는 것이 아닙니다.

중요한 것은 아래입니다.

자동문 컨트롤러에서 외부 장비가 문 열림 신호를 줄 수 있는 입력 단자를 찾는 것

제조사마다 단자 이름은 다를 수 있습니다.

예를 들어 아래처럼 표기될 수 있습니다.

  • OPEN
  • INPUT
  • DOOR OPEN
  • EXIT
  • PUSH
  • 열림
  • 개방

따라서 실제 작업에서는 컨트롤러 라벨과 제품 설명서를 함께 확인해야 합니다.

BioStation L2의 COM·NO 접점은 자동문 컨트롤러의 OPEN 입력 단자에 연결됩니다. 지문 인증이 성공하면 NO 접점이 순간적으로 붙으면서 자동문 컨트롤러가 문 열림 신호로 인식합니다.

구성과 흐름은 다음과 같습니다.

BioStation L2 RLY COM
→ 자동문 컨트롤러 COM

BioStation L2 RLY NO
→ 자동문 컨트롤러 OPEN 입력

지문 인증 성공
→ COM·NO 순간 접점
→ 컨트롤러 OPEN 입력
→ 전동문 열림

여기서 RLY는 Relay의 줄임말로, 지문 인증 성공 시 순간적으로 붙는 접점 출력으로 보면 됩니다.

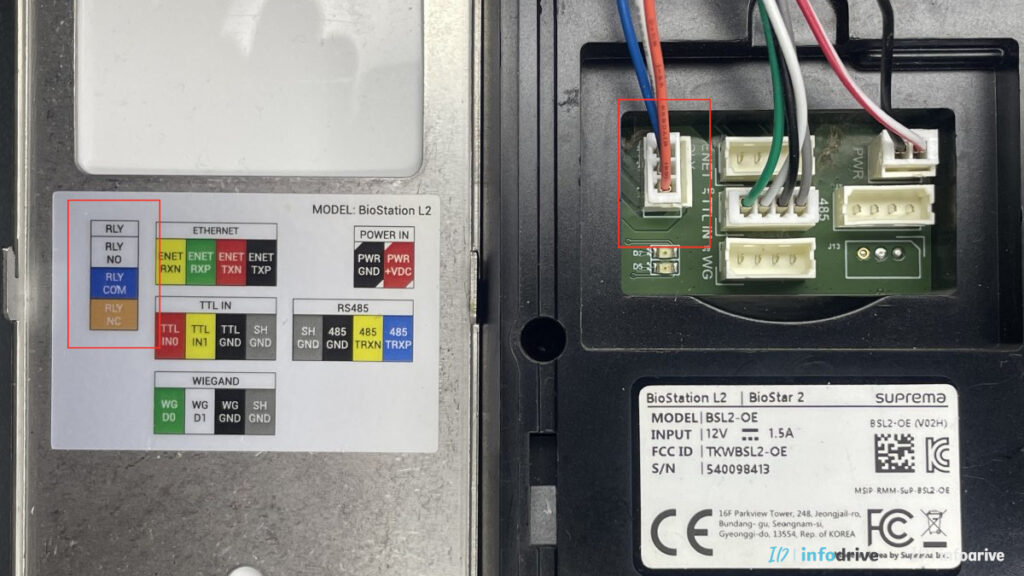

BioStation L2 COM NO 접점 자동문 컨트롤러 OPEN 입력 연결
사진 설명 : BioStation L2의 COM·NO 릴레이 접점을 자동문 컨트롤러 OPEN 입력에 연결해 지문 인증 시 문 열림 신호를 보내는 구조입니다.

3. BioStation L2는 인증 장치이고, 문 열림은 릴레이 접점으로 처리합니다

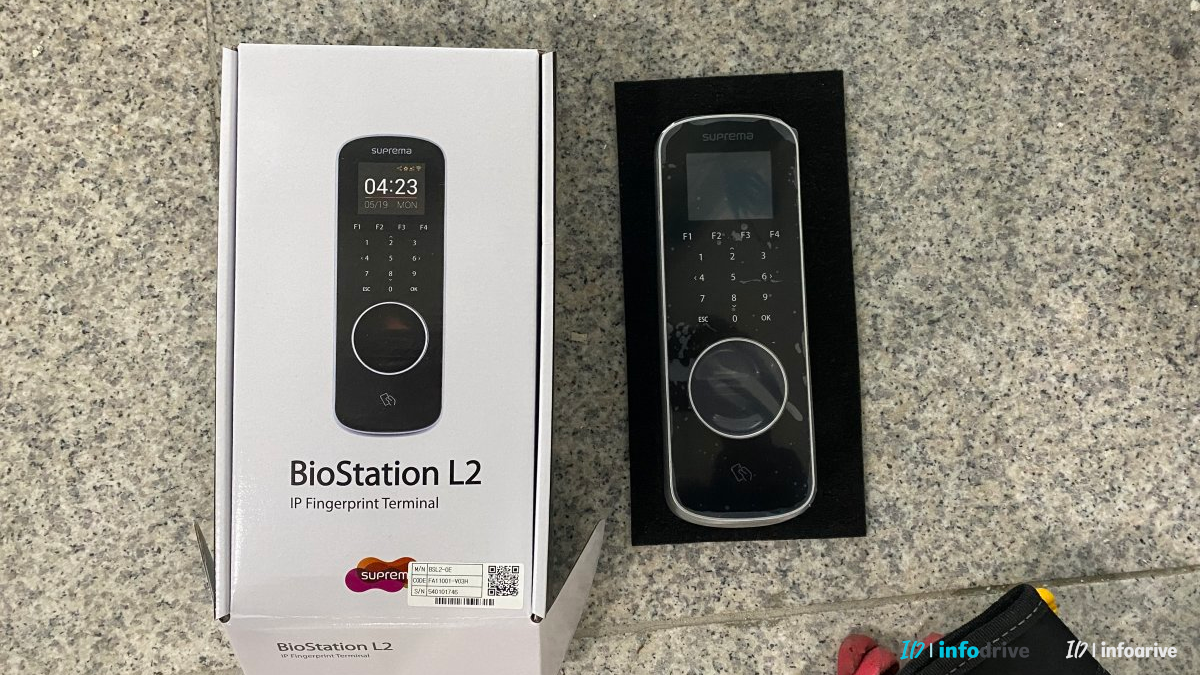

이번 현장에는 슈프리마 BioStation L2 모델을 사용했습니다.

BioStation L2는 지문 인증, 카드 인증, 네트워크 연동이 가능한 출입통제 장비입니다.

하지만 자동문과 직접 연동할 때 가장 중요한 부분은 인증 기능보다 릴레이 출력입니다.

지문 인증이 성공하면 장비 내부 릴레이가 설정된 시간 동안 동작합니다.

이때 COM과 NO 접점이 순간적으로 연결되면 자동문 컨트롤러는 외부 버튼이 눌린 것처럼 인식합니다.

즉, 사용자는 지문을 찍지만 전기적으로는 퇴실버튼을 누른 것과 비슷한 신호가 컨트롤러에 들어가는 것입니다.

이 구조를 이해하면 EM락, 도어 스트라이크락, 자동문 모두 비슷하게 볼 수 있습니다.

인증 성공
→ 릴레이 접점 동작
→ 문 열림 입력
→ 장비 동작

다만 자동문은 EM락처럼 잠금장치가 열리는 구조가 아니라, 컨트롤러가 모터를 제어해 문을 움직이는 구조라는 차이가 있습니다.

출입통제 장비의 COM·NO·NC 접점 구조가 헷갈린다면 “EM락 릴레이 연결 방법” 글에서 릴레이 접점 개념을 먼저 확인할 수 있습니다.

4. 보안구역에서는 센서 개방보다 지문인식기와 퇴실버튼 구조가 적합할 수 있습니다

일반 자동문은 사람이 다가오면 센서가 감지하고 문이 열립니다.

하지만 보안구역에서는 이런 방식이 적합하지 않을 수 있습니다.

센서 감지만으로 문이 열리면 인증되지 않은 사람이 문 앞에 접근했을 때도 문이 열릴 수 있기 때문입니다.

이번 현장은 보안이 필요한 구간이었기 때문에 별도 센서 감지로 문을 열지 않고, 출입 방향은 지문인식기 인증으로 열고, 퇴실 방향은 퇴실버튼으로 여는 구조로 구성했습니다.

정리하면 아래와 같습니다.

외부에서 들어올 때
→ BioStation L2 지문 인증
→ 자동문 OPEN 입력
→ 문 열림

내부에서 나갈 때
→ 퇴실버튼 누름
→ 자동문 OPEN 입력
→ 문 열림

이 구조는 출입통제의 기본 원리와 잘 맞습니다.

외부 출입은 인증을 거치고, 내부 퇴실은 버튼으로 처리하는 방식입니다.

5. 퇴실버튼과 지문인식기는 같은 OPEN 입력 계통으로 묶을 수 있습니다

자동문 컨트롤러에는 기존 퇴실버튼이 연결되어 있는 경우가 많습니다.

이때 지문인식기를 추가한다고 해서 무조건 기존 퇴실버튼을 제거할 필요는 없습니다.

보통은 자동문 컨트롤러의 문 열림 입력 계통에 퇴실버튼과 지문인식기 릴레이 접점을 함께 구성할 수 있습니다.

개념은 아래와 같습니다.

퇴실버튼 접점
→ 자동문 OPEN 입력

BioStation L2 COM·NO 접점
→ 자동문 OPEN 입력

둘 중 하나가 동작하면 자동문 컨트롤러는 문 열림 신호로 인식합니다.

다만 이때 중요한 것은 단순 병렬 연결이 가능한 구조인지, 컨트롤러 입력 방식이 무전압 접점인지, 장비별 전원 간섭이 없는지를 확인하는 것입니다.

자동문 컨트롤러와 출입통제 장비는 제조사마다 입력 방식이 다를 수 있기 때문에, 실제 작업 전에는 컨트롤러 단자 설명을 먼저 확인해야 합니다.

6. 기존 설계에 지문인식기 배선이 없으면 선로 재구성이 필요합니다

이번 현장처럼 처음 설계 단계에서 지문인식기 설치가 고려되지 않은 경우가 있습니다.

이런 경우에는 단순히 장비만 벽에 붙이면 끝나지 않습니다.

필요한 선로를 새로 구성해야 합니다.

보통 지문인식기에는 아래 선로가 필요합니다.

  • 전원
  • 네트워크
  • 릴레이 접점

BioStation L2를 사용하는 경우에는 장비 전원, 네트워크 통신, 자동문 컨트롤러로 보내는 릴레이 접점 배선이 필요합니다.

이번 현장도 보안구역 외부에 지문인식기를 설치하기 위해 선로를 재구성하고, 벽을 타공해 장비를 고정한 작업입니다.

확인할 부분은 아래와 같습니다.

  • 지문인식기 설치 위치
  • 사용자 인증 동선
  • 컨트롤러까지 배선 경로
  • 전원 공급 위치
  • 네트워크 연결 가능 여부
  • 벽 타공 가능 여부
  • 배선 노출 여부
  • 보안상 장비를 쉽게 분리할 수 없는지

특히 보안구역에서는 지문인식기 배선을 외부에서 쉽게 손댈 수 없도록 구성하는 것이 중요합니다.

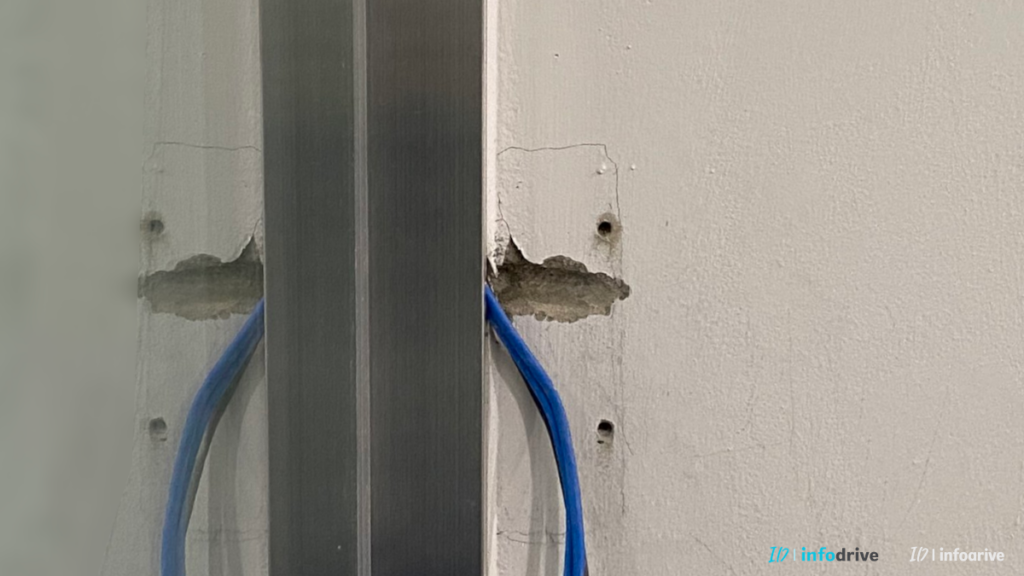

지문인식기 배선을 위한 타공작업
사진 설명: 기존 설계에 지문인식기 배선이 없으면 장비 전원, 네트워크, 릴레이 접점 선로를 새로 구성해야 합니다. 벽 타공 위치는 사용자 동선과 보안성을 함께 고려해야 합니다

7. UTP 케이블을 사용할 때는 용도를 구분해야 합니다

UTP 케이블을 여러 용도로 나눠 쓰는 것은 현장 조건에 따라 가능한 경우도 있지만, 항상 권장되는 방식은 아닙니다.

특히 아래는 구분해서 봐야 합니다.

  • 네트워크 통신선
  • 전원선
  • 무전압 접점선

지문인식기 전원이 별도로 필요하고, 자동문 컨트롤러에 문 열림 신호를 주기 위한 접점선도 필요합니다.

따라서 케이블을 구성할 때는 “선이 몇 가닥 남았는지”보다 “어떤 선이 어떤 역할을 하는지”를 명확히 표시하는 것이 중요합니다.

현장에서는 아래처럼 정리하면 좋습니다.

  • 네트워크: 통신용
  • 전원: 지문인식기 전원 공급
  • 접점: BioStation L2 릴레이 COM·NO 출력

배선 작업 후에는 양쪽 끝에 라벨을 붙여두면 나중에 유지보수가 훨씬 쉬워집니다.

8. 자동문 컨트롤러와 지문인식기 전원은 반드시 구분해서 확인해야 합니다

자동문 컨트롤러와 지문인식기는 각각 전원이 필요합니다.

하지만 두 장비의 전원 방식이 항상 같은 것은 아닙니다.

BioStation L2는 정격 전원을 맞춰야 하고, 자동문 컨트롤러는 기존 자동문 전원 구조를 따릅니다.

여기서 가장 중요한 것은 릴레이 접점은 전원을 공급하는 선이 아니라는 점입니다.

COM·NO 접점은 전기적으로 스위치 역할을 합니다.

즉, BioStation L2가 자동문 컨트롤러에 전원을 보내는 것이 아니라, 자동문 컨트롤러의 OPEN 입력 회로를 순간적으로 연결해주는 역할입니다.

이 부분을 잘못 이해하면 아래 같은 실수가 생길 수 있습니다.

  • 지문인식기 전원선을 자동문 OPEN 입력에 연결함
  • 자동문 컨트롤러 전원을 지문인식기 릴레이 접점에 직접 넣음
  • COM·NO 접점을 전원 출력으로 착각함
  • 지문인식기는 인증되는데 문이 열리지 않음

따라서 전원선과 접점선은 반드시 분리해서 이해해야 합니다.

9. 설치 후에는 지문인식기 설정도 확인해야 합니다

배선이 맞아도 지문인식기 설정이 맞지 않으면 문이 열리지 않습니다.

특히 BioStation 계열은 장비 설정에서 릴레이 출력 사용 여부, 출력 시간, 인증 후 동작 조건 등을 확인해야 합니다.

점검할 부분은 아래와 같습니다.

  • 릴레이 출력 사용 설정
  • 인증 성공 시 릴레이 동작 여부
  • 릴레이 동작 시간
  • 사용자 권한 설정
  • 네트워크 연결 상태
  • 서버 연동 여부
  • 출입 로그 기록 여부
  • 장비 시간 동기화

지문인식기 화면에서는 인증이 성공했는데 문이 열리지 않는다면, 배선뿐 아니라 릴레이 설정도 같이 확인해야 합니다.

10. 설치 후 테스트는 출입 방향과 퇴실 방향을 따로 봐야 합니다

설치 후에는 단순히 문이 한 번 열리는지만 보면 안 됩니다.

출입 방향과 퇴실 방향을 각각 테스트해야 합니다.

확인할 부분은 아래와 같습니다.

  1. 지문 인증 시 문이 열리는지 확인합니다.
  2. 인증 실패 시 문이 열리지 않는지 확인합니다.
  3. 퇴실버튼을 눌렀을 때 문이 열리는지 확인합니다.
  4. 문 열림 시간이 적절한지 확인합니다.
  5. 문이 열린 뒤 정상적으로 닫히는지 확인합니다.
  6. 자동문 센서가 보안구역 설정에 맞게 동작하는지 확인합니다.
  7. 정전 또는 재부팅 후 설정이 유지되는지 확인합니다.
  8. 지문인식기 네트워크 연결이 정상인지 확인합니다.
  9. 출입 로그가 정상적으로 남는지 확인합니다.
  10. 사용자가 실제 동선에서 불편 없이 사용할 수 있는지 확인합니다.

특히 보안구역에서는 센서가 임의로 문을 열어주지 않는지 확인해야 합니다.

인증이 필요한 방향은 반드시 인증을 거쳐야 하고, 퇴실 방향은 퇴실버튼으로 안정적으로 열려야 합니다.

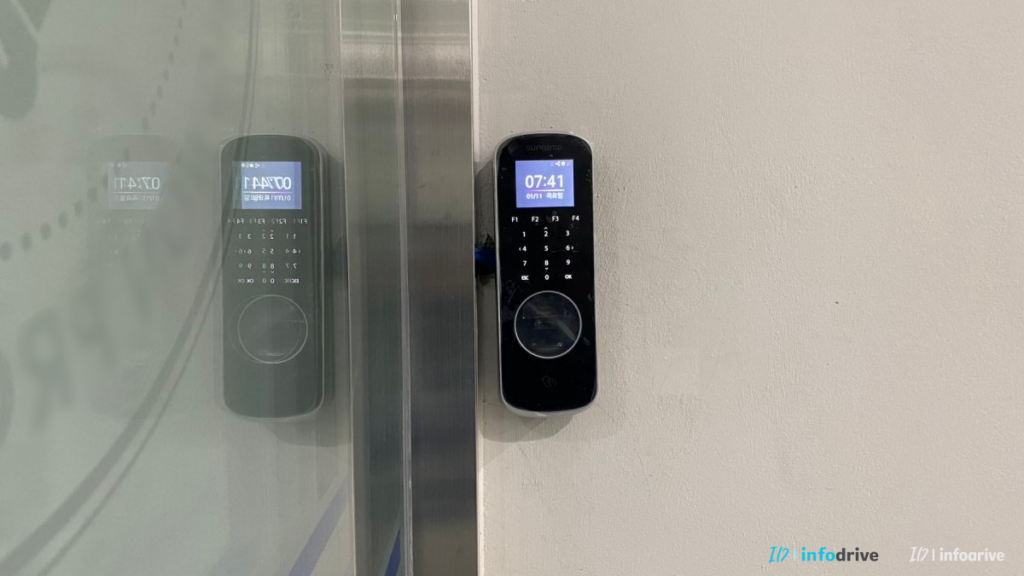

자동문 지문인식기 설치 후 출입 방향 퇴실 방향 테스트
사진 설명: 설치 후에는 지문 인증으로 문이 열리는지, 퇴실버튼으로도 문이 열리는지, 문이 다시 정상적으로 닫히는지를 출입 방향과 퇴실 방향에서 각각 확인해야 합니다.

11. 자동문 지문인식기 연동 시 많이 하는 실수

자동문과 지문인식기를 연동할 때 자주 나오는 실수는 아래와 같습니다.

  • 자동문 컨트롤러의 OPEN 입력 단자를 확인하지 않음
  • 지문인식기 COM·NO 접점을 전원선으로 착각함
  • NO와 NC를 반대로 연결함
  • BioStation L2 릴레이 출력 설정을 하지 않음
  • 지문 인증은 되는데 릴레이가 동작하지 않음
  • 퇴실버튼과 지문인식기 접점 구성을 분리하지 못함
  • 보안구역인데 센서 감지로 문이 열리게 둠
  • 전원선, 통신선, 접점선을 라벨링하지 않음
  • 벽 타공 위치를 사용자 동선과 맞추지 않음
  • 설치 후 출입 방향과 퇴실 방향 테스트를 따로 하지 않음

이 글의 핵심은 단순합니다.

지문인식기는 자동문을 직접 움직이는 장비가 아닙니다.

지문인식기의 릴레이 접점이 자동문 컨트롤러에 문 열림 신호를 주는 구조입니다.


자동문 지문인식기 연동 핵심 정리

자동문과 지문인식기를 연동할 때는 컨트롤러의 OPEN 입력과 지문인식기의 릴레이 접점을 이해해야 합니다.

핵심만 정리하면 아래와 같습니다.

  • 자동문을 실제로 움직이는 것은 자동문 컨트롤러입니다.
  • 지문인식기는 인증 후 릴레이 접점으로 문 열림 신호를 줍니다.
  • BioStation L2는 COM·NO 접점을 이용해 자동문 OPEN 입력에 연결할 수 있습니다.
  • 보안구역에서는 센서 개방보다 지문 인증과 퇴실버튼 구조가 적합할 수 있습니다.
  • 기존 설계에 지문인식기 배선이 없으면 선로 재구성이 필요합니다.
  • 벽 타공 위치는 사용자 동선과 보안성을 함께 고려해야 합니다.
  • 전원선, 네트워크선, 접점선은 역할을 구분해야 합니다.
  • 배선이 맞아도 릴레이 출력 설정이 꺼져 있으면 문이 열리지 않습니다.
  • 설치 후에는 지문 인증, 퇴실버튼, 문 닫힘, 출입 로그까지 함께 확인해야 합니다.

상황별 함께 보면 좋은 글


English Summary

This guide explains how to connect a fingerprint reader to an existing automatic door controller.

The fingerprint reader does not move the automatic door directly.

The automatic door is controlled by the door controller, and the fingerprint reader sends a door-open signal through its relay contacts.

In this case, the Suprema BioStation L2 COM and NO relay contacts are connected to the OPEN input of the automatic door controller.

When fingerprint authentication succeeds, the relay contact closes momentarily and the controller receives a door-open signal.

For secure areas, it may be better to disable sensor-based opening and use fingerprint authentication for entry and an exit button for leaving.

Power wires, network wires, and dry contact relay wires should be clearly separated and labeled.

After installation, both entry and exit directions should be tested separately.

마무리

자동문과 지문인식기 연동은 겉으로 보면 복잡해 보이지만 핵심은 단순합니다.

자동문을 움직이는 것은 자동문 컨트롤러이고, 지문인식기는 인증이 성공했을 때 릴레이 접점으로 컨트롤러에 문 열림 신호를 보내는 역할을 합니다.

이번 사례처럼 기존 자동문 컨트롤러가 설치되어 있는 현장에서는 컨트롤러의 OPEN 입력 단자를 확인하고, BioStation L2의 COM·NO 접점을 연결하는 방식으로 구성할 수 있습니다.

다만 보안구역에서는 단순 센서 감지로 문이 열리게 두는 것보다, 외부 출입은 지문인식기 인증으로 제한하고 내부 퇴실은 퇴실버튼으로 처리하는 구조가 더 적합할 수 있습니다.

또 처음부터 지문인식기 설치가 설계되어 있지 않은 현장이라면 선로 재구성, 벽 타공, 전원선·통신선·접점선 구분까지 함께 봐야 합니다.

지문인식기 인증 화면만 보고 끝내지 말고, 릴레이 동작, 자동문 OPEN 입력, 퇴실버튼, 문 닫힘, 보안구역 동작 방식까지 함께 점검해야 안정적인 출입통제 시스템을 구성할 수 있습니다.
