EM락 릴레이 연결은 지문인식기, 카드리더기, 출입통제기를 사용할 때 가장 많이 헷갈리는 부분입니다.
지문 인증은 정상적으로 되는데 문이 열리지 않거나, 카드리더기에서는 삑 소리가 나는데 EM락이 반응하지 않는 경우가 있습니다.
또 배선은 연결했는데 EM락이 계속 열려 있거나, COM·NO·NC 중 어떤 단자를 써야 하는지 헷갈리는 경우도 많습니다.
이 글은 EM락을 외부 장비의 릴레이 접점으로 여는 방법을 정리한 글입니다.
EM락은 전원이 들어가면 문이 잠기고, 전원이 끊기거나 OPEN 신호가 들어오면 문이 열리는 구조입니다.
그래서 릴레이 연결을 이해하려면 먼저 두 가지를 구분해야 합니다.
- OPEN 단자가 있는 EM락은 릴레이 접점을 OPEN 단자에 연결
- OPEN 단자가 없는 EM락은 릴레이 접점으로 EM락 전원을 차단
즉, 릴레이는 전원을 만들어주는 장치가 아닙니다.
버튼을 대신 눌러주거나, 전원을 끊어주는 접점 장치라고 이해하면 쉽습니다.
이번 글에서는 EM락 릴레이 연결 방법, COM·NO·NC 접점 차이, 지문인식기와 카드리더기 연결 방식, 5핀·7핀 EM락에서 연결이 달라지는 이유를 초보자 기준으로 정리하겠습니다.
EM락 릴레이 연결 10초 요약
EM락 릴레이 연결은 외부 장비가 버튼 역할을 대신하는 구조입니다.
지문인식기나 카드리더기에서 인증이 성공하면 내부 릴레이가 동작하고, 그 접점으로 EM락에 문 열림 신호를 주거나 전원을 차단합니다.
COM은 공통 단자입니다.
NO는 평소에는 떨어져 있다가 릴레이가 동작할 때 COM과 연결되는 접점입니다.
NC는 평소에는 COM과 연결되어 있다가 릴레이가 동작할 때 끊어지는 접점입니다.
OPEN 단자가 있는 7핀 EM락은 보통 COM·NO 접점을 OPEN 단자에 연결합니다.
OPEN 단자가 없는 5핀 EM락은 릴레이로 EM락 전원을 차단하는 구조를 확인해야 합니다.
1. EM락 릴레이 연결은 버튼을 대신 눌러주는 구조입니다
릴레이는 어렵게 보이지만, 쉽게 말하면 전기적으로 동작하는 스위치입니다.
사람이 퇴실버튼을 누르면 접점이 연결되면서 문이 열립니다.
지문인식기나 카드리더기에서는 사람이 버튼을 누르는 대신, 장비 내부 릴레이가 접점을 연결하거나 끊어줍니다.
기본 흐름은 아래와 같습니다.
- 지문 또는 카드 인증 성공
- 장비 내부 릴레이 동작
- COM과 NO 또는 NC 접점 상태 변경
- EM락에 OPEN 신호 입력 또는 전원 차단
- 문 열림
즉, 릴레이는 EM락을 직접 여는 장치라기보다 EM락이 열리도록 신호를 만들거나 전원 차단 동작을 만들어주는 장치입니다.
이 개념을 이해하면 지문인식기, 카드리더기, 무선 리모컨, 출입통제기 모두 같은 원리로 볼 수 있습니다.
EM락 전체 흐름이 아직 헷갈린다면 “EM락 문제 해결 가이드” 글에서 전원, OPEN 단자, 퇴실버튼, 5핀·7핀 구조를 먼저 확인할 수 있습니다.
2. COM·NO·NC는 전원 단자가 아니라 접점 단자입니다
EM락 릴레이 연결에서 가장 중요한 단자는 보통 세 가지입니다.
- COM
- NO
- NC
이 단자들은 전원 단자가 아니라 접점 단자입니다.
COM 단자
COM은 공통 단자입니다.
릴레이 접점의 기준이 되는 단자라고 보면 됩니다.
NO나 NC를 사용할 때는 보통 COM과 함께 연결합니다.
NO 단자
NO는 Normally Open의 줄임말입니다.
평소에는 COM과 연결되어 있지 않고, 릴레이가 동작하면 COM과 연결됩니다.
- 평소: 연결 안 됨
- 릴레이 동작: 연결됨
즉, 인증 성공 시 잠깐 접점이 연결되어야 하는 경우에 많이 사용합니다.
NC 단자
NC는 Normally Closed의 줄임말입니다.
평소에는 COM과 연결되어 있고, 릴레이가 동작하면 연결이 끊어집니다.
- 평소: 연결됨
- 릴레이 동작: 끊어짐
EM락 전원을 차단해야 하는 구조에서는 NC 접점을 사용할 수 있습니다.
정리하면 아래와 같습니다.
- COM + NO: 릴레이가 동작할 때 연결
- COM + NC: 릴레이가 동작할 때 끊어짐
이 차이를 반대로 이해하면 버튼을 눌러도 문이 열리지 않거나, 문이 계속 열려 있는 문제가 생길 수 있습니다.

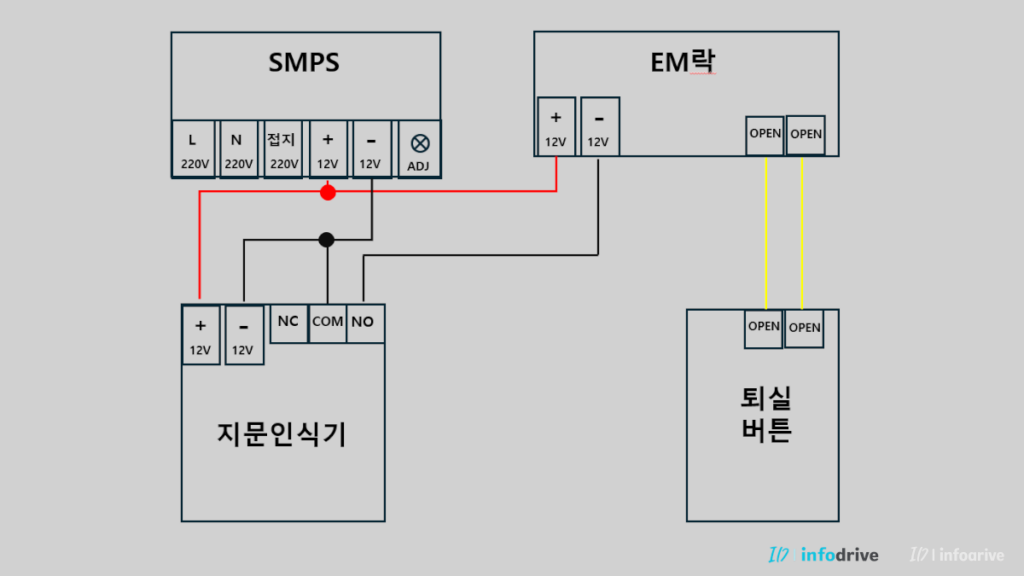

3. OPEN 단자가 있는 EM락은 COM·NO를 OPEN 단자에 연결합니다
7핀 EM락처럼 OPEN 단자가 있는 제품은 릴레이 연결이 비교적 쉽습니다.
이 경우 지문인식기나 카드리더기의 릴레이 접점을 EM락 OPEN 단자에 연결하면 됩니다.
가장 많이 사용하는 방식은 아래와 같습니다.
- 지문인식기 COM → EM락 OPEN
- 지문인식기 NO → EM락 OPEN
동작 흐름은 아래와 같습니다.
지문 인증 성공
→ 지문인식기 릴레이 동작
→ COM과 NO가 순간적으로 연결
→ EM락 OPEN 단자에 문 열림 신호 입력
→ 문 열림
이 방식은 EM락 전원선을 직접 끊지 않습니다.
지문인식기 릴레이가 퇴실버튼처럼 OPEN 단자 두 선을 순간적으로 연결해주는 구조입니다.
그래서 OPEN 단자가 있는 EM락에서는 COM·NO 접점을 이용하는 방식이 가장 이해하기 쉽습니다.
OPEN 단자 자체가 헷갈린다면 “EM락 OPEN 단자 연결 방법” 글에서 OPEN 단자가 전원이 아니라 신호 입력 단자인 이유를 먼저 확인할 수 있습니다.
4. OPEN 단자가 없는 EM락은 릴레이로 전원을 차단해야 합니다
5핀 EM락처럼 OPEN 단자가 없는 제품은 연결 방식이 다릅니다.
OPEN 단자가 없는 EM락은 문을 열라는 신호를 EM락 내부에서 직접 처리하지 않습니다.
외부 장비나 릴레이가 EM락 전원을 차단해야 문이 열립니다.
기본 흐름은 아래와 같습니다.
- 평소: EM락에 전원 공급 → 문 잠김
- 인증 성공: 릴레이 동작 → EM락 전원 차단
- 전원 차단 → 문 열림
이 구조에서는 릴레이가 OPEN 신호를 주는 것이 아니라, EM락에 들어가는 전원선을 끊는 역할을 합니다.
따라서 OPEN 단자가 없는 5핀 EM락에서는 아래 내용을 먼저 정해야 합니다.
- EM락 전원선을 어디서 끊을 것인지
- 릴레이의 NC 접점을 사용할 것인지
- 출입통제기 릴레이가 전원 차단을 담당할 것인지
- 다른 안전 관련 회로가 함께 들어가는지
5핀 EM락을 7핀 EM락처럼 OPEN 단자 방식으로 연결하려고 하면 문이 열리지 않습니다.
OPEN 단자가 없는 제품을 사용한다면 “EM락 5핀 구조 이해” 글에서 전원 차단 방식과 NC 접점 구조를 먼저 확인할 수 있습니다.
5. 지문인식기 인증 성공과 문 열림은 다른 문제입니다

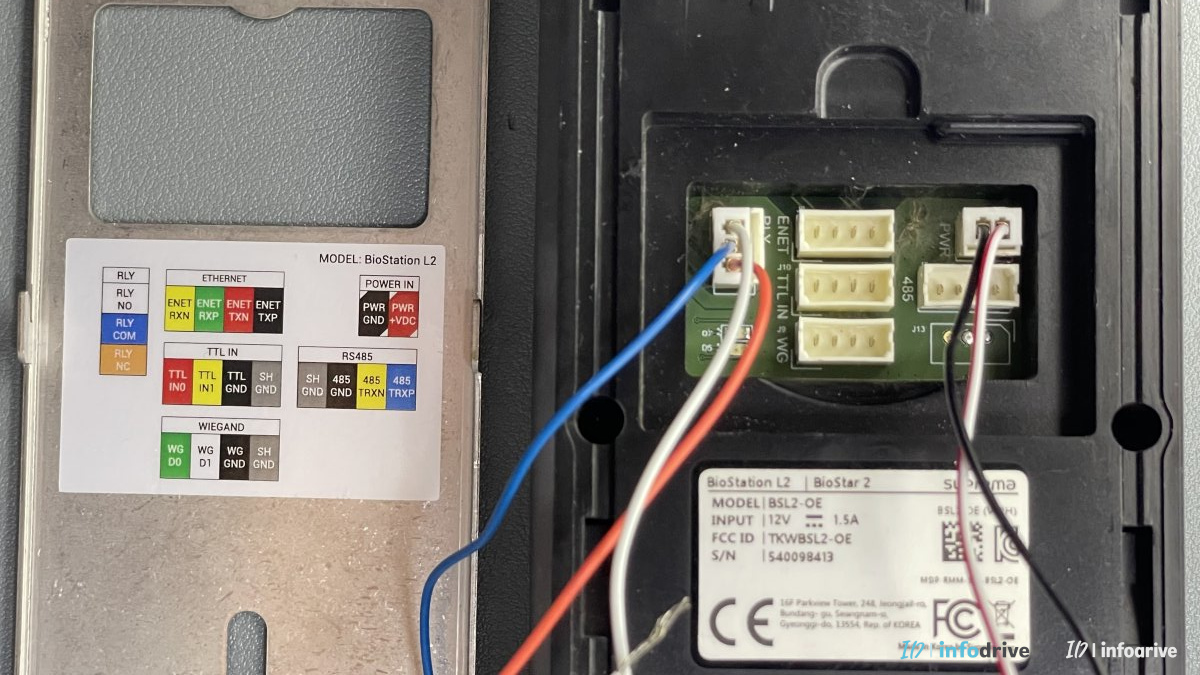

BioStation L2처럼 지문인식기 내부에 릴레이 출력이 있는 장비는 인증 성공 후 릴레이 접점을 통해 EM락이나 출입통제 회로에 문 열림 신호를 전달할 수 있습니다.
하지만 지문인식기에서 인증이 성공했다고 해서 EM락이 무조건 열리는 것은 아닙니다.
인증 성공은 사용자 확인이 된 상태이고, 문 열림은 릴레이 출력이 실제로 동작해야 가능합니다.
즉, 아래 두 가지가 모두 맞아야 합니다.
- 지문인식기 인증 성공
- 릴레이 출력 동작 및 EM락 연결 정상
현장에서 자주 나오는 증상은 아래와 같습니다.
- 지문 인증은 되는데 문이 안 열림
- 카드 인식음은 나는데 EM락이 반응 없음
- 장비 화면에는 인증 성공이 뜨지만 릴레이가 동작하지 않음
- 릴레이 시간 설정이 너무 짧아 문이 바로 잠김
- COM·NO가 아닌 다른 단자에 연결됨
- EM락 OPEN 단자가 아닌 곳에 연결됨
출입통제 장비는 설정에서 릴레이 사용 여부, 문 열림 시간, 출력 방식 등을 따로 지정해야 하는 경우가 있습니다.
따라서 인증은 되는데 문이 안 열린다면, 배선만 볼 것이 아니라 장비 설정도 함께 확인해야 합니다.
6. 릴레이 동작 시간도 확인해야 합니다
릴레이는 보통 일정 시간 동안만 동작합니다.
예를 들어 지문인식기에서 인증이 성공하면 릴레이가 1초, 3초, 5초 정도 동작하고 다시 복귀합니다.
이 시간이 너무 짧으면 문을 열기 전에 다시 잠길 수 있습니다.
반대로 너무 길면 문이 오래 열려 있어 보안상 불안할 수 있습니다.
확인할 부분은 아래와 같습니다.
- 릴레이 동작 시간이 설정되어 있는지
- 1초, 3초, 5초 등 문 열림 시간이 적절한지
- EM락이 열리는 시간과 실제 문을 여는 시간이 맞는지
- 출입통제기 설정에서 릴레이 출력이 활성화되어 있는지
- 여러 장비가 동시에 접점에 연결되어 있지 않은지
소규모 출입문에서는 보통 3초에서 5초 정도로 설정하는 경우가 많지만, 현장 조건에 따라 달라질 수 있습니다.
중요한 것은 인증 성공 후 릴레이가 실제로 동작하고, 그 시간이 EM락 열림 동작에 맞아야 한다는 점입니다.
7. EM락 릴레이 연결 시 가장 많이 하는 실수
EM락 릴레이 연결에서 자주 나오는 실수는 다음과 같습니다.
- COM 단자를 사용하지 않음
- NO와 NC를 반대로 연결함
- OPEN 단자에 전원을 넣음
- OPEN 단자가 없는 EM락을 OPEN 방식으로 연결하려고 함
- 지문인식기 인증만 되고 릴레이 출력 설정을 하지 않음
- 릴레이 동작 시간이 너무 짧음
- EM락 전원 차단 위치를 정하지 않음
- 버튼, 지문인식기, 리모컨을 한 번에 연결해 원인 파악이 어려움
- 전원선과 접점선을 혼동함
- 비상버튼과 일반 릴레이 제어를 같은 개념으로 봄
특히 COM 단자를 빼고 NO나 NC만 연결하는 실수가 많습니다.
릴레이 접점은 보통 COM을 기준으로 NO 또는 NC가 연결되는 구조입니다.
따라서 COM을 사용하지 않으면 접점이 제대로 동작하지 않습니다.
또한 OPEN 단자는 전원 단자가 아니라 신호 입력 단자인 경우가 많습니다.
OPEN 단자에 SMPS 전원을 넣는다고 문이 열리는 것이 아닙니다.
8. 인증은 되는데 EM락이 안 열릴 때 점검 순서
지문인식기나 카드리더기 인증은 되는데 EM락이 열리지 않는다면 아래 순서대로 확인하면 됩니다.
- EM락이 5핀인지 7핀인지 확인합니다.
- OPEN 단자가 있는지 확인합니다.
- 지문인식기 릴레이 단자 COM·NO·NC를 확인합니다.
- OPEN 단자가 있으면 COM·NO가 OPEN 단자에 연결되었는지 확인합니다.
- OPEN 단자가 없으면 릴레이가 EM락 전원을 차단하는지 확인합니다.
- 릴레이 출력 설정이 활성화되어 있는지 확인합니다.
- 릴레이 동작 시간이 너무 짧지 않은지 확인합니다.
- 인증 성공 시 실제 릴레이 소리나 출력 변화가 있는지 확인합니다.
- 전원선과 접점선을 혼동하지 않았는지 확인합니다.
- 그래도 안 되면 EM락, 출입통제기, 전원장치를 각각 분리해서 테스트합니다.
한 번에 모든 장비를 연결하면 문제 원인을 찾기 어렵습니다.
처음에는 EM락 전원 공급과 OPEN 단자 또는 전원 차단 동작만 확인하고, 그다음 지문인식기, 카드리더기, 리모컨 수신기 순서로 하나씩 연결하는 것이 좋습니다.
버튼을 눌러도 문이 안 열리는 증상까지 함께 있다면 “EM락 안 열릴 때 해결 방법” 글에서 퇴실버튼, OPEN 단자, 릴레이 점검 순서를 같이 확인할 수 있습니다.
9. EM락 릴레이 연결 순서
처음 연결한다면 아래 순서대로 진행하는 것이 좋습니다.
- EM락 단자 구조를 확인합니다.
- OPEN 단자 유무를 확인합니다.
- 지문인식기 또는 카드리더기 릴레이 단자를 확인합니다.
- COM·NO·NC 중 사용할 접점을 결정합니다.
- 7핀 EM락이면 COM·NO를 OPEN 단자에 연결합니다.
- 5핀 EM락이면 릴레이로 EM락 전원 차단 구조를 구성합니다.
- 장비 설정에서 릴레이 출력을 활성화합니다.
- 릴레이 동작 시간을 설정합니다.
- 인증 테스트를 진행합니다.
- 정상 동작 확인 후 배선을 마감합니다.
이 순서대로 진행하면 릴레이 연결 실수를 줄일 수 있습니다.
초보자라면 처음부터 여러 장비를 동시에 묶지 말고, 지문인식기 하나로 EM락이 열리는지 먼저 확인하는 것이 좋습니다.
10. 비상버튼과 소방연동은 일반 릴레이 제어와 다르게 봐야 합니다
릴레이 연결을 이해할 때 비상버튼이나 소방연동도 함께 헷갈리는 경우가 있습니다.
하지만 비상버튼과 소방연동은 일반적인 인증 릴레이와 목적이 다릅니다.
지문인식기나 카드리더기 릴레이는 평상시 출입을 제어하기 위한 장치입니다.
반면 비상버튼이나 소방연동은 비상 상황에서 출입문 개방과 관련될 수 있으므로, 현장 설비와 안전 기준을 함께 확인해야 합니다.
이 글에서는 비상버튼과 소방연동 결선 방법은 다루지 않습니다.
해당 부분은 실제 현장 구성과 제품 설명서를 확인한 뒤, 담당 업체나 관련 기준에 맞춰 검토하는 것이 안전합니다.
소방점검에서 출입통제 개폐에 관한 지적을 받으셨다면 “소방점검에서 출입통제 문 지적받았다면?｜EM락 정전·비상개방 확인 순서”글을 참고하세요
11. 사무실 전체 출입통제 설치까지 확인해야 하는 경우
EM락 한 대와 지문인식기를 연결하는 작업은 단자 구조와 릴레이 설정을 확인하면 해결되는 경우가 많습니다. 하지만 여러 출입문을 카드 권한으로 관리하거나 출입기록, 원격 관리, 비상 개방과 소방설비 연동까지 필요한 사무실은 단순한 릴레이 결선만으로 구성하기 어렵습니다.
이런 현장은 출입문 종류와 열리는 방향, EM락 규격, 전원공급기 용량, 배선 거리, 카드리더와 컨트롤러 호환성, 퇴실버튼과 비상 해제 방식을 함께 확인해야 합니다.
기존 장비의 배선 구조를 알 수 없거나 여러 제조사의 장비가 섞여 있다면 임의로 연결하기보다 출입통제 전문 시공업체에 현장 점검을 요청하는 것이 안전합니다. 설치 견적을 문의할 때는 출입문 전체 사진, 문 위쪽과 문틀 사진, 기존 장비 모델명, 출입문 수량과 원하는 인증 방식을 함께 전달하면 장비 구성과 공사 범위를 더 정확하게 확인할 수 있습니다.
사무실 전체 출입통제를 새로 설치하거나 기존 번호키를 카드 출입 방식으로 바꾸려는 경우에는 EM락뿐 아니라 카드리더, 컨트롤러, 전원공급기, 퇴실버튼과 출입기록 관리 방식까지 함께 검토해야 합니다.
EM락 릴레이 연결 핵심 정리
EM락 릴레이 연결은 어렵지 않지만, EM락의 단자 구조에 따라 방식이 달라집니다.
핵심만 정리하면 아래와 같습니다.
- 릴레이는 전기적으로 동작하는 스위치입니다.
- COM·NO·NC는 전원 단자가 아니라 접점 단자입니다.
- OPEN 단자가 있는 EM락은 COM·NO 접점을 OPEN 단자에 연결할 수 있습니다.
- OPEN 단자가 없는 EM락은 릴레이로 EM락 전원을 차단해야 합니다.
- 지문인식기 인증 성공과 릴레이 출력 동작은 다른 문제입니다.
- 인증은 되는데 문이 안 열리면 릴레이 설정과 접점 연결을 확인해야 합니다.
- 릴레이 동작 시간이 너무 짧으면 문이 제대로 열리지 않을 수 있습니다.
- 비상버튼과 소방연동은 일반 인증 릴레이와 다르게 현장 설비와 안전 기준을 함께 확인해야 합니다.
상황별 함께 보면 좋은 글
퇴실버튼을 눌러도 문이 열리지 않거나 NO·NC·COM 연결이 헷갈린다면 아래 글을 함께 확인하면 됩니다.
EM락 퇴실버튼 연결 방법: OPEN 단자·NO·NC·COM 배선 구조 정리
EM락과 지문인식기에 사용할 전원공급기의 용량이 헷갈린다면 아래 글에서 12V SMPS 선택 기준을 확인할 수 있습니다.
EM락 SMPS 선택 방법: 12V 전원 용량과 연결 기준 정리
무선 리모컨 수신기의 COM·NO 접점을 EM락에 연결하려는 경우에는 아래 글을 이어서 확인하면 됩니다.
EM락 무선 리모컨 연결 방법: 7핀 OPEN 단자와 COM·NO 접점 제어
카드리더, 잠금장치와 퇴실버튼을 포함한 전체 구성이 궁금하다면 아래 글에서 설치 순서를 확인할 수 있습니다.
사무실 출입통제 시스템 설치 가이드: EM락 구성과 비용 절감 선택 순서
English Summary
This guide explains how to connect an EM lock using relay contacts from a fingerprint reader, card reader, or access controller.
A relay works like an electrically controlled switch.
COM, NO, and NC are contact terminals, not power terminals.
For EM locks with an OPEN terminal, the COM and NO relay contacts can be connected to the OPEN terminal to send a door-open signal.
For EM locks without an OPEN terminal, the relay may need to cut power to the EM lock.
Successful authentication does not always mean the door will open. The relay output, contact wiring, and unlock time must also be checked.
Emergency buttons and fire alarm integration should be reviewed separately according to the actual field wiring and safety requirements.
마무리
EM락 릴레이 연결은 지문인식기, 카드리더기, 무선 리모컨 같은 외부 장비로 문을 열기 위해 꼭 이해해야 하는 구조입니다.
OPEN 단자가 있는 EM락은 릴레이 COM·NO 접점을 OPEN 단자에 연결하면 문 열림 신호를 줄 수 있습니다.
반대로 OPEN 단자가 없는 5핀 EM락은 릴레이가 EM락 전원을 차단해야 문이 열립니다.
따라서 EM락 릴레이 연결에서는 먼저 EM락이 5핀인지 7핀인지 확인하고, OPEN 단자가 있는지 확인한 뒤, COM·NO·NC 중 어떤 접점을 사용할지 정해야 합니다.
릴레이는 버튼을 대신 눌러주는 접점 장치이고, EM락은 전원이 끊기거나 OPEN 신호가 들어오면 문이 열리는 장치입니다.
이 두 가지를 구분하면 지문인식기와 카드리더기 연결 문제를 훨씬 쉽게 이해할 수 있습니다.
