EM락이 갑자기 안 열릴 때 많은 분들이 EM락 고장을 먼저 의심하지만, 실제 현장에서는 제품 고장보다 퇴실버튼, 전원 차단, OPEN 단자, 릴레이 접점, 배선 접촉 불량에서 문제가 생기는 경우가 많습니다.
EM락은 일반 도어락과 동작 방식이 다릅니다.
전원이 들어가면 문이 잠기고, 전원이 끊기거나 OPEN 신호가 들어오면 문이 열리는 구조입니다.
그래서 EM락 안 열릴 때는 단순히 “고장났다”라고 보기보다, 전원이 계속 공급되고 있는지, 문을 열라는 신호가 제대로 전달되는지부터 확인해야 합니다.
이번 글에서는 EM락 안 열릴 때 실제 현장에서 먼저 확인해야 할 순서를 정리해 보겠습니다.
EM락 안 열릴 때 10초 요약
EM락 안 열릴 때는 먼저 퇴실버튼을 눌렀을 때 문이 반응하는지 확인해야 합니다.
EM락은 전원이 들어가면 잠기는 장치이므로, 문을 열려면 전원을 끊거나 OPEN 단자에 열림 신호를 넣어야 합니다.
퇴실버튼 LED가 켜져 있어도 문 열림 신호선이 정상이라는 뜻은 아닙니다.
7핀 EM락은 OPEN 단자 연결 상태를 먼저 확인하고, 5핀 EM락은 전원 차단 회로와 릴레이 접점을 확인해야 합니다.
지문인식기나 카드리더기는 인증 성공보다 릴레이 출력이 실제로 동작하는지가 중요합니다.
문이 안 열리는 문제와 문이 안 붙는 문제는 원인이 다르므로 구분해서 점검해야 합니다.

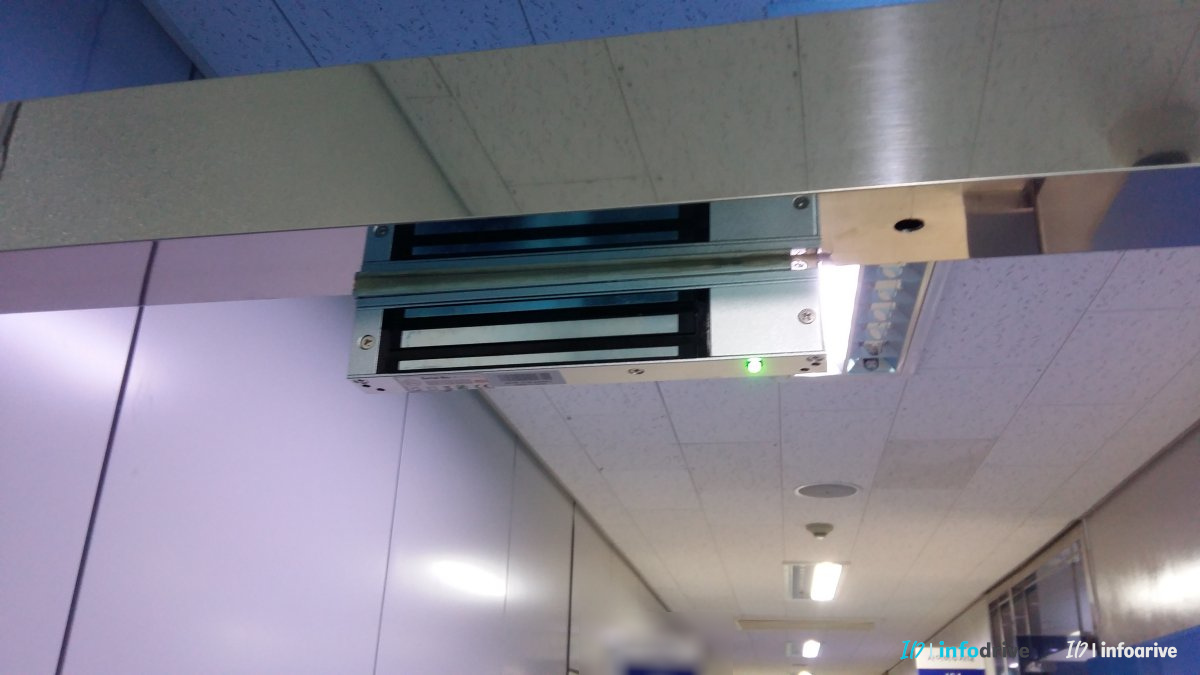

1. EM락 안 열림은 전원 흐름부터 이해해야 합니다
EM락은 전자석 방식의 잠금장치입니다.
기본 동작은 단순합니다.
- 전원 공급 → 문 잠김
- 전원 차단 또는 OPEN 신호 입력 → 문 열림
즉, EM락은 전원을 넣어서 여는 장치가 아닙니다.
전원이 공급되면 자력이 생기고, 문짝 쪽 아마추어판을 잡아 문을 잠급니다. 반대로 전원이 끊기거나 열림 신호가 들어가야 문이 열립니다.
그래서 EM락이 안 열릴 때는 아래 두 가지를 먼저 생각해야 합니다.
- EM락 전원이 계속 공급되고 있는가
- 문을 열라는 신호가 EM락까지 전달되고 있는가
퇴실버튼을 눌러도 문이 안 열린다면 버튼 자체 고장일 수도 있지만, OPEN 단자 연결이 잘못되었을 수도 있습니다.
지문인식기나 카드리더기를 사용하는 경우라면 인증은 되었지만 릴레이 접점이 동작하지 않는 문제일 수도 있습니다.
EM락 전체 설치 구조가 아직 헷갈린다면 전원, 퇴실버튼, OPEN 단자 흐름을 먼저 보는 것이 좋습니다. 전체 구조는 “EM락 문제 해결 가이드” 글에서 함께 확인할 수 있습니다.
2. 먼저 퇴실버튼을 확인해야 합니다
EM락 안 열림에서 가장 먼저 확인할 부분은 퇴실버튼입니다.
퇴실버튼은 실내에서 문을 열기 위해 사용하는 가장 기본적인 장치입니다. 하지만 오래 사용하면 접점이 불량해지거나 내부 스위치가 약해질 수 있습니다.
아래 증상이 있으면 퇴실버튼 문제를 의심할 수 있습니다.
- 버튼을 눌러도 아무 반응이 없음
- 예전에는 열렸는데 갑자기 안 열림
- 버튼을 세게 누르면 가끔 열림
- LED는 들어오는데 문은 안 열림
- 버튼 내부 스위치가 헐겁거나 눌림감이 이상함

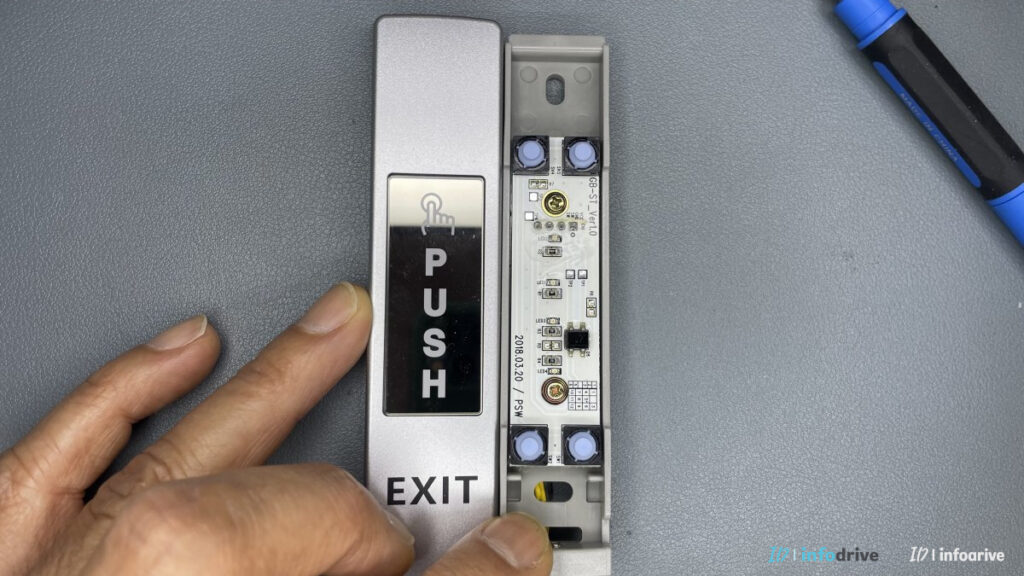

특히 LED가 들어오는 퇴실버튼은 더 헷갈릴 수 있습니다.
LED가 켜져 있다고 해서 버튼 신호가 정상이라는 뜻은 아닙니다. LED 전원선과 문을 여는 신호선은 서로 다를 수 있기 때문입니다.
따라서 LED는 켜지는데 문이 안 열린다면 버튼 전원보다 OPEN 신호선 또는 접점선을 먼저 확인해야 합니다.
퇴실버튼을 눌렀는데 문이 열리지 않는다면 버튼 고장만 보기보다 OPEN 단자와 NO, NC, COM 접점 방향을 함께 확인해야 합니다. 실제 연결 기준은 “EM락 OPEN 단자 연결 방법” 글에서 자세히 확인할 수 있습니다.
3. OPEN 단자에 제대로 연결되었는지 확인합니다
7핀 EM락을 사용하는 경우라면 퇴실버튼은 보통 OPEN 단자에 연결합니다.
여기서 중요한 점이 있습니다.
OPEN 단자는 전원을 넣는 단자가 아닙니다.
문을 열라는 신호를 받는 단자입니다.
동작 방식은 단순합니다.
- 평소: OPEN 단자 두 선이 떨어져 있음
- 버튼 누름: 두 선이 순간적으로 연결됨
- EM락이 열림
즉, 퇴실버튼 신호선 2가닥을 EM락의 OPEN 단자 2곳에 연결해야 합니다.
현장에서 가장 많이 하는 실수는 아래와 같습니다.
- OPEN 단자에 전원을 연결함
- OPEN 단자 한쪽만 연결함
- 퇴실버튼 전원선과 신호선을 혼동함
- NO / NC 단자와 OPEN 단자를 혼동함
OPEN 단자에 전원을 넣는다고 문이 열리는 것이 아닙니다.
OPEN 단자는 두 선을 순간적으로 연결해주는 신호 입력 단자에 가깝습니다.
EM락 OPEN 단자는 전원 단자가 아니라 열림 신호 단자인 경우가 많습니다. OPEN 단자와 퇴실버튼을 어떻게 연결해야 하는지는 “EM락 OPEN 단자 연결 방법” 글에서 자세히 확인할 수 있습니다.
4. 7핀 EM락은 OPEN 단자 방식으로 확인합니다
7핀 EM락은 OPEN 단자가 있는 경우가 많기 때문에 비교적 점검 방향을 잡기 쉽습니다.
점검 순서는 아래와 같습니다.
- EM락 전원이 정상인지 확인
- OPEN 단자 위치 확인
- 퇴실버튼 신호선 2가닥이 OPEN 단자에 연결되어 있는지 확인
- 버튼을 눌렀을 때 문이 열리는지 확인
- 버튼이 의심되면 OPEN 단자 반응 여부 확인
여기서 중요한 부분이 있습니다.
OPEN 단자 두 곳에 열림 신호가 들어갔을 때 문이 열린다면, EM락 자체는 정상일 가능성이 높습니다. 이 경우 문제는 퇴실버튼, 버튼 배선, 접촉 불량 쪽일 가능성이 큽니다.
반대로 OPEN 단자 쪽에 신호가 들어가도 문이 열리지 않는다면 EM락 내부 설정, 전원 문제, 단자 오류, 제품 불량 가능성을 확인해야 합니다.
다만 전기 작업이 익숙하지 않다면 무리해서 단자를 직접 만지기보다 전문가에게 점검을 맡기는 것이 안전합니다.
5. 5핀 EM락은 전원 차단 구조를 확인해야 합니다
5핀 EM락은 7핀 EM락과 다릅니다.
5핀 EM락에는 별도 OPEN 단자가 없는 경우가 많습니다.
그래서 버튼을 EM락에 직접 연결해서 신호로 여는 방식이 아니라, 외부 장비나 릴레이가 EM락 전원을 끊어줘야 문이 열리는 구조로 사용되는 경우가 많습니다.
기본 개념은 아래와 같습니다.
- 평소: EM락에 전원 공급 → 문 잠김
- 버튼 또는 인증 동작: 릴레이가 전원 차단 → 문 열림
따라서 5핀 EM락이 안 열릴 때는 아래를 확인해야 합니다.
- 전원 차단 릴레이가 실제로 동작하는지
- NC 접점이 맞게 연결되어 있는지
- 퇴실버튼이 전원 차단 회로에 맞게 연결되어 있는지
- 지문인식기나 출입통제기 릴레이 설정이 되어 있는지
5핀 EM락에서 흔한 실수는 OPEN 단자가 없는데도 7핀 EM락처럼 OPEN 방식으로 연결하려고 하는 것입니다.
5핀 EM락은 버튼을 어디에 꽂느냐보다 전원을 어디서 끊을 것인지가 핵심입니다.
5핀 EM락과 7핀 EM락은 퇴실버튼을 연결하는 방식이 다를 수 있습니다. OPEN 단자가 있는 제품과 전원을 차단해야 하는 제품의 차이는 “EM락 전원 차단 방식과 OPEN 단자 방식 차이” 글에서 자세히 확인할 수 있습니다.
6. 지문인식기나 카드리더기 릴레이도 확인해야 합니다
EM락을 지문인식기, 카드리더기, 출입통제기와 함께 사용하는 경우에는 릴레이 접점을 확인해야 합니다.
지문인식기에서 인증이 성공해도 문이 열리지 않는다면 인증 문제보다 릴레이 출력 문제일 수 있습니다.
릴레이 접점은 보통 아래 단자로 구성됩니다.
- COM
- NO
- NC
7핀 EM락의 OPEN 단자에 연결하는 경우에는 보통 COM과 NO를 사용하는 경우가 많습니다.
동작 흐름은 아래와 같습니다.
지문 인증 성공
→ 지문인식기 릴레이 동작
→ COM과 NO가 순간적으로 연결
→ EM락 OPEN 단자에 신호 입력
→ 문 열림
그런데 아래 상황이면 문이 열리지 않을 수 있습니다.
- 지문인식기에서 릴레이 사용 설정이 안 되어 있음
- NO / NC를 반대로 연결함
- COM 단자를 사용하지 않음
- 릴레이 동작 시간 설정이 너무 짧음
- EM락 OPEN 단자가 아닌 다른 단자에 연결함
- 5핀 EM락인데 OPEN 방식처럼 연결함
특히 출입통제 장비는 인증만 성공한다고 문이 열리는 것이 아닙니다. 릴레이 출력이 실제로 동작해야 EM락이 열립니다.
지문인식기나 카드리더기와 EM락을 연결할 때는 전원선만 보고 연결하기보다 COM, NO, NC 접점이 어떤 방향으로 동작하는지 먼저 확인해야 합니다. 실제 릴레이 접점 연결 기준은 “EM락 릴레이 연결 방법” 글에서 자세히 확인할 수 있습니다.
7. 전원은 정상인데 문이 안 열릴 수도 있습니다
EM락 안 열림 문제에서 전원 확인은 중요합니다.
하지만 전원이 들어온다고 해서 문 열림 회로가 정상이라는 뜻은 아닙니다.
EM락은 전원이 들어오면 잠기는 장치입니다.
따라서 전원이 정상적으로 들어오는 상태는 문이 잠기는 상태입니다.
문을 열려면 이 전원이 잠시 끊기거나, OPEN 단자에 문 열림 신호가 들어가야 합니다.
아래처럼 구분하면 쉽습니다.
- 문이 잘 잠긴다 → EM락 전원 공급은 가능성이 높음
- 버튼을 눌러도 안 열린다 → 버튼, OPEN 단자, 릴레이, 전원 차단 회로 확인
- 지문 인증은 되는데 안 열린다 → 릴레이 출력 또는 접점 연결 확인
- 버튼 LED는 켜지는데 안 열린다 → 신호선 연결 확인
- 갑자기 안 열린다 → 버튼 접점 불량 또는 배선 접촉 불량 확인
전원 문제는 “문이 안 붙는 문제”와도 연결됩니다.
하지만 문이 잠겨서 열리지 않는 상태라면 단순 전원 부족보다는 전원 차단이나 신호 입력 문제를 먼저 확인하는 것이 좋습니다.
8. 배선 접촉 불량과 단선도 자주 발생합니다
설치 직후 또는 사용 중 갑자기 문제가 생겼다면 배선 상태도 확인해야 합니다.
EM락 주변은 문이 계속 움직이는 위치이기 때문에 배선이 당겨지거나 피복이 손상되는 경우가 있습니다.
특히 아래 부분을 확인해야 합니다.
- 퇴실버튼 뒤쪽 배선
- EM락 단자대 나사 조임 상태
- 문틀 내부 배선 눌림
- 몰딩 안쪽 배선 단선
- UTP 케이블을 사용한 경우 얇은 선 끊김
- 스테인리스 프레임 타공 부위 피복 손상
선이 살짝 빠져 있어도 눈으로 보기에는 정상처럼 보일 수 있습니다.
하지만 실제로는 버튼을 누를 때 신호가 전달되지 않아 문이 열리지 않을 수 있습니다.
배선은 무작정 바꾸기보다, 먼저 단자대가 제대로 조여져 있는지부터 확인하는 것이 좋습니다.
EM락 안 열림 문제는 단자대 접촉 불량이나 퇴실버튼 배선 빠짐처럼 단순한 원인에서도 자주 발생합니다.
9. 문이 안 붙는 문제와는 구분해야 합니다
EM락 문제를 검색하다 보면 “안 열림”과 “안 붙음”이 함께 나오는 경우가 많습니다.
하지만 두 문제는 원인이 다릅니다.
EM락 안 열림은 보통 아래 문제입니다.
- 퇴실버튼 불량
- OPEN 단자 연결 오류
- 릴레이 접점 문제
- 전원 차단 불량
- 배선 접촉 불량
반대로 EM락이 안 붙는 문제는 아래 원인이 많습니다.
- 전원 부족
- SMPS 용량 부족
- EM락과 아마추어판 위치 불일치
- 브라켓 틀어짐
- 아마추어판 유격 문제
즉, 문이 잠겨서 안 열리는 문제와 문이 제대로 잠기지 않는 문제는 따로 봐야 합니다.
EM락이 약하게 붙거나 문이 안 붙는 경우는 “EM락 설치 후 문이 안 붙을 때 해결 방법” 글에서 위치 정렬 문제를 먼저 확인할 수 있습니다.
10. EM락 안 열릴 때 현장 점검 순서
현장에서 가장 빠르게 확인하려면 아래 순서대로 보면 됩니다.
- 퇴실버튼을 눌렀을 때 반응이 있는지 확인합니다.
- 퇴실버튼 내부 접점과 배선이 빠지지 않았는지 확인합니다.
- LED 버튼이라면 전원선과 신호선을 구분합니다.
- 7핀 EM락이라면 OPEN 단자에 퇴실버튼 신호선이 연결되어 있는지 확인합니다.
- 5핀 EM락이라면 전원 차단 회로와 릴레이 접점이 맞는지 확인합니다.
- 지문인식기나 카드리더기를 사용한다면 릴레이가 실제로 동작하는지 확인합니다.
- NO, NC, COM 접점 연결 방향이 맞는지 확인합니다.
- EM락 단자대와 퇴실버튼 배선의 접촉 불량을 확인합니다.
- 문이 안 붙는 문제인지, 문이 잠겨서 안 열리는 문제인지 구분합니다.
- 위 내용을 확인해도 해결되지 않으면 제품 불량이나 내부 설정 문제 가능성을 확인합니다.
이 순서대로 보면 불필요하게 배선을 모두 바꾸지 않아도 원인을 좁힐 수 있습니다.
초보자라면 가장 먼저 퇴실버튼과 OPEN 단자 연결부터 확인하는 것이 좋습니다. 현장에서 가장 많이 발생하는 문제가 바로 이 부분입니다.
11. EM락 안 열릴 때 가장 많이 하는 실수
EM락 안 열림 문제에서 자주 나오는 실수는 다음과 같습니다.
- OPEN 단자에 전원을 넣음
- 퇴실버튼 신호선과 LED 전원선을 혼동함
- NO / NC를 반대로 연결함
- COM 단자를 사용하지 않음
- 5핀 EM락을 7핀처럼 연결하려고 함
- 릴레이 설정을 하지 않음
- 버튼 불량인데 EM락 고장으로 판단함
- 문이 안 붙는 문제와 안 열리는 문제를 혼동함
특히 “전원이 들어오는데 왜 안 열리지?”라고 생각하는 경우가 많습니다.
하지만 EM락은 전원이 들어오면 잠기는 장치입니다.
문을 열려면 전원을 끊거나, OPEN 단자에 열림 신호를 줘야 합니다.
이 차이를 이해하면 EM락 안 열림 문제를 훨씬 쉽게 찾을 수 있습니다.
EM락 안 열릴 때 핵심 정리
EM락 안 열림은 대부분 제품 고장보다 퇴실버튼, OPEN 단자, 릴레이, 전원 차단 구조 문제에서 발생합니다.
핵심만 정리하면 아래와 같습니다.
- EM락은 전원이 들어가면 잠깁니다.
- 문을 열려면 전원을 끊거나 OPEN 신호를 줘야 합니다.
- 7핀 EM락은 OPEN 단자 연결을 먼저 확인합니다.
- 5핀 EM락은 전원 차단 회로를 확인해야 합니다.
- LED 퇴실버튼은 전원선과 신호선을 구분해야 합니다.
- 지문인식기는 인증 성공보다 릴레이 출력이 중요합니다.
- 문이 안 붙는 문제는 위치 정렬과 전원 용량을 따로 확인해야 합니다.
- 소방연동과 비상버튼은 일반 퇴실버튼과 다르게 현장 설비와 안전 기준을 함께 확인해야 하므로, 이 글에서는 결선 방법을 다루지 않습니다.
상황별 함께 보면 좋은 글
- EM락 문제 해결 가이드
- EM락 퇴실버튼 연결 방법
- EM락 OPEN 단자 연결 방법
- EM락 전원 차단 방식과 OPEN 단자 방식 차이
- EM락 릴레이 연결 방법
- EM락 설치 후 문이 안 붙을 때 해결 방법
- EM락 SMPS 선택 방법
English Summary
This guide explains what to check when an EM lock does not open.
An EM lock usually locks when power is supplied and opens when power is cut or when an OPEN signal is received.
If the exit button does not open the door, the button contact, OPEN terminal, and signal wiring should be checked first.
For 7-pin EM locks, the OPEN terminal connection is often the first point to inspect.
For 5-pin EM locks, the power-cut relay and NC contact structure should be checked.
If a fingerprint reader or card reader authenticates successfully but the door does not open, the relay output and contact wiring may be the cause.
A door that does not open and a door that does not hold properly are different problems and should be checked separately.
마무리
EM락이 안 열릴 때는 EM락 고장부터 의심하기보다 퇴실버튼, OPEN 단자, 릴레이, 배선 상태를 순서대로 확인하는 것이 좋습니다.
특히 7핀 EM락은 OPEN 단자에 신호가 제대로 들어가는지 확인하고, 5핀 EM락은 전원 차단 회로가 제대로 구성되어 있는지 확인해야 합니다.
EM락은 구조만 이해하면 어렵지 않습니다.
전원이 들어가면 잠기고, 전원이 끊기거나 OPEN 신호가 들어오면 열립니다.
이 원리만 기억하면 버튼을 눌러도 문이 안 열리는 문제를 훨씬 빠르게 찾을 수 있습니다.
