CAT.6 랜선을 모듈라잭에 접속할 때는 색상 순서와 펀치다운 작업이 중요합니다.
여기서 말하는 모듈라잭은 제품명으로는 키스톤잭이라고도 부르는 부품입니다. 벽면 랜포트나 시스템박스 안에 들어가며, 랜선 8가닥을 색상표에 맞춰 눌러 접속하는 방식으로 사용합니다.
일반 랜선처럼 RJ45 커넥터를 찍는 방식이 아니라,
벽면 랜포트나 시스템박스 안에 들어가는 통신 모듈라잭에 랜선 8가닥을 눌러 접속하는 방식이기 때문입니다.
특히 건축 중인 건물이나 사무실 현장에서는 CAT.6 케이블을 시스템박스 안으로 인입한 뒤, 모듈라잭에 접속해 랜포트처럼 사용할 수 있도록 마감하는 경우가 많습니다.
이때 색상 순서를 잘못 맞추거나 1P 펀치다운툴로 제대로 눌러주지 않으면 아래와 같은 문제가 생길 수 있습니다.
- 랜테스터기에서 번호가 순서대로 나오지 않음
- 인터넷이 연결되지 않음
- 연결은 되지만 속도가 불안정함
- 특정 방 랜포트만 동작하지 않음
- 모듈라잭을 다시 열어 재작업해야 함
- 시스템박스 마감 후 불량을 찾기 어려움
이번 글은 CAT.6 랜선 모듈라잭 접속 방법을 초보자 기준으로 정리한 글입니다.
작업 기준은 T568B 색상 순서이며,
모듈라잭에 표시된 B 타입 색상표에 맞춰 랜선 심선을 배치하고, 1P 펀치다운툴로 눌러 접속한 뒤, 랜테스터기로 정상 결선 여부를 확인하는 흐름입니다.
이 글에서 정리하는 내용
- CAT.6 랜선 모듈라잭이 무엇인지
- RJ45 커넥터와 모듈라잭 접속 방식 차이
- T568B 랜선 색상 순서
- 1P 펀치다운툴을 사용하는 이유
- 시스템박스 안에서 모듈라잭 접속할 때 주의할 점
- 랜테스터기로 결선 확인하는 방법
- CAT.6 모듈라잭 접속 시 많이 하는 실수
1. CAT.6 랜선 모듈라잭은 랜포트를 만들기 위한 부품입니다

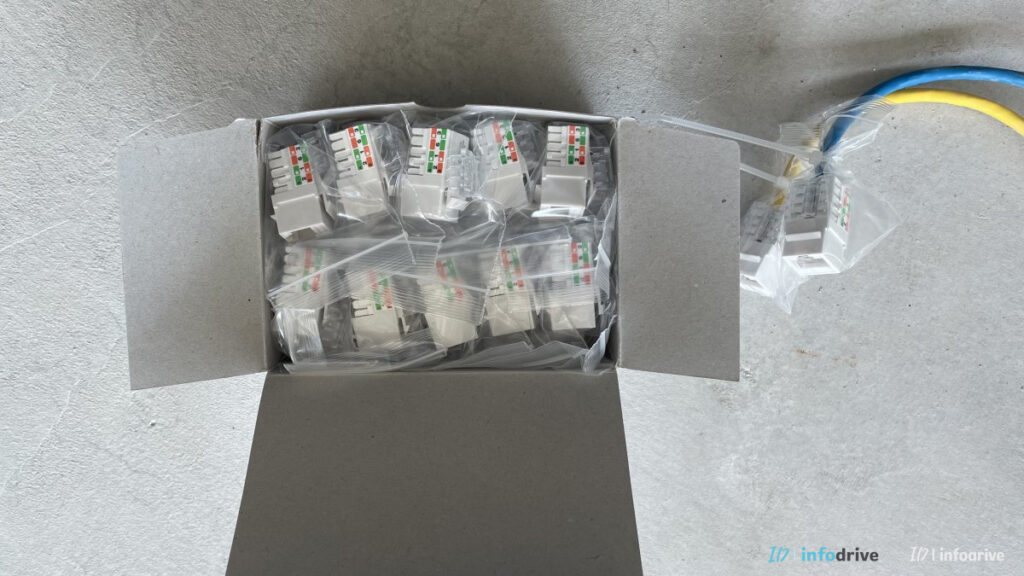

모듈라잭은 벽면 랜포트나 통신 시스템박스 안에 들어가는 접속 부품입니다.
랜선 끝에 RJ45 커넥터를 찍어 바로 공유기나 허브에 연결할 수도 있지만, 건물 내부 배선에서는 보통 모듈라잭을 사용해 랜포트를 만듭니다.
쉽게 말하면 아래처럼 구분할 수 있습니다.
- RJ45 커넥터 작업
랜선 끝에 커넥터를 찍어 장비에 바로 꽂는 방식 - 모듈라잭 접속 작업
랜선을 벽면 랜포트나 시스템박스 안쪽 단자에 접속하는 방식
모듈라잭을 사용하면 랜선을 깔끔하게 고정할 수 있고, 나중에 패치케이블만 꽂아 공유기, 허브, PC, CCTV, AP 장비와 연결할 수 있습니다.
특히 CAT.6 랜선은 사무실, 매장, 학원, 공장, 신축 건물 통신배선에서 많이 사용되기 때문에 모듈라잭 접속 방법을 알아두면 현장 작업에 도움이 됩니다.
2. CAT.6 모듈라잭은 T568A와 T568B 색상표를 확인해야 합니다
CAT.6 모듈라잭에는 보통 색상표가 표시되어 있습니다.

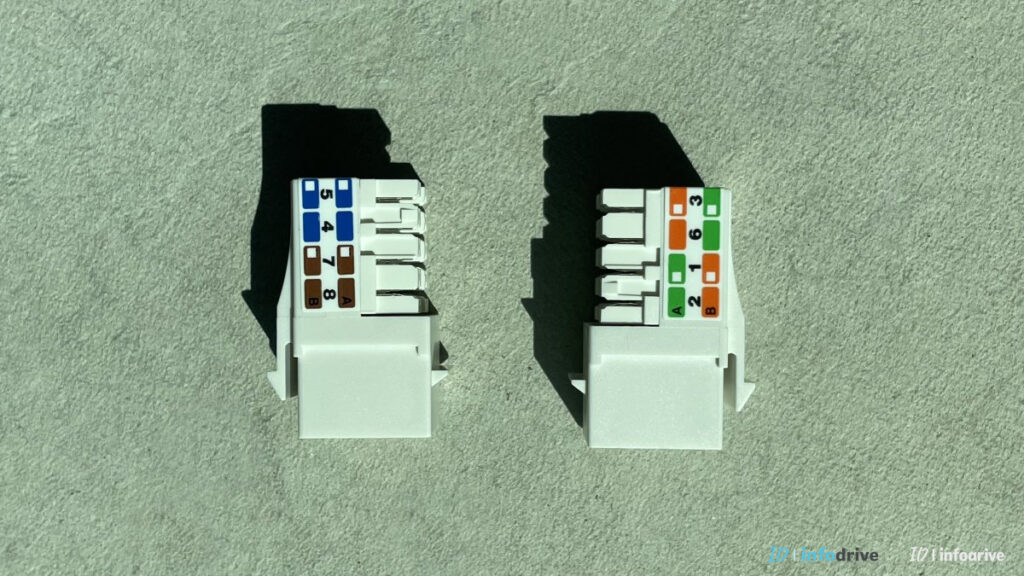

사진처럼 모듈라잭 옆면이나 윗면에 A/B 색상표가 함께 표시되어 있는 경우가 많습니다.
여기서 A는 T568A, B는 T568B를 의미합니다.
현장에서 중요한 것은 어느 방식이 더 좋다는 문제가 아니라, 한 현장 안에서 같은 기준으로 통일하는 것입니다.
이번 작업은 T568B 타입 기준으로 접속합니다.
T568B 기준 랜선 색상 순서는 아래와 같습니다.
- 흰주황
- 주황
- 흰녹색
- 파랑
- 흰파랑
- 녹색
- 흰갈색
- 갈색
다만 실제 모듈라잭은 RJ45 커넥터처럼 일렬로 1번부터 8번까지 꽂는 형태가 아닐 수 있습니다.
모듈라잭 제품마다 색상표 위치와 방향이 다를 수 있으므로, 실제 접속할 때는 반드시 제품에 표시된 B 타입 색상표를 기준으로 맞춰야 합니다.
3. T568B 랜선 색상 순서는 현장에서 많이 쓰는 기준입니다
랜선은 8가닥의 심선으로 구성되어 있습니다.
색상은 보통 아래 네 쌍입니다.
- 주황쌍
- 녹색쌍
- 파랑쌍
- 갈색쌍
T568B 방식은 이 8가닥을 정해진 순서로 맞추는 결선 기준입니다.
일반적인 T568B 순서는 아래와 같습니다.
- 1번: 흰주황
- 2번: 주황
- 3번: 흰녹색
- 4번: 파랑
- 5번: 흰파랑
- 6번: 녹색
- 7번: 흰갈색
- 8번: 갈색
중요한 것은 양쪽 끝이 같은 기준으로 접속되어야 한다는 점입니다.
예를 들어 통신단자함 쪽 패치패널이나 모듈라잭도 T568B이고, 방이나 시스템박스 쪽 모듈라잭도 T568B라면 일반적인 다이렉트 결선이 됩니다.
반대로 한쪽은 T568A, 다른 한쪽은 T568B로 접속하면 점검할 때 혼동이 생길 수 있습니다.
요즘 장비는 자동으로 인식하는 경우도 많지만, 건물 통신배선 작업에서는 처음부터 기준을 통일하는 것이 좋습니다.
작업 전에는 아래를 확인해야 합니다.
- 현장 기준이 T568A인지 T568B인지
- 기존 패치패널이나 모듈라잭 기준이 무엇인지

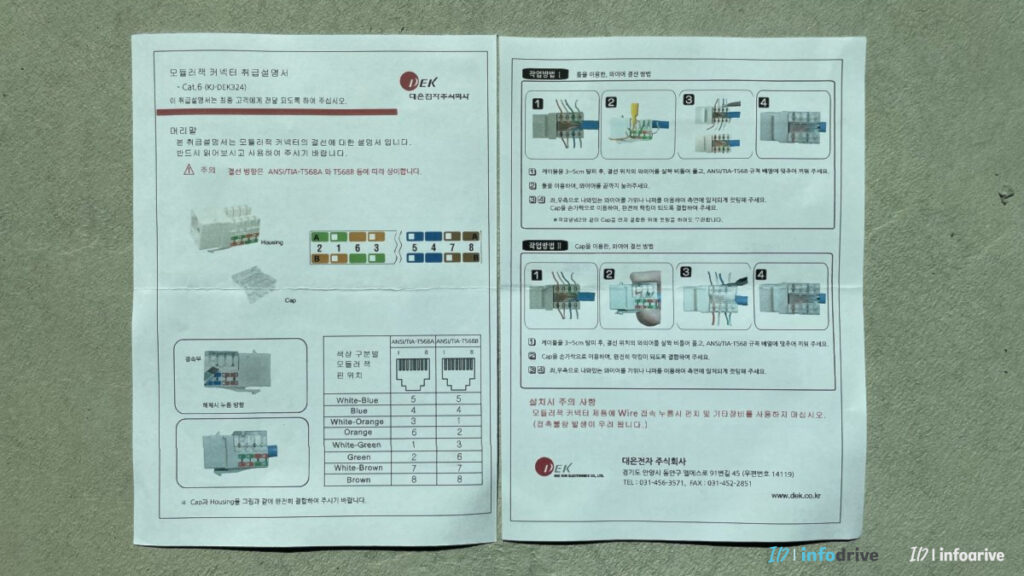

- 모듈라잭 매뉴얼의 색상표 방향이 어떻게 되어 있는지
- 랜테스터기로 1번부터 8번까지 순서가 맞는지
4. 1P 펀치다운툴은 랜선을 모듈라잭 단자에 눌러 넣는 공구입니다
모듈라잭 접속은 랜선 심선을 손으로 끼우는 것만으로 끝나지 않습니다.
각 심선을 정해진 홈에 올려놓고, 1P 펀치다운툴로 눌러 단자 안쪽에 고정해야 합니다.
이때 단자 내부의 금속 접점이 랜선 피복을 살짝 가르면서 구리선과 접촉합니다.
작업 흐름은 아래와 같습니다.
- CAT.6 케이블 외피를 벗김
- 꼬임쌍을 필요한 만큼만 정리
- T568B 색상표에 맞춰 심선을 배치
- 1P 펀치다운툴로 한 가닥씩 눌러 접속
- 남는 선을 정리
- 모듈라잭 캡이나 커버를 닫음
- 랜테스터기로 정상 여부 확인
1P 펀치다운툴은 한 가닥씩 눌러주는 공구라서, 초보자도 색상만 정확히 맞추면 비교적 안정적으로 작업할 수 있습니다.
하지만 너무 약하게 누르면 접촉 불량이 생길 수 있고, 너무 무리하게 누르면 모듈라잭이 손상될 수 있습니다.
중요한 것은 색상표에 맞춘 뒤 끝까지 정확하게 눌러주는 것입니다.

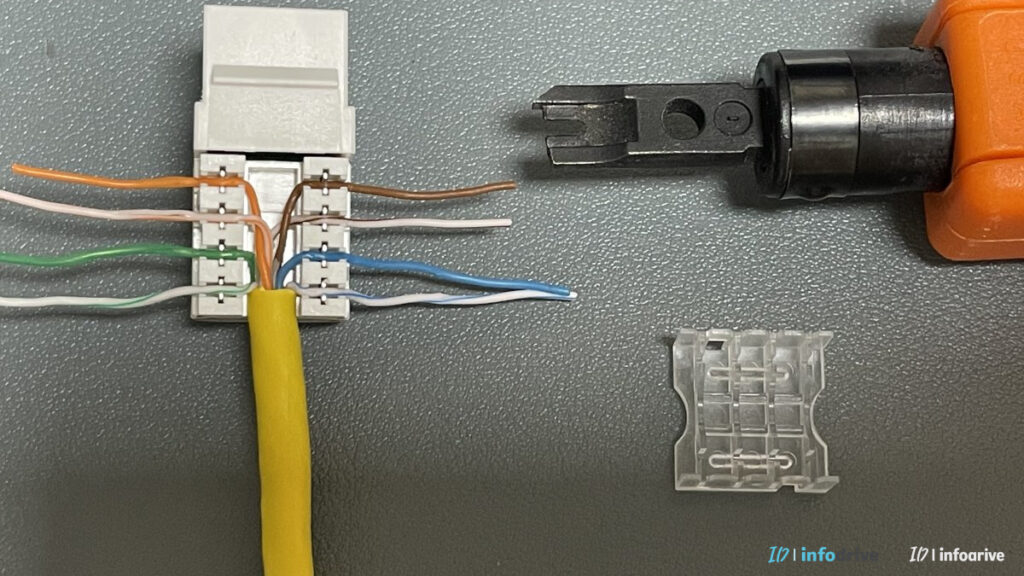

모듈라잭 접속은 색상표에 맞춰 심선을 올려놓는 것에서 끝나지 않습니다.
1P 펀치다운툴로 각 심선을 끝까지 눌러 접점에 고정해야 실제 통신이 안정적으로 연결됩니다.
작업 후에는 남는 선을 정리하고, 캡을 닫기 전에 T568B 색상 순서가 맞는지 한 번 더 확인하는 것이 좋습니다.
5. CAT.6 랜선은 꼬임쌍을 너무 많이 풀지 않는 것이 좋습니다
CAT.6 랜선은 고속 통신을 위해 각 쌍이 꼬여 있습니다.
이 꼬임은 단순히 선을 묶어놓은 것이 아니라, 노이즈를 줄이고 신호 품질을 유지하는 역할을 합니다.
그래서 모듈라잭에 접속할 때는 필요한 만큼만 외피를 벗기고, 꼬임쌍을 너무 길게 풀지 않는 것이 좋습니다.
작업할 때 주의할 점은 아래입니다.
- 외피를 너무 길게 벗기지 않기
- 쌍 꼬임을 필요 이상으로 풀지 않기
- 심선을 심하게 꺾지 않기
- 색상표에 맞춰 자연스럽게 배치하기
- 모듈라잭 캡을 닫을 때 선이 빠지지 않게 하기
- 케이블 고정 부분이 흔들리지 않게 정리하기
특히 시스템박스 안은 공간이 좁은 경우가 많습니다.
케이블이 꺾인 상태로 억지로 밀어 넣으면 접속부에 힘이 계속 걸릴 수 있습니다.
랜테스터기에서는 처음에 정상으로 나와도, 시간이 지나거나 커버를 닫는 과정에서 접촉 불량이 생길 수 있으므로 마감 전 정리가 중요합니다.
6. 시스템박스 안에서는 CAT.6 케이블 여유와 고정 상태를 확인해야 합니다
건축 중인 건물의 시스템박스 안에는 여러 배선이 함께 들어와 있는 경우가 많습니다.

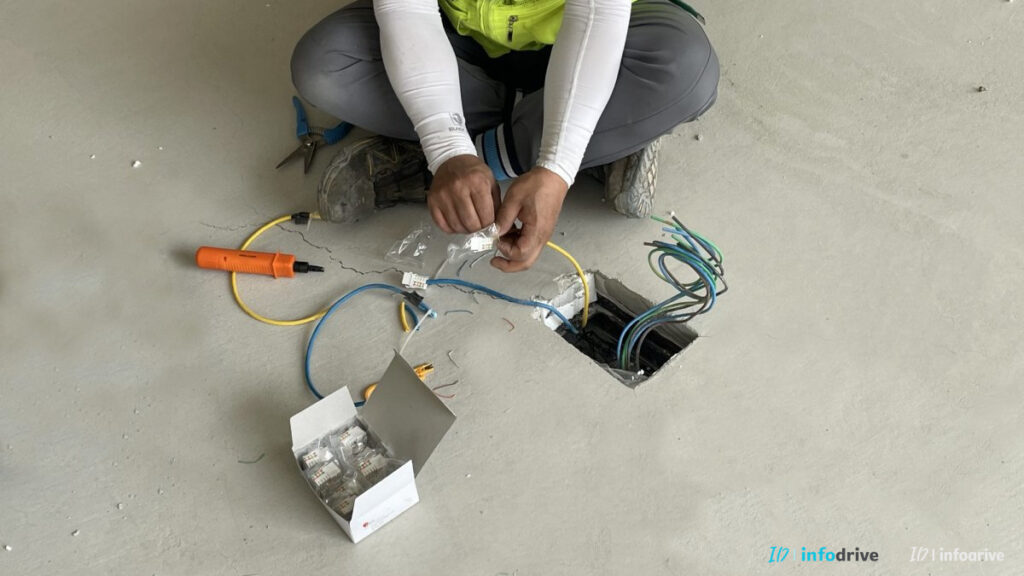

사진처럼 전원선, 통신선, 예비 배관, 랜선이 한곳에 모여 있으면 모듈라잭을 접속할 공간이 좁을 수 있습니다.
이때는 단순히 랜선 색상 순서만 맞추는 것이 아니라, 박스 안에서 케이블이 어떻게 들어갈지도 함께 봐야 합니다.
확인할 부분은 아래입니다.
- CAT.6 케이블 길이가 너무 짧지 않은지
- 모듈라잭을 넣을 공간이 있는지
- 케이블이 꺾이지 않는지
- 다른 전선과 무리하게 눌리지 않는지
- 커버나 플레이트가 닫히는지
- 랜테스터기 연결이 가능한 위치인지
- 나중에 유지보수할 여유가 있는지
시스템박스 작업은 한 번 마감하면 다시 열기가 번거롭습니다.
따라서 모듈라잭 접속 후 바로 덮지 말고, 랜테스터기로 먼저 확인한 뒤 케이블을 정리하는 것이 좋습니다.
7. 랜테스터기로 T568B 결선 순서를 확인해야 합니다
CAT.6 모듈라잭 접속이 끝났다면 랜테스터기로 반드시 확인해야 합니다.
눈으로 색상표를 맞췄다고 해도 실제로는 아래 문제가 생길 수 있습니다.
- 한 가닥이 제대로 눌리지 않음
- 색상 위치가 바뀜
- 심선이 끊어짐
- 접촉 불량이 있음
- 캡을 닫으면서 선이 빠짐
- 양쪽 기준이 서로 다름
랜테스터기는 1번부터 8번까지 순서대로 불이 들어오는지 확인하는 장비입니다.
정상이라면 송신부와 수신부의 번호가 순서대로 맞게 들어와야 합니다.
예를 들어 아래처럼 나오면 기본 결선은 정상으로 볼 수 있습니다.
- 1 → 1
- 2 → 2
- 3 → 3
- 4 → 4
- 5 → 5
- 6 → 6
- 7 → 7
- 8 → 8
만약 번호가 건너뛰거나 바뀌면 해당 번호의 심선 접속을 다시 확인해야 합니다.
특히 CAT.6 랜선 모듈라잭 작업은 마감 후 다시 열기 번거롭기 때문에, 작업 직후 테스트가 중요합니다.

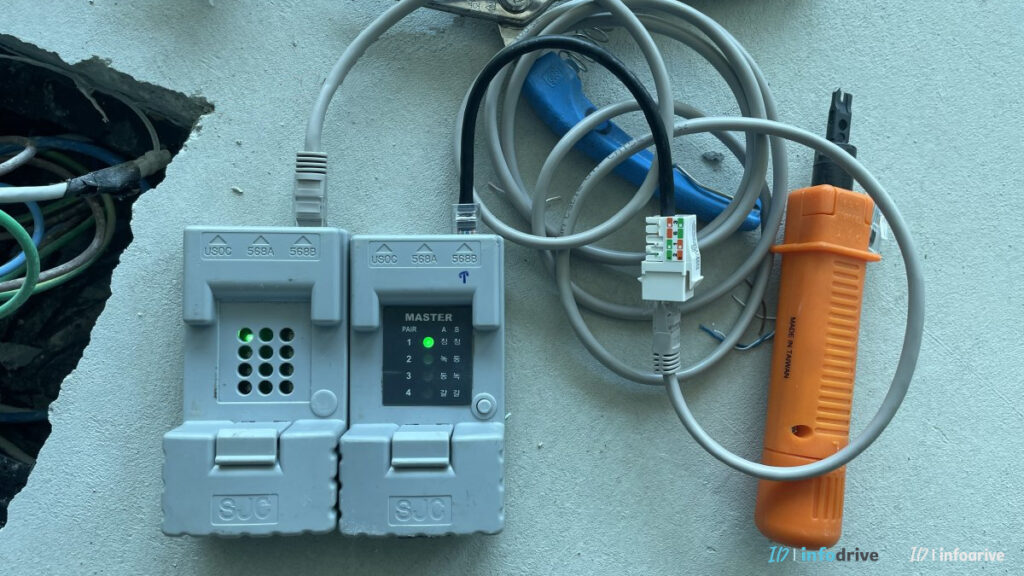

사진은 작업자 교육을 위해 접속 후 테스트를 시연하고 설명하는 모습입니다.
8. 모듈라잭 색상표는 보는 방향을 조심해야 합니다
모듈라잭 접속에서 초보자가 가장 많이 헷갈리는 부분은 색상표 방향입니다.
모듈라잭을 정면에서 볼 때와 뒤집어서 볼 때 색상 위치가 다르게 보일 수 있습니다.
또 제품에 따라 색상표가 위아래로 나뉘어 있거나, A/B 기준이 함께 표시되어 있어 처음 보면 혼동될 수 있습니다.
작업할 때는 아래 기준으로 확인하는 것이 좋습니다.
- 모듈라잭에 표시된 B 색상표를 먼저 찾기
- 매뉴얼의 T568B 그림과 모듈라잭 본체 표기를 함께 보기
- 커넥터 방향을 뒤집어 보고 있지 않은지 확인하기
- 흰색이 섞인 선과 단색 선을 구분하기
- 접속 후 랜테스터기로 최종 확인하기
특히 흰주황과 주황, 흰녹색과 녹색은 헷갈리기 쉽습니다.
색상표를 잘못 읽으면 랜테스터기에서 번호가 바뀌거나, 특정 번호가 나오지 않을 수 있습니다.
9. CAT.6 모듈라잭 접속 시 많이 하는 실수
CAT.6 모듈라잭 접속에서 자주 나오는 실수는 다음과 같습니다.
- T568A와 T568B 색상표를 혼동함
- 모듈라잭 방향을 반대로 보고 색상표를 잘못 읽음
- 흰주황과 주황을 바꿔 넣음
- 흰녹색과 녹색을 바꿔 넣음
- 케이블 외피를 너무 길게 벗김
- 꼬임쌍을 너무 많이 풀어버림
- 1P 펀치다운툴로 끝까지 누르지 않음
- 모듈라잭 캡을 닫으면서 선이 빠짐
- 랜테스터기 확인 없이 마감함
- 시스템박스 안에서 케이블이 심하게 꺾임
- 한쪽은 T568A, 한쪽은 T568B로 접속함
특히 작업량이 많은 현장에서는 처음 한두 개를 정확히 만들어놓고 테스트한 뒤, 같은 방식으로 반복하는 것이 좋습니다.
처음 기준이 틀리면 같은 실수가 여러 포트에서 반복될 수 있습니다.
10. 모듈라잭 접속 후 인터넷이 안 될 때 확인할 부분
CAT.6 랜선 모듈라잭 접속 후 인터넷이 안 된다면 아래 순서대로 확인하면 됩니다.
- 랜테스터기에서 1~8번이 순서대로 나오는지 확인
- 한쪽은 T568A, 한쪽은 T568B로 접속되지 않았는지 확인
- 모듈라잭 색상표를 반대로 본 것은 아닌지 확인
- 심선이 끝까지 눌렸는지 확인
- 케이블 외피가 너무 많이 벗겨지지 않았는지 확인
- 박스 안에서 케이블이 꺾여 접속부에 힘이 걸리지 않는지 확인
- 허브나 공유기 포트가 정상인지 확인
- 패치케이블이 정상인지 확인
- 통신단자함 쪽 연결이 맞는지 확인
- 그래도 안 되면 양쪽 모듈라잭을 다시 열어 색상 순서 확인
인터넷이 안 된다고 바로 케이블 불량으로 판단하기보다, 먼저 모듈라잭 접속 상태와 양쪽 결선 기준을 확인하는 것이 좋습니다.
특히 신축 현장에서는 통신단자함 쪽 패치패널이나 허브 연결이 아직 마감되지 않은 경우도 있으므로, 모듈라잭만 볼 것이 아니라 전체 연결 흐름을 함께 확인해야 합니다.
11. 현장에서 추천하는 CAT.6 모듈라잭 작업 순서
CAT.6 모듈라잭을 접속할 때는 아래 순서대로 작업하면 실수를 줄일 수 있습니다.
- 현장 결선 기준 확인
- 모듈라잭 제품 색상표 확인
- T568B 기준인지 확인
- 케이블 외피를 적당히 벗김
- 꼬임쌍을 필요한 만큼만 정리
- 색상표에 맞춰 심선을 배치
- 1P 펀치다운툴로 한 가닥씩 눌러 접속
- 남는 선 정리
- 모듈라잭 커버 또는 캡 닫기
- 랜테스터기로 1~8번 순서 확인
- 시스템박스 안에 케이블 정리
- 커버 마감
작업량이 많은 현장에서는 한 개를 먼저 테스트용으로 접속해보고, 정상 확인 후 같은 방식으로 반복하는 것이 좋습니다.
처음 한 개에서 T568B 순서가 맞는지 확인해두면 이후 작업 속도도 빨라지고 실수도 줄어듭니다.
12. 핵심 정리
CAT.6 랜선 모듈라잭 접속은 색상표와 테스트가 가장 중요합니다.
핵심만 정리하면 아래와 같습니다.
- 모듈라잭은 CAT.6 랜선을 벽면 랜포트나 시스템박스로 마감하는 부품입니다.
- RJ45 커넥터 작업과 모듈라잭 접속 작업은 방식이 다릅니다.
- T568B 기준 색상 순서는 흰주황, 주황, 흰녹색, 파랑, 흰파랑, 녹색, 흰갈색, 갈색입니다.
- 모듈라잭에 표시된 B 색상표를 기준으로 접속해야 합니다.
- 1P 펀치다운툴은 랜선 심선을 모듈라잭 단자에 눌러 고정하는 공구입니다.
- CAT.6 케이블은 꼬임쌍을 너무 많이 풀지 않는 것이 좋습니다.
- 접속 후에는 랜테스터기로 1번부터 8번까지 순서가 맞는지 확인해야 합니다.
- 시스템박스 안에서는 케이블이 꺾이거나 눌리지 않게 정리해야 합니다.
- 작업량이 많은 현장은 첫 포트를 테스트한 뒤 같은 방식으로 반복하는 것이 좋습니다.
상황별로 함께 보면 좋은 글
통신단자함 구조가 궁금할 때
방 랜포트가 어디로 연결되는지 찾고 싶을 때
벽면 랜포트 배선이 헷갈릴 때
통신단자함에서 인터넷이 안 될 때
110블록과 패치패널 차이가 궁금할 때
마무리
CAT.6 랜선 모듈라잭 접속은 어렵게 보이지만, 기준을 정해두면 반복 작업이 가능합니다.
이번 작업처럼 T568B 기준으로 접속한다면, 모듈라잭의 B 색상표에 맞춰 심선을 배치하고 1P 펀치다운툴로 정확히 눌러주면 됩니다.
다만 모듈라잭은 눈으로 보기에는 맞아 보여도 실제 접촉 불량이 생길 수 있습니다.
그래서 작업 후에는 반드시 랜테스터기로 1번부터 8번까지 순서가 맞는지 확인해야 합니다.
건축 중인 현장에서는 시스템박스 안에 케이블이 여러 가닥 모여 있고, 작업 후 마감이 들어가기 때문에 처음부터 색상 순서와 테스트 결과를 정확히 확인하는 것이 중요합니다.
모듈라잭 접속은 단순히 랜선을 꽂는 작업이 아니라, 나중에 방 랜포트와 장비가 안정적으로 연결되도록 만드는 기본 작업입니다.
