EM락을 설치했는데 퇴실버튼을 눌러도 문이 열리지 않거나, 버튼 LED는 들어오는데 실제로 문은 열리지 않는 경우가 있습니다.
이 문제는 EM락 고장보다 퇴실버튼 연결 방식, OPEN 단자, NO·NC·COM 접점 이해 부족에서 자주 발생합니다.
퇴실버튼은 단순한 스위치처럼 보이지만, EM락에서는 연결 방식에 따라 동작이 완전히 달라집니다.
특히 아래 상황이라면 퇴실버튼 배선을 먼저 확인해야 합니다.
- 퇴실버튼을 눌러도 문이 열리지 않음
- 버튼 LED는 켜지는데 EM락은 반응 없음
- 버튼을 누르지 않아도 문이 열려 있음
- 버튼을 누르면 잠겨야 할 때 열리거나 반대로 동작함
- 5핀 EM락과 7핀 EM락 연결 방식이 헷갈림
- NO·NC·COM 중 어떤 접점을 써야 할지 모름
EM락은 전원이 들어가면 문이 잠기고, 전원이 끊기거나 OPEN 신호가 들어오면 문이 열리는 구조입니다.
그래서 퇴실버튼을 연결할 때는 OPEN 단자 방식으로 연결할 것인지, 전원 차단 방식으로 연결할 것인지를 먼저 구분해야 합니다.
이번 글에서는 EM락 퇴실버튼 연결 방법을 OPEN 단자, NO·NC·COM 접점, LED 퇴실버튼 배선 주의사항까지 함께 정리해 보겠습니다.
EM락 퇴실버튼 연결 10초 요약
퇴실버튼은 실내에서 EM락을 열기 위해 사용하는 가장 기본적인 장치입니다.
OPEN 단자가 있는 EM락은 퇴실버튼 접점선 2가닥을 OPEN 단자에 연결하는 방식으로 사용할 수 있습니다.
OPEN 단자는 전원 단자가 아니라 문 열림 신호를 받는 입력 단자입니다.
OPEN 단자가 없는 5핀 EM락은 퇴실버튼으로 EM락 전원을 차단하는 구조를 확인해야 합니다.
NO는 평소에는 떨어져 있다가 버튼을 누르면 연결되는 접점입니다.
NC는 평소에는 연결되어 있다가 버튼을 누르면 끊어지는 접점입니다.
LED 퇴실버튼은 전원선과 접점선을 구분해야 하며, LED가 켜진다고 문 열림 신호가 정상이라는 뜻은 아닙니다.
1. 퇴실버튼은 EM락을 여는 가장 기본적인 장치입니다

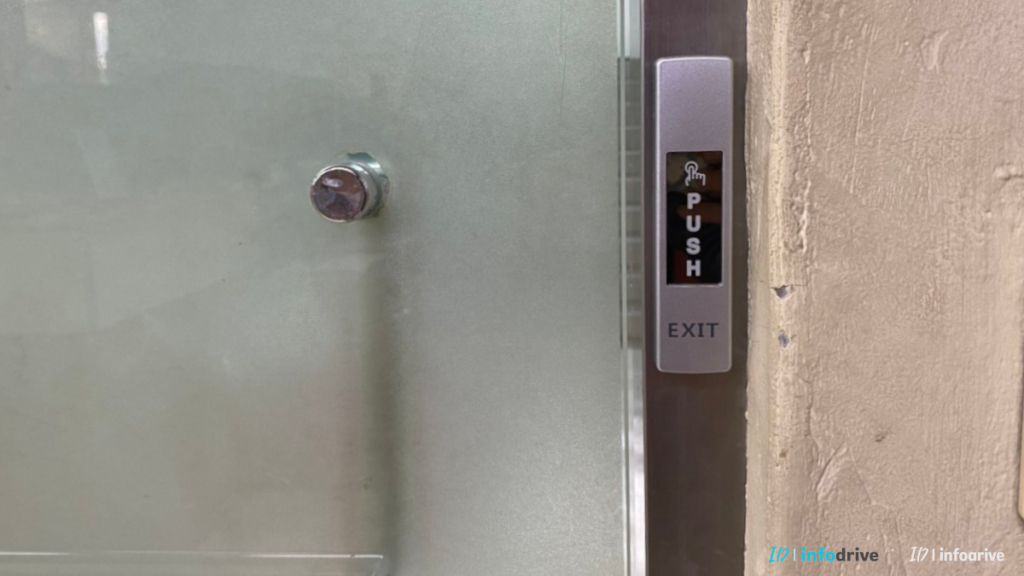

퇴실버튼은 실내에서 밖으로 나갈 때 EM락을 열기 위해 사용하는 버튼입니다.
출입통제 시스템에서는 지문인식기나 카드리더기가 외부에서 문을 열어주는 역할을 하고, 퇴실버튼은 내부에서 문을 열어주는 역할을 합니다.
기본 동작은 단순합니다.
- 버튼을 누름
- 내부 접점이 연결되거나 끊어짐
- EM락에 문 열림 신호가 전달됨
- 문이 열림
하지만 EM락 구조에 따라 퇴실버튼 연결 방식이 달라집니다.
OPEN 단자가 있는 EM락은 버튼 신호만 보내면 되고, OPEN 단자가 없는 EM락은 전원을 직접 차단해야 할 수 있습니다.
EM락 전체 흐름이 헷갈린다면 “EM락 문제 해결 가이드” 글에서 전원, OPEN 단자, 5핀·7핀 구조를 먼저 확인할 수 있습니다.
2. EM락은 전원이 들어가면 잠기고, 끊기면 열립니다
퇴실버튼 연결을 이해하려면 먼저 EM락의 기본 원리를 알아야 합니다.
EM락은 전자석 방식입니다.
- 전원 공급 → 문 잠김
- 전원 차단 또는 OPEN 신호 입력 → 문 열림
즉, EM락은 전원을 넣어서 여는 장치가 아닙니다.
문을 열려면 전원을 끊거나, OPEN 단자에 문 열림 신호를 줘야 합니다.
이 원리를 모르고 버튼을 연결하면 아래 문제가 생길 수 있습니다.
- 버튼을 눌러도 문이 열리지 않음
- 버튼을 누르지 않아도 문이 열린 상태가 됨
- NO와 NC를 반대로 연결함
- OPEN 단자에 전원을 넣음
- LED는 켜지지만 문 열림 신호는 전달되지 않음
퇴실버튼은 단순히 “버튼 선 두 가닥을 아무 곳에나 연결하는 장치”가 아닙니다.
EM락의 단자 구조를 먼저 보고 연결 방식을 정해야 합니다.
3. OPEN 단자가 있는 EM락은 퇴실버튼 연결이 가장 쉽습니다

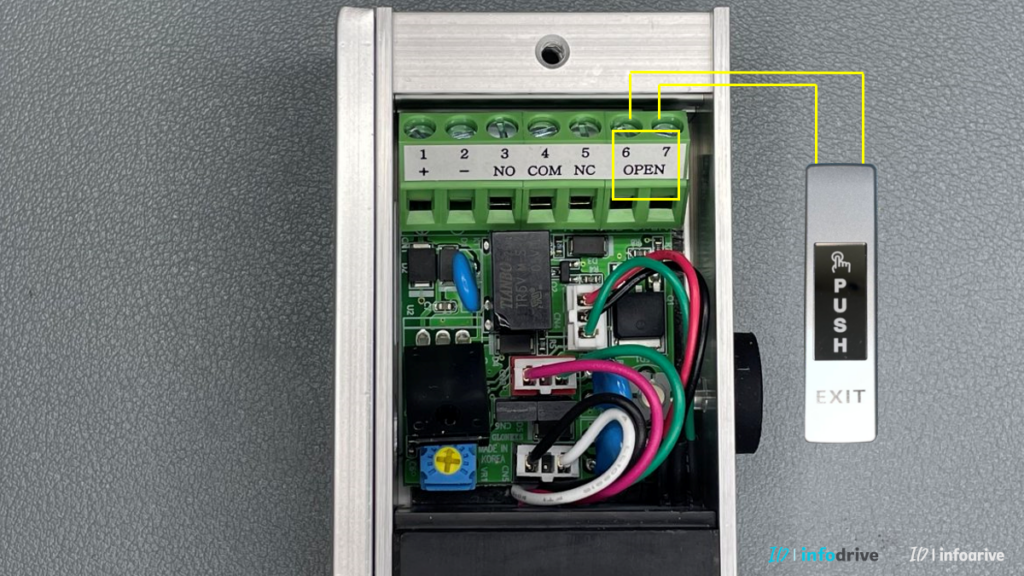

7핀 EM락처럼 OPEN 단자가 있는 제품은 퇴실버튼 연결이 비교적 쉽습니다.
기본 연결은 아래와 같습니다.
- 퇴실버튼 접점선 1가닥 → EM락 OPEN 단자
- 퇴실버튼 접점선 1가닥 → 다른 EM락 OPEN 단자
버튼을 누르면 퇴실버튼 내부 접점이 연결되고, EM락의 OPEN 단자 두 곳이 순간적으로 연결됩니다.
그러면 EM락이 문을 열라는 신호로 인식합니다.
정리하면 아래 흐름입니다.
퇴실버튼 누름
→ OPEN 단자 두 선 연결
→ EM락이 문 열림 신호로 인식
→ 문 열림
이 방식은 전원선을 직접 끊지 않기 때문에 초보자가 가장 이해하기 쉽습니다.
다만 중요한 점이 있습니다.
OPEN 단자는 전원 단자가 아닙니다.
문을 열라는 신호를 받는 입력 단자입니다.
OPEN 단자 구조가 헷갈린다면 “EM락 OPEN 단자 연결 방법” 글에서 퇴실버튼 선 2가닥을 어디에 연결해야 하는지 먼저 확인할 수 있습니다.
4. OPEN 단자가 없는 EM락은 전원 차단 방식으로 봐야 합니다
5핀 EM락처럼 OPEN 단자가 없는 제품도 있습니다.
이 경우에는 퇴실버튼을 EM락의 OPEN 단자에 연결하는 방식으로 사용할 수 없습니다.
연결할 OPEN 단자 자체가 없기 때문입니다.
OPEN 단자가 없는 EM락은 외부에서 EM락 전원을 끊어줘야 문이 열립니다.
기본 개념은 아래와 같습니다.
- 평소: EM락에 전원 공급 → 문 잠김
- 버튼 누름: 전원 차단 → 문 열림
이때는 NO·NC 접점 개념을 이해해야 합니다.
전원 차단 방식에서는 일반적으로 NC 접점을 사용합니다.
NC는 평소에는 연결되어 있고, 버튼을 누르면 끊어지는 접점입니다.
EM락 전원선 중 한쪽을 NC 접점에 직렬로 연결하면, 버튼을 눌렀을 때 전원이 끊기면서 문이 열립니다.
정리하면 아래와 같습니다.
- 평소: NC 접점 연결 → EM락 전원 유지 → 문 잠김
- 버튼 누름: NC 접점 끊김 → EM락 전원 차단 → 문 열림
OPEN 단자가 없는 EM락은 버튼을 어디에 연결하느냐보다 전원을 어디서 끊을 것인지가 핵심입니다.
5핀 EM락처럼 OPEN 단자가 없는 제품을 사용한다면 “EM락 5핀 구조 이해” 글에서 전원 차단 방식과 NC 접점 구조를 먼저 확인할 수 있습니다.
5. NO와 NC 차이를 이해해야 퇴실버튼 배선이 헷갈리지 않습니다
퇴실버튼 연결에서 가장 많이 헷갈리는 부분이 NO와 NC입니다.
NO와 NC는 버튼 접점의 동작 방식을 뜻합니다.
NO 접점
NO는 평소에는 연결되어 있지 않고, 버튼을 누르면 연결되는 접점입니다.
- 평소: 열림
- 버튼 누름: 연결됨
즉, 버튼을 눌렀을 때 신호를 보내는 구조입니다.
OPEN 단자 방식이나 지문인식기 입력 신호에는 NO 접점이 사용되는 경우가 많습니다.
NC 접점
NC는 평소에는 연결되어 있고, 버튼을 누르면 끊어지는 접점입니다.
- 평소: 연결됨
- 버튼 누름: 끊어짐
즉, 버튼을 눌렀을 때 전원을 차단하는 구조입니다.
OPEN 단자가 없는 EM락에서 전원 차단 방식으로 퇴실버튼을 연결할 때는 NC 접점을 이해해야 합니다.
이 차이를 반대로 이해하면 문이 계속 열려 있거나, 버튼을 눌러도 문이 열리지 않을 수 있습니다.
NO는 버튼을 누르면 연결되는 접점이고, NC는 버튼을 누르면 끊어지는 접점입니다. EM락 연결 방식에 따라 사용하는 접점이 달라집니다.
NO와 NC는 퇴실버튼뿐 아니라 지문인식기, 카드리더기, 릴레이 접점에서도 반복해서 나오는 개념입니다.
접점 구조가 헷갈린다면 “EM락 릴레이 연결 방법” 글에서 COM·NO·NC 접점 구조를 함께 확인할 수 있습니다.
6. LED 퇴실버튼은 전원선과 접점선을 구분해야 합니다
LED가 들어오는 퇴실버튼은 특히 주의해야 합니다.
일반 버튼은 선이 2가닥만 있는 경우가 많지만, LED 내장형 버튼은 선이 여러 가닥일 수 있습니다.
이때 선의 역할은 크게 나뉩니다.
- LED를 켜기 위한 전원선
- 문을 열기 위한 접점선
문을 여는 데 필요한 것은 접점선입니다.
LED 전원선만 연결하면 버튼에 불은 들어오지만, EM락은 열리지 않을 수 있습니다.
아래 증상이 있다면 전원선과 접점선을 혼동했을 가능성이 있습니다.
- 버튼 LED는 들어옴
- 버튼을 눌러도 문은 안 열림
- OPEN 단자에 한쪽 선만 연결됨
- 버튼 배선을 바꾸면 LED만 꺼짐
- 접점선 대신 전원선이 OPEN 단자에 연결됨
LED가 켜져 있다고 해서 퇴실버튼 신호가 정상이라는 뜻은 아닙니다.
버튼을 눌렀을 때 실제로 접점이 연결되는 선이 어떤 선인지 확인해야 합니다.
LED 퇴실버튼을 사용할 때는 제품 설명서의 배선 색상과 접점 표시를 확인하는 것이 좋습니다.
확실하지 않다면 멀티미터로 버튼을 눌렀을 때 연결되는 선을 확인해야 합니다.
7. 퇴실버튼은 출입통제기에 연결할 수도 있고 EM락에 직접 연결할 수도 있습니다
퇴실버튼을 어디에 연결해야 하는지 헷갈리는 경우가 많습니다.
현장 구조에 따라 두 가지 방식이 있습니다.
EM락 OPEN 단자에 직접 연결
OPEN 단자가 있는 EM락에서는 퇴실버튼을 EM락 OPEN 단자에 직접 연결할 수 있습니다.
이 방식은 단순합니다.
- 퇴실버튼 접점선 2가닥
- EM락 OPEN 단자 2곳 연결
- 버튼 누름
- 문 열림
소규모 출입문이나 단순 구성에서는 이 방식이 가장 쉽습니다.
출입통제기 입력 단자에 연결

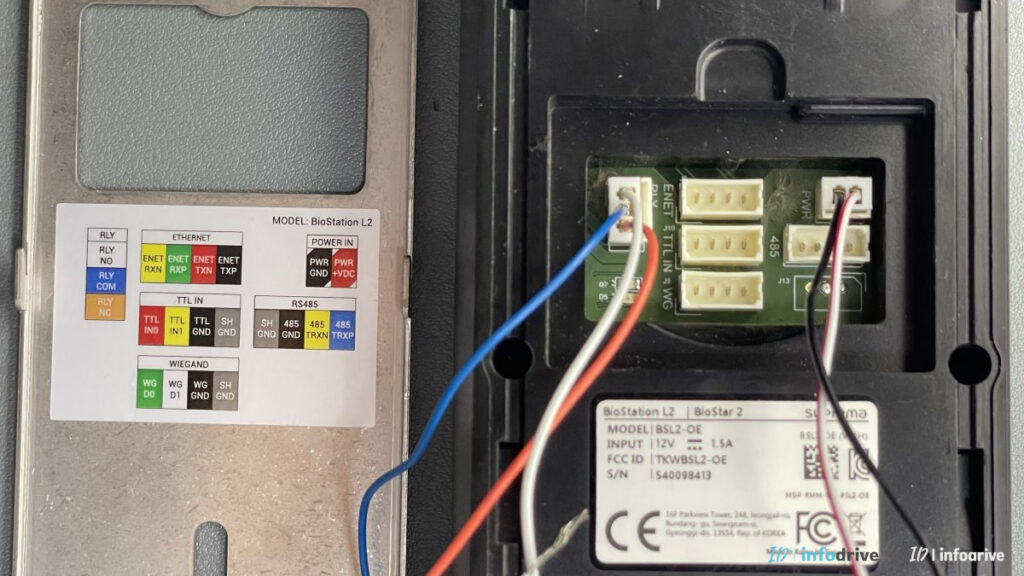

지문인식기나 출입통제기를 사용하는 경우에는 퇴실버튼을 장비의 EXIT 입력, BUTTON 입력, TTL 입력 등에 연결하는 방식도 있습니다.
이 경우 버튼은 EM락을 직접 여는 것이 아니라, 출입통제기에게 “퇴실 요청 신호”를 보내는 역할을 합니다.
흐름은 아래와 같습니다.
퇴실버튼 누름
→ 출입통제기 입력 동작
→ 출입통제기 릴레이 동작
→ EM락 전원 차단 또는 OPEN 신호 입력
→ 문 열림
즉, 현장에 출입통제기가 있다면 퇴실버튼을 EM락에 직접 연결할지, 출입통제기 입력으로 연결할지 먼저 정해야 합니다.
지문인식기와 카드리더기 릴레이 구조가 헷갈린다면 “EM락 릴레이 연결 방법” 글에서 COM·NO·NC 접점 연결을 함께 확인할 수 있습니다.
8. 퇴실버튼 연결 방식은 EM락 단자 구조에 따라 정해야 합니다
퇴실버튼 연결 방식은 제품마다 다를 수 있지만, 현장 기준으로는 아래처럼 정리하면 쉽습니다.
- OPEN 단자가 있는 EM락 → OPEN 단자 방식
- OPEN 단자가 없는 EM락 → 전원 차단 방식
- 출입통제기 사용 → 장비 입력 또는 릴레이 방식 확인
- LED 퇴실버튼 사용 → 전원선과 접점선 구분
- 비상버튼 사용 → 일반 퇴실버튼과 별도 기준으로 검토
가장 중요한 기준은 OPEN 단자의 유무입니다.
OPEN 단자가 있으면 퇴실버튼 접점선 2가닥을 OPEN 단자에 연결하면 됩니다.
OPEN 단자가 없으면 EM락 전원을 어떤 접점으로 차단할 것인지 정해야 합니다.
여기서 퇴실버튼과 비상버튼은 구분해야 합니다.
퇴실버튼은 평상시 출입을 위한 버튼이고, 비상버튼은 긴급 상황에서 전원 차단과 관련될 수 있습니다.
비상버튼까지 함께 구성하는 경우라면 단순 퇴실버튼 연결과 다르게 현장 설비와 안전 기준을 함께 확인하는 것이 좋습니다.
9. 퇴실버튼을 눌러도 문이 안 열릴 때 점검 순서
퇴실버튼을 눌러도 EM락이 열리지 않는다면 아래 순서대로 확인하면 됩니다.
- EM락 전원이 정상인지 확인합니다.
- EM락이 실제로 잠기는지 확인합니다.
- EM락에 OPEN 단자가 있는지 확인합니다.
- 퇴실버튼 접점선 2가닥이 맞는지 확인합니다.
- OPEN 단자에 접점선 2가닥이 연결되어 있는지 확인합니다.
- LED 전원선과 접점선을 혼동하지 않았는지 확인합니다.
- 5핀 EM락이라면 NC 전원 차단 구조가 맞는지 확인합니다.
- 출입통제기 입력으로 연결한 경우 장비 설정을 확인합니다.
- 버튼 자체 접점 불량 여부를 확인합니다.
- 그래도 안 되면 EM락 또는 출입통제기 릴레이를 확인합니다.
가장 먼저 확인할 것은 퇴실버튼 자체보다 연결 방식이 맞는지입니다.
OPEN 단자가 있는 제품인지, OPEN 단자가 없는 제품인지, 출입통제기를 거치는 구조인지 먼저 구분해야 합니다.
퇴실버튼을 눌러도 문이 열리지 않는 증상이 이미 발생했다면 “EM락 안 열릴 때 해결 방법” 글에서 OPEN 단자, 릴레이, 배선 점검 순서를 함께 확인할 수 있습니다.
10. 퇴실버튼 설치 위치와 케이블 보호도 함께 확인해야 합니다
퇴실버튼은 배선만 맞는다고 끝나는 장치가 아닙니다.
실제로는 사용자가 문을 나갈 때 자연스럽게 누를 수 있는 위치에 설치해야 합니다.
보통 문 손잡이 주변이나 출입 동선에서 눈에 잘 보이는 위치가 좋고, 현장에 따라 약 1.2m~1.5m 정도 높이에 설치하는 경우가 많습니다.
또 강화유리문이나 스테인리스 프레임 주변에 퇴실버튼을 설치할 때는 타공면과 케이블 보호도 중요합니다.
타공 부위가 날카로우면 케이블 피복이 벗겨져 단락이 생길 수 있고, 버튼을 고정하는 과정에서 선이 눌리거나 꺾일 수 있습니다.
따라서 퇴실버튼을 설치할 때는 버튼 위치, 타공 크기, 케이블 여유 길이, 피복 손상 여부를 함께 확인하는 것이 좋습니다.
11. 퇴실버튼 연결 시 가장 많이 하는 실수
퇴실버튼 연결에서 자주 나오는 실수는 다음과 같습니다.
- OPEN 단자가 아닌 곳에 연결함
- OPEN 단자에 전원을 넣음
- 퇴실버튼 전원선과 접점선을 혼동함
- NO와 NC를 반대로 이해함
- COM 단자를 사용하지 않음
- 5핀 EM락을 OPEN 방식으로 연결하려고 함
- 출입통제기 릴레이 설정을 하지 않음
- 버튼 LED가 켜진다고 정상으로 판단함
- 배선 한쪽만 연결함
- 퇴실버튼과 비상버튼을 같은 개념으로 봄
특히 LED 퇴실버튼은 불이 들어온다고 해서 정상 결선이라고 판단하면 안 됩니다.
LED 표시등은 시각적인 확인을 위한 보조 기능이고, EM락을 여는 실제 신호는 버튼 내부의 접점선을 통해 전달됩니다.
따라서 LED는 켜지는데 문이 열리지 않는다면, 전원선보다 접점선 연결을 먼저 확인해야 합니다.
12. EM락 퇴실버튼 연결 순서
처음 설치한다면 아래 순서대로 진행하는 것이 좋습니다.
- EM락이 5핀인지 7핀인지 확인합니다.
- OPEN 단자가 있는지 확인합니다.
- 퇴실버튼 접점선과 전원선을 구분합니다.
- OPEN 단자가 있으면 접점선 2가닥을 OPEN 단자에 연결합니다.
- OPEN 단자가 없으면 NC 접점으로 전원 차단 구조를 확인합니다.
- 출입통제기를 사용하는 경우 EXIT 입력 또는 릴레이 구조를 확인합니다.
- 버튼을 눌렀을 때 문이 열리는지 테스트합니다.
- 여러 번 반복 테스트합니다.
- 배선 단자 조임 상태를 확인합니다.
- 정상 동작 확인 후 배선을 마감합니다.
한 번에 지문인식기, 카드리더기, 리모컨 수신기까지 모두 연결하면 문제가 생겼을 때 원인을 찾기 어렵습니다.
처음에는 퇴실버튼만 연결해서 문이 열리는지 먼저 확인하고, 그다음 다른 장비를 연결하는 것이 좋습니다.
EM락 퇴실버튼 연결 핵심 정리
EM락 퇴실버튼 연결은 어렵지 않지만, OPEN 단자 방식과 전원 차단 방식을 구분해야 합니다.
핵심만 정리하면 아래와 같습니다.
- 퇴실버튼은 EM락을 여는 기본 장치입니다.
- OPEN 단자가 있는 EM락은 접점선 2가닥을 OPEN 단자에 연결합니다.
- OPEN 단자는 전원이 아니라 문 열림 신호 입력 단자입니다.
- OPEN 단자가 없는 EM락은 전원 차단 방식으로 봐야 합니다.
- 전원 차단 방식에서는 NC 접점 개념이 중요합니다.
- LED 퇴실버튼은 전원선과 접점선을 구분해야 합니다.
- 버튼 LED가 켜져도 문 열림 신호가 정상이라는 뜻은 아닙니다.
- 출입통제기를 사용하는 경우 버튼 입력 방식과 릴레이 동작을 함께 확인해야 합니다.
상황별 함께 보면 좋은 글
- EM락 문제 해결 가이드
- EM락 OPEN 단자 연결 방법
- EM락 안 열릴 때 해결 방법
- EM락 5핀 구조 이해
- EM락 릴레이 연결 방법
- EM락 SMPS 선택 방법
English Summary
This guide explains how to connect an exit button to an EM lock.
An exit button is used to release the EM lock from the inside of a door.
For EM locks with an OPEN terminal, the two contact wires from the exit button can be connected to the OPEN terminals.
For EM locks without an OPEN terminal, the exit button may need to be used in a power-cut control structure.
The OPEN terminal is not a power input terminal. It is usually a signal input terminal.
NO is a contact that closes when the button is pressed, while NC is a contact that opens when the button is pressed.
LED exit buttons may have both power wires and contact wires, so the LED lighting does not always mean the door release signal is working.
마무리
EM락 퇴실버튼 연결은 단순해 보이지만, EM락 단자 구조에 따라 방식이 달라집니다.
OPEN 단자가 있는 EM락은 퇴실버튼 접점선 2가닥을 OPEN 단자에 연결하면 됩니다.
하지만 OPEN 단자가 없는 EM락은 전원 차단 방식으로 구성해야 하므로 NO·NC 접점을 이해해야 합니다.
LED 퇴실버튼을 사용할 때는 전원선과 접점선을 구분하는 것도 중요합니다.
LED가 켜져도 접점선이 잘못 연결되어 있으면 문은 열리지 않을 수 있습니다.
퇴실버튼을 연결할 때는 먼저 EM락이 5핀인지 7핀인지 확인하고, OPEN 단자 유무를 확인한 뒤 연결 방식을 정하는 것이 좋습니다.
EM락은 구조만 이해하면 어렵지 않습니다.
전원, OPEN 단자, NO·NC 접점만 구분해도 퇴실버튼 연결 문제의 대부분을 줄일 수 있습니다.
