출입통제 시스템을 구성하다 보면 EM락과 함께 자주 나오는 장비가 있습니다.
바로 도어 스트라이크락입니다.
도어 스트라이크락은 이름 때문에 일반 도어락과 헷갈리기 쉽습니다.
하지만 두 장비는 설치 위치와 동작 방식이 다릅니다.
일반 도어락은 보통 문 자체에 설치되는 장치입니다.
건전지를 사용하고, 손잡이, 키패드, 카드인식부가 문에 붙어 있는 형태가 많습니다.
반면 도어 스트라이크락은 문이 아니라 문틀 홈에 설치되는 장치입니다.
기존 손잡이의 래치가 문틀에 걸리는 부분을 전기적으로 제어해 문을 열어주는 방식입니다.
EM락과도 구조가 다릅니다.
EM락은 자석으로 문을 붙잡는 방식이고, 도어 스트라이크락은 문틀 안에서 래치를 풀어주는 방식입니다.
그래서 도어 스트라이크락은 기존 손잡이를 유지하면서 출입통제기, 카드리더기, 지문인식기와 연동하고 싶을 때 검토할 수 있습니다.
하지만 설치가 쉬워 보인다고 아무 문에나 적용하면 안 됩니다.
문틀 구조, 래치 모양, 문 닫힘 방향, 방화문 구조, 전원 인가 방식이 맞지 않으면 문이 닫히지 않거나 래치가 걸리지 않는 문제가 생길 수 있습니다.
이번 글에서는 도어 스트라이크락의 기본 구조, 일반 도어락·EM락과의 차이, 설치 전 확인해야 할 문 구조를 초보자 기준으로 정리해 보겠습니다.
도어 스트라이크락 10초 요약
도어 스트라이크락은 문이 아니라 문틀 홈에 설치되는 장치입니다.
일반 도어락은 문에 설치되어 잠금과 해제를 수행하지만, 도어 스트라이크락은 기존 손잡이의 래치가 걸리는 문틀 쪽 부분을 전기적으로 제어합니다.
EM락은 자석으로 문을 붙잡는 방식이고, 도어 스트라이크락은 래치가 빠질 수 있도록 문틀 쪽 걸림부를 풀어주는 방식입니다.
도어 스트라이크락은 기존 손잡이를 유지하면서 출입통제기, 지문인식기, 카드리더기와 연동하고 싶을 때 검토할 수 있습니다.
하지만 문틀 홈 크기, 래치 위치, 문 닫힘 방향, 제품 크기가 맞지 않으면 설치가 어렵거나 문제가 반복될 수 있습니다.
방화문에 설치할 때는 구조와 안전 기준을 함께 확인해야 합니다.

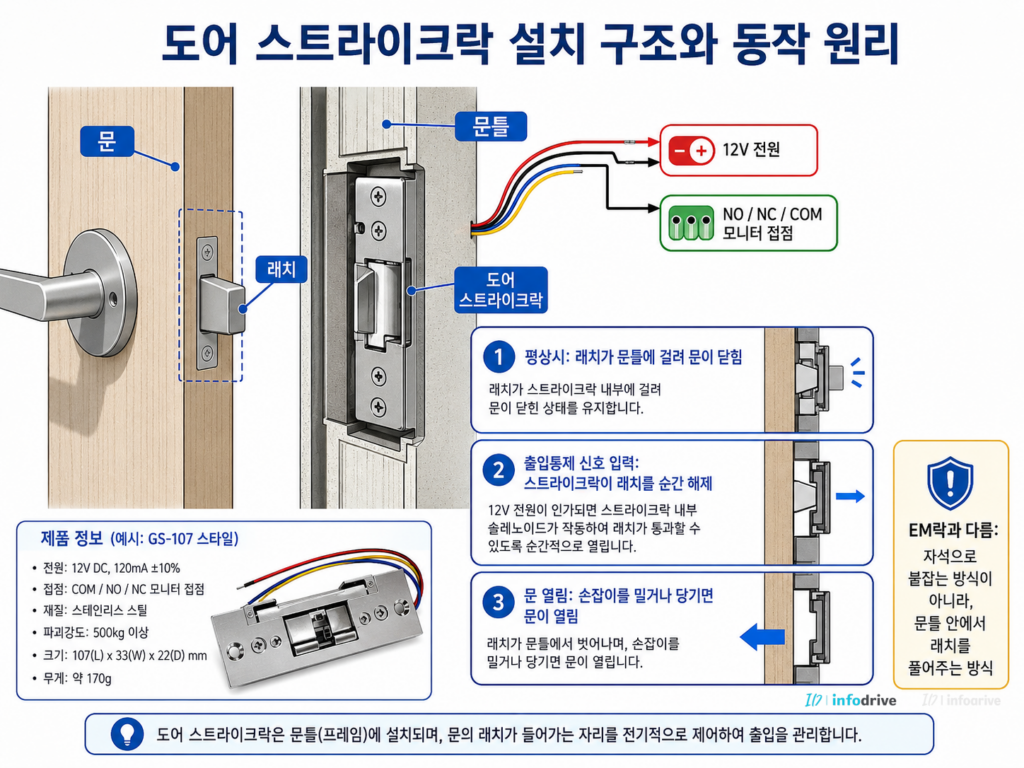

1. 도어 스트라이크락은 문이 아니라 문틀에 설치됩니다
도어 스트라이크락을 이해할 때 가장 먼저 알아야 할 부분은 설치 위치입니다.
일반 도어락은 문에 설치됩니다.
문에 본체가 붙고, 내부에 건전지가 들어가며, 손잡이와 래치가 함께 동작하는 구조입니다.
하지만 도어 스트라이크락은 문에 다는 장치가 아닙니다.
문틀에 설치됩니다.
문손잡이 쪽에는 래치가 있고, 문틀 쪽에는 그 래치가 걸리는 홈이 있습니다.
도어 스트라이크락은 이 문틀 쪽 홈에 설치되어 래치가 걸리는 부분을 전기적으로 제어합니다.
쉽게 말하면 아래와 같습니다.
- 문에는 기존 손잡이와 래치가 있음
- 문틀에는 래치가 걸리는 자리가 있음
- 도어 스트라이크락은 그 문틀 홈에 설치됨
- 출입통제 신호가 들어오면 래치 걸림부가 순간적으로 풀림
- 손잡이를 밀거나 당기면 문이 열림
즉, 도어 스트라이크락은 문 자체를 잠그는 장치라기보다 문틀에서 래치를 잡고 풀어주는 장치라고 이해하면 됩니다.

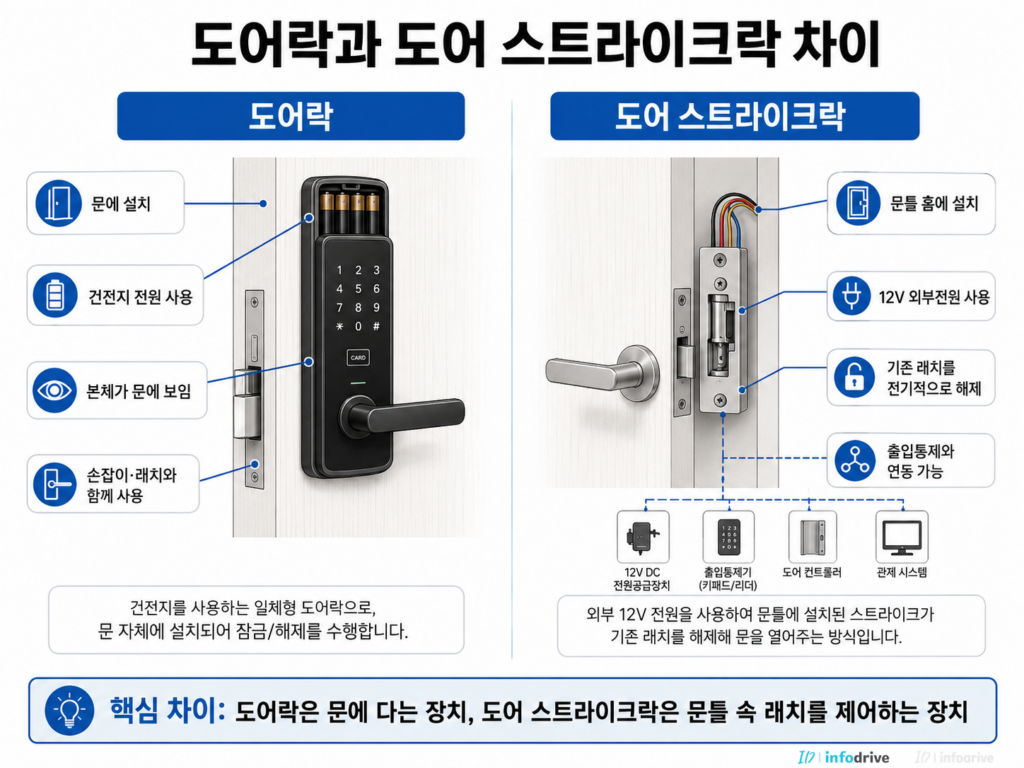

2. 일반 도어락과 도어 스트라이크락은 구조가 다릅니다
도어락과 도어 스트라이크락은 모두 문을 잠그고 여는 장치처럼 보이지만, 실제 구조는 다릅니다.
일반 도어락은 문에 설치됩니다.
키패드, 카드인식부, 손잡이, 모티스, 건전지함이 하나의 장치로 구성되는 경우가 많고, 제품에 따라 문에 타공을 하거나 기존 타공 위치를 활용해 설치합니다.
반대로 도어 스트라이크락은 문이 아니라 문틀 홈에 설치됩니다.
기존 문손잡이의 래치를 그대로 사용하면서, 래치가 걸리는 문틀 쪽 부분만 전기적으로 제어합니다.
여기서 가장 큰 차이는 가공 위치와 난이도입니다.
도어락은 보통 문 자체에 설치하지만, 도어 스트라이크락은 스트라이크락 본체가 문틀 안으로 들어가야 합니다.
일부 도어 스트라이크락은 무타공 제품으로 판매되기도 합니다.
하지만 여기서 말하는 무타공은 기존 문틀 홈과 래치 위치가 제품 규격에 잘 맞는 경우를 전제로 보는 것이 좋습니다.
실제 현장에서는 래치 위치가 조금 다르거나 문틀 홈이 좁으면 제품을 그대로 넣기 어렵기 때문에, 문틀 조정이나 부분 가공이 필요할 수 있습니다.
특히 스트라이크락은 제품 크기와 문틀 구조가 맞지 않으면 설치 난이도가 크게 올라갑니다.
- 스트라이크락 본체가 문틀 안에 들어가지 않음
- 래치 위치와 스트라이크락 걸림부가 맞지 않음
- 문틀을 과하게 절단해야 함
- 문이 닫혀도 래치가 정확히 걸리지 않음
- 문을 세게 닫아야 잠김
- 제품을 바꿔도 기존 가공 흔적이 남음
그래서 도어 스트라이크락은 제품을 먼저 고르기보다, 기존 문틀 홈 크기와 래치 위치를 먼저 확인한 뒤 기기를 선정하는 것이 중요합니다.
정리하면 아래와 같습니다.
- 일반 도어락: 문 자체에 설치
- 도어 스트라이크락: 문틀 홈에 설치
- 일반 도어락: 제품 자체가 잠금과 해제를 수행
- 도어 스트라이크락: 기존 래치가 걸리는 문틀 쪽 부분을 제어
- 일반 도어락: 문 두께와 타공 위치가 중요
- 도어 스트라이크락: 문틀 홈 크기와 래치 위치가 중요
이 차이를 이해하면 도어 스트라이크락이 왜 “문에 붙이는 도어락”이 아니라 “문틀에 넣는 전기식 래치 제어 장치”인지 쉽게 알 수 있습니다.
3. EM락과 도어 스트라이크락은 문을 잡는 방식이 다릅니다
도어 스트라이크락은 EM락과도 다릅니다.
EM락은 전자석 방식입니다.
전원이 들어가면 자석 힘으로 아마추어판을 붙잡고, 전원이 끊기면 문이 열리는 구조입니다.
반면 도어 스트라이크락은 자석으로 문을 붙잡지 않습니다.
문손잡이의 래치가 문틀에 걸리는 부분을 전기적으로 풀어주는 방식입니다.
정리하면 아래와 같습니다.
- EM락: 자석으로 문을 붙잡는 장치
- 도어 스트라이크락: 문틀 안에서 래치를 풀어주는 장치
이 차이를 알고 있어야 문 구조에 맞는 장비를 선택할 수 있습니다.
EM락은 문 상단이나 문틀에 본체와 아마추어판을 설치해 자력으로 문을 잡습니다.
도어 스트라이크락은 문틀 안에 장치를 넣고, 기존 손잡이의 래치가 빠질 수 있도록 문틀 쪽 걸림부를 순간적으로 풀어줍니다.
즉, EM락은 문을 붙잡는 방식이고, 도어 스트라이크락은 문손잡이 래치를 풀어주는 방식입니다.
EM락과 도어 스트라이크락 중 어떤 장비가 맞을지 헷갈린다면 “EM락·도어락·스트라이크락 차이” 글에서 장비별 설치 위치와 동작 방식을 함께 비교해 볼 수 있습니다.
4. 도어 스트라이크락은 래치 구조가 맞아야 설치할 수 있습니다
도어 스트라이크락 설치에서 가장 중요한 것은 래치 구조입니다.
래치는 문손잡이를 닫았을 때 문틀에 걸리는 금속 걸쇠입니다.
도어 스트라이크락은 이 래치가 들어오는 위치에 맞춰 설치됩니다.
따라서 설치 전에는 아래를 먼저 확인해야 합니다.
- 래치가 원형인지 사각형인지
- 래치가 문틀에 어느 깊이로 들어가는지
- 문이 닫힐 때 래치 위치가 일정한지
- 문을 세게 닫아야만 래치가 걸리는지
- 문틀 안쪽에 스트라이크락이 들어갈 공간이 있는지
- 문틀을 가공해도 구조상 문제가 없는지
- 방화문 기능에 영향을 주지 않는지
도어 스트라이크락은 제품만 좋다고 되는 장비가 아닙니다.
문 구조와 래치 위치가 맞아야 정상적으로 동작합니다.
실제 제품을 보면 도어 스트라이크락은 얇고 긴 금속 장치처럼 보입니다.
하지만 이 장치가 문틀 안으로 들어가야 하므로, 문틀 가공 위치가 조금만 틀어져도 문제가 생길 수 있습니다.
5. 도어 스트라이크락은 전기 신호로 래치 걸림부를 풀어줍니다
도어 스트라이크락의 동작 흐름은 비교적 단순합니다.
평상시에는 래치가 문틀에 걸려 문이 닫힌 상태를 유지합니다.
출입통제기, 카드리더기, 지문인식기, 버튼 등에서 문 열림 신호가 들어오면 도어 스트라이크락이 순간적으로 동작합니다.
이때 문틀 쪽 걸림부가 풀리고, 손잡이를 밀거나 당기면 문이 열립니다.
흐름은 아래와 같습니다.
- 평상시: 래치가 문틀에 걸려 문이 닫힘
- 출입통제 신호 입력: 스트라이크락이 래치 걸림부를 순간 해제
- 문 열림: 손잡이를 밀거나 당기면 문이 열림
- 신호 종료: 다시 잠김 상태로 복귀
여기서 중요한 것은 도어 스트라이크락이 문을 자동으로 밀어서 열어주는 장치가 아니라는 점입니다.
도어 스트라이크락은 래치가 빠질 수 있도록 길을 열어주는 장치입니다.
문은 사람이 밀거나 당겨야 열립니다.
6. Fail Secure와 Fail Safe 타입을 구분해야 합니다
도어 스트라이크락은 제품 타입에 따라 정전 시 동작이 달라질 수 있습니다.
대표적으로 Fail Secure와 Fail Safe 개념이 있습니다.
Fail Secure 방식
Fail Secure는 보통 전원이 들어갔을 때 열리는 방식으로 이해하면 됩니다.
- 평상시: 문 잠김
- 전원 인가 시: 잠금 해제
- 정전 시: 문 잠김 유지
보안이 중요한 공간에서는 Fail Secure 방식이 사용될 수 있습니다.
Fail Safe 방식
Fail Safe는 전원이 끊겼을 때 열리는 방식입니다.
- 평상시: 문 잠김
- 전원 차단 시: 잠금 해제
- 정전 시: 문 열림 가능
피난이나 안전이 중요한 출입문에서는 Fail Safe 구조가 검토될 수 있습니다.
다만 실제 적용은 현장 목적, 소방 기준, 문 종류, 출입통제 설계에 따라 달라집니다.
따라서 제품을 고르기 전에 반드시 아래를 확인해야 합니다.
- 전원이 들어가면 열리는 제품인지
- 전원이 끊기면 열리는 제품인지
- 순간 전원으로 동작하는 제품인지
- 전원을 계속 유지해야 하는 제품인지
이 부분을 확인하지 않으면 정전 시 예상과 다르게 문이 잠기거나 열릴 수 있습니다.

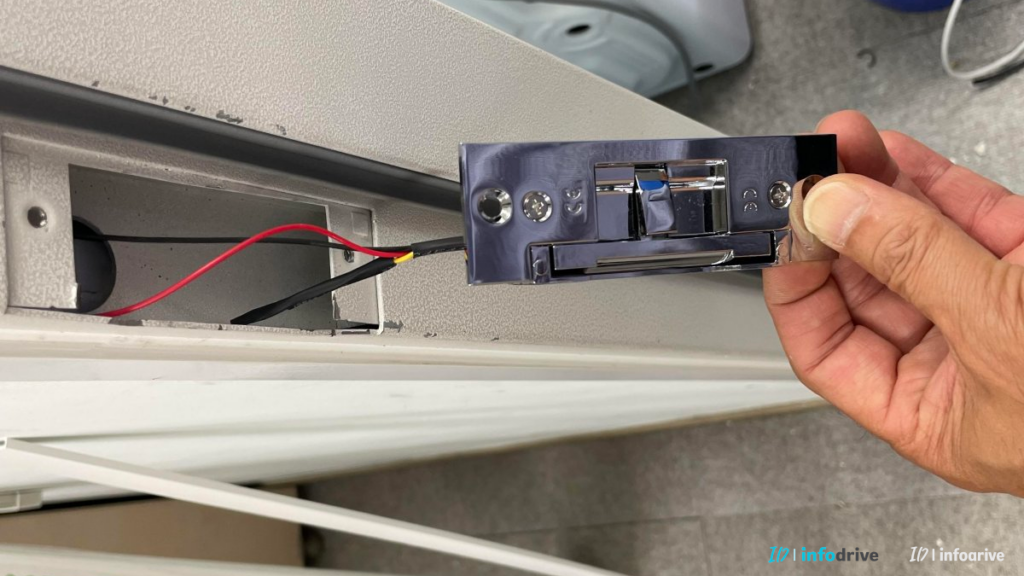

7. 문틀 가공은 정확도가 가장 중요합니다
도어 스트라이크락 설치에서 가장 어려운 부분은 문틀 가공입니다.
EM락은 본체와 아마추어판 위치를 맞추는 방식입니다.
하지만 도어 스트라이크락은 문틀 안쪽을 잘라내고 장치를 삽입해야 합니다.
그래서 문틀 가공 위치가 조금만 틀어져도 문제가 생깁니다.
대표적인 문제는 아래와 같습니다.
- 문이 닫히지만 잠기지 않음
- 래치가 스트라이크락에 걸리지 않음
- 문을 세게 닫아야 잠김
- 손잡이를 돌려도 문이 잘 열리지 않음
- 스트라이크락 동작 소리는 나는데 래치가 빠지지 않음
- 문틀이 과하게 절단되어 마감이 지저분해짐
도어 스트라이크락은 전기 배선보다 기계적인 위치 정렬이 더 중요할 때가 많습니다.
특히 무타공형으로 소개되는 제품도 현장 조건이 맞지 않으면 완전한 무가공 설치가 어려울 수 있습니다.
기존 문틀 홈이 제품 크기와 맞고, 래치가 스트라이크락 걸림부에 정확히 들어와야 설치가 쉬워집니다.
반대로 래치 위치가 어긋나 있거나 문틀 내부 공간이 부족하면 부분 가공이나 제품 변경이 필요할 수 있습니다.
그래서 설치 전에는 제품 외형 치수, 문틀 두께, 래치 위치, 문 닫힘 상태를 먼저 확인해야 합니다.
8. 일반 방화문은 설치 전 구조 확인이 특히 중요합니다
도어 스트라이크락은 모든 방화문에 쉽게 적용되는 장비가 아닙니다.
일부 방화문은 래치가 들어가는 문틀 구조가 도어 스트라이크락과 맞지 않을 수 있습니다.
또 문틀 내부 공간이 부족하거나, 가공 후 강도가 약해질 수 있습니다.
특히 일반 방화문에서는 아래를 반드시 확인해야 합니다.
- 기존 래치가 문틀에 정확히 걸리는 구조인지
- 스트라이크락이 들어갈 공간이 있는지
- 래치가 풀릴 때 이동할 여유가 있는지
- 문 닫힘 방향과 제품 방향이 맞는지
- 문틀 절단 후 강도가 약해지지 않는지
- 방화문 기능에 영향을 주지 않는지
도어 스트라이크락은 구조가 맞으면 깔끔하게 설치할 수 있지만, 구조가 맞지 않으면 설치 후 문제가 반복될 수 있습니다.
따라서 방화문에 설치할 때는 제품을 먼저 고르기보다 문틀과 래치 구조를 먼저 확인하는 것이 좋습니다.
9. 지문인식기·카드리더기와는 릴레이 접점으로 연결합니다
도어 스트라이크락은 출입통제기, 지문인식기, 카드리더기와 연동할 수 있습니다.
기본적으로는 릴레이 접점을 이용합니다.
출입통제 장비에는 보통 아래 접점이 있습니다.
- COM
- NO
- NC
제품 타입에 따라 COM·NO를 사용할 수도 있고, COM·NC를 사용할 수도 있습니다.
중요한 것은 도어 스트라이크락의 동작 방식입니다.
- 전원 인가 시 열리는 타입인지
- 전원 차단 시 열리는 타입인지
- 순간 전원으로 열리는 타입인지
- 계속 전원을 유지해야 하는 타입인지
이 기준에 따라 NO와 NC 사용이 달라질 수 있습니다.
따라서 도어 스트라이크락을 연결할 때는 “무조건 NO” 또는 “무조건 NC”로 외우기보다, 제품 타입과 동작 방식을 기준으로 봐야 합니다.
출입통제기나 지문인식기 릴레이 접점 구조가 헷갈린다면 “EM락 릴레이 연결 방법” 글에서 COM·NO·NC 접점의 기본 개념을 함께 확인할 수 있습니다.
10. 전원은 제품 정격에 맞춰야 합니다
도어 스트라이크락은 보통 DC 12V 제품이 많이 사용되지만, 제품에 따라 전압이 다를 수 있습니다.
설치 전에는 반드시 제품 라벨이나 설명서를 확인해야 합니다.
확인할 부분은 아래와 같습니다.
- 정격 전압
- 소비전류
- 순간 동작인지 연속 동작인지
- 극성 구분이 필요한지
- 출입통제기에서 전원을 공급할지
- 별도 SMPS를 사용할지
전원 용량이 부족하면 스트라이크락이 “딸깍” 소리만 나고 래치가 제대로 풀리지 않을 수 있습니다.
또 여러 장비를 같은 전원에 연결한다면 전체 소비전류를 계산해야 합니다.
도어 스트라이크락도 EM락처럼 전원, 접점, 장비 타입을 함께 봐야 합니다.
전원 용량과 12V SMPS 선택이 헷갈린다면 “EM락 SMPS 선택 방법” 글에서 전압과 소비전류 계산 기준을 함께 확인할 수 있습니다.
11. 도어 스트라이크락은 이런 현장에 적합합니다
도어 스트라이크락은 기존 손잡이 구조를 유지하고 싶을 때 검토할 수 있습니다.
예를 들면 아래와 같은 현장입니다.
- 사무실 출입문
- 학교나 학원 출입문
- 병원 내부 출입문
- 공공기관 일부 출입문
- 기존 손잡이를 유지해야 하는 문
- EM락을 외부에 노출하고 싶지 않은 문
- 래치 구조가 스트라이크락과 잘 맞는 문
반대로 아래 현장에서는 신중해야 합니다.
- 문틀 가공이 어려운 방화문
- 래치 위치가 맞지 않는 문
- 문 처짐이 심한 문
- 문 닫힘 상태가 불안정한 문
- 피난 안전 기준 검토가 필요한 출입문
- 출입문 구조상 래치가 정상적으로 빠지기 어려운 문
이런 경우에는 EM락, 데드볼트, 전기정, 도어 스트라이크락 중 어떤 장비가 더 적합한지 먼저 비교해야 합니다.
12. 설치 후 자주 생기는 문제
도어 스트라이크락 설치 후 생기는 문제는 대부분 전기 문제보다 구조 문제인 경우가 많습니다.
대표적인 증상은 아래와 같습니다.
- 문이 닫히지만 잠기지 않음
- 문이 닫힐 때 래치가 걸리지 않음
- 스트라이크락 소리는 나는데 문이 열리지 않음
- 문을 세게 닫아야 잠김
- 래치가 걸리는 위치가 매번 달라짐
- 정전 시 예상과 다르게 동작함
- 지문인식기 인증은 되는데 문이 열리지 않음
- NO·NC 접점 설정이 반대로 되어 있음
이런 문제가 생기면 아래 순서로 확인하는 것이 좋습니다.
- 문손잡이 래치 위치를 확인합니다.
- 스트라이크락 설치 위치를 확인합니다.
- 문 닫힘 방향을 확인합니다.
- Fail Safe / Fail Secure 타입을 확인합니다.
- 전원 정격을 확인합니다.
- COM·NO·NC 접점을 확인합니다.
- 지문인식기 릴레이 동작을 확인합니다.
- 문틀 가공 위치를 확인합니다.
- 문 처짐 여부를 확인합니다.
- 여러 번 닫고 열면서 반복 테스트합니다.
13. 도어 스트라이크락 설치 견적 문의 전에 확인할 것
도어 스트라이크락은 제품 가격보다 기존 문틀과 래치 구조가 맞는지가 설치 난이도에 더 큰 영향을 줍니다.
제품이 문틀 홈에 바로 들어가면 비교적 간단하게 설치할 수 있지만, 래치 위치가 맞지 않거나 문틀 내부 공간이 부족하면 문틀 가공, 래치 위치 조정 또는 다른 제품 선택이 필요할 수 있습니다.
설치업체에 문의할 때는 아래 내용을 미리 준비하는 것이 좋습니다.
- 출입문 전체 사진
- 문이 닫힌 상태의 문틀 사진
- 손잡이 래치와 문틀 홈 근접 사진
- 문이 안으로 열리는지 밖으로 열리는지
- 철문, 알루미늄문, 목문, 방화문 여부
- 출입문 수량
- 기존 카드리더기나 지문인식기 유무
- 사용 중인 전원공급기와 장비 모델명
- 정전 시 문이 열려야 하는지 잠겨야 하는지
- 퇴실버튼과 비상 개방 장치 설치 여부
특히 방화문, 피난 동선과 관련된 출입문, 소방설비 연동이 필요한 현장은 제품만 구매해 임의로 문틀을 가공하기보다 전문 시공업체를 통해 설치 가능 여부와 견적을 먼저 확인하는 것이 안전합니다.
무타공 제품으로 판매되는 도어 스트라이크락도 기존 문틀 홈과 래치 위치가 맞지 않으면 추가 가공이 필요할 수 있습니다. 제품을 주문하기 전에 문틀 홈 크기와 제품 외형 치수를 비교하는 것이 좋습니다.
도어 스트라이크락 핵심 정리
도어 스트라이크락은 문틀에 설치되어 문손잡이 래치를 전기적으로 풀어주는 장치입니다.
핵심만 정리하면 아래와 같습니다.
- 도어 스트라이크락은 문에 다는 도어락이 아닙니다.
- 도어 스트라이크락은 문틀 홈에 설치됩니다.
- 기존 손잡이의 래치가 문틀에 걸리는 부분을 전기적으로 제어합니다.
- EM락처럼 자석으로 문을 붙잡는 방식이 아닙니다.
- 문틀 가공과 래치 정렬이 매우 중요합니다.
- Fail Safe와 Fail Secure 타입을 구분해야 합니다.
- 전원 인가 시 열리는지, 전원 차단 시 열리는지 확인해야 합니다.
- 지문인식기나 카드리더기와는 릴레이 접점으로 연동합니다.
- 방화문 구조에서는 설치 가능 여부를 더 신중하게 확인해야 합니다.
- 문이 닫히지 않거나 잠기지 않는 문제는 대부분 래치 위치와 문틀 가공에서 발생합니다.
상황별 함께 보면 좋은 글
도어 스트라이크락뿐 아니라 EM락의 전원, 퇴실버튼, OPEN 단자 문제까지 한 번에 구분하고 싶다면 아래 글에서 전체 점검 순서를 확인하면 됩니다.
EM락 문제 해결 가이드
출입문이 닫혀도 EM락이 제대로 붙지 않거나 문 처짐과 위치 불량이 의심된다면 아래 글을 함께 확인하면 됩니다.
EM락 설치 후 문이 안 붙을 때 해결 방법
English Summary
This guide explains the structure and installation points of a door strike lock.
A door strike lock is installed in the door frame, not on the door itself.
Unlike a general door lock, it controls the latch receiving area in the frame.
An EM lock holds the door with magnetic force, while a door strike lock releases the latch mechanically and electrically.
Before installation, the latch position, frame cutout size, door closing direction, and product dimensions should be checked.
Fail Secure and Fail Safe types should also be distinguished because their behavior during power loss can be different.
Door strike locks can be connected to fingerprint readers, card readers, or access controllers through relay contacts.
Most installation problems are related to latch alignment, frame cutting, door sagging, or incorrect product selection.
마무리
도어 스트라이크락은 출입통제 시스템에서 많이 사용되는 장비지만, EM락과 구조가 전혀 다릅니다.
EM락은 자석으로 문을 붙잡는 방식이고, 도어 스트라이크락은 문틀 쪽에서 문손잡이 래치를 풀어주는 방식입니다.
그래서 도어 스트라이크락은 전기 배선만 맞는다고 끝나는 장비가 아닙니다.
문틀 가공 위치, 래치 모양, 문 닫힘 방향, Fail Safe와 Fail Secure 타입, 방화문 구조까지 함께 확인해야 안정적으로 설치할 수 있습니다.
특히 일반 방화문이나 문틀 구조가 맞지 않는 현장에서는 제품을 먼저 구입하기보다, 기존 도어 잠금부와 래치가 스트라이크락과 맞는지 먼저 확인하는 것이 좋습니다.
도어 스트라이크락은 구조만 맞으면 깔끔하고 실용적인 출입통제 장비가 될 수 있지만, 구조가 맞지 않으면 설치 후 문제가 반복될 수 있습니다.
