랜선을 랜테스터기에 연결했을 때 1번부터 4번까지 녹색불이 차례대로 들어오는 경우가 있습니다.
그런데 어떤 랜선은 2번과 3번만 녹색으로 표시되거나, 특정 번호에서 빨간불이 깜빡이기도 합니다.
인터넷이 연결되면 그대로 사용해도 되는지, 빨간불이 랜테스터기 고장을 뜻하는지 헷갈릴 수 있습니다.
이번 글에서는 SB-L100 페어 방식 랜테스터기를 기준으로 녹색불과 빨간불의 의미, 2번과 3번만 녹색으로 표시돼도 인터넷이 되는 이유를 쉽게 설명합니다.
10초 요약
1번부터 4번까지 모두 녹색으로 순서대로 들어오면 랜선 네 페어가 기본적으로 올바르게 연결된 상태입니다.
2번과 3번만 녹색이어도 100메가 인터넷은 연결될 수 있습니다. 하지만 기가인터넷에 필요한 8가닥 전체가 정상이라는 뜻은 아닙니다.
특정 페어가 표시되지 않으면 단선이나 접촉 불량을 먼저 확인합니다.
특정 페어가 빨간색으로 표시되면 양쪽 랜선의 색상 순서나 접속 위치가 서로 다른지 확인해야 합니다.
SB-L100은 잘못 연결된 페어를 REMOTE 쪽의 빨간불로 표시하므로, 결과는 REMOTE 쪽을 기준으로 확인합니다.
1. 랜테스터기 빨간불은 고장이 아닐 수 있습니다
랜선을 연결한 뒤 빨간불이 들어온다고 해서 랜테스터기가 고장 난 것은 아닙니다.
SB-L100에서는 올바르게 연결된 페어는 녹색으로 표시하고, 연결 순서나 위치가 맞지 않는 페어는 REMOTE 쪽에서 빨간색으로 표시합니다.
따라서 빨간불이 보이면 테스터기를 교체하기 전에 어느 번호에서 빨간색이 나타나는지 먼저 확인해야 합니다.
정상으로 사용하던 랜선을 연결했을 때는 모두 녹색인데, 새로 만든 랜선에서만 빨간색이 나온다면 랜선 접속 문제일 가능성이 큽니다.
이때는 RJ45 플러그나 벽면 모듈러잭의 색상 순서를 다시 확인합니다.

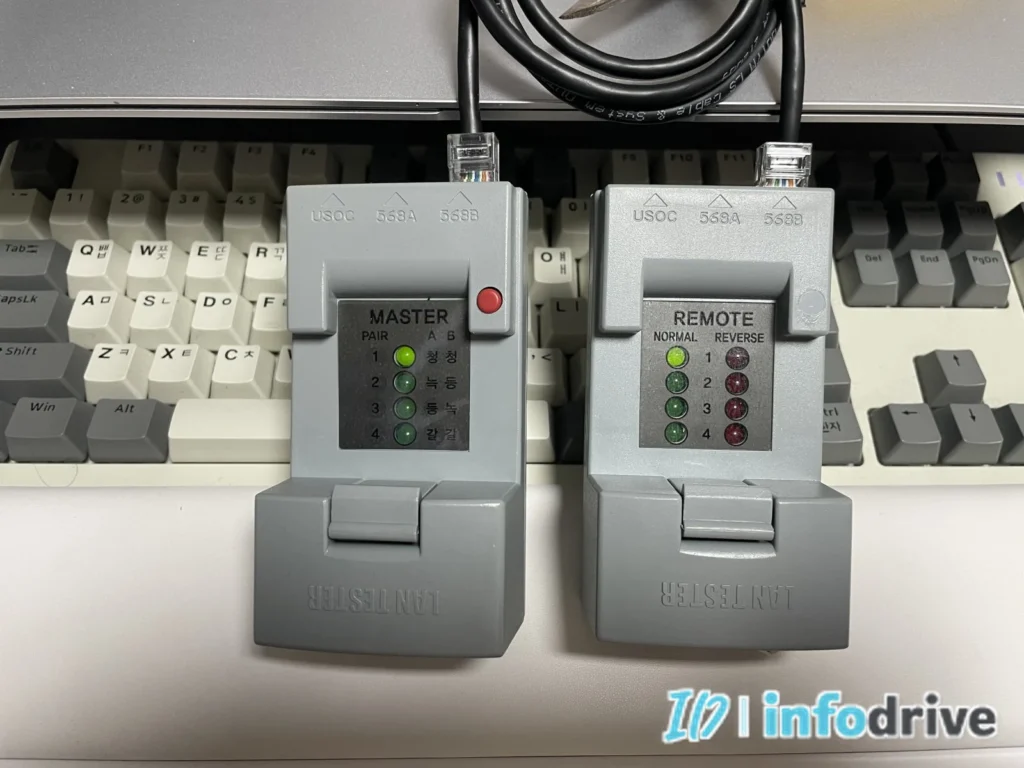

2. 1번부터 4번까지 모두 녹색이면 기본 결선은 정상입니다
페어 방식 랜테스터기는 랜선의 8가닥을 두 가닥씩 묶어 네 개의 페어로 표시합니다.
정상적으로 접속된 랜선은 다음 순서로 녹색불이 들어옵니다.
1번 → 2번 → 3번 → 4번
네 번호가 모두 녹색으로 차례대로 표시된다면 랜선의 네 페어가 서로 맞게 연결됐다는 뜻입니다.
다만 이 결과만으로 랜선의 속도와 품질까지 모두 확인되는 것은 아닙니다.
랜테스터기는 선이 연결됐는지와 순서가 맞는지를 확인하는 장비입니다. CAT.5e나 CAT.6의 실제 전송 성능, 장거리 신호 손실과 인터넷 회선 속도까지 측정하는 장비는 아닙니다.
3. 특정 번호가 아예 들어오지 않을 때
1번부터 4번 중 특정 번호가 표시되지 않을 수 있습니다.
예를 들어 다음처럼 3번만 들어오지 않는 경우입니다.
1번 → 2번 → 미점등 → 4번
이런 상태는 선 순서가 잘못됐다기보다 해당 페어의 한 가닥이 연결되지 않았거나 접촉이 불안정한 경우가 많습니다.
다음 부분을 확인합니다.
- 랜선 한 가닥이 RJ45 플러그 끝까지 들어갔는지
- 압착 단자가 랜선을 제대로 누르고 있는지
- 모듈러잭 홈에 선이 완전히 접속됐는지
- 랜선 중간이 눌리거나 끊어지지 않았는지
- 통신단자함과 벽 랜포트 사이에 단선이 없는지
RJ45 플러그를 새로 작업한 직후라면 플러그 안쪽의 선 길이와 압착 상태를 먼저 확인합니다.
벽 랜포트라면 모듈러잭에 눌러 넣은 선이 빠지지 않았는지 확인합니다.

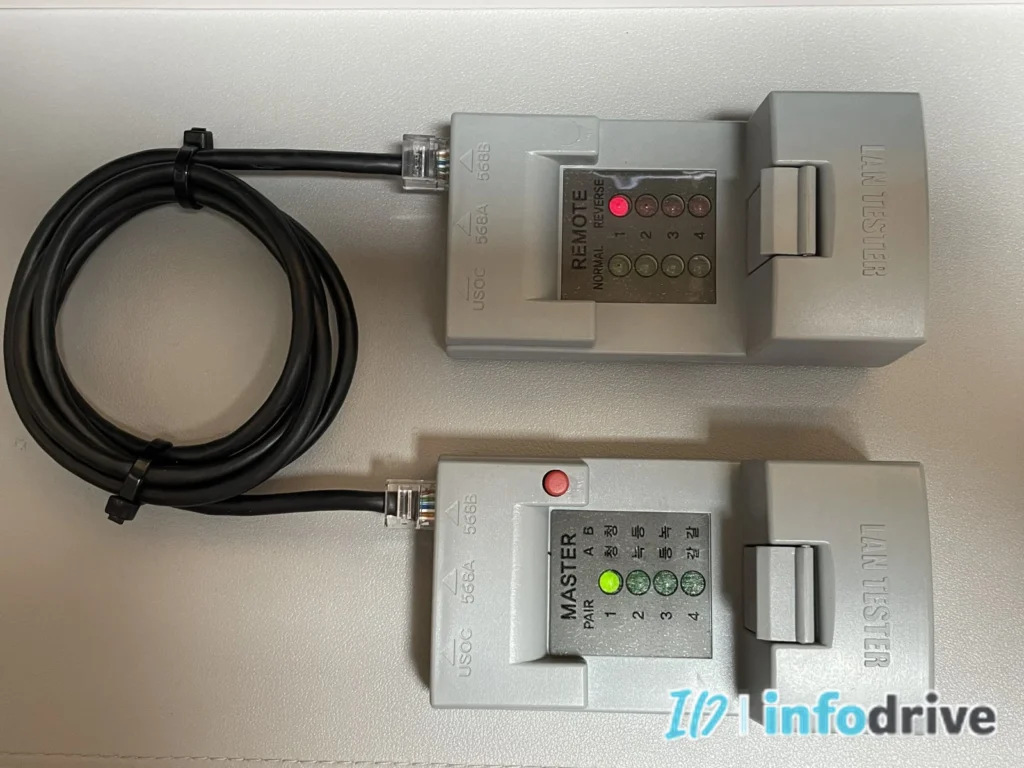

4. 특정 번호가 빨간색으로 표시될 때
특정 번호가 꺼진 것이 아니라 빨간색으로 표시된다면 연결은 됐지만 접속 순서가 맞지 않는 상태를 의심할 수 있습니다.
예를 들어 4번 페어가 빨간색으로 표시됐다면 랜선 양쪽에서 갈색 페어의 순서나 위치가 서로 다른지 확인합니다.
빨간불은 다음과 같은 작업 실수에서 나타날 수 있습니다.
- 같은 페어의 두 가닥 순서가 바뀜
- 서로 다른 페어의 선이 섞임
- 랜선 양쪽의 색상 배열이 다름
- 모듈러잭의 다른 색상 홈에 선을 접속함
- 한쪽 플러그만 교체하면서 반대쪽과 배열이 달라짐
빨간불이 나온 페어만 보지 말고 랜선 양쪽의 전체 색상 순서를 함께 비교하는 것이 좋습니다.
커넥터를 서로 반대 방향으로 놓으면 정상 랜선도 순서가 뒤집힌 것처럼 보일 수 있으므로, 두 커넥터의 걸쇠 방향을 같게 놓고 비교합니다.
랜선 접속 순서는 랜선 색깔 순서 정리｜T568B 인터넷선 연결 방법에서 확인할 수 있습니다.
5. 2번과 3번만 녹색인데 인터넷이 되는 이유
랜테스터기에서 2번과 3번만 녹색으로 표시되는데도 인터넷이 정상적으로 연결될 수 있습니다.
100메가 이더넷은 랜선 8가닥 중 두 페어, 총 네 가닥을 사용하기 때문입니다.
SB-L100의 페어 번호를 기준으로 100메가 통신에 필요한 페어가 2번과 3번입니다.
따라서 다음과 같은 상태가 나타날 수 있습니다.
- 인터넷 페이지가 정상적으로 열림
- 영상이 재생됨
- 공유기와 PC가 연결된 것으로 표시됨
- 실제 연결 속도는 100Mbps로 동작함
하지만 인터넷이 된다고 랜선 8가닥 전체가 정상인 것은 아닙니다.
1번과 4번 페어가 연결되지 않았거나 사용되지 않는 상태이므로, 8가닥 전체를 접속한 기가비트용 랜선이라면 다시 확인해야 합니다.
랜선 두 페어와 네 페어의 차이는 랜선 2페어 4페어 차이｜100메가와 기가인터넷 배선 방식에서 자세히 확인할 수 있습니다.
6. 2번과 3번만 녹색이어도 괜찮은 경우
처음부터 네 가닥만 사용하도록 구성한 100메가 회선이라면 2번과 3번만 녹색으로 표시되는 것이 의도된 상태일 수 있습니다.
다음과 같은 배선에서 볼 수 있습니다.
- 100메가 전용으로 네 가닥만 접속한 랜선
- 오래된 건물의 벽 랜포트
- 랜선 한 가닥을 두 개의 100메가 회선으로 나눈 구성
- 기존 구내통신 배선에서 두 페어만 사용한 경우
이런 환경에서는 인터넷을 100메가로 사용하는 데 큰 문제가 없을 수 있습니다.
하지만 CAT.5e나 CAT.6 랜선의 8가닥을 모두 연결했다고 생각했는데 2번과 3번만 들어온다면 정상적인 작업 결과로 보기 어렵습니다.
사용 목적이 100메가인지 기가인터넷인지 먼저 확인한 뒤 판단해야 합니다.
7. 기가인터넷은 네 페어가 모두 필요합니다
기가비트 이더넷은 랜선의 네 페어를 모두 사용합니다.
기가인터넷이나 내부 기가비트 네트워크를 사용하려면 1번부터 4번까지 모두 녹색으로 표시되는 것이 기본 조건입니다.
2번과 3번만 정상이라면 인터넷은 되더라도 다음 증상이 나타날 수 있습니다.
- PC 연결 속도가 100Mbps로 표시됨
- 속도 측정 결과가 약 90Mbps 부근에 머묾
- 기가비트 공유기와 허브를 사용해도 1Gbps로 연결되지 않음
- 벽 랜포트에 연결하면 속도가 100Mbps로 내려감
네 페어가 모두 녹색인데도 100Mbps로 연결된다면 랜선만의 문제는 아닐 수 있습니다.
공유기 포트, 허브, 패치케이블, PC 랜카드와 벽 랜포트를 차례대로 확인해야 합니다.
자세한 점검 순서는 기가인터넷인데 100메가만 나올 때｜랜선·벽면 랜포트 확인 순서에서 확인할 수 있습니다.
8. 빨간불이 들어오면 이 순서로 확인합니다
랜테스터기에서 빨간불이 보이면 무작정 랜선을 다시 만들기보다 다음 순서로 확인합니다.
- 정상으로 확인된 짧은 랜선을 테스터기에 연결합니다.
- MASTER와 REMOTE가 정상적으로 표시되는지 확인합니다.
- 점검할 랜선을 연결합니다.
- 빨간색으로 표시되는 페어 번호를 확인합니다.
- 랜선 양쪽의 색상 순서를 비교합니다.
- 빨간색 페어의 두 가닥 위치를 확인합니다.
- RJ45 플러그나 모듈러잭을 다시 접속합니다.
- 재접속 후 1번부터 4번까지 다시 검사합니다.
정상 랜선을 연결해도 빨간불이 반복된다면 테스터기 본체와 REMOTE 단자, 연결 커넥터의 접촉 상태를 확인합니다.
새 랜선에서만 빨간불이 들어온다면 랜선 접속을 다시 하는 편이 빠릅니다.
9. RJ45 플러그는 다시 압착하는 것보다 교체가 낫습니다
벽면 모듈러잭은 잘못 접속된 페어의 선을 빼고 올바른 홈에 다시 눌러 접속할 수 있습니다.
하지만 RJ45 플러그는 한 번 압착한 뒤 선 순서를 수정하기 어렵습니다.
순서가 잘못됐다면 기존 플러그를 잘라내고 새 플러그로 다시 작업하는 편이 정확합니다.
T568B 방식의 기본 색상 순서는 다음과 같습니다.
1번 흰주황
2번 주황
3번 흰녹색
4번 파랑
5번 흰파랑
6번 녹색
7번 흰갈색
8번 갈색
랜선 양쪽을 같은 방식으로 접속하고, 커넥터 방향도 같게 놓은 상태에서 순서를 확인합니다.
10. 녹색불이 모두 들어와도 실제 연결 속도를 확인합니다
랜테스터기에서 1번부터 4번까지 모두 녹색으로 표시되면 기본적인 접속 상태는 정상으로 볼 수 있습니다.
하지만 다음 항목까지 확인된 것은 아닙니다.
- 랜선의 실제 전송 속도
- CAT.5e와 CAT.6 성능
- 장거리 구간의 신호 손실
- 외부 간섭과 잡음
- 공유기와 허브 포트 상태
- PC 네트워크 설정
- 인터넷 회선 상태
테스트가 끝나면 실제 PC나 네트워크 장비를 연결해 연결 속도가 100Mbps인지 1Gbps인지 확인합니다.
랜테스터기의 기본 연결 방법과 벽 랜포트 검사 순서는 랜테스터기 사용법｜랜선·벽 랜포트 연결 불량 확인 방법에서 확인할 수 있습니다.
핵심 정리
SB-L100 페어 방식 랜테스터기에서 정상으로 연결된 페어는 녹색으로 표시됩니다.
잘못 접속된 페어는 REMOTE 쪽에서 빨간색으로 나타날 수 있습니다.
8가닥을 모두 접속한 정상 랜선은 1번부터 4번까지 녹색으로 차례대로 표시돼야 합니다.
2번과 3번만 녹색이어도 100메가 인터넷은 연결될 수 있습니다. 하지만 기가인터넷에 필요한 네 페어 전체가 정상인 것은 아닙니다.
특정 번호가 표시되지 않으면 단선과 접촉 불량을 확인하고, 빨간색으로 표시되면 양쪽 랜선의 색상 순서와 접속 위치를 비교합니다.
상황별 함께 보면 좋은 글
랜테스터기를 처음 사용하는 경우에는 랜테스터기 사용법｜랜선·벽 랜포트 연결 불량 확인 방법을 확인합니다.
2번과 3번 페어만 연결해도 100메가 인터넷이 되는 이유는 랜선 2페어 4페어 차이｜100메가와 기가인터넷 배선 방식에서 확인할 수 있습니다.
랜선은 정상인데 연결 속도가 100메가로 제한된다면 기가인터넷인데 100메가만 나올 때｜랜선·벽면 랜포트 확인 순서를 함께 확인합니다.
랜선과 벽 랜포트, 통신단자함 점검 글은 구내통신·네트워크 기술 가이드에서 확인할 수 있습니다.
English Summary
On the SB-L100 pair-type LAN tester, correctly connected pairs are displayed in green.
If pairs 1 through 4 light up green in order, all four cable pairs are basically connected correctly.
Pairs 2 and 3 alone can still support a 100Mbps Ethernet connection. However, this does not mean that all eight wires required for Gigabit Ethernet are working.
A missing light may indicate a broken or poorly connected wire. A red light on the REMOTE unit may indicate an incorrect wire order or mismatched pair.
After testing, connect the cable to actual network equipment and confirm whether the link speed is 100Mbps or 1Gbps.
마무리
랜테스터기의 빨간불은 장비 고장보다 랜선 접속 상태를 알려주는 표시일 가능성이 큽니다.
어느 번호에서 빨간색이 나타나는지 확인한 뒤 해당 페어의 색상 순서와 접속 위치를 다시 살펴봅니다.
2번과 3번만 녹색이어도 인터넷은 연결될 수 있지만, 기가인터넷용 랜선을 만들었다면 1번부터 4번까지 모두 녹색으로 표시돼야 합니다.
랜테스터기 결과만 보고 끝내지 말고, 실제 장비를 연결한 뒤 네트워크 연결 속도까지 확인해야 정확하게 점검할 수 있습니다.
