랜선 2페어 4페어의 차이를 이해하면 인터넷은 되는데 속도가 100Mbps로 제한되는 이유와 벽 랜포트 배선을 확인하는 방법을 쉽게 구분할 수 있습니다.

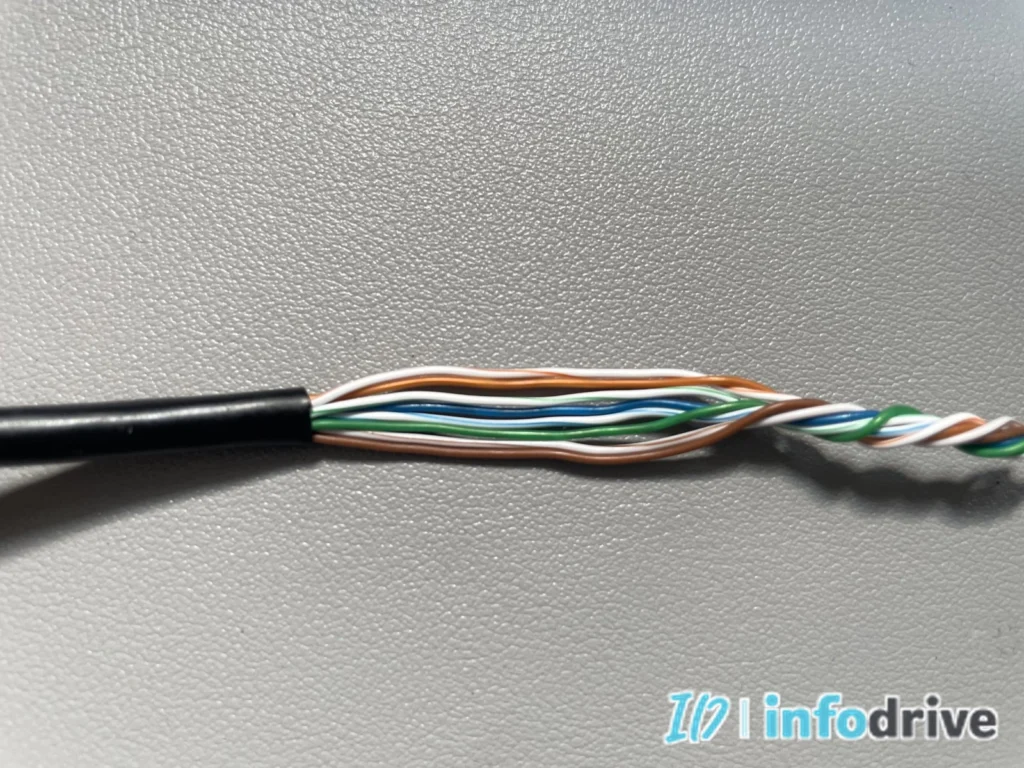

랜선 피복을 벗기면 색상이 다른 전선 8가닥이 나옵니다. 이 선은 한 가닥씩 따로 사용하는 것이 아니라 같은 계열 색상으로 구분된 두 가닥이 서로 꼬인 페어 단위로 구성됩니다.
주황색, 초록색, 파란색, 갈색으로 구분된 4개의 페어가 모여 일반적인 UTP 랜선 한 가닥을 만듭니다.

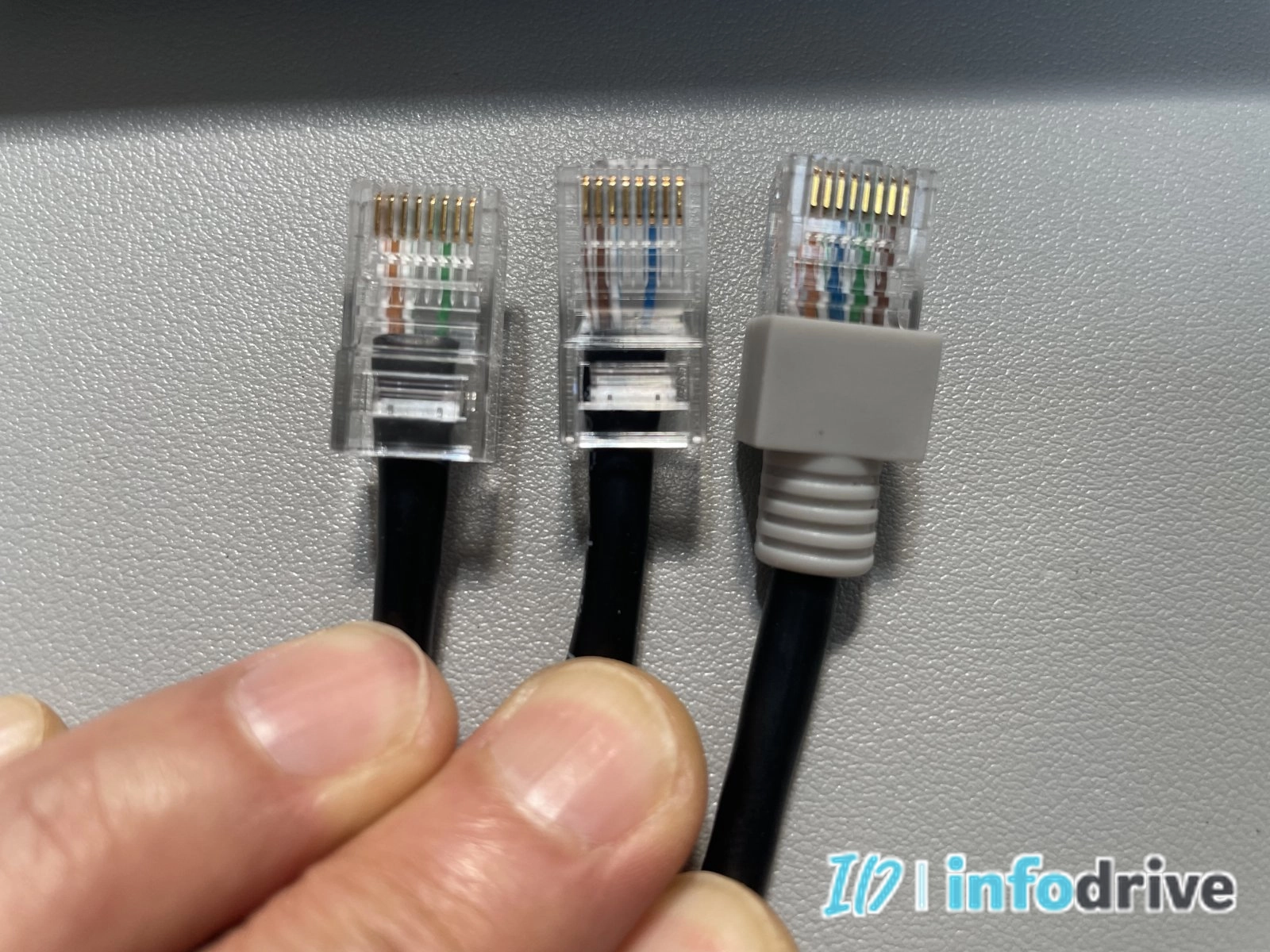

그런데 오래된 배선이나 일부 저가형 랜선에서는 4페어가 아닌 2페어만 연결된 경우가 있습니다. 이런 랜선도 인터넷이 될 수 있지만 대부분 100Mbps까지만 연결되며, 기가비트 통신에는 사용할 수 없습니다.
10초 요약
랜선 1페어는 같은 색으로 구분된 전선 두 가닥을 뜻합니다. 일반적인 UTP 랜선은 주황, 초록, 파랑, 갈색의 4페어, 총 8가닥으로 구성됩니다.
100Mbps 통신은 주로 주황색과 초록색 2페어를 사용하지만, 기가비트 통신은 4페어 전체를 사용합니다.
인터넷은 되는데 연결 속도가 100Mbps로만 표시된다면 4·5번 파란색 페어나 7·8번 갈색 페어가 연결되지 않았는지 확인해야 합니다.
양쪽 단자는 모두 T568A 또는 T568B 중 같은 규격으로 연결하고, 같은 색상의 두 가닥을 임의로 분리하거나 다른 색상과 섞지 않아야 합니다.
1. 랜선에서 페어는 전선 두 가닥을 뜻합니다
UTP는 Unshielded Twisted Pair의 약자입니다. 두 가닥의 전선을 서로 꼬아서 하나의 페어를 만든 구조입니다.
일반적인 랜선 안에는 다음 네 가지 색상의 페어가 들어 있습니다.
- 흰주황과 주황
- 흰초록과 초록
- 흰파랑과 파랑
- 흰갈색과 갈색
각 페어는 흰색 바탕에 색상 줄이 있는 선과 같은 색상의 단색 선으로 구성됩니다.
예를 들어 흰주황색 선과 주황색 선이 하나의 페어입니다. 흰주황색 선을 초록색 선과 임의로 묶으면 안 됩니다.
전선을 두 가닥씩 꼬는 이유는 외부에서 들어오는 전기적 간섭과 페어 사이의 신호 간섭을 줄이기 위해서입니다.
2. T568B에서는 4페어가 핀 번호에 나눠 연결됩니다
국내 랜포트와 RJ45 플러그에서는 T568B 색상 순서를 자주 사용합니다.
RJ45 플러그의 접점이 보이는 방향에서 왼쪽부터 1번으로 보면 순서는 다음과 같습니다.
1번: 흰주황
2번: 주황
3번: 흰초록
4번: 파랑
5번: 흰파랑
6번: 초록
7번: 흰갈색
8번: 갈색
페어별로 다시 묶으면 다음과 같습니다.
- 주황색 페어: 1번과 2번
- 초록색 페어: 3번과 6번
- 파란색 페어: 4번과 5번
- 갈색 페어: 7번과 8번
초록색 페어는 3번과 6번으로 떨어져 있어 처음 보면 서로 다른 페어처럼 보일 수 있습니다.
하지만 T568B에서는 4·5번 사이에 파란색 페어가 들어가므로 흰초록과 초록이 떨어져 배치되는 것이 정상입니다.
3. 2페어 방식은 100Mbps 통신에 사용됩니다
100BASE-TX 방식의 100Mbps 유선 통신은 두 개의 페어를 사용합니다.
T568B 배선에서는 다음 핀이 통신에 사용됩니다.
- 1·2번 주황색 페어
- 3·6번 초록색 페어
이 때문에 4·5번 파란색 페어와 7·8번 갈색 페어가 연결되지 않아도 100Mbps 인터넷은 작동할 수 있습니다.

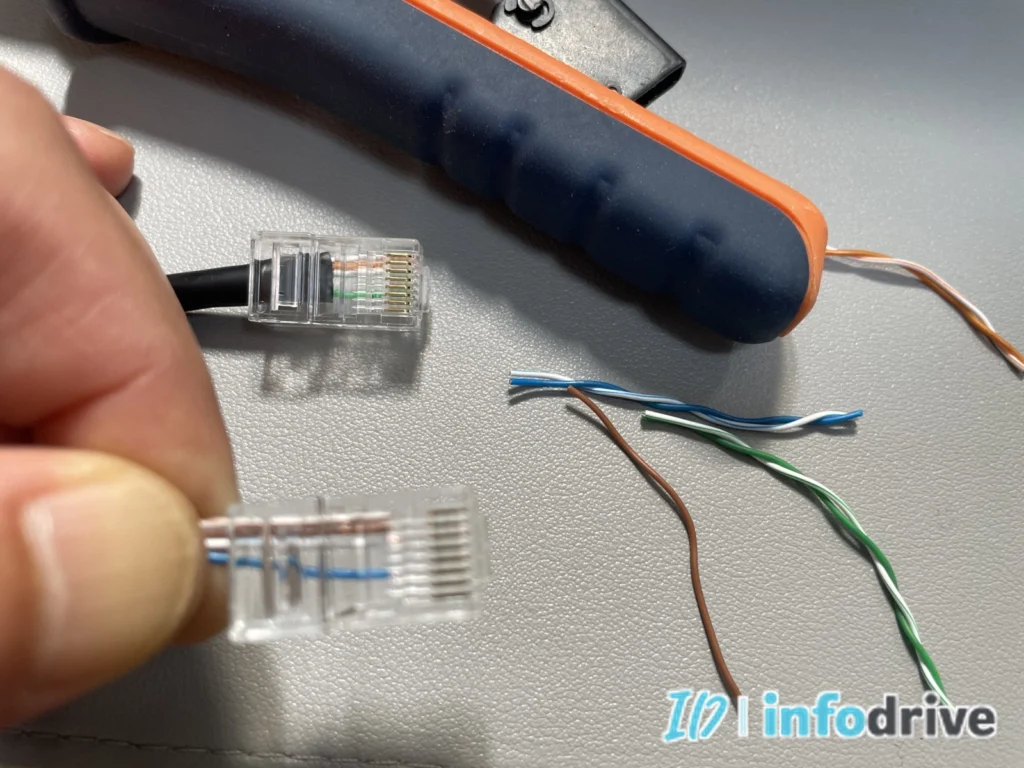

오래된 건물에서는 랜선 한 가닥의 네 페어를 나눠 두 개의 100Mbps 회선으로 사용한 경우도 있습니다. 한쪽 회선에는 주황색과 초록색 페어를 사용하고, 남은 파란색과 갈색 페어를 다른 포트에 연결하는 방식입니다.
이 방식은 기가비트 통신에는 사용할 수 없습니다. PoE는 전원 공급 방식과 연결된 장비에 따라 동작할 수도 있지만, 일반적인 4페어 표준 배선이 아니므로 새로 배선하거나 장기간 사용할 때는 권장하지 않습니다.
4. 4페어 방식은 기가비트 통신에 필요합니다
1000BASE-T 기가비트 통신은 랜선 내부의 네 페어를 모두 사용합니다.
주황색과 초록색뿐 아니라 파란색과 갈색 페어도 정상적으로 연결돼야 합니다.
따라서 다음과 같은 배선은 인터넷은 되지만 속도가 100Mbps로 제한될 수 있습니다.
- RJ45 플러그에 네 가닥만 연결된 경우
- 벽 랜포트에 주황색과 초록색만 결선된 경우
- 파란색 또는 갈색 페어 중 한 가닥이 빠진 경우
- 통신단자함에서 일부 페어가 전화선으로 분리된 경우
- 랜포트 접점이 손상돼 한 페어가 연결되지 않는 경우
기가인터넷 상품을 사용한다고 컴퓨터가 자동으로 1Gbps에 연결되는 것은 아닙니다.
공유기와 스위치 허브, 랜카드, 랜선, 벽 랜포트까지 모든 구간이 기가비트를 지원하고 네 페어가 정상적으로 연결돼야 합니다.
5. 8가닥이 보여도 4페어 배선이 아닐 수 있습니다
랜선 안에 전선 8가닥이 모두 있다고 해서 반드시 4페어 배선이 정상인 것은 아닙니다.
스플릿 페어는 양쪽의 핀 번호는 1번부터 8번까지 맞아 도통검사에서는 정상처럼 보이지만, 원래 한 쌍으로 꼬인 두 가닥이 서로 다른 신호 페어에 배치된 상태입니다.
예를 들어 3·6번에는 원래 흰초록과 초록색 선이 연결돼야 합니다. 이 위치에 서로 다른 페어의 선이 섞여 있으면 핀 번호는 이어져 있어도 통신 품질이 떨어질 수 있습니다.
이 경우 단순 도통 테스터에서는 정상으로 표시될 수 있지만 실제 통신에서는 속도가 느려지거나 연결이 자주 끊길 수 있습니다.
랜선을 결선할 때는 핀 번호만 맞추지 말고 같은 색상 계열로 꼬인 두 가닥이 올바른 페어 위치에 연결됐는지도 확인해야 합니다.
6. 100메가급 공유기는 두 개의 페어만 점등됩니다
공유기의 유선 포트는 일반적으로 100Mbps급과 기가비트급으로 구분됩니다.
WAN·LAN 포트가 10/100Mbps를 지원하는 공유기는 데이터 통신에 두 개의 페어를 사용합니다. T568B 배선에서는 1·2번 주황색 페어와 3·6번 초록색 페어가 사용됩니다.

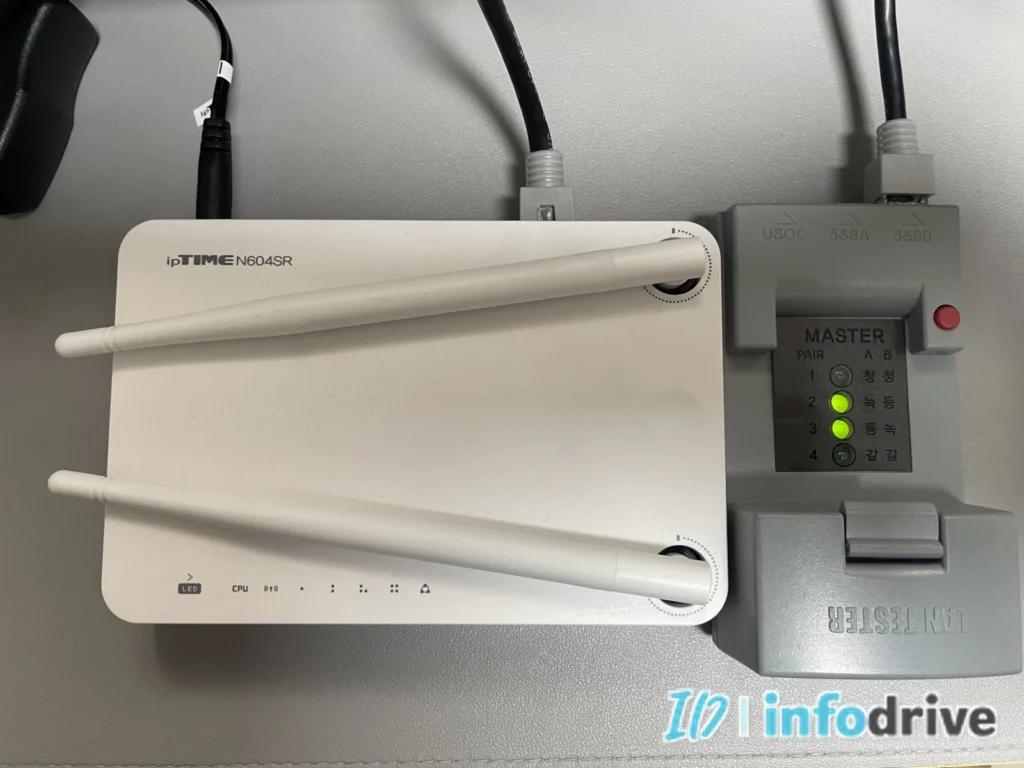

사진의 ipTIME N604SR 공유기 LAN 포트에 T568B 규격 랜선을 연결하고 페어방식 랜테스터기로 확인한 결과, 이번 테스트에서는 2번과 3번 표시등이 점등됐습니다.
사용한 테스터기의 T568B 표시 기준에서 2번은 주황색 페어, 3번은 초록색 페어를 뜻합니다. 파란색과 갈색 페어에 해당하는 1번과 4번은 이번 100Mbps 포트 테스트에서 점등되지 않았습니다.
따라서 이번 테스트에서 두 개의 페어만 표시된 것은 랜선 단선이 아니라 100BASE-TX가 주황색과 초록색 페어를 사용하는 통신 방식에 따른 정상적인 결과입니다.
다만 표시 번호와 점등 방식은 랜테스터기 제품에 따라 다를 수 있습니다. 다른 페어방식 테스터기에서도 반드시 2번과 3번이 점등된다고 단정해서는 안 됩니다.
기가비트 통신은 네 개의 페어를 모두 사용하므로, 기가비트 링크가 정상적으로 연결되려면 네 페어의 배선과 접점이 모두 정상이어야 합니다.
7. 남는 페어를 전화선이나 다른 회선으로 나누지 않는 것이 좋습니다
100Mbps 통신에서 사용하지 않는 파란색과 갈색 페어를 전화선이나 다른 인터넷 회선으로 사용하는 배선이 있습니다.
기존 건물의 제한된 배관에서 임시로 사용한 사례는 있지만, 새로 작업하는 배선에서는 피하는 것이 좋습니다.
페어를 나눠 사용하면 다음 문제가 생길 수 있습니다.
- 기가비트 속도를 사용할 수 없습니다.
- PoE 카메라나 무선 AP 연결에 문제가 생길 수 있습니다.
- 어느 페어가 어느 장비로 연결됐는지 찾기 어려워집니다.
- 공유기나 스위치를 교체한 뒤 갑자기 연결되지 않을 수 있습니다.
- 다음 작업자가 일반적인 4페어 배선으로 오인할 수 있습니다.
특히 PoE는 장비와 방식에 따라 전원 전달에 사용하는 페어가 달라질 수 있습니다.
현재 인터넷이 100Mbps로 작동한다고 남는 두 페어를 다른 용도로 사용하면 이후 기가비트나 PoE 장비로 교체할 때 다시 배선해야 합니다.
8. 2페어인지 4페어인지 확인하는 순서
랜선 배선 방식을 확인할 때는 다음 순서로 보면 됩니다.
- 컴퓨터의 이더넷 연결 속도가 100Mbps인지 1Gbps인지 확인합니다.
- 공유기와 스위치 허브의 해당 포트가 기가비트를 지원하는지 확인합니다.
- RJ45 플러그 안에 전선 8가닥이 끝까지 들어갔는지 봅니다.
- 벽 랜포트를 열어 네 페어가 모두 결선됐는지 확인합니다.
- 통신단자함에서도 같은 색상과 규격으로 연결됐는지 확인합니다.
- 양쪽이 모두 T568A 또는 T568B로 맞춰졌는지 비교합니다.
- 정상적인 4페어 패치케이블로 바꿔 속도를 다시 확인합니다.
플러그 안에 전선이 모두 보여도 접점이 제대로 눌리지 않았을 수 있습니다.
기가비트 장비끼리 연결했는데 계속 100Mbps로 표시된다면 파란색과 갈색 페어뿐 아니라 8가닥 전체의 압착과 접촉 상태를 확인해야 합니다.
핵심 정리
랜선의 페어는 같은 색으로 구분된 전선 두 가닥을 뜻합니다.
일반적인 UTP 랜선은 주황색, 초록색, 파란색, 갈색의 4페어, 총 8가닥으로 구성됩니다.
100Mbps 통신은 주로 1·2번과 3·6번의 두 페어를 사용하지만, 기가비트 통신은 네 페어 전체를 사용합니다.
인터넷은 되는데 속도가 100Mbps로 제한된다면 파란색과 갈색 페어가 빠졌거나, RJ45 플러그와 벽 랜포트의 일부 접점이 연결되지 않았는지 확인해야 합니다.
전선 8가닥을 모두 연결하는 것뿐 아니라 같은 색상의 두 가닥을 올바른 페어 위치에 유지하는 것도 중요합니다.
상황별 함께 보면 좋은 글
기가인터넷을 사용하는데 연결 속도가 계속 100Mbps로 표시된다면 ‘기가인터넷인데 100메가만 나올 때｜공유기·랜선·랜포트 확인 순서’인터넷인데 유선 속도가 100Mbps로 잡힐 때’를 확인합니다.
RJ45 플러그의 색상 순서가 헷갈린다면 ‘랜선 색깔과 T568B 연결 순서’를 함께 확인합니다.
벽면 랜포트 단자를 다시 작업해야 한다면 ‘8핀 모듈러잭 연결 방법’을 확인합니다.
구내통신 배선과 랜포트 점검 글은 구내통신·네트워크 기술 가이드에서 확인할 수 있습니다.
English Summary
A standard UTP Ethernet cable contains four twisted pairs and eight individual wires.
100BASE-TX uses two pairs connected to pins 1–2 and 3–6. Gigabit Ethernet using 1000BASE-T requires all four pairs.
A cable with only two connected pairs may still provide Internet access, but the link speed will normally be limited to 100 Mbps.
Both ends of a fixed Ethernet cable should use the same T568A or T568B wiring standard. All four color pairs must remain correctly matched for stable gigabit communication.
마무리
랜선 2페어와 4페어의 가장 큰 차이는 사용할 수 있는 유선 속도입니다.
두 페어만 정상이어도 100Mbps 인터넷은 연결될 수 있지만, 기가비트 통신을 사용하려면 네 페어와 8가닥이 모두 정상이어야 합니다.
인터넷 연결 여부만 보고 배선이 정상이라고 판단하지 말고 컴퓨터의 실제 연결 속도와 양쪽 랜포트의 4페어 결선 상태를 함께 확인해야 합니다.
