CCTV 자가설치 방법 1편 | 설계 및 구성

CCTV 자가설치는 겉으로 보면 “카메라 몇 대 달면 끝”처럼 보이지만, 실제로는 현장 여건과 사용 목적을 먼저 고려하지 않으면 설치 후에 후회하는 경우가 많습니다.

이번 연재는 아래와 같이 5편으로 나눠서 진행하려고 합니다.
현장에 그대로 반영해서 설치한 부분이라 CCTV를 농막이나 축사, 전원주택 등에 자가설치 하시는 분들이라면 이 글을 차분히 따라오시는 것만으로도 큰 어려움 없이 설치가 가능하실 거라 생각합니다.

연재 구성은 다음과 같습니다.

설계와 구성
CCTV와 NVR 기기 선정
CCTV 현장 설치
CCTV 설정과 공유기 설정
NVR 설정과 스마트폰 설정

어느 정도 기본 개념만 이해하신다면 CCTV 자가설치는 충분히 가능하지만 향후 추가 설치나 이전 등 설계 없이 무작정 설치부터 시작한다면 다음과 같은 문제가 생기기 쉽습니다.

화면은 나오지만 화각 등이 불량해서 조작하는 경우
나중에 카메라를 다시 옮겨야 하는 경우
녹화기는 설치했는데 분실·파손되는 경우
저장 용량 부족으로 인한 하드디스크 재구매 하는 경우

그래서 설계가 전체의 절반 이상이라고 보셔도 과하지 않습니다.

이번 글은 그중 1편, 설계와 구성에 대한 이야기입니다.

1. 현장 여건 확인

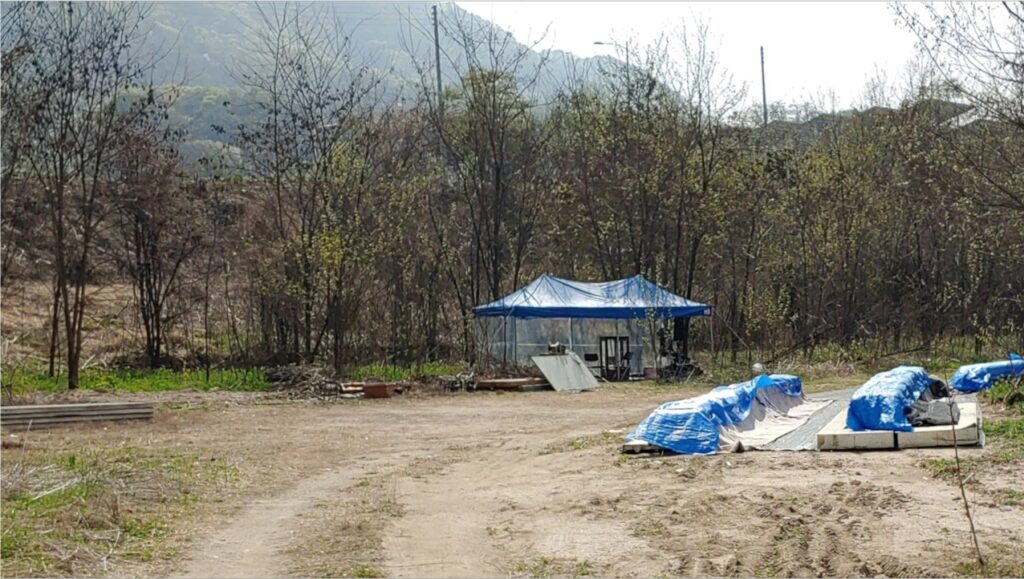

이번 현장은 아래 사진과 같이 개활지에 벌통과 농막으로 이용하는 천막이 설치된 구조입니다. 콘테이너와 같은 구조물이라면 모서리 부분에 CCTV를 설치하기 쉬운 조건이지만 이 현장은 별도의 구조물이 없기 때문에 카메라를 설치하려면 CCTV 폴(기둥)이 필요한 상황입니다.

다행히 포크레인을 운영하시는 분이라 기둥 설치는 비교적 수월하게 해결할 수 있었고,
천막 쪽으로 전기 공급도 가능해 기본적인 설치 조건은 갖춰진 상태였습니다.

2. 진입로 모니터링 설계

첫 번째로 고려한 부분은 차량 진입로 모니터링입니다.

진입로는 차량 이동이 가능한 구조였지만 천막이나 농막 쪽에 바로 카메라를 설치할 경우 거리 때문에 식별이 어려운 환경이었습니다.
이런 경우 일반적으로 사용하고 있는 3.6mm 고정 렌즈 카메라로 모니터링 하는데는 한계가 있습니다.

그래서 CCTV 폴을 진입로 쪽에 별도로 설치하고 고정 렌즈가 아닌 4배 줌 이상의 가변 렌즈 사용이라는 방향으로 설계를 잡았습니다.
“화면이 나온다”와 “차량 번호나 사람 식별이 된다”는 완전히 다른 문제이기 때문입니다.

3. 벌통(양봉장) 모니터링 설계

두 번째는 벌통 모니터링입니다.

최근에는 꿀벌 감소 문제로 벌통 자체의 가치도 많이 올라가 분실 사고가 늘고 있다고 합니다.
현재 설치된 벌통보다 추가 설치 계획도 있다고 하여, 초기 구성에서는 CCTV 3대로 전체를 커버하도록 설계하되, 향후 CCTV 증설 가능성까지 함께 고려했습니다.

4. 농막(임시 창고) 모니터링 설계

세 번째는 농막 모니터링입니다.

농막은 농자재나 장비를 보관하는 용도이며, 상주하는 공간이 아니다 보니 분실 위험이 가장 큰 구간이었습니다.

그래서 출입 동선과 문 방향을 기준으로 카메라 시야를 잡아 침입 시 동작이 바로 확인되도록 설계했습니다.

5. 녹화기(NVR) 위치 재설계

초기에는 CCTV 폴에 함체를 설치하고 그 안에 NVR을 넣는 구조를 고려했습니다.

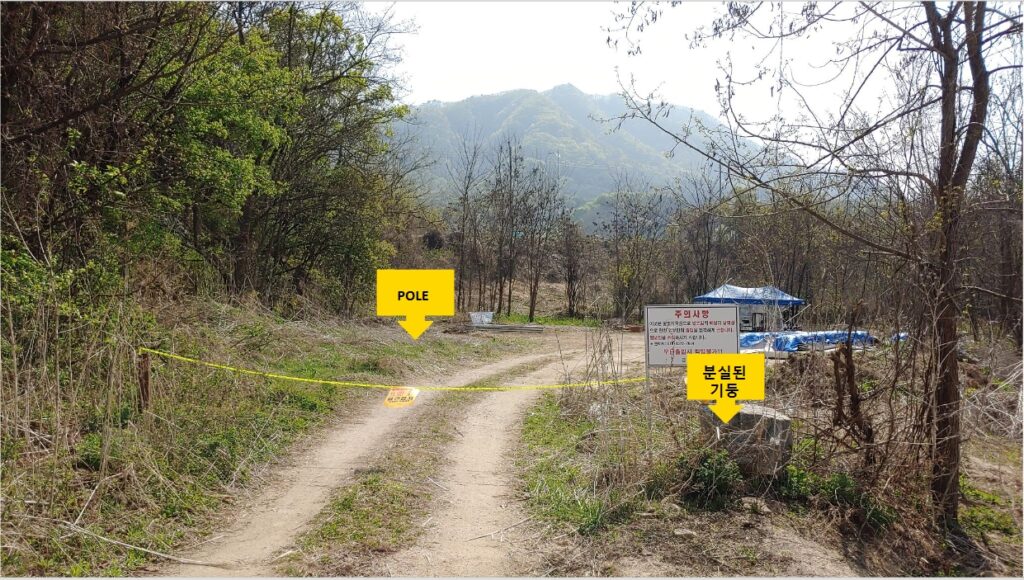

하지만 현장 주변을 살펴보니 기둥이 훼손되거나 분실된 흔적이 있는 장소였고,
이 경우 녹화기 분실·파손 위험이 크다고 판단했습니다.

그래서 설계를 변경해 다음과 같이 구성을 변경합니다.

카메라는 현장에 설치
녹화기는 원격지에 설치

이렇게 하면 현장 CCTV가 파손되더라도 파손 직전까지의 영상은
원격지 NVR에 그대로 남게 됩니다.

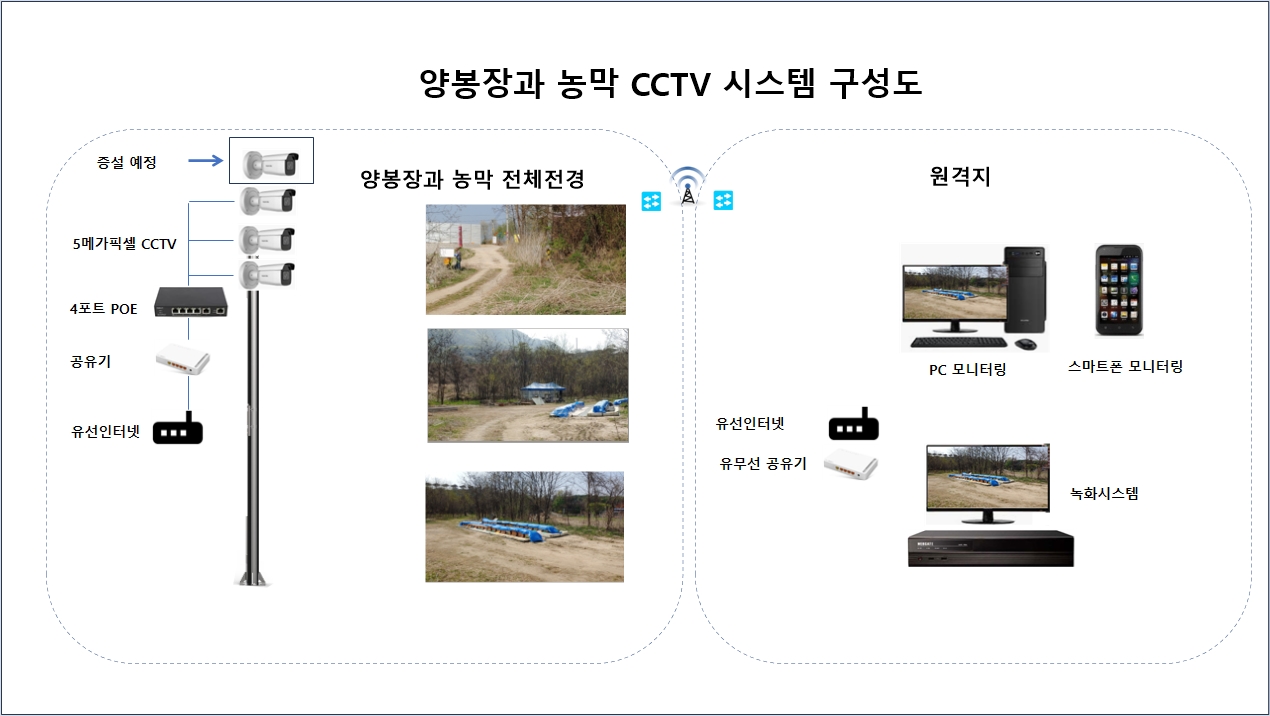

6. 전체 시스템 구성 정리

이번 현장의 전체 구성은 다음과 같습니다.

현장: CCTV 카메라 설치
통신망: 유선 또는 무선 회선
원격지: NVR 설치, PC 및 스마트폰으로 원격 모니터링

현장 여건을 고려했을 때 CCTV 3대로 전체 모니터링이 가능하다 보고 4채널 NVR이면 향후 추가설치에도 문제가 없고 충분한 모니터링이 가능하다고 판단했습니다.

✿ 1편 마무리 – 설계가 가장 중요합니다

이번 1편에서는 CCTV 자가설치를 위한 모니터링 위치와 전체 구성 설계를 중심으로 살펴보았습니다.

CCTV 키트 구매를 고려하고 계신 분들이라면 카메라 개수나 가격만 보기보다는, 어디를 볼 것인지 얼마나 식별이 필요한지 녹화기는 어디에 둘 것인지 이 부분을 먼저 고민해 보시길 권해드립니다.

다음 편에서는 이번 설계를 기준으로 카메라와 NVR를 어떻게 선택해야 하는지를
자세히 정리해 보겠습니다.
