EM락이 설치된 문을 무선 리모컨으로 열고 싶을 때가 있습니다.
비디오폰 OPEN 버튼이나 퇴실버튼을 누르면 문이 열리는 것처럼, 무선 리모컨도 EM락과 연동하면 출입문을 원격으로 열 수 있습니다.
하지만 리모컨 송신기가 EM락을 직접 여는 것은 아닙니다.
리모컨 버튼을 누르면 무선 리모컨 수신기가 신호를 받고, 수신기 내부 릴레이 접점이 동작하면서 EM락에 문 열림 신호를 보내는 구조입니다.
이번 글에서는 OPEN 단자가 있는 7핀 EM락을 기준으로 무선 리모컨 수신기를 연결하는 방법을 정리해 보겠습니다.
핵심은 수신기의 COM·NO·NC 접점과 EM락 OPEN 단자 구조를 이해하는 것입니다.
7핀 EM락은 보통 OPEN 단자가 따로 있기 때문에, EM락 전원선을 직접 끊지 않고도 리모컨 수신기의 접점 신호로 문을 열 수 있습니다.
즉, 수신기의 COM·NO 접점이 순간적으로 연결되면 EM락 OPEN 단자에 문 열림 신호가 들어가고, EM락이 설정된 시간 동안 열리는 방식입니다.
EM락 무선 리모컨 연결 10초 요약
EM락 무선 리모컨 연결은 리모컨 송신기보다 수신기 릴레이 접점을 이해하는 것이 중요합니다.
리모컨 버튼을 누르면 수신기 릴레이가 동작하고, COM·NO 접점이 순간적으로 연결됩니다.
7핀 EM락은 OPEN 단자가 있기 때문에 수신기 COM·NO 접점을 EM락 OPEN 단자에 연결해 문 열림 신호를 줄 수 있습니다.
OPEN 단자는 전원 단자가 아니라 문을 열라는 신호를 받는 입력 단자입니다.
NO는 평소에는 떨어져 있다가 릴레이가 동작할 때 연결되는 접점입니다.
NC는 평소에는 연결되어 있다가 릴레이가 동작할 때 끊어지는 접점입니다.
출입문 제어에서는 리모컨 수신기 동작 방식을 토글보다 순간 동작 또는 시간 설정 동작으로 사용하는 것이 안전합니다.
1. 무선 리모컨 연결의 핵심은 수신기 릴레이 접점입니다

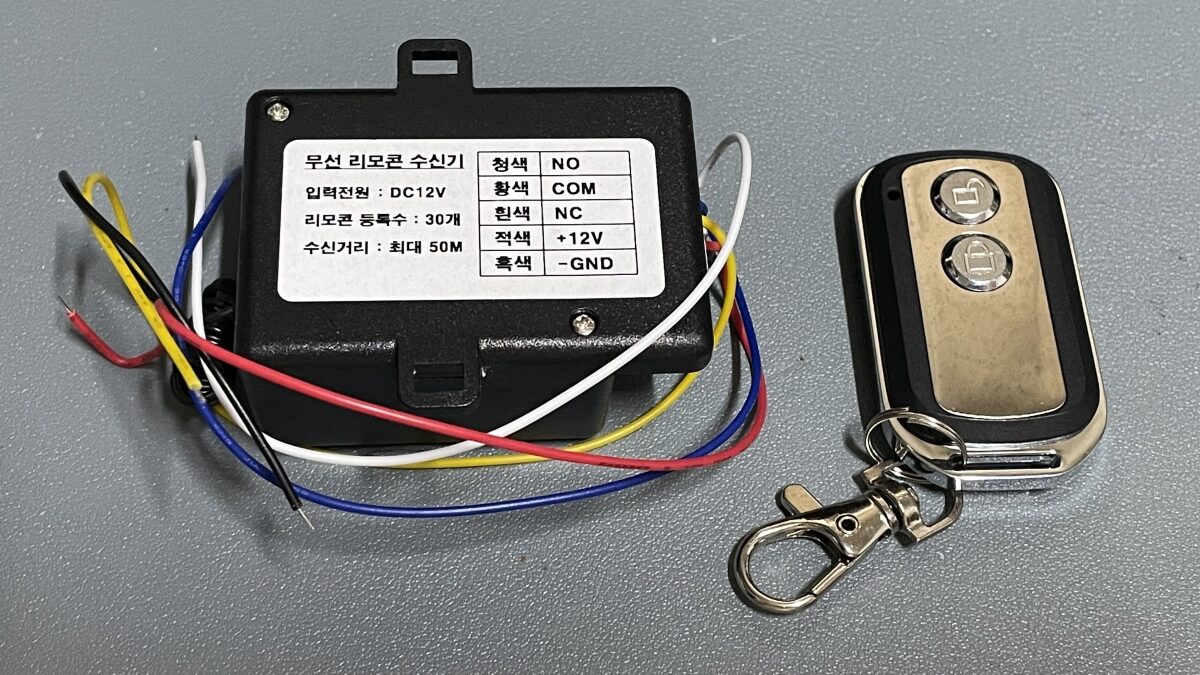

무선 리모컨은 보통 송신기와 수신기로 구성됩니다.
송신기는 손에 들고 버튼을 누르는 리모컨입니다.
수신기는 현장에 설치되어 리모컨 신호를 받아 릴레이를 동작시키는 장치입니다.
EM락을 실제로 제어하는 것은 리모컨 송신기가 아니라 수신기 내부의 릴레이 접점입니다.
기본 흐름은 아래와 같습니다.
- 리모컨 버튼을 누름
- 수신기가 무선 신호를 받음
- 수신기 내부 릴레이가 동작함
- COM·NO 또는 COM·NC 접점 상태가 바뀜
- EM락 OPEN 단자에 문 열림 신호가 전달됨
- 문이 열림
따라서 EM락 무선 리모컨 연결은 “리모컨을 EM락에 직접 연결한다”기보다, 수신기 릴레이 접점을 EM락 OPEN 단자에 연결한다고 이해하는 것이 정확합니다.
EM락 릴레이 접점 구조가 헷갈린다면 “EM락 릴레이 연결 방법” 글에서 COM·NO·NC 접점 개념을 먼저 확인할 수 있습니다.
2. 7핀 EM락은 OPEN 단자로 문 열림 신호를 받을 수 있습니다
7핀 EM락은 보통 아래와 같은 단자 구조를 가지고 있습니다.
- +12V
- -12V
- NO
- COM
- NC
- OPEN
- OPEN
제품마다 표기 방식은 조금 다를 수 있지만, 핵심은 OPEN 단자가 따로 있다는 점입니다.
OPEN 단자는 전원 단자가 아닙니다.
문을 열라는 신호를 받는 입력 단자입니다.
퇴실버튼도 이 OPEN 단자에 연결되고, 무선 리모컨 수신기도 이 OPEN 단자에 연결할 수 있습니다.
기본 동작은 아래와 같습니다.
- 평소: OPEN 단자 두 선이 떨어져 있음
- 리모컨 버튼 누름: 수신기 릴레이가 동작함
- COM·NO 접점이 순간적으로 연결됨
- OPEN 단자 두 곳이 연결됨
- EM락이 문 열림 신호로 인식함
- 문이 열림
즉, 7핀 EM락에서는 무선 리모컨 수신기가 퇴실버튼과 비슷한 역할을 한다고 보면 됩니다.
OPEN 단자가 전원 단자인지 신호 단자인지 헷갈린다면 “EM락 OPEN 단자 연결 방법” 글에서 OPEN 단자의 역할을 먼저 확인할 수 있습니다.
3. 7핀 EM락에서는 보통 COM·NO 접점을 사용합니다

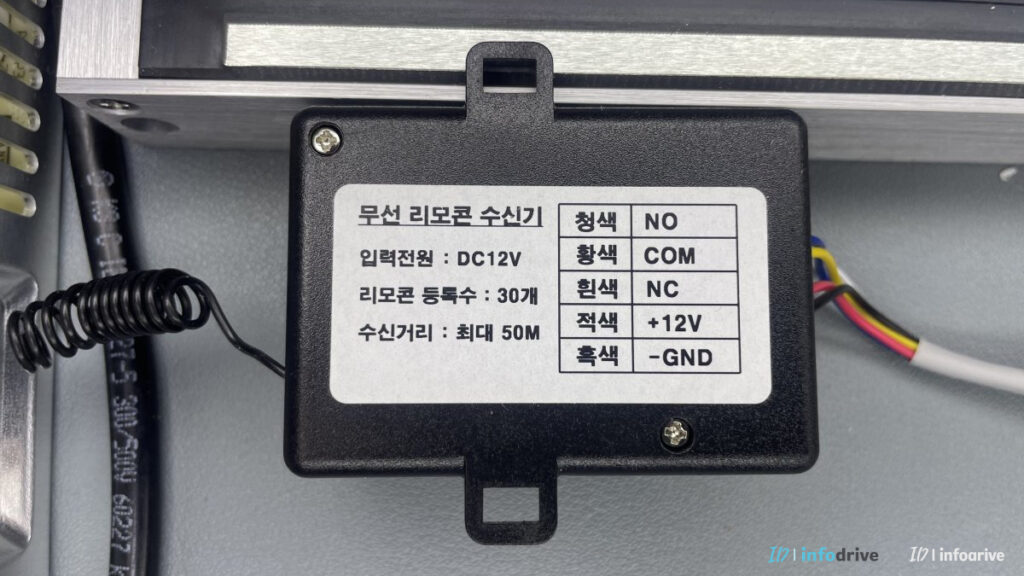

무선 리모컨 수신기에는 보통 아래 접점이 있습니다.
- COM
- NO
- NC
여기서 가장 많이 사용하는 조합은 COM·NO입니다.
COM은 공통 단자입니다.
NO는 평소에는 열려 있다가 릴레이가 동작하면 COM과 연결되는 접점입니다.

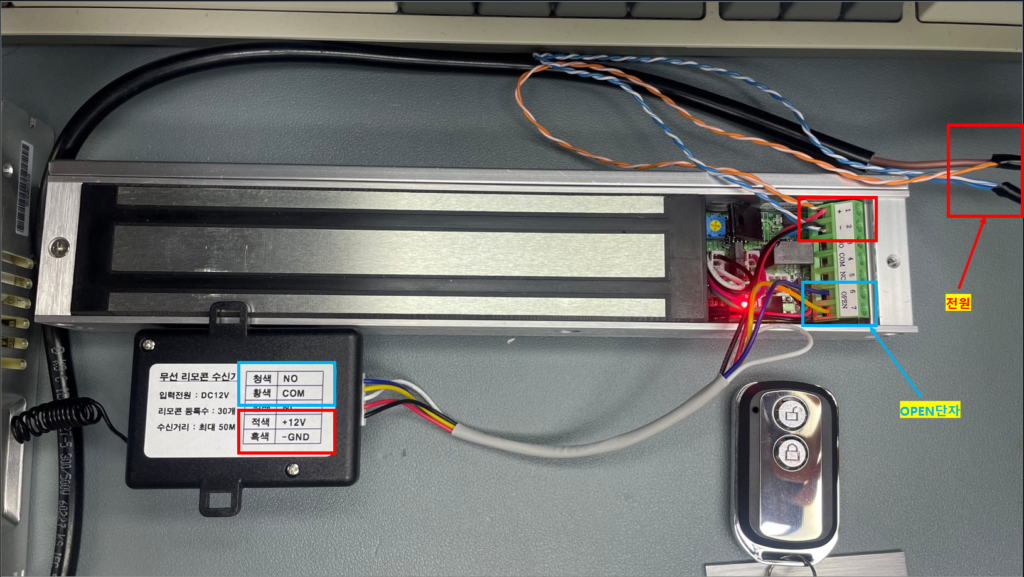

7핀 EM락 OPEN 단자에 연결할 때는 보통 아래처럼 구성합니다.
- 수신기 COM → EM락 OPEN 단자 한쪽
- 수신기 NO → EM락 OPEN 단자 다른 쪽
리모컨 버튼을 누르면 COM과 NO가 순간적으로 연결되고, EM락 OPEN 단자가 문 열림 신호를 받게 됩니다.
이 방식은 EM락 전원선을 직접 끊는 방식이 아닙니다.
EM락 내부 회로에 “문을 열어라”는 신호만 보내는 방식입니다.
4. NC 접점은 평상시 연결되어 있다가 동작 시 끊어지는 접점입니다
NO와 NC는 반대 개념입니다.
NO는 평소에는 연결되어 있지 않고, 릴레이가 동작하면 연결됩니다.
- 평소: 열림
- 동작 시: 연결
NC는 평소에는 연결되어 있고, 릴레이가 동작하면 끊어집니다.
- 평소: 연결
- 동작 시: 끊김
7핀 EM락의 OPEN 단자에 문 열림 신호를 줄 때는 보통 NO 접점을 사용합니다.
왜냐하면 평소에는 OPEN 단자가 연결되어 있지 않아야 하고, 리모컨 버튼을 눌렀을 때만 두 OPEN 단자가 순간적으로 연결되어야 하기 때문입니다.
반대로 NC 접점을 잘못 사용하면 평상시에도 OPEN 신호가 들어간 것처럼 동작하거나, 문이 계속 열려 있는 것처럼 보일 수 있습니다.
따라서 7핀 EM락을 무선 리모컨으로 제어할 때는 먼저 수신기의 COM, NO, NC 단자를 정확히 확인해야 합니다.
NO와 NC 접점 차이가 헷갈린다면 “EM락 퇴실버튼 연결 방법” 글에서 버튼 접점 구조를 함께 확인할 수 있습니다.
5. 7핀 EM락 무선 리모컨 연결 흐름
7핀 EM락과 무선 리모컨 수신기를 연결하는 기본 흐름은 아래와 같습니다.
- EM락에 12V 전원을 공급합니다.
- 무선 리모컨 수신기에 정격 전원을 공급합니다.
- 수신기 릴레이 단자를 확인합니다.
- 수신기 COM 단자를 확인합니다.
- 수신기 NO 단자를 확인합니다.
- COM·NO 접점을 EM락 OPEN 단자 2곳에 연결합니다.
- 리모컨 버튼을 눌러 수신기 릴레이 동작을 확인합니다.
- EM락이 열리는지 테스트합니다.
- 문이 다시 잠기는지 확인합니다.
- 여러 번 테스트 후 배선을 마감합니다.
처음부터 모든 배선을 마감하지 말고, 먼저 리모컨 버튼을 눌렀을 때 수신기 릴레이가 동작하는지 확인하는 것이 좋습니다.
수신기에서 릴레이 소리가 나거나 표시 LED가 바뀌는데 문이 열리지 않는다면, EM락 OPEN 단자 연결 또는 수신기 COM·NO 연결을 다시 확인해야 합니다.
6. OPEN 단자 방식은 전원 차단 방식과 다릅니다
7핀 EM락의 OPEN 단자 방식은 EM락 전원을 직접 끊는 방식이 아닙니다.
OPEN 단자 방식은 문 열림 신호를 입력하는 방식입니다.
반대로 OPEN 단자가 없는 5핀 EM락은 EM락 전원을 차단해야 문이 열립니다.
차이를 정리하면 아래와 같습니다.
- 7핀 EM락: OPEN 단자에 신호 입력
- 5핀 EM락: 외부 릴레이로 전원 차단
이번 글은 7핀 EM락을 기준으로 합니다.
따라서 무선 리모컨 수신기의 COM·NO 접점을 EM락 OPEN 단자에 연결하는 구조가 중심입니다.
5핀 EM락처럼 OPEN 단자가 없는 제품은 같은 방식으로 연결하면 안 됩니다.
이 경우에는 리모컨 수신기 릴레이로 EM락 전원을 차단하는 구조를 별도로 봐야 합니다.
OPEN 단자가 없는 제품을 사용한다면 “EM락 5핀 구조 이해” 글에서 전원 차단 방식과 NC 접점 구조를 먼저 확인할 수 있습니다.
7. 수신기 동작 방식은 순간 동작으로 설정하는 것이 안전합니다
무선 리모컨 수신기는 제품에 따라 동작 모드를 설정할 수 있습니다.
대표적인 방식은 아래와 같습니다.
- 순간 동작
- 토글 동작
- 일정 시간 유지 동작
순간 동작은 리모컨 버튼을 누르는 순간에만 릴레이가 동작하는 방식입니다.
퇴실버튼과 비슷하게 생각하면 됩니다.
토글 동작은 리모컨 버튼을 한 번 누르면 ON, 다시 한 번 누르면 OFF가 되는 방식입니다.
출입문에서는 토글 방식 사용에 주의해야 합니다.
리모컨을 한 번 눌렀을 때 문 열림 상태가 유지될 수 있기 때문입니다.
일반적인 EM락 출입문 제어라면 아래 방식이 더 안전합니다.
- 리모컨 버튼을 누름
- EM락이 잠시 열림
- 일정 시간 후 자동 복귀
- 문이 다시 잠김
따라서 가능하면 수신기 설정을 순간 동작 또는 시간 설정 동작으로 맞추는 것이 좋습니다.
8. 리모컨 수신기 전원도 함께 확인해야 합니다
무선 리모컨 수신기도 전원이 필요합니다.
현장에 따라 수신기 전원은 EM락 SMPS에서 함께 받을 수도 있고, 별도 아답타를 사용할 수도 있습니다.
다만 같은 SMPS에서 여러 장비를 함께 사용한다면 전원 용량을 확인해야 합니다.
함께 연결될 수 있는 장비는 아래와 같습니다.
- EM락
- 무선 리모컨 수신기
- 퇴실버튼 LED
- 지문인식기
- 카드리더기
- 출입통제기
EM락은 전원이 들어가야 문이 잠기는 장치입니다.
전원 용량이 부족하면 문이 약하게 붙거나, 리모컨 동작 후 복귀가 불안정해질 수 있습니다.
따라서 수신기를 추가할 때는 아래를 확인하는 것이 좋습니다.
- EM락 정격 전압
- 수신기 정격 전압
- SMPS 출력 전압
- 전체 소비전류
- 전원선 길이와 굵기
- + / – 극성
리모컨 수신기를 추가한 뒤 EM락 자력이 약해졌다면, 수신기 문제보다 SMPS 용량을 먼저 확인해야 할 수도 있습니다.
EM락과 수신기를 같은 전원에 연결한다면 “EM락 SMPS 선택 방법” 글에서 12V 전원 용량과 전체 소비전류 계산 기준을 확인할 수 있습니다.
9. 리모컨 방식은 편리하지만 보안 관리가 필요합니다
무선 리모컨 방식은 사용이 편합니다.
특히 아래와 같은 현장에서는 실용적입니다.
- 관리자가 내부에서 출입문을 열어줘야 하는 곳
- 별도 네트워크 장비 없이 문을 열고 싶은 곳
- 퇴실버튼 배선을 추가하기 어려운 곳
- 소규모 시설에서 간단히 출입문을 제어해야 하는 곳
- 임시로 문 열림 기능이 필요한 곳
하지만 리모컨은 분실 관리가 중요합니다.
확인할 부분은 아래와 같습니다.
- 리모컨 분실 시 삭제가 가능한지
- 수신기에 등록된 리모컨을 초기화할 수 있는지
- 외부에서 수신기 배선에 접근할 수 없는지
- 수신기 설치 위치가 안전한지
- 문이 열린 상태로 유지되지 않는지
- 리모컨 복제 위험은 없는지
출입 기록이나 사용자 권한 관리가 필요한 현장이라면 단순 리모컨 방식보다 지문인식기나 카드리더기 같은 출입통제 장비가 더 적합할 수 있습니다.
10. 7핀 EM락 리모컨 연결 시 많이 하는 실수
7핀 EM락에 무선 리모컨을 연결할 때 자주 나오는 실수는 다음과 같습니다.
- 수신기 COM 단자를 사용하지 않음
- NO와 NC를 반대로 연결함
- OPEN 단자에 전원을 넣으려고 함
- EM락 전원선과 OPEN 단자를 혼동함
- 수신기 전원 전압을 확인하지 않음
- 수신기 릴레이 동작 모드를 확인하지 않음
- 토글 모드로 설정해 문이 열린 상태로 유지됨
- 리모컨 분실 시 삭제 방법을 확인하지 않음
- 수신기를 외부에서 접근 가능한 곳에 설치함
- 수신기 릴레이는 동작하는데 EM락 OPEN 단자 연결을 확인하지 않음
가장 중요한 것은 OPEN 단자는 전원 단자가 아니라 신호 입력 단자라는 점입니다.
7핀 EM락에서는 수신기 COM·NO 접점으로 OPEN 단자 두 곳을 순간적으로 연결해주는 방식으로 이해하면 됩니다.
11. 버튼을 눌러도 문이 안 열릴 때 점검 순서
리모컨 버튼을 눌러도 EM락이 열리지 않는다면 아래 순서대로 확인하면 됩니다.
- 리모컨 송신기 배터리를 확인합니다.
- 수신기 전원 입력을 확인합니다.
- 수신기 표시 LED를 확인합니다.
- 리모컨 등록 상태를 확인합니다.
- 버튼을 눌렀을 때 릴레이가 동작하는지 확인합니다.
- 수신기 COM·NO 접점 연결을 확인합니다.
- EM락 OPEN 단자 위치를 확인합니다.
- OPEN 단자에 전원을 넣지 않았는지 확인합니다.
- 수신기 동작 모드가 순간 동작인지 확인합니다.
- EM락 자체 OPEN 단자 반응을 확인합니다.
수신기 릴레이는 동작하는데 문이 열리지 않는다면, 대부분 수신기 접점과 EM락 OPEN 단자 사이의 연결을 다시 확인해야 합니다.
반대로 수신기 릴레이가 아예 동작하지 않는다면, 리모컨 등록, 수신기 전원, 송신기 배터리부터 확인해야 합니다.
버튼을 눌러도 문이 열리지 않는 상황이라면 “EM락 안 열릴 때 해결 방법” 글에서 OPEN 단자와 릴레이 점검 순서를 함께 확인할 수 있습니다.
EM락 무선 리모컨 연결 핵심 정리
7핀 EM락에 무선 리모컨을 연결할 때 핵심은 수신기의 릴레이 접점입니다.
정리하면 아래와 같습니다.
- 리모컨 송신기가 EM락을 직접 여는 것은 아닙니다.
- 수신기 릴레이 접점이 EM락 OPEN 단자에 문 열림 신호를 줍니다.
- 7핀 EM락은 OPEN 단자가 있어 리모컨 수신기 연결이 비교적 쉽습니다.
- 수신기 COM·NO 접점을 EM락 OPEN 단자에 연결하는 방식이 기본입니다.
- NO는 평소 열려 있다가 동작 시 연결되는 접점입니다.
- NC는 평소 연결되어 있다가 동작 시 끊어지는 접점입니다.
- 7핀 OPEN 단자 방식에서는 보통 COM·NO 접점을 사용합니다.
- OPEN 단자에 전원을 넣으면 안 됩니다.
- 수신기 동작 모드는 순간 동작 또는 시간 설정 동작이 안전합니다.
- 리모컨 분실과 수신기 설치 위치도 함께 관리해야 합니다.
상황별 함께 보면 좋은 글
- EM락 문제 해결 가이드
- EM락 OPEN 단자 연결 방법
- EM락 릴레이 연결 방법
- EM락 5핀 구조 이해
- EM락 SMPS 선택 방법
- EM락 안 열릴 때 해결 방법
English Summary
This guide explains how to connect a wireless remote receiver to a 7-pin EM lock.
The remote transmitter does not open the EM lock directly.
When the remote button is pressed, the wireless receiver activates its internal relay contact.
For a 7-pin EM lock with OPEN terminals, the receiver COM and NO contacts can be connected to the OPEN terminals.
The OPEN terminal is not a power input terminal. It is usually a signal input terminal for door release.
NO is normally open and closes when the relay operates. NC is normally closed and opens when the relay operates.
For normal door release, momentary operation or timed operation is usually safer than toggle mode.
Power capacity, receiver location, and remote control management should also be checked.
마무리
7핀 EM락은 OPEN 단자가 있기 때문에 무선 리모컨 수신기와 연동하기 좋은 구조입니다.
무선 리모컨 송신기가 EM락을 직접 여는 것이 아니라, 수신기의 릴레이 접점이 EM락 OPEN 단자에 문 열림 신호를 주는 방식입니다.
이때 보통 사용하는 접점은 COM·NO입니다.
리모컨 버튼을 누르면 수신기 릴레이가 동작하고, COM과 NO가 순간적으로 연결되면서 EM락 OPEN 단자에 신호가 들어갑니다.
그러면 EM락은 문 열림 신호로 인식하고 설정된 시간 동안 문을 열어줍니다.
다만 NO와 NC를 반대로 이해하거나, OPEN 단자에 전원을 넣으려고 하면 문이 열리지 않거나 동작이 이상해질 수 있습니다.
무선 리모컨을 연결하기 전에는 EM락이 7핀 구조인지, OPEN 단자가 있는지, 수신기 릴레이가 COM·NO·NC 중 어떤 접점을 제공하는지 먼저 확인하는 것이 좋습니다.
