이번 글은 CCTV를 현장 상황에 맞게 실제로 설치하는 과정에 대한 이야기입니다.
설치방식은 일반 가정집에 설치하는 CCTV 방식과는 조금 다르지만,
농막이나 무인으로 감시가 필요한 축사·개활지와 같은 환경에서는
충분히 참고하실 수 있는 설치 방법이라고 보시면 됩니다.
가정이나 사무실에 설치하는 방식보다 난이도가 조금 있는 편이지만,
천천히 따라오신다면 자가설치도 충분히 가능한 구성입니다.
앞서 설계와 구성 편에서 말씀드렸듯이,
이번 연재에서 소개하는 CCTV 자가설치 방식은 다음과 같습니다.
- 네트워크(IP) 카메라 사용
- 현장에 녹화기(NVR)를 두지 않고
- 원격지에서 CCTV를 모니터링하는 구성

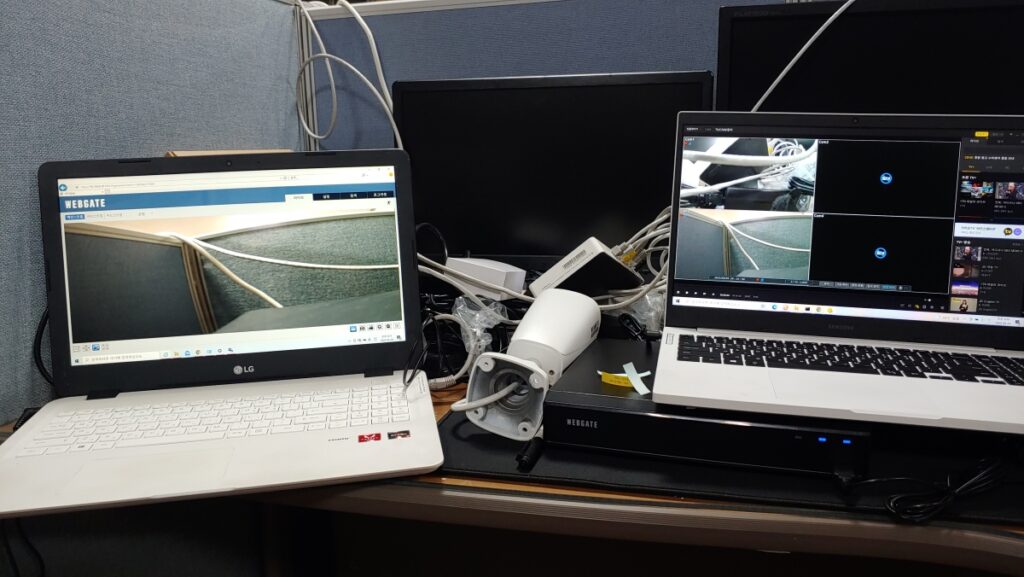

1. 현장 설치 전, 사전 테스트의 중요성
자가설치를 위해 구매한 CCTV는 현장에 바로 설치하기 전에,
사무실이나 작업 공간에서 한 번쯤 실제로 연결해 테스트해 보시는 것을 권장드립니다.
네트워크 CCTV는 카메라 설정, IP 확인, PoE 전원 확인 등 현장에서 바로 하기엔 번거로운 작업이 많고 요즘처럼 덥거나 추운 계절이라면 더 어렵기 때문입니다.
이렇게 사전 테스트 과정을 거쳐 두면 현장 설치 시간도 줄고, 예상치 못한 오류도 크게 줄일 수 있습니다.
2. CCTV 설치 위치 선정 방법
CCTV 위치를 정할 때는 도면보다 직접 눈으로 보는 것이 훨씬 정확합니다.
스마트폰 카메라로 설치 예정 위치에서 화면을 찍어보며 감시하고 싶은 각도와
실제 화각을 가늠해 보는 방법이 가장 효과적입니다.
특히 “눈으로 보고 싶은 각도”를 먼저 정해보면 카메라 위치 선정이 훨씬 쉬워집니다
3. CCTV 폴(POLE) 설치
CCTV를 설치할 때 무조건 높은 위치만 고집하시는 분들도 계시지만,
너무 높은 위치일 경우 유지관리, 고장수리, 화각 재조정에 어려움이 있습니다.
이번 현장에서는 적당한 높이의 폴을 선택했습니다.
설계 단계에서 인터넷 회선은 별도로 구성하기로 했기 때문에
농막에서는 전원 케이블만 포설해 시공했습니다.
무조건 높이보다, 감시 각도, 식별 거리, 유지보수 편의성을 함께 고려하시는 것이 중요합니다.
4. 전원·통신 장비용 방수 함체 설치
폴 설치 후에는 전원과 통신 장비를 보호하기 위한 방수용 함체(PVC 박스)를 설치합니다.
케이블 인입부는 노출을 최소화하기 위해 PVC 박스에 하단에 홀을 가공합니다.
PVC 박스를 폴에 고정할 때는 흔히 필름 밴드라고 부르는 길이를 조절할 수 있는 SUS밴드를 사용하는데 이 방식으로 고정하면 옥외에서도 안정적으로 설치할 수 있습니다.

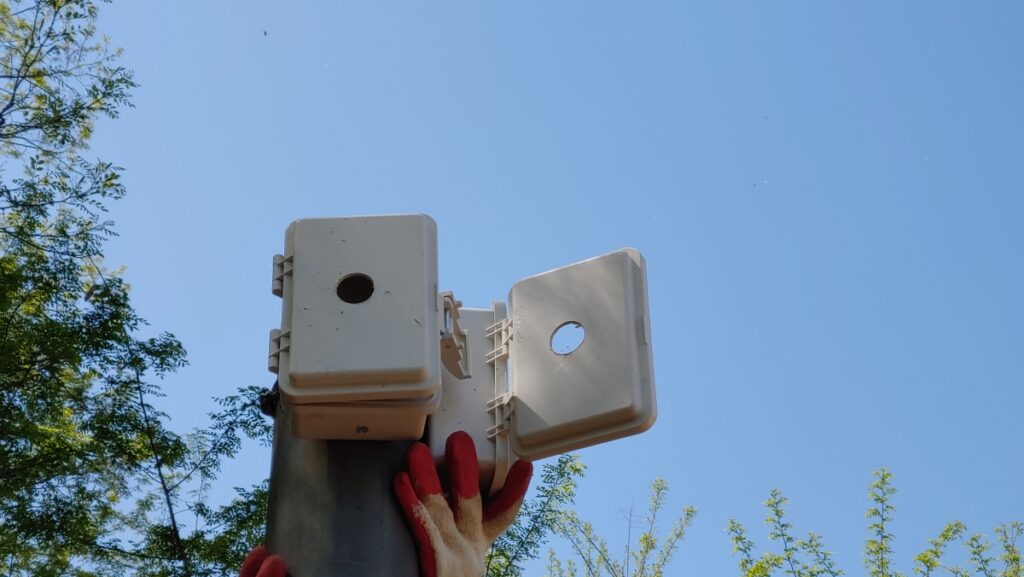

5. CCTV 접속부 보호용 방수 함체 구성
이번 현장에서는 옥외 네트워크 CCTV 3대를 설치하기 위해
카메라 접점 보호용 소형 PVC 방수 함체를 별도로 구성했습니다.
- 네트워크 케이블 접점 보호
- 케이블 정리
- CCTV 방수 커넥터 수납
- 습기 유입 방지
필름 밴드로 여러 개의 함체를 묶어 폴 상단에 고정했는데,
설치 후 보니 위치도 안정적이고 정리도 잘 되었습니다.
여기서 중요한 점은 폴에 고정하기 전에 PVC 함체 가공을 먼저 해두는 것입니다.
케이블이 인입되는 하단부는 불필요하게 크게 타공하지 않아야
곤충이 들어가는 것을 방지할수 있습니다.
고정 후에 홀 가공을 하면 작업 난이도가 급격히 올라가고
불필요한 위험도 생기게 됩니다.
6. 케이블 인입과 여장 처리 요령
네트워크 케이블은 습기보호를 위해 아래에서 위로 인입하는 방식이 좋습니다.
또한 RJ45 접속을 폴 하단에서 할 수 있도록
케이블 여장을 넉넉하게 확보해 두는 것이 중요합니다.
여장이 너무 짧으면 사다리 위에서 작업해야 하므로 위험하고 작업도 어려워집니다.
RJ45 접속 후 남은 케이블은 함체 안쪽으로 말아 넣어주면
정리도 깔끔하고 유지보수도 편해집니다.

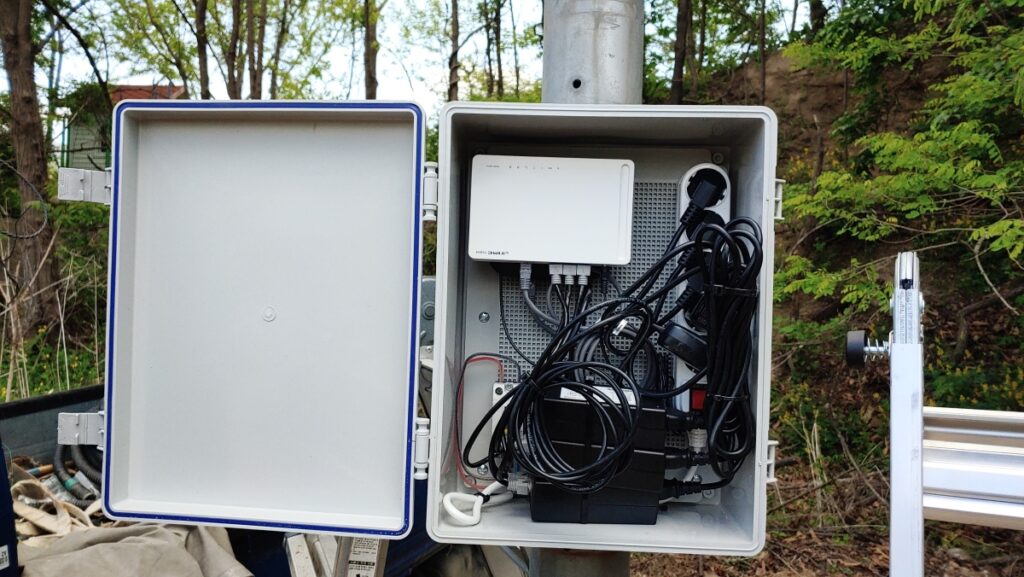

7. 장비 함체 구성 시 느낀 점
이번 작업에서는 4포트 PoE 스위치 대신 1포트 PoE(인젝터) 장비를 임시로 사용했는데,
결과적으로 내부가 다소 복잡해졌습니다.
처음 설계에서 말씀드린 것처럼 4포트 PoE 스위치를 사용하면
전원·배선 정리가 훨씬 깔끔해집니다.
이 부분은 향후 교체가 필요해 보입니다
8. 옥외 설치에서 접점 보호가 중요한 이유
옥외에 설치되는 CCTV는 습기에 매우 취약합니다.
네트워크 CCTV에는 방수 커넥터가 기본으로 포함되어 있는데,
이 커넥터는 반드시 사용해 주셔야 합니다.
간혹 전문 업체가 설치한 현장에서도 방수 커넥터 없이 시공된 경우를 보게 되는데,
습기에 노출되면 RJ45 단자 부식으로 전원이나 영상이 끊기는 사례가 자주 발생합니다.

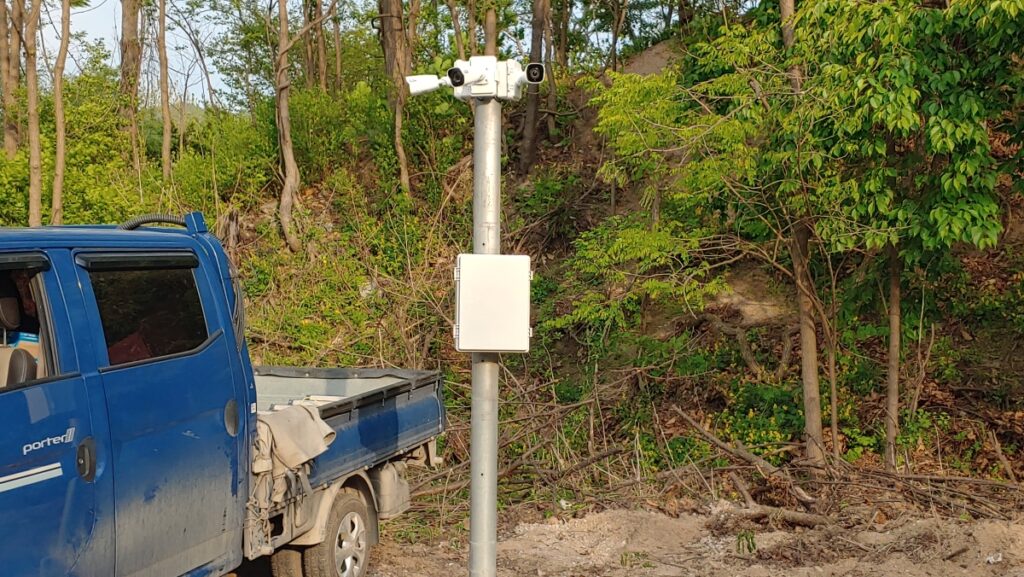

9. 설치 완료 후 전체 모습
마지막으로 폴과 CCTV가 모두 설치된 전체 모습입니다.
처음에는 카메라 높이가 너무 낮지 않을까 걱정했지만, 실제로 설치해 보니
시야 확보도 충분하고 외관상으로도 무리 없는 구성으로 마무리되었습니다.
설치 과정을 글과 사진으로 설명하다 보니 생각보다 길어졌지만,
자가설치하시는 분들께는 실제 도움이 되는 내용이라 생각합니다.
CCTV 자가설치 연재는 끝까지 이어서 정리해 드릴 예정이며,
다음 편에서는 CCTV 설정과 공유기 설정을 중심으로
실제 화면 설정 과정을 다뤄보겠습니다.
