CCTV 자가설치 방법 2편 | 현장에 맞는 CCTV와 NVR 선택

지난 글에서는 CCTV 자가설치를 위해 가장 먼저 고려해야 할 설계와 전체 구성에 대해 이야기했고, 이번 글은 그 연장선으로, 앞서 살펴본 현장에 실제로 적용할 CCTV와 녹화기(NVR) 기기 선정에 대해 정리해 보겠습니다.

이번에 사용된 제품은 네트워크 방식의 CCTV와 NVR입니다.
사진에 상호명이 표시된 제품이 일부 등장하지만, 특정 회사 제품을 홍보하기 위한 글은 아니며 자가설치 기준에서 이해를 돕기 위한 예시임을 미리 말씀드립니다.

1. 요즘 사용되는 CCTV 종류 간단 정리

과거 AHD/TVI/CVI, HD-SDI를 많이 사용했지만 근래에는 네트워크 장비가 저렴해지고 기능도 다양해서 IP CCTV, NVR쪽으로 많이 변경되기는 했습니다.
우선 기존 CCTV방식과 네트워크방식을 잠깐 비교해보겠습니다.

이번 현장에서는 설치 환경과 관리 편의성을 고려해 IP CCTV + NVR구성을 선택햇습니다.

✔ 해상도와 렌즈

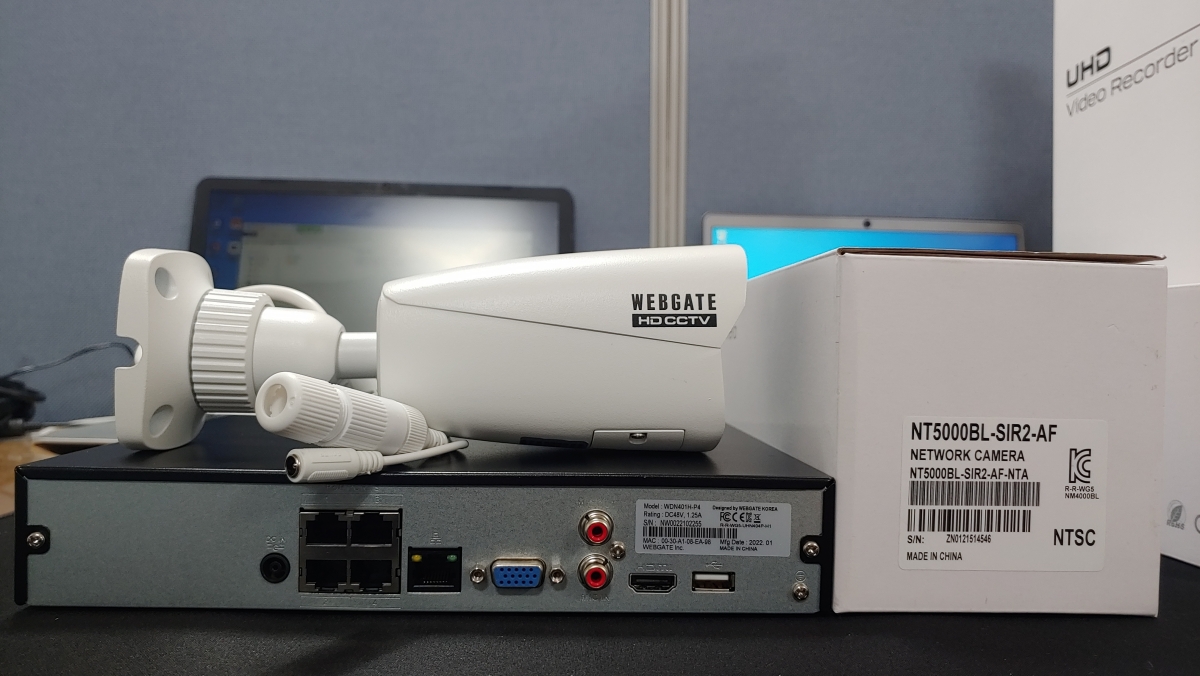

이번 자가설치에 사용한 CCTV는 최대 5메가픽셀(2592×1944) 해상도의 IP 카메라로,
4배 가변 줌 렌즈가 탑재된 제품으로 다음과 같은 장점이 있습니다.

이러한 장점이 자가설치 환경에 잘 어울리는 구성입니다.

✔ 야간 감시와 외부 환경 대응

농막, 축사, 개활지에서는 이 부분을 꼭 확인하셔야 합니다.

✔ IP CCTV의 장점

IP 카메라는 줌이나 포커스 제어를 위해 별도의 제어선이 필요하지 않습니다.

즉 네트워크 케이블 1가닥으로 → 영상 + 제어 + 전원(PoE) 처리가 가능하기 때문에 배선이 단순하며 추후 확장도 쉽습니다.

자가설치 시 가장 큰 장점 중 하나입니다.

녹화기(NVR)는 CCTV와 동일한 제조사 제품을 사용하는 것을 권장드립니다.
특히 자가설치라면 호환성 문제를 만들지 않는 것이 가장 중요합니다.
한화비전, 하이크비전, 웹게이트, 티피링크 등은 CCTV와 NVR라인업이 같이 있으니 구매시 참고하세요.

ONVIF라는 표준 프로토콜을 이용하면 제조사가 달라도 연결은 가능하지만 모션 감지, 이벤트 알림, 세부 설정 같은 기능에서는 정상 동작하지 않는 경우가 종종 있습니다.

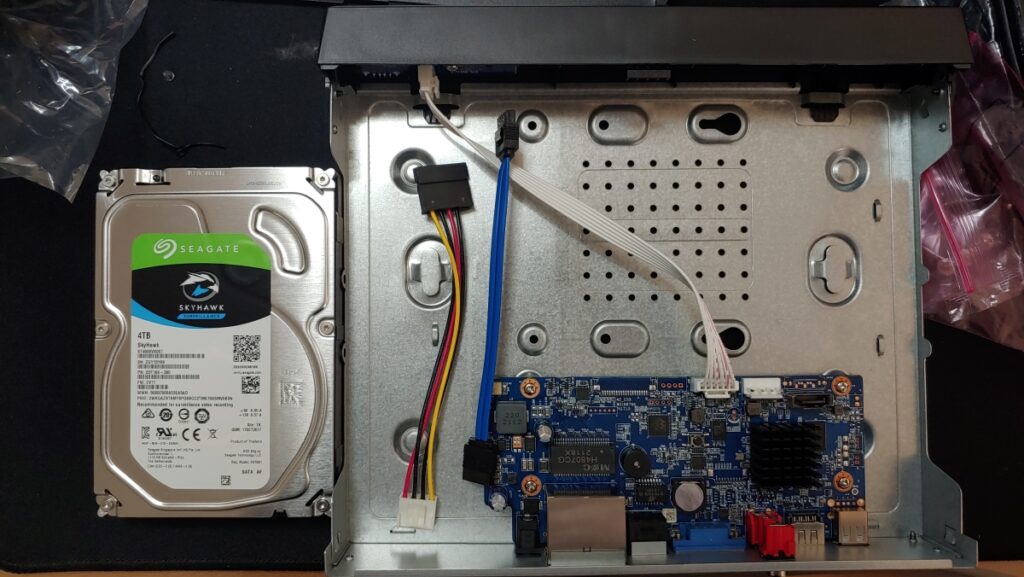

이번 현장에서는 향후 증설을 고려해 4채널 NVR을 선택했으며 저장용 하드디스크는 저장 해상도에 따라 다르지만 연속녹화 기준으로 1테라(1TB) 기준 45일로 계산해서 4TB로 선정했습니다.

공유기는 종류가 워낙 다양하기 때문에 특정 제품을 꼭 써야 하는 것은 아닙니다.

다만 포트 포워딩 설정 가능 여부, 장시간 동작 시 안정성은 꼭 확인하셔야 하며 원격지에서
PC나 스마트폰으로 CCTV를 보려면 공유기 설정이 매우 중요합니다.

현장에서는 안정적인 동작을 위해 유선 또는 유무선 공유기를 사용하시면 되지만 저같은 경우 안정성을 위해 유선 공유기를 사용하고 있습니다.

PoE 스위치는 네트워크 케이블 하나로 정격용량에 따른 CCTV전원과 데이터를 동시에 공급할 수 있는 장비입니다.

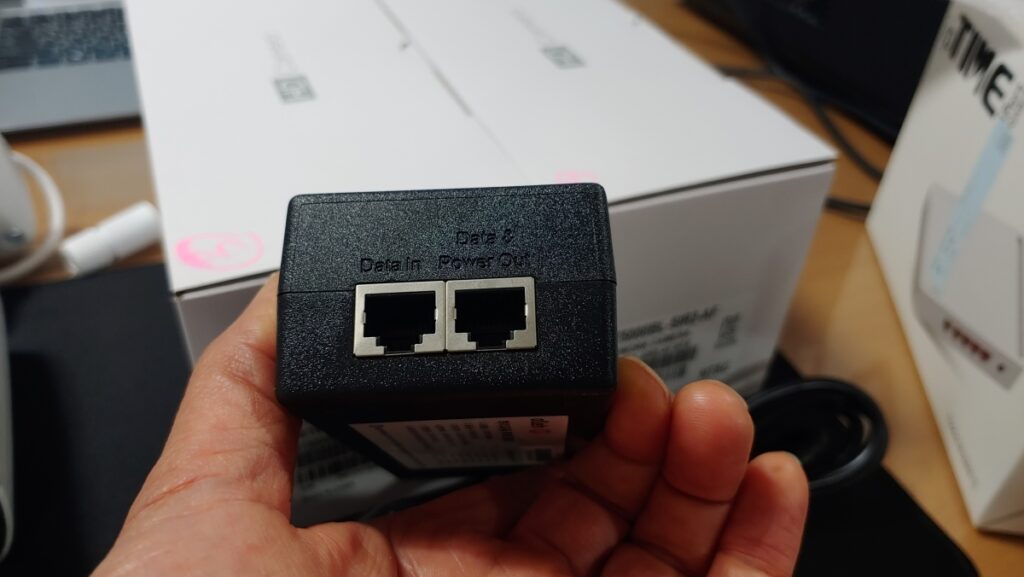

여기서 혼동하지 말아야 할 부분은 PoE 스위치와 PoE 인젝터인데 두 제품 모두 전원과 네트워크를 지원하는 제품이지만 인젝터는 1:1방식입니다.

스위치와 전원 어댑터를 사용할 경우 12V 2A 어댑터를 카메라마다 1:1방식으로 연결하거나, 12V 5A급 전원과 분기 케이블을 사용해서 설치해야 하므로 많이 번거로워집니다.

자가설치 기준에서는 PoE 스위치가 가장 편리하고 안정적인 선택입니다.
하지만 이런 원격지에 설치하는 구성이 아닌 전원주택 같은 경우 PoE포트가 있는 NVR을 선택하시면 매우 단순한 작업이 됩니다.

이번 2편에서는 CCTV 자가설치를 위한 카메라, NVR, 공유기, PoE 구성 기준을 하나씩 살펴보았습니다.

기기를 고를 때는 다음 사항을 고려하셔서 선정하세요.

다음 편에서는 선정한 장비를 기준으로 CCTV 현장 설치 시 주의사항을
자세히 정리해 보겠습니다.
