통신단자함이나 110블록 작업을 하다 보면 일반 랜선보다 훨씬 많은 색깔의 선이 보이는 경우가 있습니다. 이때 나오는 케이블이 25P UTP 케이블입니다.
일반 랜선은 4페어 8가닥 구조라서 주황, 녹색, 파랑, 갈색 정도만 보면 됩니다. 하지만 25P UTP 케이블은 여러 개의 페어가 한꺼번에 들어 있어서 색깔 순서를 모르면 어느 선이 몇 번째 페어인지 헷갈리기 쉽습니다.
현장에서 25P 케이블 색깔 순서를 말할 때 자주 쓰는 표현이 있습니다.
청·주·녹·갈·회
백·적·흑·황·보
처음 보면 외우기 어려워 보이지만, 기준을 알면 생각보다 단순합니다. 이 글에서는 25P UTP 케이블 색깔 순서표, 청주녹갈회와 백적흑황보의 의미, 페어를 구분하는 방법, 110블록 작업 시 확인할 부분을 현장 기준으로 정리하겠습니다.
10초 요약
25P UTP 케이블은 25개의 페어가 들어 있는 통신 케이블입니다. 페어는 서로 꼬여 있는 두 가닥의 선을 말하며, 전화선이나 통신 회선을 정리할 때 한 쌍 단위로 사용합니다.
25P 케이블 색깔 순서는 기본 색상 계열인 청·주·녹·갈·회와 조합 색상 계열인 백·적·흑·황·보를 함께 보면서 확인합니다. 즉 색깔 하나만 보는 것이 아니라, 두 가닥이 어떤 조합으로 묶여 있는지 확인해야 합니다.
통신단자함에서 25P 케이블을 다룰 때는 색상표만 보고 바로 선을 옮기지 말고, 기존 110블록 위치와 실제 연결 상태를 먼저 확인해야 합니다.
1. 25P UTP 케이블은 25개 페어가 들어 있는 케이블입니다
25P UTP 케이블에서 P는 Pair, 즉 페어를 뜻합니다. 25P는 25페어라는 뜻으로 보면 됩니다.
페어는 두 가닥의 선이 한 쌍으로 꼬여 있는 구조입니다. 통신 케이블은 보통 한 가닥씩 따로 쓰는 것이 아니라, 두 가닥을 한 쌍으로 묶어 신호를 주고받습니다.
일반 랜선은 4페어 8가닥입니다.
- 주황/흰 + 주황
- 녹색/흰 + 녹색
- 파랑/흰 + 파랑
- 갈색/흰 + 갈색
이렇게 4개의 페어가 들어 있습니다.
반면 25P UTP 케이블은 25개의 페어가 들어 있습니다. 그래서 통신단자함 안에서 보면 선 색깔이 훨씬 많고 복잡하게 보입니다.
25P 케이블은 주로 아래 같은 곳에서 볼 수 있습니다.
- 아파트 통신단자함
- 사무실 전화 회선
- 110블록 결선부
- 구내통신 배선
- 전화, 팩스, 인터폰 회선 정리
- 여러 방이나 여러 회선을 한 번에 묶어 정리한 현장
중요한 것은 25P 케이블을 볼 때 색깔 하나씩 따로 보면 안 된다는 점입니다. 반드시 두 가닥이 한 쌍으로 묶인 페어 단위로 봐야 합니다.
2. 청주녹갈회는 기본 색상 계열입니다
25P 케이블 색깔 순서를 설명할 때 먼저 나오는 것이 청·주·녹·갈·회입니다.
청은 파랑 계열입니다.
주는 주황 계열입니다.
녹은 녹색 계열입니다.
갈은 갈색 계열입니다.
회는 회색 계열입니다.
현장에서는 줄여서 청주녹갈회라고 부르는 경우가 많습니다.
이 다섯 가지 색상은 25P 케이블의 색깔 순서를 이해할 때 기본 색상처럼 보면 됩니다. 일반 랜선에서 파랑, 주황, 녹색, 갈색을 보는 것처럼, 25P 케이블에서는 청·주·녹·갈·회 계열이 반복 기준이 됩니다.
다만 여기서 중요한 점이 있습니다.
청주녹갈회만 외우면 끝나는 것이 아닙니다. 25P 케이블은 이 색상들이 다른 색상 계열과 조합되어 여러 페어를 구성합니다.
그래서 다음 기준인 백·적·흑·황·보를 함께 봐야 합니다.
3. 백적흑황보는 조합 색상 계열입니다
청주녹갈회와 함께 봐야 하는 색상 계열이 백·적·흑·황·보입니다.
백은 흰색 계열입니다.
적은 빨간색 계열입니다.
흑은 검은색 계열입니다.
황은 노란색 계열입니다.
보는 보라색 계열입니다.
현장에서는 이것도 줄여서 백적흑황보라고 말하는 경우가 많습니다.
25P 케이블은 청주녹갈회와 백적흑황보의 조합으로 여러 페어를 구분합니다. 처음에는 복잡해 보이지만, 구조는 일정합니다.
쉽게 말하면 이렇게 생각하면 됩니다.
청·주·녹·갈·회는 반복되는 기본 색상 계열입니다.
백·적·흑·황·보는 묶음 단위를 나누는 색상 계열입니다.
이 두 기준이 조합되어 25개의 페어가 만들어집니다.
따라서 25P 케이블을 볼 때는 “이 선이 파란색이다” 정도로만 보면 부족합니다. 어떤 색상 계열과 어떤 조합으로 묶여 있는지 같이 확인해야 합니다.
4. 25P UTP 케이블 색깔 순서표 기본 구조
25P 케이블 색깔 순서를 표로 보면 아래처럼 이해할 수 있습니다.

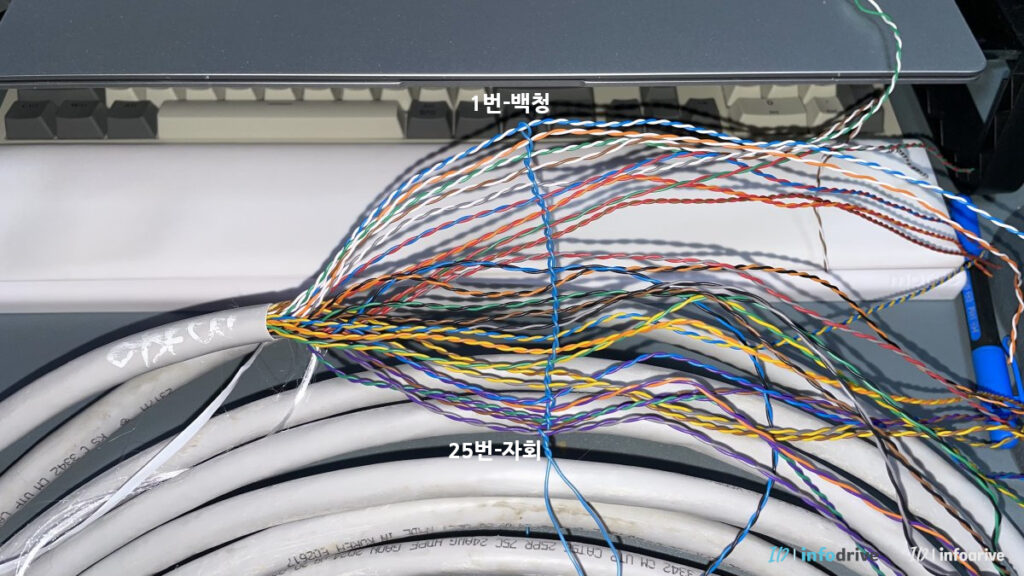

1페어: 백/청 + 청
2페어: 백/주 + 주
3페어: 백/녹 + 녹
4페어: 백/갈 + 갈
5페어: 백/회 + 회
6페어: 적/청 + 청
7페어: 적/주 + 주
8페어: 적/녹 + 녹
9페어: 적/갈 + 갈
10페어: 적/회 + 회
11페어: 흑/청 + 청
12페어: 흑/주 + 주
13페어: 흑/녹 + 녹
14페어: 흑/갈 + 갈
15페어: 흑/회 + 회
16페어: 황/청 + 청
17페어: 황/주 + 주
18페어: 황/녹 + 녹
19페어: 황/갈 + 갈
20페어: 황/회 + 회
21페어: 보/청 + 청
22페어: 보/주 + 주
23페어: 보/녹 + 녹
24페어: 보/갈 + 갈
25페어: 보/회 + 회
현장에서 실제 선을 보면 제조사나 케이블 상태에 따라 색상 표현이 조금 다르게 보일 수 있습니다. 오래된 케이블은 색이 바래서 청색과 회색, 갈색과 주황색이 헷갈리는 경우도 있습니다.
그래서 표만 보고 바로 선을 옮기지 말고, 기존 결선 위치와 페어 꼬임 상태를 함께 봐야 합니다.
5. 25P 케이블은 색깔 하나가 아니라 페어로 봐야 합니다
25P 케이블 색깔 순서표를 볼 때 가장 중요한 것은 페어입니다.
페어는 두 선이 한 쌍으로 꼬여 있는 구조입니다. 색깔이 비슷해 보여도 서로 꼬여 있지 않다면 같은 페어가 아닐 수 있습니다.
작업할 때는 아래 순서로 확인하면 좋습니다.
- 먼저 선 색깔을 확인합니다.
- 그 선이 어떤 색상 조합인지 봅니다.
- 두 가닥이 서로 꼬여 있는지 확인합니다.
- 기존 110블록 위치와 비교합니다.
- 전화선인지 인터넷선인지 용도를 확인합니다.
초보자가 자주 하는 실수는 색깔만 보고 선을 골라내는 것입니다. 예를 들어 파란색 계열 선만 보고 같은 페어라고 생각하면 안 됩니다. 실제로는 백/청과 청이 한 쌍인지, 적/청과 청이 한 쌍인지 구분해야 합니다.
페어가 섞이면 전화는 잡히는 것처럼 보여도 잡음이 생기거나, 인터넷으로 사용할 때 속도가 떨어지거나 연결이 불안정할 수 있습니다.
6. 전화선 작업에서는 1페어 단위로 보는 경우가 많습니다
25P 케이블은 전화선 작업에서 많이 사용됩니다.
일반 전화 회선은 보통 1페어만으로도 동작합니다. 그래서 여러 전화 회선을 한 케이블 안에 묶어 정리하기 위해 25P 케이블을 사용하는 경우가 많습니다.
예를 들어 1회선을 사용할 때는 1페어를 쓰고, 여러 회선을 사용할 때는 2페어, 3페어, 4페어처럼 순서대로 사용할 수 있습니다.
다만 현장마다 기존 작업 방식이 다를 수 있습니다. 어떤 현장은 1페어부터 순서대로 쓰지만, 어떤 현장은 중간 페어부터 사용하거나 예비선으로 남겨둔 페어가 있을 수 있습니다.
그래서 기존 전화 회선을 확인할 때는 아래를 같이 봐야 합니다.
- 110블록에 물려 있는 위치
- 전화 단자나 국선 모듈 연결 상태
- 기존 라벨
- 사용 중인 회선과 예비 회선
- 페어 꼬임 상태
전화선은 적은 가닥으로도 동작하기 때문에 “전화는 되는데 인터넷은 안 되는” 상황이 생기기 쉽습니다. 전화선으로 쓰던 페어를 인터넷선처럼 착각하면 안 됩니다.
통신단자함에서 전화선과 인터넷선 구조가 함께 헷갈린다면 “통신단자함 25P UTP 케이블 색깔 순서｜전화선·인터넷선 구분” 글에서 전체 구분 기준을 먼저 확인하면 됩니다.
7. 인터넷선으로 쓸 때는 4페어 8가닥이 필요합니다
25P 케이블 안의 일부 페어를 인터넷선처럼 사용하려면 4페어 8가닥을 맞춰야 합니다.
일반 랜선은 4페어 8가닥 구조입니다. 그래서 인터넷선으로 사용하려면 25P 케이블 안에서도 4개의 페어를 정확히 골라 하나의 랜선처럼 구성해야 합니다.
이때 중요한 것은 단순히 8가닥을 고르는 것이 아닙니다. 반드시 페어가 맞아야 합니다.
잘못된 예는 아래와 같습니다.
색깔이 비슷한 선만 골라 8가닥을 만듭니다.
서로 다른 페어를 섞어 연결합니다.
전화선으로 쓰던 페어와 인터넷용 페어를 섞습니다.
한쪽은 T568B, 반대쪽은 기존 전화선 위치 그대로 둡니다.
벽면 랜포트 쪽 결선과 통신단자함 쪽 결선 기준이 다릅니다.
이런 경우 인터넷이 아예 안 되거나, 연결은 되지만 속도가 낮게 잡히거나, 특정 장비에서만 불안정하게 동작할 수 있습니다.
벽면 인터넷 콘센트 쪽 결선도 함께 확인해야 한다면 “8핀 모듈러잭 연결 방법｜인터넷 콘센트 교체와 랜선 색깔 순서” 글에서 색깔 순서와 IDC 결선 기준을 같이 확인하면 됩니다.

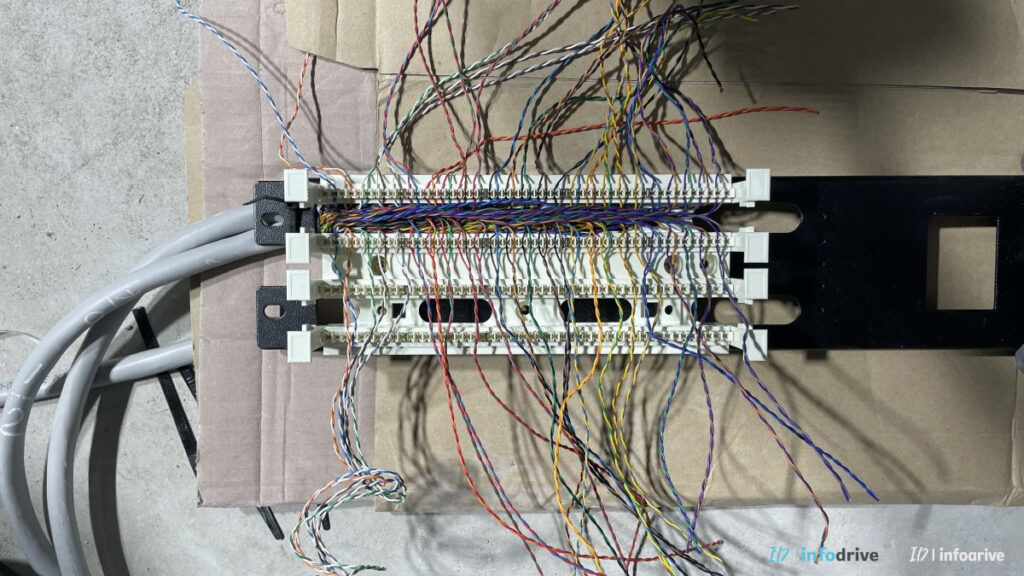

8. 110블록에 물려 있을 때는 기존 위치를 먼저 찍어둡니다
25P 케이블은 110블록에 연결되어 있는 경우가 많습니다. 110블록은 선을 홈에 눌러 넣어 접촉시키는 방식입니다.
이 구조에서는 선을 하나 잘못 빼면 원래 위치를 다시 찾기 어려울 수 있습니다. 그래서 작업 전에 반드시 사진을 찍어두는 것이 좋습니다.
확인 순서는 아래와 같습니다.
- 전체 110블록 사진을 먼저 찍습니다.
- 25P 케이블이 들어오는 방향을 확인합니다.
- 각 페어가 어느 위치에 물려 있는지 봅니다.
- 기존에 사용 중인 회선과 예비선을 구분합니다.
- 필요한 선만 작업합니다.
- 작업 후 랜테스터기나 실제 장비로 확인합니다.
특히 통신단자함 안은 선이 많기 때문에 눈으로만 기억하면 안 됩니다. 사진을 남겨두면 나중에 문제가 생겼을 때 원래 상태로 되돌리기 쉽습니다.
9. 25P 케이블 색깔 순서 확인 시 자주 하는 실수
25P 케이블 색깔 순서를 볼 때 자주 하는 실수는 대부분 색상과 페어를 분리해서 보는 것입니다.
대표적인 실수는 아래와 같습니다.
- 청주녹갈회만 외우고 백적흑황보를 같이 보지 않습니다.
- 색깔이 비슷한 선을 같은 페어라고 착각합니다.
- 페어 꼬임을 확인하지 않습니다.
- 기존 110블록 위치를 기록하지 않습니다.
- 전화선과 인터넷선을 구분하지 않습니다.
- 예비선을 사용 중인 선으로 착각합니다.
- 인터넷용으로 8가닥을 고르면서 페어를 섞습니다.
- 색이 바랜 오래된 케이블을 새 케이블 기준으로만 판단합니다.
이런 실수를 줄이려면 색깔 순서표를 보되, 실제 케이블의 꼬임과 기존 결선 상태를 함께 확인해야 합니다.
10. 작업 후에는 랜테스터기로 확인합니다
25P 케이블을 수정하거나 일부 페어를 인터넷선처럼 구성했다면 마지막에는 반드시 확인해야 합니다.
전화선 작업이라면 실제 전화 연결 상태를 확인하고, 인터넷선 작업이라면 랜테스터기나 PC 연결 상태를 확인해야 합니다.
랜테스터기는 제품에 따라 표시 방식이 다릅니다. 1번부터 8번까지 각각 표시하는 제품도 있고, 현장에서 많이 쓰는 페어방식 랜테스터기처럼 선의 쌍을 기준으로 확인하는 제품도 있습니다.
확인할 부분은 아래와 같습니다.
- 연결이 잡히는지 확인합니다.
- 특정 페어가 빠지지 않았는지 확인합니다.
- 한쪽만 점등되거나 불규칙하게 표시되지 않는지 확인합니다.
- 케이블을 움직였을 때 표시가 끊기지 않는지 확인합니다.
- 실제 장비에서 정상 동작하는지 확인합니다.
랜테스터기에서 이상이 보이면 110블록, 벽면 모듈러잭, 허브 연결 순서로 다시 확인하는 것이 좋습니다.
핵심 정리
25P UTP 케이블 색깔 순서는 청·주·녹·갈·회와 백·적·흑·황·보를 함께 보면 이해하기 쉽습니다.
청·주·녹·갈·회는 기본 색상 계열이고, 백·적·흑·황·보는 조합 색상 계열로 보면 됩니다. 이 조합을 기준으로 1페어부터 25페어까지 순서가 만들어집니다.
하지만 현장에서 중요한 것은 표를 외우는 것이 아니라, 실제 페어가 어떻게 꼬여 있는지 확인하는 것입니다. 전화선은 1페어만으로도 동작할 수 있지만, 인터넷선으로 쓰려면 4페어 8가닥이 정상적으로 맞아야 합니다.
110블록에 연결된 상태라면 기존 위치를 먼저 사진으로 남기고, 작업 후에는 랜테스터기나 실제 장비로 연결 상태를 확인하는 것이 안전합니다.
상황별 함께 보면 좋은 글
25P 색깔 순서표를 보기 전에 통신단자함에서 전화선과 인터넷선을 어떻게 구분해야 하는지 헷갈린다면 “통신단자함 25P UTP 케이블 색깔 순서｜전화선·인터넷선 구분” 글에서 전체 구조를 먼저 확인하면 됩니다.
25P 케이블 일부를 인터넷선처럼 사용하려면 벽면 랜포트 결선도 함께 봐야 합니다. 이때는 “8핀 모듈러잭 연결 방법｜인터넷 콘센트 교체와 랜선 색깔 순서” 글에서 인터넷 콘센트 안쪽 색깔 순서와 IDC 결선 기준을 확인하면 됩니다.
어느 선이 어느 방으로 가는지 모른다면 “방 랜포트 찾는 방법｜통신단자함에서 어느방 선인지 확인하기” 글에서 통신단자함에서 방 선을 찾는 순서를 먼저 확인하면 됩니다.
English Summary
A 25P UTP cable contains 25 twisted pairs. In the field, the color order is often understood using two color groups: blue, orange, green, brown, gray and white, red, black, yellow, violet.
The important point is not to look at individual colors only, but to identify the actual pair structure. Each pair consists of two wires twisted together.
Telephone lines may use one or two pairs, but Ethernet connections require four pairs and eight wires. Before changing any wiring on a 110 block, take a photo of the existing connection and check the wiring again after the work is done.
마무리
25P UTP 케이블 색깔 순서는 처음 보면 복잡해 보이지만, 기준을 나누면 이해하기 쉽습니다. 청·주·녹·갈·회와 백·적·흑·황·보를 함께 보고, 그 조합이 어떤 페어를 만드는지 확인하면 됩니다.
다만 실제 현장에서는 색상표만 보고 작업하면 위험합니다. 케이블이 오래되어 색이 바랬거나, 기존 결선이 표준 순서와 다르게 정리되어 있을 수 있기 때문입니다.
따라서 25P 케이블을 다룰 때는 색깔 순서표, 페어 꼬임 상태, 110블록 위치, 실제 연결 상태를 함께 확인해야 합니다. 작업 전에는 사진을 찍어두고, 작업 후에는 랜테스터기나 실제 장비로 정상 연결 여부를 확인하는 것이 가장 안전합니다.
