인터넷 콘센트 없는 방 랜선 연결방법은 단순히 랜선을 길게 끌어오는 작업만을 의미하지 않습니다.
방에 벽 랜포트나 인터넷 콘센트가 없다면 먼저 기존 배선이 있는지, 통신단자함에서 해당 방으로 랜선을 보낼 수 있는지, 새 랜선을 포설해야 하는 구조인지부터 확인해야 합니다.
벽에 인터넷 콘센트가 없더라도 천장이나 벽 안쪽에 예비 배선이 들어 있는 경우가 있습니다. 반대로 기존 배선이 전혀 없어 새 랜선을 직접 포설해야 하는 경우도 있습니다.
인터넷 콘센트 없는 방에 랜선을 연결하는 방법은 크게 세 가지로 나눌 수 있습니다.
- 기존 배선이나 예비 랜선을 찾아 연결하는 방법
- 통신단자함에서 새 랜선을 방까지 포설하는 방법
- 방 안에서 인터넷 콘센트나 모듈러잭으로 마감하는 방법
이 글에서는 인터넷 콘센트 없는 방 랜선 연결방법을 기존 배선 확인, 새 랜선 포설, 방 안쪽 마감 순서로 정리하겠습니다.
10초 요약
인터넷 콘센트가 없는 방이라도 먼저 기존 배선이 있는지 확인해야 합니다. 통신단자함 안에 해당 방으로 가는 예비 랜선이 있거나, 천장 안쪽에 랜선이 말려 있는 경우가 있습니다.
기존 배선이 있다면 새로 랜선을 포설하지 않아도 됩니다. 통신단자함에서 해당 방 선을 공유기나 허브에 연결하고, 방 안쪽은 인터넷 콘센트나 모듈러잭으로 마감하면 됩니다.
기존 배선이 없다면 새 랜선을 포설해야 합니다. 이때는 기존 배관 입선, 천장 배선, 몰딩 노출 배선, 레이스웨이 사용 여부를 현장 구조에 맞게 판단해야 합니다.

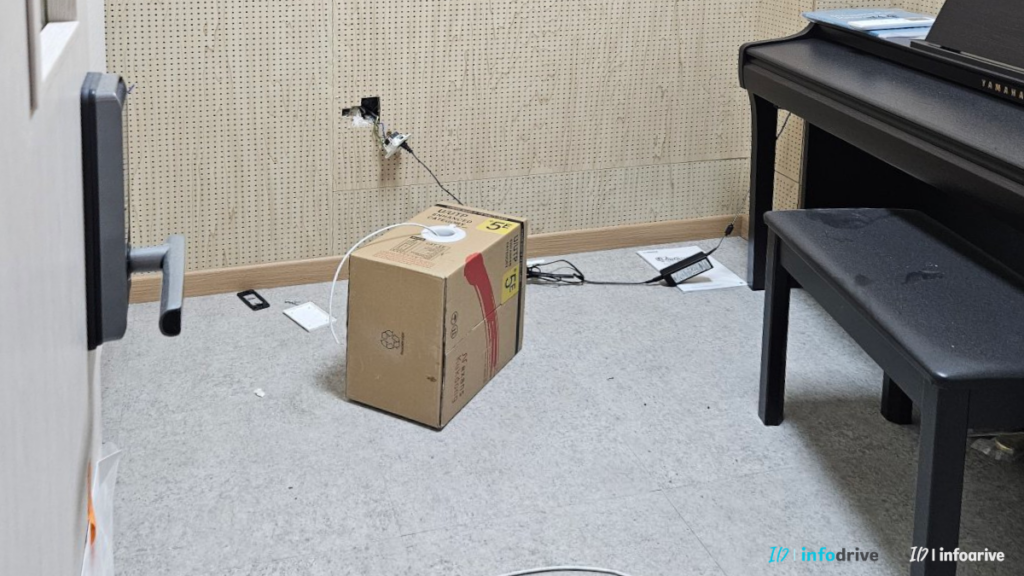

1. 인터넷 콘센트 없는 방도 기존 배선이 있을 수 있습니다
방 벽면에 인터넷 콘센트가 없다고 해서 반드시 새 랜선을 포설해야 하는 것은 아닙니다.
아파트, 원룸, 사무실에서는 통신단자함 안에 각 방으로 가는 예비 랜선이 들어 있는 경우가 있습니다. 또는 벽면에는 랜포트가 없지만 천장 안쪽이나 빈 박스 안에 랜선이 말려 있는 경우도 있습니다.
먼저 확인할 부분은 아래와 같습니다.
- 통신단자함 안에 사용하지 않는 랜선이 있는지 확인합니다.
- 방 이름이나 라벨이 붙은 선이 있는지 확인합니다.
- 벽면 빈 박스 안쪽에 랜선이 들어 있는지 확인합니다.
- 천장 점검구나 몰딩 안쪽에 예비 배선이 있는지 확인합니다.
- 랜테스터기로 어느 방으로 가는 선인지 확인 가능한지 봅니다.
기존 배선이 살아 있다면 새로 랜선을 포설하지 않아도 됩니다. 이 경우에는 통신단자함에서 해당 방 선을 공유기나 허브에 연결하고, 방 안쪽은 인터넷 콘센트나 모듈러잭으로 마감하면 됩니다.
즉, 인터넷 콘센트가 없는 방이라도 기존 랜선이 있다면 비교적 간단하게 유선 인터넷을 연결할 수 있습니다.

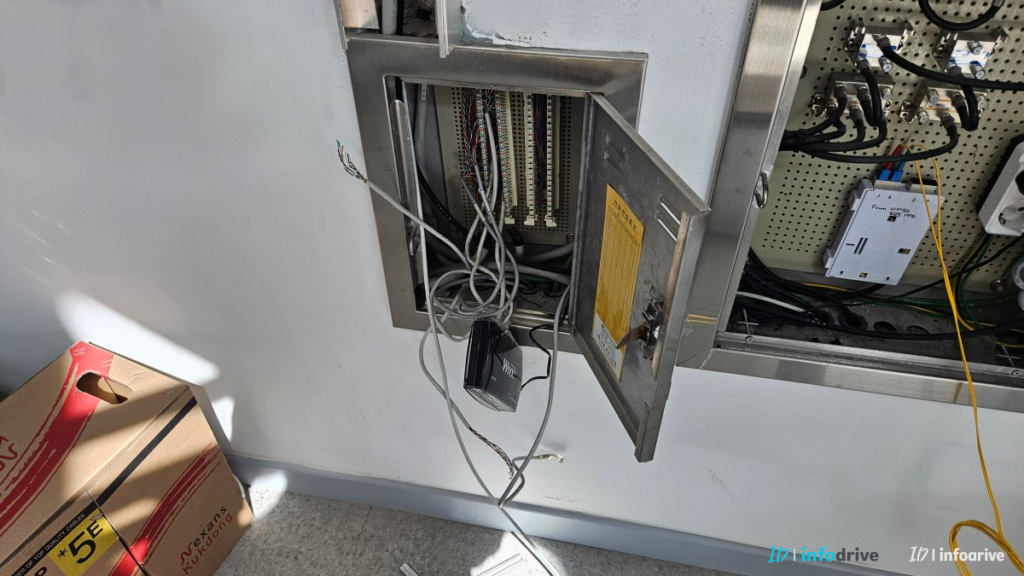

2. 먼저 통신단자함에서 출발점을 확인합니다
인터넷 콘센트 없는 방에 랜선을 연결할 때 출발점은 대부분 통신단자함입니다.
통신단자함에는 외부 인터넷선, 공유기, 허브, 각 방으로 가는 랜선이 모여 있는 경우가 많습니다.
기본 구조는 아래와 같습니다.
통신단자함
→ 공유기 또는 허브
→ 방으로 가는 랜선
→ 인터넷 콘센트 또는 모듈러잭
→ PC, IPTV, 무선AP
새 랜선을 설치하려면 통신단자함에서 방까지 랜선이 지나갈 수 있는 경로를 찾아야 합니다.
확인할 부분은 아래와 같습니다.
- 공유기 LAN 포트나 허브 포트가 남아 있는지 확인합니다.
- 통신단자함 안에 새 랜선을 넣을 공간이 있는지 확인합니다.
- 기존 배관을 사용할 수 있는지 확인합니다.
- 천장이나 몰딩으로 노출 배선이 가능한지 확인합니다.
- 방까지 배선 거리가 너무 길지 않은지 확인합니다.
공유기나 허브 포트가 부족하다면 랜선 포설 전에 허브 추가가 먼저 필요할 수 있습니다. 전체 랜포트 증설 구조가 헷갈린다면 “랜포트 증설 방법｜방 인터넷 연결을 늘리는 3가지 방법” 글에서 기존 배선, 허브 추가, 새 랜선 포설 기준을 먼저 확인하면 됩니다.
3. 기존 배관을 사용할 수 있으면 가장 깔끔합니다
가장 깔끔한 랜선 연결방법은 기존 배관을 이용하는 것입니다.
벽 안이나 천장 안에 통신용 배관이 살아 있다면 랜선을 노출하지 않고 방까지 넣을 수 있습니다. 이 방식은 선이 밖으로 보이지 않고, 벽면 인터넷 콘센트로 깔끔하게 마감할 수 있다는 장점이 있습니다.
다만 모든 현장에서 가능한 것은 아닙니다. 아래 상황에서는 기존 배관을 사용하기 어려울 수 있습니다.
- 배관이 막혀 있는 경우
- 배관 안에 다른 선이 너무 많이 들어 있는 경우
- 배관 꺾임이 심한 경우
- 통신단자함에서 해당 방까지 이어지는 배관 경로를 찾기 어려운 경우
- 오래된 건물이라 통신 배관이 없는 경우
기존 배관을 사용할 수 있다면 통신단자함에서 방 벽면 박스까지 랜선을 넣고, 방 안에서는 인터넷 콘센트로 마감하는 방식이 가장 좋습니다.
하지만 배관이 막혀 있거나 구조상 입선이 어렵다면 노출 배선을 검토해야 합니다.

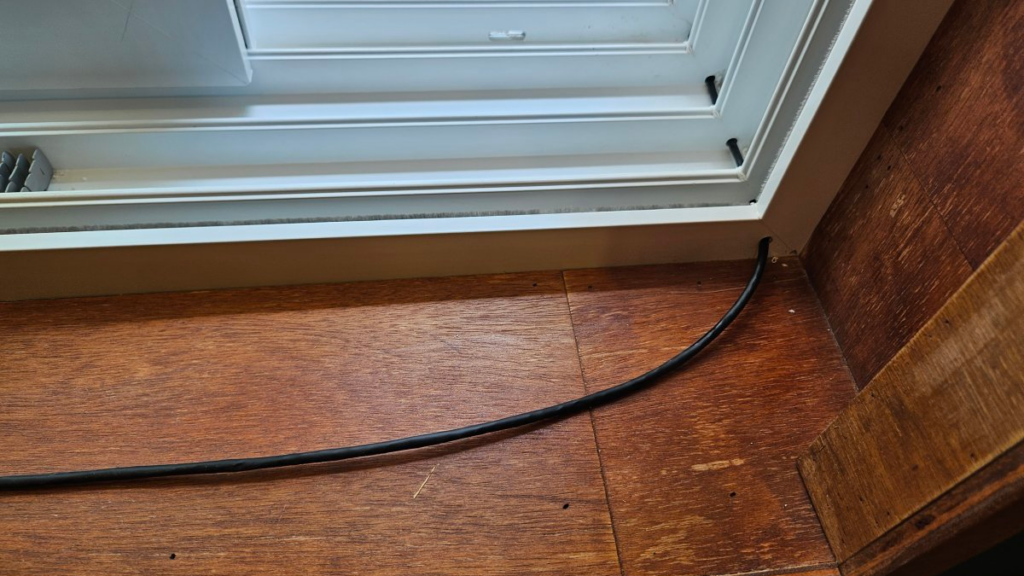

4. 기존 배관이 없으면 새 랜선을 포설해야 합니다
기존 배관이 없거나 사용할 수 없다면 새 랜선을 포설해야 합니다.
새 랜선 포설은 현장 구조에 따라 방식이 달라집니다. 대표적인 방법은 아래와 같습니다.
- 천장 위로 랜선을 포설합니다.
- 몰딩을 이용해 노출 배선합니다.
- 벽면이나 걸레받이 라인을 따라 배선합니다.
- 사무실 바닥 덕트를 사용합니다.
- 레이스웨이나 케이블 덕트를 사용합니다.
- 천장 점검구를 이용해 배선합니다.
가정에서는 몰딩을 이용한 노출 배선이 현실적인 경우가 많습니다. 사무실이나 상가에서는 천장 위, 바닥 덕트, 레이스웨이를 이용하는 경우가 많습니다.
새 랜선을 포설할 때 중요한 것은 선을 너무 꺾거나 눌리지 않게 하는 것입니다. 랜선 내부는 꼬임 구조로 되어 있어 신호 간섭을 줄입니다. 심하게 꺾이거나 눌리면 인터넷 속도가 느려지거나 연결이 불안정해질 수 있습니다.
기존 배선이 없다면 새 랜선을 포설해 방까지 연결해야 합니다.
5. 방 안에서는 인터넷 콘센트나 모듈러잭으로 마감합니다
기존 배선이 없어서 새 랜선을 포설했다면, 다음 단계는 방 안쪽 마감입니다.
방까지 랜선을 가져왔다면 마감 방법을 정해야 합니다. 랜선을 그대로 길게 빼놓고 사용하는 것도 가능하지만, 장기적으로는 인터넷 콘센트나 모듈러잭으로 마감하는 것이 좋습니다.
대표적인 마감 방법은 아래와 같습니다.
- 벽면 인터넷 콘센트를 설치합니다.
- 노출형 모듈러잭을 설치합니다.
- RJ45 커넥터를 직접 압착합니다.
- 케이블 덕트 안에서 랜선을 정리합니다.
- 책상 아래나 장비 근처에 포트를 고정합니다.
가장 깔끔한 방식은 벽면 인터넷 콘센트로 마감하는 것입니다. 다만 벽면 타공이나 매립 박스 설치가 어렵다면 노출형 모듈러잭이나 RJ45 커넥터 압착 방식으로 마감할 수도 있습니다.
작업할 때는 랜선 색깔 순서와 모듈러잭 결선 상태를 정확히 확인해야 합니다. 색상 순서가 틀리거나 펀치다운이 약하면 인터넷이 안 되거나 속도가 느려질 수 있습니다.
6. 인터넷 콘센트 설치 시 결선 상태를 확인합니다
인터넷 콘센트를 설치할 때는 단순히 포트를 고정하는 것만으로 끝나지 않습니다. 내부 8핀 모듈러잭에 랜선 8가닥이 정확히 결선되어야 합니다.
확인할 부분은 아래와 같습니다.
- T568A 또는 T568B 기준을 확인합니다.
- 모듈러잭 색상 가이드를 확인합니다.
- 8가닥 선이 IDC 슬롯에 제대로 눌렸는지 확인합니다.
- 랜선 피복을 너무 많이 벗기지 않았는지 확인합니다.
- 커버 안에서 선이 꺾이지 않는지 확인합니다.
- 랜테스터기로 연결 상태를 확인합니다.
대부분의 일반 인터넷 연결에서는 T568B 기준을 많이 사용합니다. 다만 기존 결선이 T568A라면 양쪽 기준을 맞추는 것이 중요합니다.
벽면 인터넷 콘센트 연결이 헷갈린다면 “8핀 모듈러잭 연결 방법｜인터넷 콘센트 교체와 랜선 색깔 순서” 글에서 8핀 모듈러잭 결선과 랜선 색깔 순서를 함께 확인하면 됩니다.

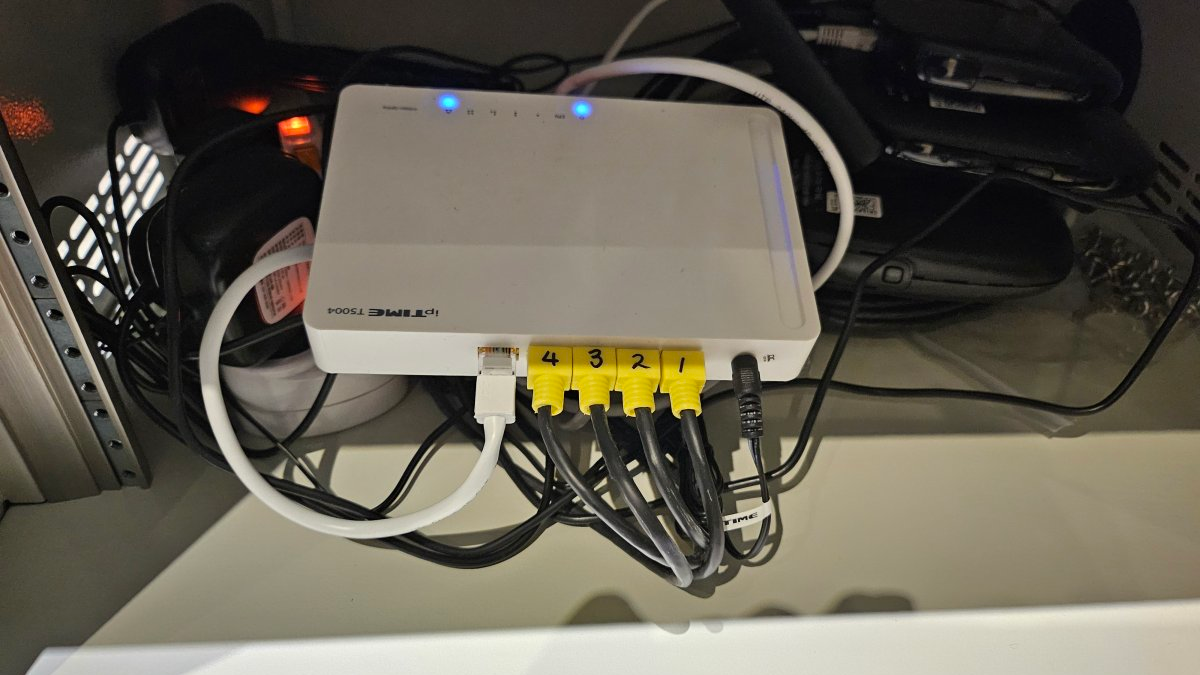

7. 허브 포트가 부족하면 추가해야 합니다
방까지 랜선을 설치해도 공유기나 허브 포트가 부족하면 인터넷을 연결할 수 없습니다.
예를 들어 공유기 LAN 포트가 모두 사용 중이라면 새 방 랜선을 꽂을 곳이 없습니다. 이럴 때는 공유기 뒤에 허브를 추가해서 포트를 늘려야 합니다.
기본 구조는 아래와 같습니다.
외부 인터넷선
→ 공유기 WAN
→ 공유기 LAN
→ 허브
→ 새로 설치한 방 랜선
→ 인터넷 콘센트
여기서 중요한 점은 허브가 공유기 뒤에 있어야 한다는 것입니다. 허브는 인터넷을 만들어주는 장비가 아니라, 공유기에서 나온 인터넷 신호를 여러 포트로 나눠주는 장비입니다.
따라서 인터넷 콘센트 없는 방에 랜선을 연결할 때도 공유기와 허브 연결 순서를 함께 확인해야 합니다.

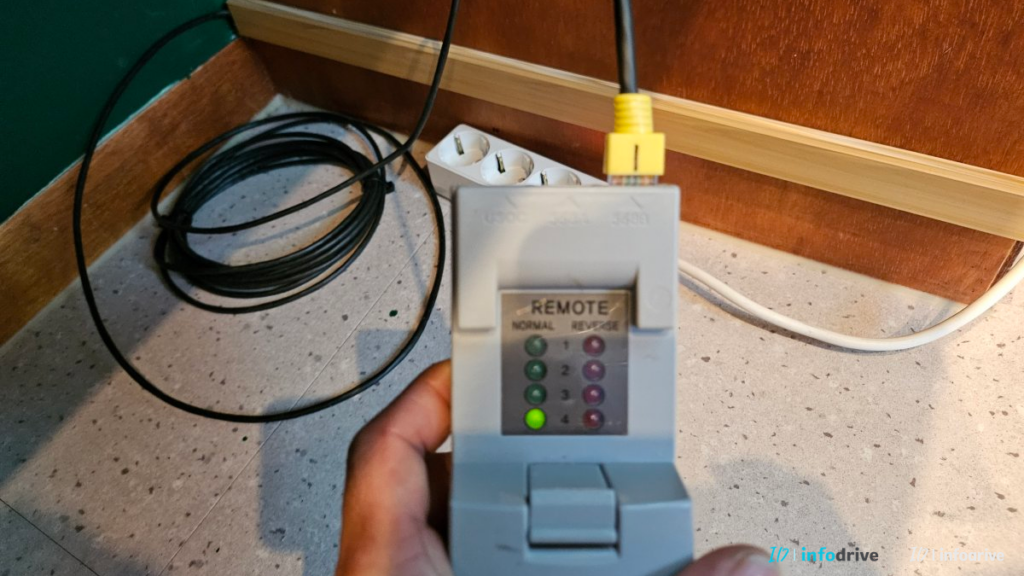

8. 설치 후 랜테스터기로 확인합니다
랜선 연결이 끝났다면 실제 사용 전에 확인 과정을 거쳐야 합니다.
가장 좋은 방법은 랜테스터기로 연결 상태를 확인하는 것입니다. 랜테스터기는 제품에 따라 1~8번을 표시하는 방식도 있고, 페어방식으로 선의 쌍을 확인하는 방식도 있습니다.
작업 후에는 사용하는 랜테스터기 표시 방식에 맞게 연결 상태를 확인하면 됩니다.
랜테스터기로 확인할 수 있는 항목은 아래와 같습니다.
- 1~8번 선 연결 여부
- 단선 여부
- 역결선 여부
- 페어 불량 여부
- 통신단자함과 방 랜포트 사이 연결 상태
랜테스터기가 없다면 노트북이나 PC를 연결해 실제 인터넷이 되는지 확인할 수 있습니다. 하지만 새로 랜선을 포설했거나 인터넷 콘센트를 결선했다면 랜테스터기 확인이 가장 정확합니다.
9. 인터넷 콘센트 없는 방 랜선 연결 점검 순서
처음이라면 아래 순서대로 확인하면 됩니다.
- 통신단자함에 해당 방으로 가는 기존 랜선이 있는지 확인합니다.
- 기존 배관을 사용할 수 있는지 확인합니다.
- 공유기 LAN 또는 허브 포트 여유를 확인합니다.
- 기존 배선이 없으면 새 랜선을 포설합니다.
- 방 안에서 인터넷 콘센트 또는 모듈러잭으로 마감합니다.
- 랜선 색깔 순서와 접점을 확인합니다.
- 랜테스터기로 연결 상태를 확인합니다.
- 실제 PC나 공유기에 연결해 인터넷을 확인합니다.
이 순서대로 보면 단순 연결로 해결되는지, 배관 입선이 가능한지, 새 랜선 포설이 필요한지 구분하기 쉽습니다.
핵심 정리
인터넷 콘센트 없는 방 랜선 연결방법은 먼저 기존 배선이 있는지 확인하는 것부터 시작합니다.
기존 방 랜선이 있다면 통신단자함에서 공유기나 허브에 연결하고, 방 안쪽은 인터넷 콘센트나 모듈러잭으로 마감하면 됩니다.
기존 배선이 없다면 새 랜선을 포설해야 합니다. 이때 기존 배관을 사용할 수 있는지, 몰딩 노출 배선이 필요한지, 천장이나 레이스웨이를 사용할 수 있는지 확인해야 합니다.
설치 후에는 랜테스터기로 연결 상태를 확인하고, 실제 방 랜포트에서 인터넷이 되는지 확인하는 것이 좋습니다.
상황별 함께 보면 좋은 글
랜포트를 추가할지, 허브를 추가할지, 새 랜선을 포설할지 먼저 판단해야 한다면 “랜포트 증설 방법｜방 인터넷 연결을 늘리는 3가지 방법” 글에서 전체 구조를 먼저 확인하면 됩니다.
인터넷 콘센트나 모듈러잭 결선이 헷갈린다면 “8핀 모듈러잭 연결 방법｜인터넷 콘센트 교체와 랜선 색깔 순서” 글에서 색깔 순서와 결선 기준을 확인하면 됩니다.
통신단자함 안에서 어느 선이 어느 방으로 가는지 모른다면 “방 랜포트 찾는 방법｜통신단자함에서 어느방 선인지 확인하기” 글에서 방 선을 찾는 순서를 먼저 확인하면 됩니다.
English Summary
If a room has no internet outlet, first check whether an existing cable or spare cable is already available. Some rooms may have hidden cables inside the ceiling, wall box, or communication box.
If an existing cable is available, connect it to the router or hub in the communication box and terminate the room side with a wall outlet or modular jack.
If there is no existing cable, a new LAN cable must be installed. Depending on the site, the cable may be routed through an existing conduit, ceiling space, cable molding, raceway, or surface-mounted duct. After installation, check the connection with a LAN tester and real network devices.
마무리
인터넷 콘센트 없는 방에 랜선을 연결하려면 먼저 통신단자함과 기존 배선 상태를 확인해야 합니다.
기존 배선이 있다면 연결과 마감만으로 해결될 수 있지만, 기존 배선이 없다면 새 랜선을 포설해야 합니다.
방까지 랜선을 가져온 뒤에는 인터넷 콘센트나 모듈러잭으로 마감하고, 마지막에는 랜테스터기와 실제 인터넷 연결 상태를 함께 확인하는 것이 좋습니다.
또 작업 후에는 통신단자함 안의 선과 방 안쪽 마감 위치를 라벨로 표시해두면 다음 점검 때 훨씬 편합니다.
