EM락 전원 차단 방식과 OPEN 단자 방식 차이: 5핀·7핀 연결 기준 정리

작성자:

EM락을 설치하다 보면 퇴실버튼을 어디에 연결해야 하는지 헷갈리는 경우가 많습니다.

어떤 제품은 OPEN 단자에 버튼 선 2가닥을 연결하면 문이 열리고,
어떤 제품은 OPEN 단자가 없어서 전원을 끊어야 문이 열립니다.

이 차이를 이해하지 못하면 아래와 같은 문제가 생길 수 있습니다.

  • 퇴실버튼을 눌러도 문이 열리지 않음
  • OPEN 단자에 전원을 연결함
  • 5핀 EM락을 7핀 EM락처럼 연결하려고 함
  • 7핀 EM락인데 전원선을 불필요하게 끊으려고 함
  • NO·NC 접점을 반대로 이해함
  • 지문인식기 인증은 되는데 EM락이 반응하지 않음

이 글은 EM락 전원 차단 방식과 OPEN 단자 방식의 차이를 정리한 글입니다.

핵심은 단순합니다.

OPEN 단자가 있는 EM락은 문 열림 신호를 받을 수 있고,
OPEN 단자가 없는 EM락은 외부 장비나 릴레이가 전원을 차단해야 문이 열립니다.

이 글에서는 EM락 5핀·7핀 구조, OPEN 단자 방식, 전원 차단 방식, 퇴실버튼과 릴레이 연결 기준을 초보자 기준으로 정리하겠습니다.

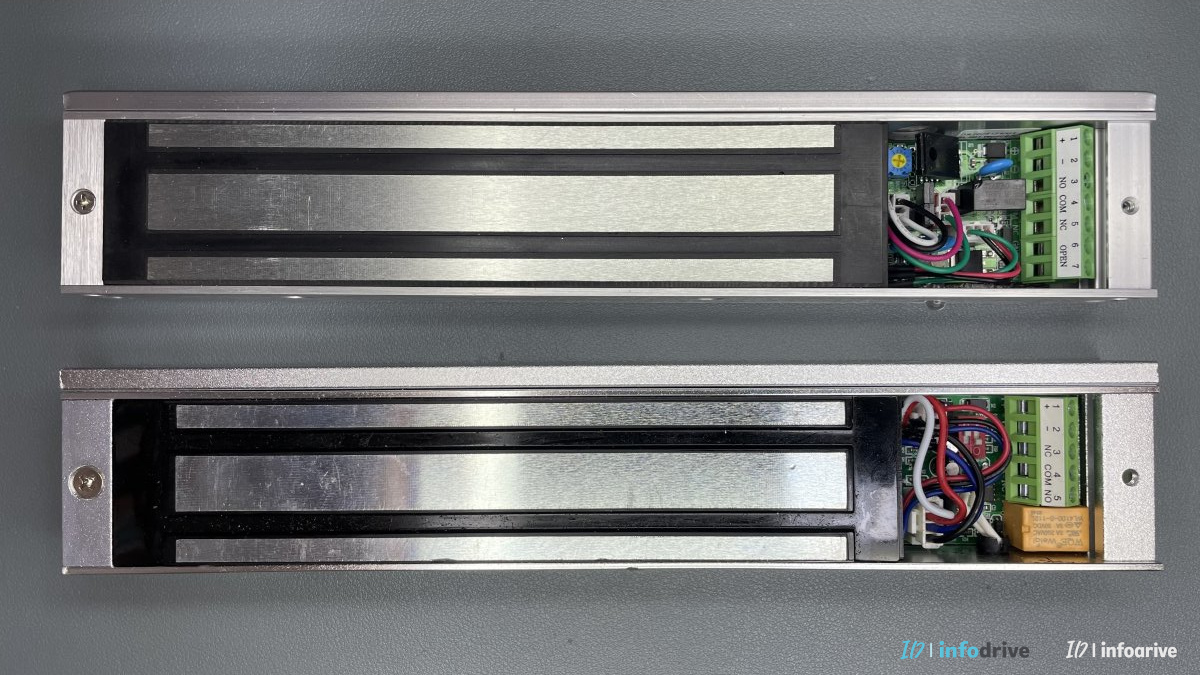

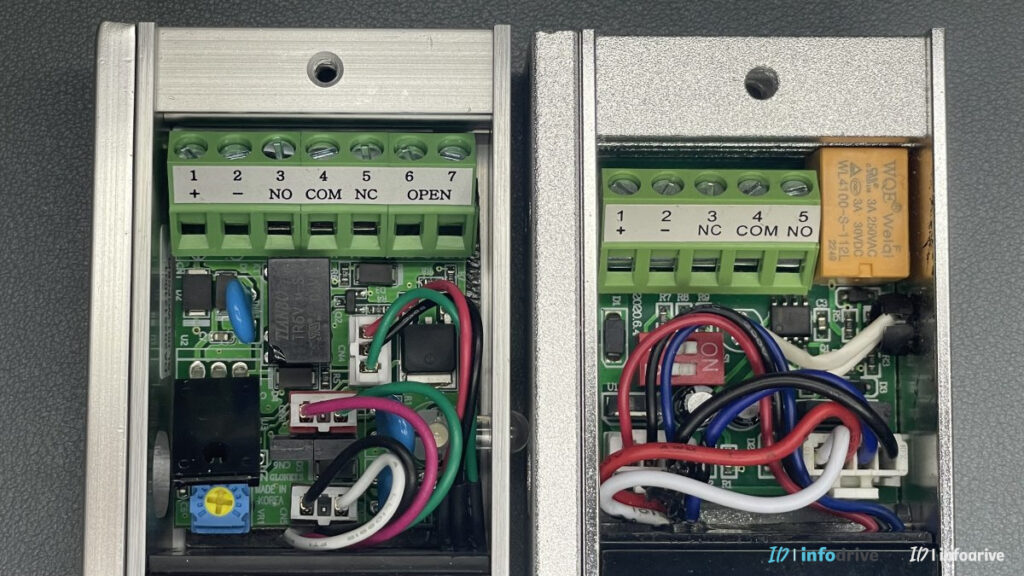

EM락 7핀 5핀 단자 비교
EM락은 제품에 따라 OPEN 단자가 있는 모델과 없는 모델로 나뉩니다. OPEN 단자가 있으면 문 열림 신호를 입력할 수 있고, OPEN 단자가 없으면 전원 차단 방식으로 문을 열어야 합니다.

이 글에서 정리하는 내용

  • EM락이 문을 여는 기본 원리
  • OPEN 단자 방식과 전원 차단 방식 차이
  • 7핀 EM락에서 OPEN 단자를 사용하는 이유
  • 5핀 EM락에서 전원을 차단해야 하는 이유
  • 퇴실버튼과 릴레이 연결 기준
  • NO·NC 접점이 헷갈릴 때 보는 기준
  • 현장에서 연결 방식을 판단하는 순서

1. EM락은 전원이 들어가면 잠기고 끊기면 열립니다

EM락은 전자석 방식의 잠금장치입니다.

기본 동작은 아래와 같습니다.

  • 전원 공급 → 문 잠김
  • 전원 차단 → 문 열림

즉, EM락은 전원을 넣어서 여는 장치가 아닙니다.
전원이 들어가면 자력이 생겨 문을 잡고, 전원이 끊기면 자력이 사라지면서 문이 열립니다.

이 원리는 5핀 EM락이든 7핀 EM락이든 같습니다.

다만 문을 여는 방식이 다를 수 있습니다.

  • OPEN 단자가 있는 제품 → 문 열림 신호 입력 가능
  • OPEN 단자가 없는 제품 → 전원을 차단해야 문 열림

그래서 EM락을 연결할 때는 먼저 제품에 OPEN 단자가 있는지 확인해야 합니다.

EM락 전체 설치 구조가 아직 헷갈린다면 EM락 설치 방법 완벽 정리 글에서 전원, 퇴실버튼, OPEN 단자, 5핀·7핀 구조를 먼저 확인하면 이해가 쉽습니다.

2. OPEN 단자 방식은 문 열림 신호를 입력하는 구조입니다

OPEN 단자 방식은 비교적 이해하기 쉽습니다.

OPEN 단자가 있는 EM락은 외부에서 문 열림 신호를 받을 수 있습니다.

보통 7핀 EM락에서 많이 볼 수 있으며, 단자는 아래처럼 구성되는 경우가 많습니다.

  • +12V
  • -12V
  • COM
  • NO
  • NC
  • OPEN
  • OPEN

여기서 OPEN 단자 2곳은 전원 단자가 아닙니다.

퇴실버튼이나 지문인식기 릴레이 접점이 두 OPEN 단자를 순간적으로 연결하면, EM락이 문을 열라는 신호로 인식합니다.

기본 흐름은 아래와 같습니다.

퇴실버튼 누름
→ OPEN 단자 두 선 연결
→ EM락이 문 열림 신호로 인식
→ 설정된 시간 동안 문 열림
→ 다시 잠김 상태로 복귀

즉, OPEN 단자 방식은 EM락 내부 회로가 문 열림 신호를 처리하는 구조입니다.

OPEN 단자 자체가 헷갈린다면 EM락 OPEN 단자 연결 방법 글에서 OPEN 단자가 전원이 아니라 신호 입력 단자인 이유를 먼저 확인하면 좋습니다.

3. 전원 차단 방식은 EM락으로 가는 전원을 끊는 구조입니다

전원 차단 방식은 말 그대로 EM락으로 들어가는 전원을 끊어서 문을 여는 방식입니다.

EM락은 전원이 끊기면 열리기 때문에, 외부 장비나 릴레이가 전원을 차단하면 문이 열립니다.

기본 흐름은 아래와 같습니다.

평상시
→ EM락 전원 공급
→ 문 잠김

문 열림 동작
→ 릴레이 또는 버튼 접점 동작
→ EM락 전원 차단
→ 문 열림

이 방식은 OPEN 단자가 없는 5핀 EM락에서 중요합니다.

5핀 EM락은 보통 아래 단자로 구성됩니다.

  • +12V
  • -12V
  • COM
  • NO
  • NC

이 구조에는 OPEN 단자가 없습니다.

그래서 퇴실버튼을 OPEN 단자에 연결하는 방식으로 사용할 수 없습니다.
대신 퇴실버튼, 지문인식기 릴레이, 출입통제기 릴레이가 EM락 전원을 끊어주는 구조로 봐야 합니다.

OPEN 단자가 없는 제품을 사용한다면 EM락 5핀 구조 완벽 이해 글에서 전원 차단 방식과 NC 접점 구조를 먼저 확인하는 것이 좋습니다.

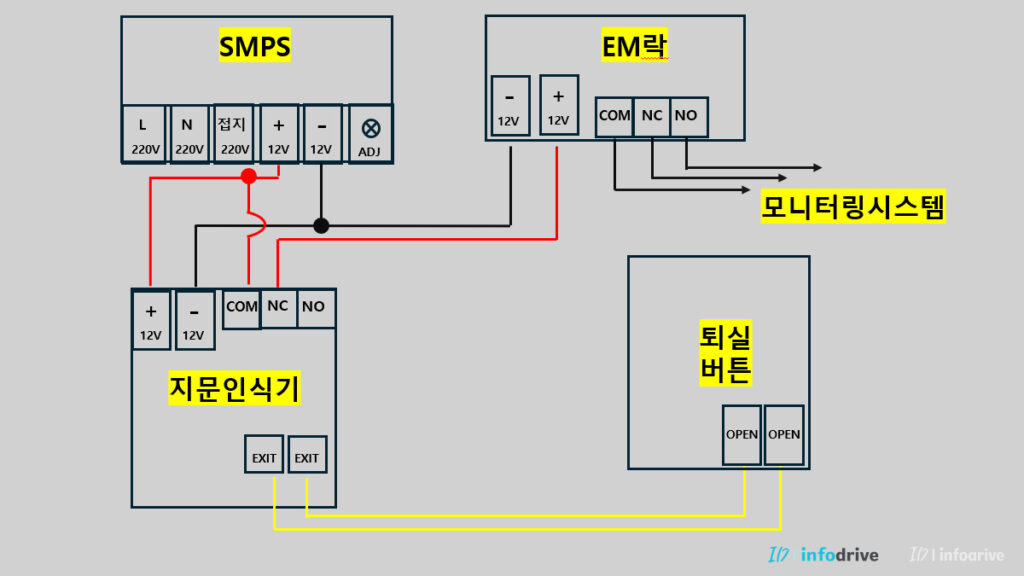

5핀 EM락 퇴실버튼 결선 구성도
OPEN 단자가 없는 EM락은 문 열림 신호를 직접 받지 않기 때문에, 외부 릴레이나 NC 접점을 이용해 EM락 전원을 차단하는 방식으로 문을 열 수 있습니다.

4. 7핀 EM락은 OPEN 단자 방식이 편합니다

7핀 EM락처럼 OPEN 단자가 있는 제품은 퇴실버튼 연결이 비교적 쉽습니다.

퇴실버튼 접점선 2가닥을 OPEN 단자 2곳에 연결하면 됩니다.

동작은 아래처럼 이해하면 됩니다.

  • 평상시: OPEN 단자 두 선이 떨어져 있음
  • 버튼 누름: OPEN 단자 두 선이 연결됨
  • EM락이 문 열림 신호로 인식
  • 문 열림 후 다시 잠김

이 방식의 장점은 EM락 전원선을 직접 끊지 않아도 된다는 점입니다.

소규모 출입문이나 단순 구성에서는 OPEN 단자 방식이 설치와 점검이 쉽습니다.

하지만 중요한 주의점이 있습니다.

OPEN 단자에는 전원을 넣는 것이 아닙니다.
OPEN 단자는 두 선을 순간적으로 연결해 문 열림 신호를 주는 단자입니다.

OPEN 단자에 SMPS 전원을 연결하면 정상 동작하지 않거나 제품에 문제가 생길 수 있습니다.

퇴실버튼 연결 방식이 헷갈린다면 EM락 퇴실버튼 연결 방법 글에서 접점선과 LED 전원선을 구분하는 방법을 함께 보면 좋습니다.

5. 5핀 EM락은 전원 차단 위치를 먼저 정해야 합니다

5핀 EM락은 OPEN 단자가 없는 경우가 많습니다.

따라서 5핀 EM락에서는 “버튼을 어디에 꽂을까”보다 전원을 어디에서 끊을까를 먼저 생각해야 합니다.

전원 차단 위치는 현장 구성에 따라 달라질 수 있습니다.

예를 들면 아래와 같습니다.

  • 퇴실버튼 NC 접점으로 직접 전원 차단
  • 지문인식기 릴레이로 EM락 전원 차단
  • 출입통제 전원장치에서 EM락 출력 차단
  • 별도 릴레이를 이용해 전원 차단
  • 비상버튼을 전원선에 직렬로 구성

5핀 EM락에서 중요한 질문은 하나입니다.

문을 열 때 EM락 전원을 어디에서 끊을 것인가?

이 질문에 답이 정해져야 퇴실버튼, 릴레이, 비상버튼 연결 방향이 정리됩니다.

6. 퇴실버튼은 방식에 따라 NO와 NC 사용이 달라집니다

퇴실버튼을 연결할 때 NO와 NC가 헷갈리는 이유는 연결 방식에 따라 사용하는 접점이 달라질 수 있기 때문입니다.

OPEN 단자 방식

OPEN 단자 방식에서는 버튼을 눌렀을 때 두 선이 연결되어야 합니다.

이 경우에는 보통 NO 접점 개념으로 이해하면 쉽습니다.

  • 평상시: 접점 열림
  • 버튼 누름: 접점 연결
  • OPEN 단자에 문 열림 신호 입력

즉, 버튼을 누를 때 신호를 만들어주는 방식입니다.

전원 차단 방식

전원 차단 방식에서는 평상시 전원이 공급되어야 하고, 버튼을 누를 때 전원이 끊겨야 합니다.

이 경우에는 NC 접점 개념이 중요합니다.

  • 평상시: 접점 연결
  • 버튼 누름: 접점 끊김
  • EM락 전원 차단
  • 문 열림

정리하면 아래처럼 볼 수 있습니다.

  • OPEN 단자에 신호를 줄 때 → NO 개념이 많이 사용됨
  • EM락 전원을 끊을 때 → NC 개념이 중요함

NO·NC 접점 구조가 헷갈린다면 EM락 릴레이 연결 방법 글에서 COM·NO·NC 접점 차이를 함께 보면 이해하기 쉽습니다.

7. 지문인식기와 카드리더기도 같은 기준으로 보면 됩니다

지문인식기나 카드리더기를 사용할 때도 기준은 같습니다.

먼저 EM락에 OPEN 단자가 있는지 확인합니다.

OPEN 단자가 있는 경우

지문인식기 릴레이의 COM·NO 접점을 EM락 OPEN 단자에 연결할 수 있습니다.

동작 흐름은 아래와 같습니다.

지문 인증 성공
→ 지문인식기 릴레이 동작
→ COM·NO 접점 연결
→ EM락 OPEN 단자에 신호 입력
→ 문 열림

이 경우 지문인식기는 EM락 전원을 직접 끊지 않습니다.
퇴실버튼처럼 문 열림 신호만 만들어줍니다.

OPEN 단자가 없는 경우

5핀 EM락처럼 OPEN 단자가 없다면, 지문인식기 릴레이가 EM락 전원을 차단해야 합니다.

동작 흐름은 아래와 같습니다.

지문 인증 성공
→ 지문인식기 릴레이 동작
→ EM락 전원 차단
→ 문 열림

즉, 같은 지문인식기라도 EM락 단자 구조에 따라 연결 방식이 달라집니다.

지문인식기 인증은 되는데 문이 열리지 않는다면 EM락 릴레이 연결 방법 글에서 릴레이 출력과 접점 연결을 먼저 확인하는 것이 좋습니다.

8. OPEN 단자 방식과 전원 차단 방식은 목적이 다릅니다

OPEN 단자 방식과 전원 차단 방식은 모두 문을 열 수 있지만, 목적과 성격이 다릅니다.

OPEN 단자 방식

  • 평상시 출입 제어에 편리함
  • 퇴실버튼, 지문인식기, 카드리더기 연결이 쉬움
  • EM락 내부 회로가 문 열림 시간을 처리할 수 있음
  • 전원선을 직접 끊지 않아도 됨

전원 차단 방식

  • OPEN 단자가 없는 제품에서 필요함
  • EM락 전원을 직접 끊어 문을 열게 함
  • 비상버튼이나 전원 차단 구조와 연결되기 쉬움
  • 릴레이, NC 접점, 전원선 위치를 정확히 봐야 함

평상시 출입 제어는 OPEN 단자 방식이 편할 수 있습니다.

하지만 OPEN 단자가 없는 제품, 비상 개방, 전원 차단 구조를 다룰 때는 전원 차단 방식을 이해해야 합니다.

9. 현장에서 먼저 확인해야 할 순서

EM락 연결 방식이 헷갈린다면 아래 순서대로 확인하면 됩니다.

  1. EM락 제품 단자 확인
  2. OPEN 단자가 있는지 확인
  3. 5핀인지 7핀인지 확인
  4. 전원 + / – 단자 확인
  5. 퇴실버튼을 직접 연결할지 확인
  6. 지문인식기나 카드리더기를 사용할지 확인
  7. OPEN 단자가 있으면 OPEN 방식 검토
  8. OPEN 단자가 없으면 전원 차단 방식 검토
  9. NO·NC 접점 방향 확인
  10. 실제 버튼 동작과 문 열림 테스트

이 순서대로 보면 불필요하게 배선을 바꾸지 않고도 연결 방식을 정리할 수 있습니다.

초보자라면 가장 먼저 OPEN 단자의 유무를 확인하는 것이 좋습니다.

10. 연결 방식이 맞지 않을 때 생기는 증상

OPEN 단자 방식과 전원 차단 방식을 혼동하면 여러 문제가 생길 수 있습니다.

대표적인 증상은 아래와 같습니다.

  • 버튼을 눌러도 문이 열리지 않음
  • 문이 계속 열려 있음
  • 지문 인증은 되는데 EM락이 반응하지 않음
  • OPEN 단자에 전원을 넣어도 동작하지 않음
  • 5핀 EM락에서 버튼 연결 위치를 찾지 못함
  • 릴레이가 동작해도 EM락 전원이 끊기지 않음
  • NO·NC를 반대로 연결해 동작이 반대로 보임

이런 증상이 있다면 EM락 고장부터 의심하기보다 연결 방식이 맞는지 먼저 확인해야 합니다.

문이 잠겨서 열리지 않는 증상이라면 EM락 안 열릴 때 해결 방법 글에서 퇴실버튼, OPEN 단자, 릴레이 점검 순서를 함께 확인하면 원인을 좁히기 쉽습니다.

11. 가장 많이 하는 실수

EM락 연결 방식에서 자주 나오는 실수는 다음과 같습니다.

  • OPEN 단자를 전원 단자로 착각함
  • 5핀 EM락에 OPEN 단자가 있다고 생각함
  • 7핀 EM락인데 전원 차단 방식으로만 보려고 함
  • NO와 NC를 반대로 이해함
  • COM 단자를 사용하지 않음
  • 지문인식기 인증 성공만 보고 릴레이 출력을 확인하지 않음
  • 전원선과 접점선을 혼동함
  • 퇴실버튼과 비상버튼을 같은 방식으로 연결함
  • EM락 전원을 어디서 끊을지 정하지 않음

특히 중요한 것은 OPEN 단자와 전원 단자를 구분하는 것입니다.

OPEN 단자는 문 열림 신호를 받는 곳이고,
전원 단자는 EM락을 잠그기 위한 전원을 공급하는 곳입니다.

이 둘을 구분하면 EM락 배선 실수의 상당 부분을 줄일 수 있습니다.

12. 핵심 정리

EM락 전원 차단 방식과 OPEN 단자 방식은 모두 문을 열기 위한 방식이지만, 구조가 다릅니다.

핵심만 정리하면 아래와 같습니다.

  • EM락은 전원이 들어가면 잠기고, 전원이 끊기면 열립니다.
  • OPEN 단자가 있는 EM락은 문 열림 신호를 받을 수 있습니다.
  • OPEN 단자에는 전원을 넣는 것이 아니라 접점 신호를 줘야 합니다.
  • OPEN 단자가 없는 EM락은 외부 릴레이나 버튼으로 전원을 차단해야 합니다.
  • 7핀 EM락은 OPEN 단자 방식이 편한 경우가 많습니다.
  • 5핀 EM락은 전원을 어디서 끊을 것인지가 중요합니다.
  • OPEN 방식에서는 NO 접점 개념이 많이 사용됩니다.
  • 전원 차단 방식에서는 NC 접점 개념이 중요합니다.
  • 연결 전에는 먼저 OPEN 단자 유무를 확인해야 합니다.
