CCTV PoE 전원이 안 들어올 때는 카메라 고장부터 의심하기 쉽습니다. 하지만 실제 현장에서는 카메라 자체보다 랜선, RJ45 커넥터, PoE 포트, NVR 포트 문제인 경우도 많습니다.
PoE 방식 CCTV는 전원 어댑터가 따로 보이지 않고, 랜선 하나로 전원과 영상 신호가 같이 들어갑니다. 그래서 화면이 안 나올 때는 카메라가 고장인지, 선로가 문제인지, PoE 포트가 문제인지 먼저 나누어 봐야 합니다.
특히 카메라가 천장이나 외벽 높은 곳에 설치되어 있다면 바로 탈거하기가 쉽지 않습니다. 사다리 작업이나 고소작업이 필요할 수 있기 때문에, 먼저 NVR이나 PoE 스위치 쪽에서 포트 반응을 확인하는 것이 더 현실적입니다.
이번 글에서는 CCTV PoE 전원이 안 들어오거나 포트 램프가 켜지지 않을 때, 현장에서 어떤 순서로 고장 구간을 좁히면 좋은지 정리해보겠습니다.
CCTV PoE 전원이 안 들어올 때 10초 요약
CCTV PoE 전원이 안 들어올 때는 카메라를 바로 탈거하기보다 NVR이나 PoE 스위치 쪽에서 먼저 확인하는 것이 좋습니다.
먼저 카메라 외형에 파손, 케이블 빠짐, 방수캡 이탈, 물기 흔적이 없는지 가볍게 봅니다.
외형에 문제가 없다면 NVR 또는 PoE 스위치에서 해당 카메라 랜선을 다른 정상 포트에 꽂아봅니다.
다른 포트에서 포트 램프가 켜지거나 깜빡이면 선로와 카메라 쪽은 일단 반응이 있는 것으로 볼 수 있습니다.
다른 포트에서도 램프가 켜지지 않으면 선로, RJ45 커넥터, 카메라 포트, 카메라 본체 문제를 의심합니다.
이때 바로 긴 임시 랜선을 깔기보다, 필요하면 카메라를 탈거한 뒤 짧은 정상 랜선으로 PoE 장비에 직접 연결해 확인합니다.
케이블 불량이 의심되면 PoE 포트 손상을 줄이기 위해 NVR이나 PoE 스위치 전원을 끄고 양쪽 RJ45 커넥터를 다시 작업하는 것이 안전합니다.
포트 램프가 켜지더라도 화면이 정상적으로 나온다는 뜻은 아닙니다. 카메라 내부 네트워크 모듈이나 IP 설정 문제가 있으면 접속이 안 되거나 화면이 나오지 않을 수 있습니다.
1. PoE CCTV는 전원 문제와 통신 문제를 같이 봐야 합니다
PoE CCTV는 랜선을 통해 전원과 데이터가 함께 전달됩니다.
이 방식은 배선이 단순해서 설치할 때 편하지만, 문제가 생기면 전원 문제인지 통신 문제인지 구분이 필요합니다.
예를 들어 카메라 화면이 안 나오는 경우에도 원인은 여러 가지입니다.
- PoE 포트에서 전원이 공급되지 않을 수 있습니다.
- 랜선이나 RJ45 커넥터가 불량일 수 있습니다.
- 카메라까지 가는 선로 중간에 문제가 있을 수 있습니다.
- 카메라 내부 네트워크 모듈이 불량일 수 있습니다.
- 포트 램프는 켜지지만 IP 접속이나 영상 출력이 안 될 수도 있습니다.
그래서 PoE CCTV는 단순히 “전원이 안 들어온다”로만 보면 안 됩니다. 실제로는 전원 공급, 포트 링크, 네트워크 접속, 영상 출력까지 순서대로 나누어 봐야 합니다.
다만 이 글에서는 범위를 넓히지 않고, PoE 전원과 포트 반응을 기준으로 고장 구간을 좁히는 방법까지만 정리하겠습니다.
2. 카메라 외형에 이상이 없으면 바로 PoE 장비 쪽을 봅니다
현장에서 CCTV가 안 나온다고 했을 때 카메라 본체를 오래 들여다보는 경우는 많지 않습니다.
요즘 카메라는 블랙 IR처럼 적외선이 눈에 잘 보이지 않는 제품도 많고, 랜선 연결부나 방수 커넥터 쪽에 상태 LED가 없는 타입도 많습니다.
그래서 카메라 앞쪽 불빛만 보고 전원이 들어왔다, 안 들어왔다를 판단하기 어렵습니다.
먼저 볼 것은 외형입니다.
카메라가 떨어져 있거나 심하게 틀어져 있는지 봅니다.
외부 충격으로 하우징이 깨져 있는지 봅니다.
방수캡이나 랜선 커넥터가 빠져 있지 않은지 봅니다.
케이블이 끊어지거나 잡아당겨진 흔적이 있는지 봅니다.
이 정도를 확인했는데 외형에 특별한 문제가 없다면, 카메라 앞에서 오래 판단하지 말고 NVR이나 PoE 스위치 쪽으로 이동하는 것이 좋습니다.
특히 카메라가 높은 곳에 설치된 경우에는 바로 탈거하지 말고, 먼저 장비실이나 통신함 쪽에서 포트 반응을 확인하는 것이 훨씬 안전하고 빠릅니다.
3. 해당 카메라 랜선을 다른 PoE 포트에 꽂아봅니다
가장 먼저 할 수 있는 현실적인 테스트는 포트 변경입니다.

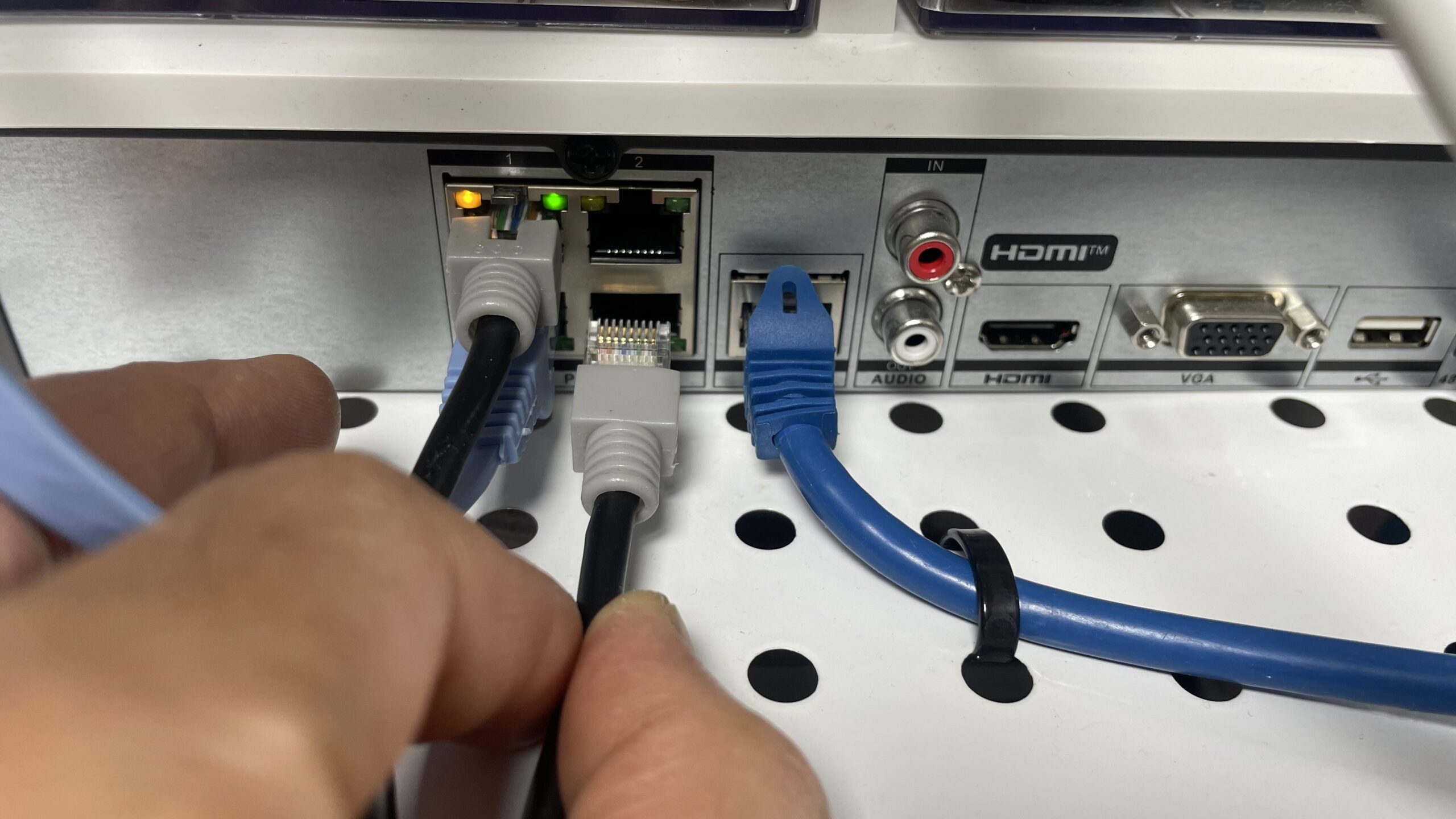

현재 화면이 나오지 않는 카메라의 랜선을 NVR이나 PoE 스위치에서 뽑아 다른 포트에 꽂아봅니다.
이때 보는 것은 화면보다 먼저 포트 램프입니다.
다른 포트에 꽂았을 때 포트 램프가 켜지거나 깜빡이면, 카메라와 선로가 완전히 죽어 있는 상태는 아닐 가능성이 있습니다.
반대로 다른 정상 포트에 꽂아도 포트 램프가 전혀 켜지지 않는다면 선로, RJ45 커넥터, 카메라 쪽 문제를 의심해야 합니다.
이 방법을 먼저 하는 이유는 카메라를 바로 탈거하지 않기 위해서입니다.
높은 곳에 설치된 카메라는 탈거 자체가 고소작업이 될 수 있습니다. 그래서 현장에서는 가능한 한 NVR이나 PoE 스위치 쪽에서 먼저 원인을 좁혀야 합니다.
정리하면 이렇게 볼 수 있습니다.
다른 포트에 꽂았더니 포트 램프가 켜진다면 기존 PoE 포트 문제이거나, 기존 포트의 전원 공급 문제일 수 있습니다. 이 경우 선로와 카메라 쪽은 일단 반응이 있는 것으로 볼 수 있습니다.
다른 포트에 꽂아도 포트 램프가 켜지지 않는다면 선로 불량, RJ45 커넥터 불량, 카메라 포트 불량, 카메라 본체 문제 가능성이 있습니다.
포트 램프는 켜지지만 화면이 나오지 않는다면 전원이나 링크는 일부 살아 있지만, 카메라 접속 문제나 네트워크 모듈 불량 가능성도 있습니다.
4. 포트 램프가 켜져도 화면이 정상이라고 단정하면 안 됩니다
PoE 포트 램프가 켜지거나 깜빡인다고 해서 카메라가 완전히 정상이라는 뜻은 아닙니다.
포트 램프는 보통 물리적인 링크나 데이터 반응을 보여주는 신호입니다. 하지만 카메라 내부 네트워크 모듈에 문제가 있거나, IP 설정이 꼬였거나, 비밀번호가 맞지 않으면 화면은 나오지 않을 수 있습니다.
현장에서 이런 경우가 있습니다.
포트 램프는 켜지는데 NVR에 화면이 안 나옵니다.
카메라 검색은 되지만 접속이 안 됩니다.
접속은 되지만 영상 스트림이 열리지 않습니다.
PoE 전원은 들어오는 것 같은데 카메라가 자주 끊깁니다.
이런 경우는 “전원 공급이 전혀 안 되는 상태”와는 다르게 봐야 합니다.
포트 램프가 켜지는 상태라면 우선 PoE 전원이나 선로가 완전히 끊어진 상태는 아닐 수 있습니다. 하지만 화면이 안 나온다면 다음 단계에서 IP 주소, NVR 등록, 비밀번호, 카메라 내부 네트워크 불량 여부를 따로 확인해야 합니다.
카메라 영상이 직접 열리는지 확인하고 싶다면 “CCTV RTSP 테스트 방법” 글에서 VLC로 IP 카메라 영상을 확인하는 순서를 참고하면 좋습니다.
5. 다른 포트에서도 안 켜지면 카메라 탈거 후 짧은 랜선으로 확인합니다
다른 정상 PoE 포트에 꽂아도 포트 램프가 켜지지 않는다면, 이제 선로와 카메라 쪽을 확인해야 합니다.
이때 현장에서 바로 긴 임시 랜선을 깔아 카메라까지 연결하려고 하면 작업이 커질 수 있습니다. 설치 위치에 따라 사다리나 고소작업이 필요하고, 임시 배선도 정리하기 어렵습니다.
그래서 보통은 카메라를 탈거할 수 있는 상황을 만든 뒤, 짧은 정상 랜선으로 NVR이나 PoE 스위치에 직접 연결해 확인합니다.
이 테스트의 목적은 간단합니다.
카메라를 짧은 정상 랜선으로 연결했을 때 포트 램프가 켜지는지 봅니다.
NVR이나 카메라 검색툴에서 카메라가 잡히는지 봅니다.
가능하다면 화면이 정상적으로 나오는지 확인합니다.
짧은 랜선으로 연결했을 때 카메라가 정상적으로 켜지고 화면도 나온다면, 기존 선로 또는 양쪽 RJ45 커넥터 문제일 가능성이 높습니다.
반대로 짧은 정상 랜선으로 연결해도 포트 램프가 켜지지 않거나 화면이 나오지 않는다면, 카메라 본체나 카메라 네트워크 포트 쪽 문제를 의심할 수 있습니다.
여기서 중요한 것은 “카메라가 켜졌다”와 “화면이 정상적으로 나온다”를 따로 봐야 한다는 점입니다.
포트 램프가 켜져도 카메라 내부 네트워크 모듈이 불량이면 접속이 안 되거나 영상이 나오지 않을 수 있습니다.
6. 케이블 불량이 의심되면 전원을 끄고 RJ45를 다시 작업합니다
선로 불량이나 RJ45 커넥터 불량이 의심될 때는 조심해야 합니다.
PoE는 랜선을 통해 전원이 같이 공급되기 때문에, 커넥터 불량 상태에서 계속 꽂았다 뺐다 하면 PoE 포트에 부담이 갈 수 있습니다.
특히 물이 들어간 커넥터, 심하게 부식된 커넥터, 내부 선이 서로 닿을 가능성이 있는 커넥터는 그대로 반복 테스트하지 않는 것이 좋습니다.
이때는 NVR이나 PoE 스위치 전원을 끄고 작업하는 것이 안전합니다.
작업 순서는 이렇게 잡는 것이 좋습니다.
- NVR 또는 PoE 스위치 전원을 끕니다.
- 문제가 의심되는 카메라 선로의 양쪽 RJ45 커넥터를 확인합니다.
- 부식, 꺾임, 빠짐, 찍힘 불량이 있으면 커넥터를 다시 작업합니다.
- 가능하면 양쪽 모두 새로 찍는 것이 좋습니다.

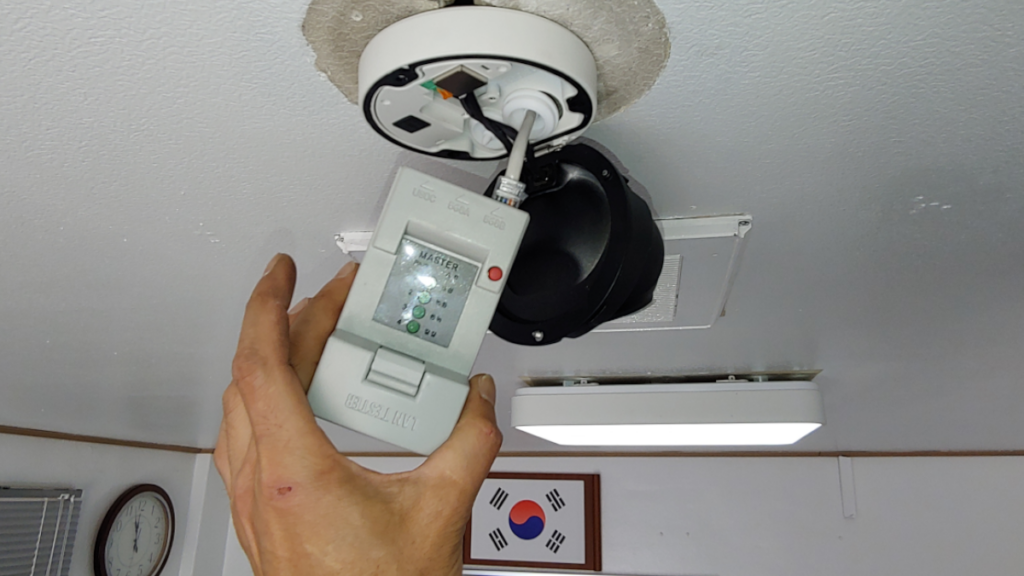

- 커넥터 작업 후 랜테스터기로 1번부터 8번까지 정상인지 확인합니다.
- 이상 없을 때 PoE 장비 전원을 다시 켜고 연결합니다.
케이블 문제는 한쪽만 다시 찍어서 해결되는 경우도 있지만, 현장에서는 양쪽 커넥터 상태가 모두 좋지 않은 경우도 많습니다. 특히 실외 카메라는 방수캡 안쪽에 습기가 들어가면서 커넥터가 부식되는 경우가 있습니다.
7. NVR 내장 PoE 포트와 별도 PoE 스위치를 구분합니다
PoE CCTV 현장은 크게 두 가지 방식이 있습니다.

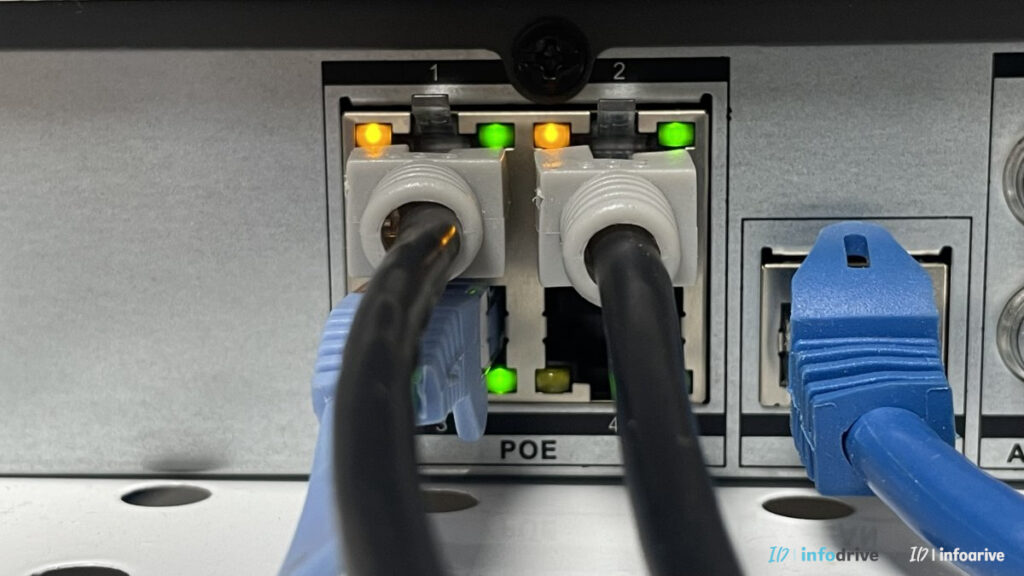

카메라 랜선이 NVR 뒤쪽 PoE 포트에 바로 꽂혀 있는 방식
카메라 랜선이 별도 PoE 스위치에 연결되고, NVR은 네트워크로 연결되는 방식
NVR 내장 PoE 방식이라면 NVR 뒤쪽 포트를 기준으로 확인합니다.
별도 PoE 스위치 방식이라면 PoE 스위치 포트 램프와 스위치 전원 상태를 먼저 확인합니다.
이 구분이 중요한 이유는 고장 구간이 달라지기 때문입니다.
NVR 내장 PoE 방식에서는 NVR 포트 자체의 문제일 수 있습니다.
별도 PoE 스위치 방식에서는 PoE 스위치 전원, 포트, 업링크 랜선, NVR 연결 상태를 따로 봐야 합니다.
카메라 랜선이 어디에 꽂혀 있는지 먼저 확인하면 불필요한 설정 변경을 줄일 수 있습니다.
8. 여러 대가 동시에 꺼지면 PoE 장비 전원과 용량을 봅니다
한 대만 안 나오는 경우와 여러 대가 동시에 안 나오는 경우는 다르게 봐야 합니다.
한 대만 안 나오면 해당 카메라 선로, 포트, 카메라 본체 문제를 먼저 의심합니다.
하지만 여러 대가 동시에 안 나오거나, 특정 구역 카메라가 한꺼번에 꺼졌다면 PoE 장비 자체를 봐야 합니다.
확인할 부분은 다음과 같습니다.
PoE 스위치 전원이 켜져 있는지 봅니다.
스위치 전원 어댑터나 전원 케이블이 빠지지 않았는지 봅니다.
NVR 내장 PoE 포트 전체가 죽은 것은 아닌지 확인합니다.
PoE 스위치 전체 전력 용량이 부족하지 않은지 봅니다.
야간에 적외선이 켜질 때만 일부 카메라가 꺼지는지도 확인합니다.
PoE 스위치는 포트 수만 보고 판단하면 안 됩니다. 전체 공급 가능한 전력 용량이 부족하면 카메라가 켜졌다 꺼졌다 하거나, 일부 카메라만 불안정해질 수 있습니다.
9. 여기서 해결되지 않으면 화면 등록 문제로 넘어갑니다
포트를 바꿔봤고, 선로도 확인했고, 짧은 랜선으로 카메라 직접 연결까지 확인했다면 이제 어느 정도 구분이 됩니다.
짧은 랜선으로 직접 연결했을 때 카메라가 정상적으로 켜지고 화면도 나오면 기존 선로 문제일 가능성이 큽니다.
짧은 랜선으로 연결했는데도 포트 램프가 안 켜지면 카메라 본체나 카메라 네트워크 포트 문제일 수 있습니다.
포트 램프는 켜지지만 화면이 나오지 않으면 IP 주소, 비밀번호, NVR 등록, 카메라 내부 네트워크 모듈 문제를 따로 봐야 합니다.
이때부터는 PoE 전원 문제가 아니라 영상 등록이나 네트워크 접속 문제입니다.
카메라 전원과 포트 램프는 정상인데 화면이 나오지 않는다면, 그때부터는 IP 주소, 비밀번호, NVR 등록 상태를 차례로 확인해야 합니다.
핵심 정리
CCTV PoE 전원이 안 들어올 때는 카메라를 바로 탈거하기보다 NVR이나 PoE 스위치 쪽에서 먼저 확인하는 것이 좋습니다.
카메라 외형에 파손, 케이블 빠짐, 방수캡 이탈 같은 문제가 없다면 바로 PoE 장비 쪽으로 이동합니다.
해당 카메라 랜선을 다른 정상 PoE 포트에 꽂아 포트 램프가 켜지는지 확인합니다.
다른 포트에서 램프가 켜지면 기존 포트 문제 가능성이 있고, 선로와 카메라는 일단 반응이 있는 것으로 볼 수 있습니다.
다른 포트에서도 램프가 켜지지 않으면 선로, RJ45 커넥터, 카메라 포트, 카메라 본체 쪽을 의심합니다.
이때 카메라를 탈거한 뒤 짧은 정상 랜선으로 직접 연결하면 기존 선로 문제인지 카메라 문제인지 구분할 수 있습니다.
포트 램프가 켜지더라도 화면이 정상적으로 나온다는 뜻은 아닙니다. 카메라 내부 네트워크 모듈이나 IP 설정 문제가 있으면 접속이 안 되거나 영상이 나오지 않을 수 있습니다.
케이블 불량이 의심되면 PoE 포트 손상을 줄이기 위해 NVR이나 PoE 스위치 전원을 끄고 양쪽 RJ45 커넥터를 다시 작업한 뒤 테스트하는 것이 좋습니다.
상황별 함께 확인할 부분
포트 램프는 켜지는데 화면이 나오지 않는다면 PoE 전원 문제보다는 IP 주소, 비밀번호, NVR 등록 상태를 확인해야 합니다.
카메라가 검색은 되는데 영상이 열리지 않는다면 RTSP 주소나 스트림 설정 문제일 수도 있습니다.
짧은 랜선으로 직접 연결했을 때는 정상인데 기존 선로에서는 안 된다면 RJ45 커넥터나 매립 배선 문제를 먼저 의심해볼 수 있습니다.
여러 대의 카메라가 동시에 꺼졌다면 개별 카메라보다 PoE 스위치 전원, NVR 내장 PoE 포트, 전체 전력 용량을 먼저 확인하는 것이 좋습니다.
랜선 결선이 헷갈린다면 8핀 순서와 커넥터 체결 상태를 함께 확인해야 합니다.
English Summary
When a PoE CCTV camera does not power on, it is usually better to check the NVR or PoE switch side first before removing the camera.
In many real sites, CCTV cameras are installed on ceilings, poles, or exterior walls, so removing the camera immediately can require ladder work or high-place work.
First, check whether the camera body, cable, or waterproof connector is physically damaged.
If the camera looks normal, move to the NVR or PoE switch and connect the camera cable to another working PoE port.
If the port LED turns on or blinks, the cable line and camera may still have a physical link.
If the port LED does not turn on even on another port, suspect the cable line, RJ45 connector, camera network port, or camera itself.
When needed, remove the camera and test it with a short known-good LAN cable directly connected to the PoE device.
If a cable fault is suspected, turn off the NVR or PoE switch before re-terminating both RJ45 connectors. This can help reduce the risk of damaging the PoE port.
Even if the port LED turns on, the camera may still fail to display video if the network module, IP address, password, or NVR registration has a problem.
마무리
CCTV PoE 전원이 안 들어오는 것처럼 보일 때는 무조건 카메라를 먼저 떼어낼 필요는 없습니다.
현장에서는 카메라가 높은 곳에 설치되어 있는 경우가 많기 때문에, 먼저 NVR이나 PoE 스위치 쪽에서 포트 반응을 확인하는 것이 좋습니다.
다른 포트에 연결했을 때 램프가 켜지는지, 다른 포트에서도 반응이 없는지, 짧은 랜선으로 직접 연결했을 때 카메라가 살아나는지를 순서대로 보면 고장 구간을 훨씬 편하게 좁힐 수 있습니다.
특히 케이블 불량이 의심될 때는 PoE 장비 전원을 끄고 RJ45 커넥터를 다시 작업하는 것이 안전합니다.
포트 램프가 켜진다고 해서 화면까지 정상이라는 뜻은 아니므로, 전원과 링크가 확인된 뒤에는 IP 주소, NVR 등록, 카메라 접속 문제로 넘어가면 됩니다.
이렇게 순서를 나누면 불필요한 고소작업을 줄이고, 카메라 고장인지 선로 문제인지 더 빠르게 판단할 수 있습니다.
