우리 집 PC가 어떤 경로를 통해서 인터넷에 접속되는지 traceroute란 글을 통해서 소개해드렸었는데 오늘은 우리가 사용하는 PC가 어떤 경로를 거쳐서 외부로 나가고 인터넷에 접속되는지 네트워크의 흐름을 아주 기초적인 관점에서 정리해 보겠습니다.
이런 네트워크의 흐름을 이해한다면 내부망, 외부망에 대한 이해가 가능하고
인터넷이 어디서부터 어디까지를 의미하는지 이해할 수 있습니다.
아주 기초적인 관점에서 정리해 보도록 하겠습니다.
1. 네트워크 기초에서 가장 중요한 개념
네트워크 기초에서 가장 중요한 한 가지를 꼽자면 바로 경로를 이해하는것입니다.
👉 “인터넷은 여러 장비를 거쳐 이동한다”
PC는 바로 인터넷과 연결되는 게 아니라
여러 단계를 거쳐서 외부 서버와 통신합니다.
이 흐름을 이해하면
나중에 장애가 발생했을 때
“어디부터 문제가 생겼는지”를 훨씬 쉽게 판단할 수 있습니다.
2. 집 안에서 일어나는 네트워크 흐름
가정이나 사무실에서
인터넷이 연결되는 기본 흐름은 다음과 같습니다.
PC / 스마트폰
↓
공유기
↓
통신사 회선(모뎀)
↓
통신사 네트워크
↓
외부 인터넷 서버

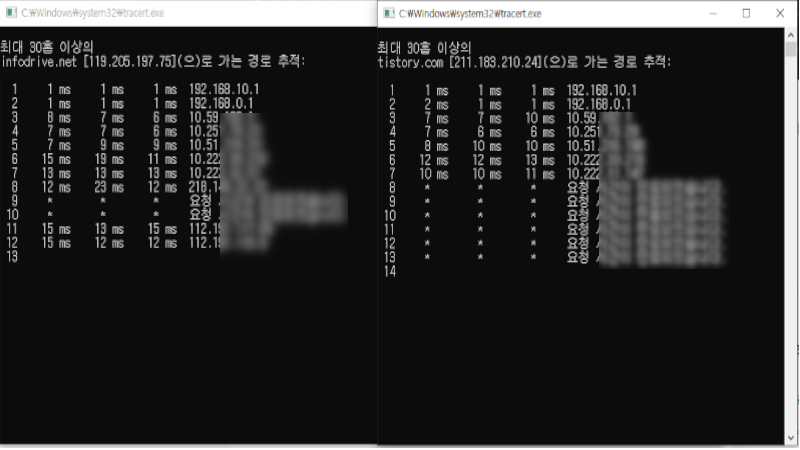

예를 들어 infodrive.net이나 tistory서버에 접속하는 전체적인 경로를 보면 다음과 같이 여러 경로를 거쳐 서버에 접속하고 응답을 받습니다.
* *로 표시되는 구간은 보안상 응답을 막는다고 보시면 될것 같습니다.
이런것 까지 알아야 하는 이유가 있을까? 라는 의문은 접어두시고
‘아! 이런 경로를 통해 인터넷에 접속되는구나’라고 이해해주시면 좋겠습니다.
3. 공유기는 정확히 무슨 역할을 할까?
공유기는 이름 그대로
인터넷을 여러 장비가 나눠 쓰게 해주는 장비입니다.
하지만 실제로는 다음과 같은 역할을 동시에 수행합니다.
- DHCP 또는 STATIC 내부 IP 주소 할당
- 외부 인터넷과 내부 네트워크 연결하는 통로
- 여러 장비를 하나의 회선으로 묶어주는 역할
- 기본적인 보안(방화벽)
즉, 공유기는
집 안 네트워크의 관리자라고 생각하시면 됩니다.
그렇기 때문에 우리집에서 사용하는 여러대의 PC가 같은 프린터를 이용해서 출력하기도 하고 파일을 서로 공유할 수도 있게 됩니다.
4. 그럼 IP 주소는 어디서 받아오는 걸까?
IP 주소는
네트워크에서 장비를 구분하기 위한 주소입니다.
✔ 내부 IP
- 공유기가 PC, 스마트폰에 나눠주는 주소
- 예:
192.168.0.10,192.168.0.20
✔ 외부 IP (공인 IP)
공인 IP는 IANA(Intenet Assigned Numbers Authority)라는
비영리 조직에서 관리하며 대륙별 기관을 통해 배분되고 있습니다.
국내 통신사업자는 APNIC이라는 기관은 통해 공인 IP대역을 할당받게되고
우리가 사용하는 외부아이피 즉 공인 IP는 통신사가 가입자에게 할당하는 주소가 됩니다.
다음으로는
- PC는 공유기에게 IP를 받고
- 공유기는 통신사에게 IP를 받습니다.
이 구조를 이해하면 내가 사용하는 네트워크가 어떻게 연결되고 어느 구간이 문제가 있는지 자연스럽게 알 수 있습니다.
5. 인터넷 장애를 이해하는 데 왜 이 흐름이 중요한가
인터넷 장애가 발생했을 때
원인은 대부분 이 중 하나입니다.
- PC ↔ 공유기 구간 문제
- 공유기 ↔ 통신사 회선 문제
- 통신사 외부망 문제
흐름을 알고 있으면
“지금 이 문제는 내 집 문제인지, 통신사 문제인지”
구분할 수 있으며 앞서 소개드린 ping test를 통해 구간을 나눠서 확인할 수 있습니다.
예를 들어:
- 공유기 관리 페이지는 접속됨 → 내부는 정상
- 모든 장비가 동시에 안 됨 → 외부 회선 의심
👉 이게 바로 네트워크 기초를 알아야 하는 이유입니다.
✿ 마무리
네트워크 기초는
복잡한 용어를 외우는 것이 목적이 아닙니다.
- 인터넷이 어떤 경로로 움직이는지
- 각 장비가 어떤 역할을 하는지
- 문제가 생겼을 때 어디를 먼저 봐야 하는지
이 세 가지만 이해해도
네트워크는 훨씬 쉬워집니다.
그런 이유에서 인터넷 고장신고를 하게 되면 상담원이 항상 하는 상담멘트가 있지요
공유기와 모뎀을 끄고 5분 후 다시 켜달라고 하는데 이것 역시 네트워크 경로를 확인하고 해당 패킷을 리셋시키는 차원에서 요청되는 부분입니다.
오늘은 우리집까지 오는 인터넷 경로를 최대한 쉽게 풀어서 소개해드렸습니다.
앞으로도 네트워크 기초편에서는 가장 쉽게 네트워크와 인터넷을 이해할 수 있는 글이 되도록 노력하겠습니다.
