PoE 스위치에 CCTV 카메라를 연결했는데 전원이 들어오지 않는 경우가 있습니다.
랜선을 꽂았는데 카메라 LED가 켜지지 않거나,
적외선 LED도 반응이 없고, 공유기나 NVR에서도 카메라가 보이지 않는 상황입니다.
이럴 때는 카메라 고장으로 바로 판단하면 안 됩니다.
현장에서는 카메라 자체 불량보다 PoE 지원 여부, 포트 전력 부족, 랜선 문제, 단자 불량, 스위치 전원 용량 문제 때문에 전원이 들어오지 않는 경우가 많습니다.
이 글에서는 PoE 스위치 연결 후 CCTV 전원이 안 들어올 때 확인할 순서를 정리하겠습니다.
CCTV PoE 전원 안 들어올 때 10초 요약
PoE 스위치에 CCTV를 연결했는데 전원이 안 들어온다면 아래 순서로 확인하는 것이 좋습니다.
- 카메라가 PoE를 지원하는 모델인지 확인합니다.
- PoE 스위치의 포트가 실제 PoE 포트인지 확인합니다.
- 랜선을 다른 포트에 꽂아봅니다.
- 랜선을 교체해서 테스트합니다.
- PoE 스위치의 전체 전력 용량을 확인합니다.
- 야간 적외선 LED 동작 시 전력 부족이 생기는지 확인합니다.
- 카메라가 별도 어댑터 방식인지 확인합니다.
- PoE 인젝터나 다른 PoE 스위치로 교차 테스트합니다.
CCTV PoE 전원 문제는 카메라, 랜선, 포트, 스위치 전력 용량을 나누어 확인해야 원인을 빠르게 찾을 수 있습니다.
1. 먼저 카메라가 PoE를 지원하는지 확인합니다
PoE 스위치에 연결했는데 CCTV 전원이 들어오지 않을 때 가장 먼저 확인할 것은 카메라가 PoE를 지원하는 모델인지입니다.
모든 IP 카메라가 PoE를 지원하는 것은 아닙니다.
일부 구형 IP 카메라나 저가형 카메라는 랜포트가 있어도 전원은 별도 DC 어댑터로 공급해야 합니다.
확인할 내용은 다음과 같습니다.
- 카메라 사양에 PoE 지원 표시가 있는지

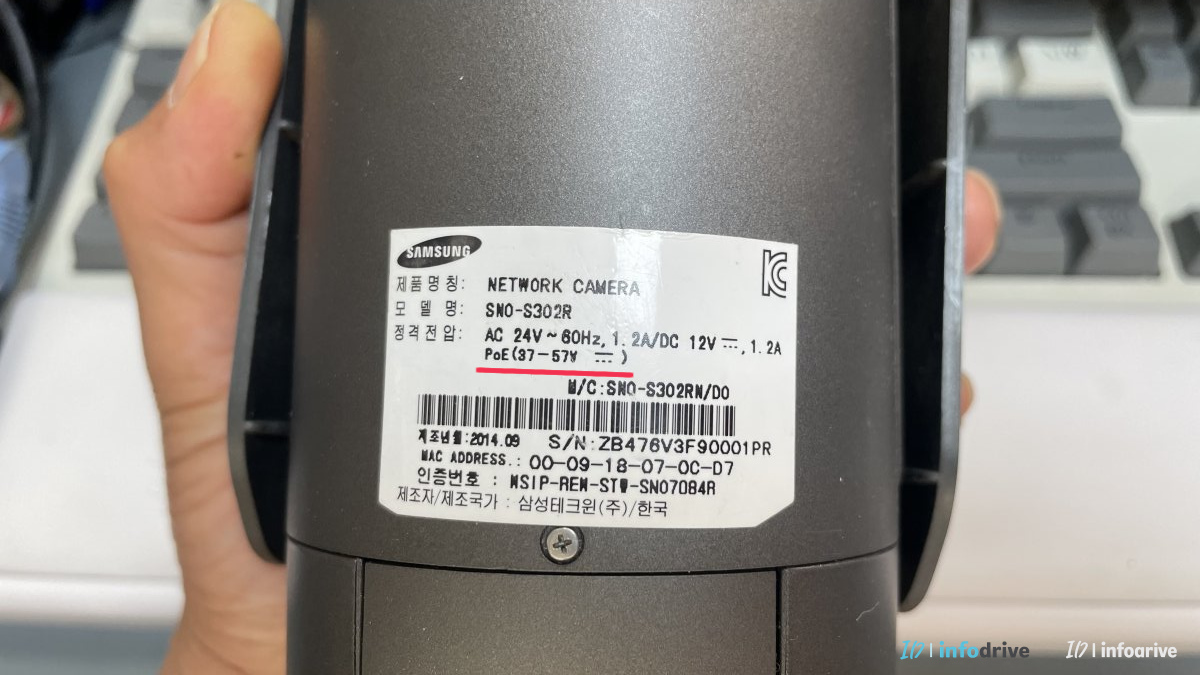

- 카메라 본체 라벨에 PoE 표기가 있는지
- 전원 단자가 별도로 있는지
- 기존 설치에서 어댑터를 사용했는지
- 제품 설명서에 PoE 지원 규격이 있는지
PoE를 지원하지 않는 카메라를 PoE 스위치에 연결해도 전원이 들어오지 않습니다.
이 경우에는 카메라가 고장난 것이 아니라 전원 공급 방식이 맞지 않는 것입니다.
별도 DC 전원 어댑터가 필요한 모델이라면 카메라 전원 규격을 확인하고, 맞는 어댑터를 사용해야 합니다.
구형 CCTV 카메라를 최신 NVR이나 PoE 장비에 연결할 때는 먼저 카메라가 IP 방식인지, PoE를 지원하는지부터 확인해야 합니다. 자세한 기준은 “구형 CCTV 카메라를 최신 NVR에 연결할 때 체크리스트” 글에서 확인할 수 있습니다.

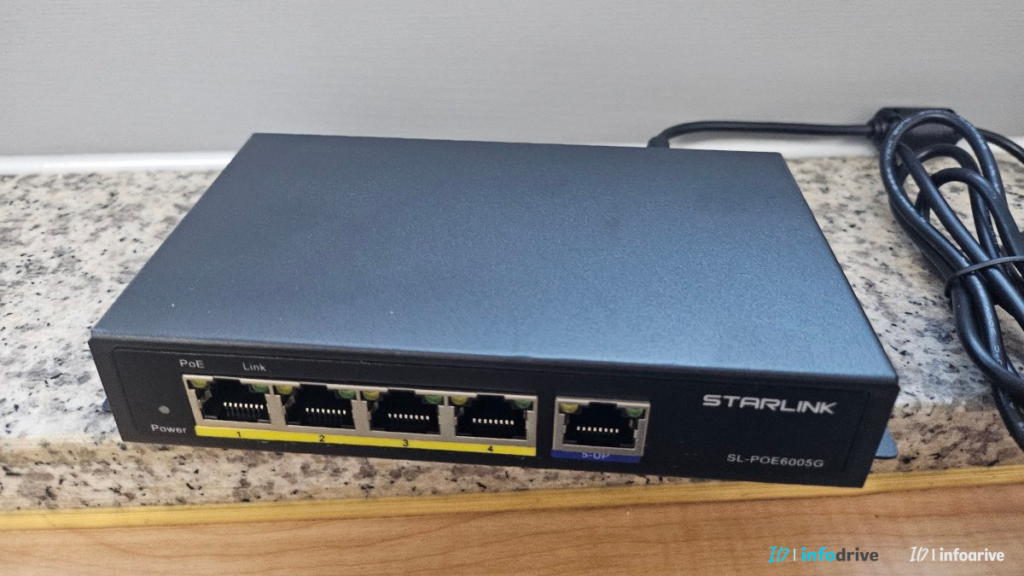

2. PoE 스위치의 모든 포트가 PoE 포트는 아닙니다
PoE 스위치라고 해서 모든 포트에서 전원이 나오는 것은 아닙니다.
일부 장비는 특정 포트만 PoE를 지원하고, 나머지는 일반 LAN 포트인 경우가 있습니다.
또 업링크 포트는 데이터 연결용으로만 사용되고 PoE 전원이 나오지 않을 수 있습니다.
확인할 부분은 다음과 같습니다.
- 카메라를 꽂은 포트가 PoE 포트인지
- 업링크 포트에 카메라를 꽂은 것은 아닌지
- 포트 번호별 PoE 지원 여부가 표시되어 있는지
- PoE LED가 켜지는지
- 다른 PoE 포트에 꽂으면 동작하는지
- 스위치 관리자 화면에서 포트 상태가 보이는지
현장에서는 카메라를 업링크 포트에 꽂아두고 “PoE 스위치인데 전원이 안 들어온다”고 착각하는 경우도 있습니다.
먼저 카메라를 확실한 PoE 포트에 꽂아보고, 포트 LED가 어떻게 변하는지 확인하는 것이 좋습니다.
3. 랜선 불량과 RJ45 단자 문제를 확인합니다
PoE는 랜선을 통해 전원과 데이터를 함께 전달합니다.
그래서 랜선 상태가 좋지 않으면 데이터 통신뿐 아니라 전원 공급도 불안정해질 수 있습니다.
특히 현장에서는 랜선 자체보다 RJ45 단자 압착 불량, 접촉 불량, 케이블 꺾임, 옥외 커넥터 습기 때문에 문제가 생기는 경우가 많습니다.
확인할 내용은 다음과 같습니다.
- 다른 랜선으로 교체했을 때 전원이 들어오는지
- RJ45 단자가 헐겁지 않은지
- 단자 내부 핀이 휘어 있지 않은지
- 랜선이 중간에서 꺾이거나 눌리지 않았는지
- 옥외 방수 커넥터에 습기가 없는지
- 랜테스터기로 1번부터 8번까지 정상인지 확인했는지
짧은 테스트용 랜선으로 카메라를 PoE 스위치 바로 옆에 연결했을 때 정상 동작한다면, 기존 배선이나 단자 문제일 가능성이 높습니다.
반대로 짧은 랜선으로도 전원이 들어오지 않는다면 카메라, 포트, 스위치 전원 문제를 의심해야 합니다.
4. PoE 스위치의 전체 전력 용량을 확인합니다
PoE 스위치에는 포트별 전력뿐 아니라 전체 전력 한계가 있습니다.
예를 들어 포트가 8개라고 해서 모든 포트에 최대 전력을 동시에 공급할 수 있는 것은 아닙니다.
스위치 전체 PoE 예산이 부족하면 일부 카메라 전원이 들어오지 않거나, 동작 중 끊기는 증상이 생길 수 있습니다.
확인할 내용은 다음과 같습니다.
- PoE 스위치의 전체 전력 용량
- 카메라 1대당 소비전력
- 연결된 카메라 대수
- PTZ 카메라나 적외선 카메라가 포함되어 있는지
- 야간 적외선 LED 동작 시 소비전력이 증가하는지
- 특정 포트만 전원이 차단되는지
일반 고정형 카메라보다 PTZ 카메라, 고출력 적외선 카메라, 히터가 포함된 옥외형 카메라는 더 많은 전력을 사용할 수 있습니다.
낮에는 정상인데 밤에만 카메라가 꺼지거나 재부팅된다면 적외선 LED 동작으로 전력 사용량이 늘어나면서 전력 부족이 생기는 경우도 있습니다.
이때는 카메라 대수를 줄여 테스트하거나, 더 높은 전력 용량의 PoE 스위치를 사용해야 합니다.
5. 포트를 바꿔서 카메라와 스위치 문제를 구분합니다
CCTV 전원이 안 들어올 때는 포트를 바꿔서 테스트하는 것이 좋습니다.
같은 카메라를 다른 PoE 포트에 연결했을 때 정상 동작한다면 기존 포트 문제일 수 있습니다.
반대로 어떤 포트에 꽂아도 같은 카메라만 전원이 안 들어오면 카메라 또는 랜선 문제일 가능성이 높습니다.
테스트 순서는 다음과 같습니다.
- 문제가 있는 카메라를 다른 PoE 포트에 연결
- 정상 카메라를 문제가 있던 포트에 연결
- 짧은 랜선으로 직접 연결 테스트
- 다른 PoE 스위치 또는 PoE 인젝터로 테스트
- 카메라 전원 어댑터 단자가 있다면 별도 전원으로 테스트
이렇게 교차 테스트를 하면 원인을 빠르게 나눌 수 있습니다.
예를 들어 정상 카메라도 같은 포트에서 전원이 안 들어오면 포트나 스위치 문제입니다.
문제 카메라만 어느 포트에서도 안 켜진다면 카메라 전원부나 설정, 랜포트 문제를 의심해야 합니다.
6. NVR PoE 포트와 일반 PoE 스위치를 구분합니다
CCTV 현장에서는 NVR 뒷면 PoE 포트와 일반 PoE 스위치를 혼동하는 경우가 있습니다.
NVR PoE 포트는 카메라 전원과 영상 입력을 NVR이 직접 관리하는 구조입니다.
반면 일반 PoE 스위치는 공유기나 네트워크 장비와 연결되어 별도 네트워크를 구성하는 장비입니다.
이 차이 때문에 아래와 같은 상황이 생길 수 있습니다.
- NVR PoE 포트에서는 전원이 들어오는데 일반 PoE 스위치에서는 안 됨
- 일반 PoE 스위치에서는 켜지는데 NVR에서는 검색되지 않음
- PC에서는 카메라가 안 보이지만 NVR에서는 보임
- 카메라가 NVR 내부망에 잡혀 공유기에서 보이지 않음
전원 문제만 본다면 먼저 카메라가 어느 장비에서 전원이 들어오는지 확인해야 합니다.
카메라가 NVR PoE 포트에서는 켜지는데 일반 PoE 스위치에서는 안 켜진다면 스위치 전력, 포트, 케이블 문제를 의심할 수 있습니다.
같은 공유기에 연결했는데 카메라만 접속되지 않는다면 NVR PoE 내부망과 일반 공유기망이 분리되어 있는지도 확인해야 합니다. 자세한 내용은 “같은 공유기인데 CCTV 카메라만 접속 안 될 때 원인 찾는 방법” 글에서 정리했습니다.
7. 전원은 들어오는데 NVR에서 검색되지 않는 경우
PoE 전원이 들어온다고 해서 NVR에서 바로 검색되는 것은 아닙니다.
카메라 전원이 정상으로 들어오고 링크 LED도 켜지는데 NVR에서 검색되지 않는다면, 그때는 전원 문제가 아니라 네트워크 설정 문제로 넘어가야 합니다.
확인할 내용은 다음과 같습니다.
- 카메라 IP 대역이 NVR과 같은지
- 카메라가 DHCP인지 고정 IP인지
- ONVIF 기능이 켜져 있는지
- ONVIF 계정이 있는지
- NVR이 같은 제조사 프로토콜만 검색하고 있지 않은지
- 수동 등록이 가능한지
즉, 전원이 안 들어오는 문제와 검색이 안 되는 문제는 구분해야 합니다.
전원이 안 들어오면 PoE, 랜선, 포트, 전력 용량을 먼저 봐야 하고,
전원은 들어오는데 검색만 안 된다면 IP 대역과 ONVIF 설정을 확인해야 합니다.
카메라 전원은 들어오는데 NVR에서 검색되지 않는다면 PoE 문제가 아니라 IP 대역이나 ONVIF 설정 문제일 수 있습니다. 이 경우에는 “CCTV가 NVR에 검색되지 않을 때 해결 방법” 글을 먼저 확인하는 것이 좋습니다.
CCTV PoE 전원 문제 핵심 정리
PoE 스위치에 연결했는데 CCTV 전원이 안 들어온다면 먼저 카메라가 PoE를 지원하는 모델인지 확인해야 합니다.
PoE 스위치라고 해서 모든 포트가 PoE 전원을 공급하는 것은 아니므로, 카메라를 실제 PoE 포트에 꽂았는지도 확인해야 합니다.
랜선과 RJ45 단자 문제도 중요합니다.
PoE는 랜선을 통해 전원과 데이터를 함께 보내기 때문에 단자 압착 불량, 케이블 손상, 습기, 접촉 불량이 있으면 전원이 들어오지 않을 수 있습니다.
카메라 대수가 많거나 적외선 카메라가 많다면 PoE 스위치의 전체 전력 용량도 확인해야 합니다.
전원이 들어오는데 NVR에서 검색되지 않는다면 그때는 PoE 문제가 아니라 IP 대역, ONVIF, 계정 문제로 나누어 확인하는 것이 좋습니다.
상황별 함께 보면 좋은 글
- CCTV NVR 문제 해결 가이드
- CCTV가 NVR에 검색되지 않을 때 해결 방법
- 같은 공유기인데 CCTV 카메라만 접속 안 될 때 원인 찾는 방법
- ONVIF Device Manager 사용법
- 구형 CCTV 카메라를 최신 NVR에 연결할 때 체크리스트
- NVR 녹화 끊김 해결 방법
English Summary
If a CCTV camera does not power on after connecting it to a PoE switch, first check whether the camera actually supports PoE.
Not every port on a PoE switch may supply PoE power, so make sure the camera is connected to a real PoE port.
Check the LAN cable, RJ45 connector, PoE port, and total PoE power budget of the switch.
If the camera works with a short test cable but not with the installed cable, the cable or connector may be the problem.
If the camera powers on but is not detected by the NVR, check the IP range, ONVIF setting, and camera account instead of focusing only on PoE power.
마무리
PoE 스위치에 연결했는데 CCTV 전원이 안 들어온다고 해서 바로 카메라 고장으로 판단할 필요는 없습니다.
먼저 카메라가 PoE를 지원하는지 확인하고, 실제 PoE 포트에 연결했는지, 랜선과 RJ45 단자가 정상인지, 스위치 전력 용량이 충분한지 순서대로 확인하는 것이 좋습니다.
전원이 정상으로 들어온 뒤에도 NVR에서 검색되지 않는다면 그때는 IP 대역과 ONVIF 설정 문제로 넘어가면 됩니다.
