네트워크 공사나 통신 배선 작업을 하다 보면 가장 많이 사용하는 공구 중 하나가 펀치다운툴(임팩트툴) 입니다.
인터넷 콘센트용 모듈라잭, 시스템박스 키스톤잭, 세대단자함 작업까지 — 현장에서는 거의 필수 공구라고 보셔도 됩니다.
이 공구를 사용하는 가장 큰 이유는 접속 손실을 줄이고 작업 속도를 안정적으로 유지하기 위해서입니다.
그런데 처음 사용하는 분들이 한 번쯤 이런 의문을 갖습니다.
“날이 두 개인데 왜 한쪽은 잘리고 한쪽은 안 잘릴까?”
오늘은 이 구조 이유와 실제 사용 목적을 현장 작업 기준으로 정리해드리겠습니다.
1. 펀치다운툴 기본 구조
펀치다운툴은 단순한 공구처럼 보이지만 내부 구조는 의외로 정밀합니다.
기본 구성은
- 임팩트 스프링
- 압착 헤드
- 교체형 펀치날
- 충격 강도 조절 장치
이 공구의 핵심 기능은 하나입니다.
항상 같은 압력으로 선을 단자에 눌러 넣는 것
가끔 커터칼이나 드라이버로 억지로 눌러 작업하시는 경우가 있는데, 이런 방식은 접촉불량이나 단선 원인이 되기 쉽습니다.
임팩트툴을 사용하면 작업자의 힘과 상관없이 일정한 압력으로 체결되기 때문에 접속 품질이 안정됩니다.
2. 펀치날이 두 개인 이유 (커팅 / 비커팅 차이)
펀치다운툴 날을 보면 양쪽 모양이 다르며 상황별 용도가 구분됩니다.
| 방향 | 기능 | 사용 상황 |
|---|---|---|
| 커팅날 | 남는 선 절단 | 단자 끝선 처리 |
| 비커팅날 | 절단 없음 | 중간선 연결 |
현장에서는 대부분 커팅 기능만 사용하는 경우가 많다 보니, 이 구조를 모르고 쓰시는 분들도 의외로 많습니다.
특히 이런 실수 자주 발생합니다.
패치패널 작업 중 커팅 방향 반대로 사용
→ 케이블 길이 부족
→ 재작업
한 번이라도 경험해보시면 왜 방향 확인이 중요한지 바로 체감됩니다.
① 커팅날을 사용하는 경우
- 단자 끝단 배선
- 종단 처리
- 패치패널 끝선 정리
즉 눌러 넣으면서 동시에 네트워크 케이블 말단처리를 하는 기능입니다.
② 커팅 안되는 날을 사용하는 경우
- 중간선 분기
- 테스트 배선
- 임시 연결
케이블을 유지해야 하므로 절단되면 안되는 경우에 사용됩니다.
3. 날 방향 확인 방법 (현장 기준)

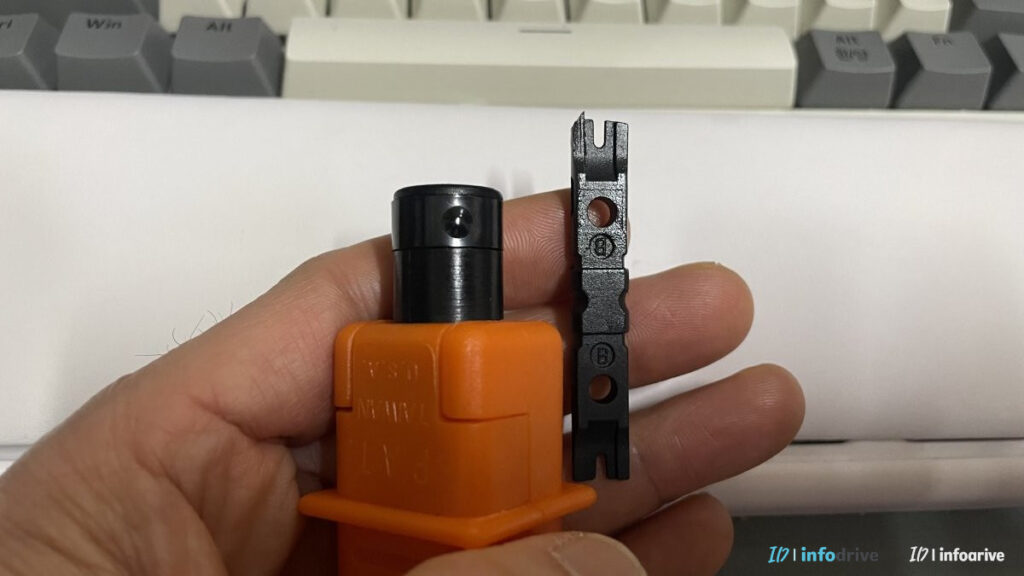

대부분 펀치날은 간단히 외형으로 판단하실 수 있습니다.펀치날을 끼우고 빼시는 방법은 아래 사진을 참고하세요.
날 교체 방법은 보통 하단 링을 돌려 분리 후 다시 고정하는 방식이며, 링이 완전히 잠기지 않으면 작업 중 날이 빠질 수 있으니 반드시 끝까지 고정해야 합니다.
한쪽에 돌기가 있는게 커팅날이며, 돌기가 없는 쪽은 커팅이 안되는 날입니다.
✿ 마무리-현장 작업자 기준 핵심 정리
펀치다운툴 날이 두 개인 이유는
작업 상황에 맞게 절단 여부를 선택하기 위한 구조입니다.
그리고 실무에서 가장 중요한 포인트는 이것입니다.
펀치툴은 힘보다 방향이 중요합니다.
압력은 공구가 만들어 주지만 정확한 결과는 방향이 결정합니다.
이 원리만 이해하셔도
현장에서 발생하는 재작업 대부분 예방하실 수 있습니다.
