광케이블 네트워크 실제 구성 사례 (FDF·SFP·스위치 연결 구조)

요즘 대부분의 네트워크 환경에서는
광케이블을 이용해 주요 장비들을 연결하는 구조가 일반적입니다.

이러한 구조는 기업 네트워크, CCTV 시스템,
공공기관 전용망 등에서 많이 사용되는 방식입니다.

특히 대형 건물이나 공공시설, CCTV 시스템에서는
광케이블을 통해 장거리 구간을 연결하고
스위치와 서버 장비로 네트워크를 구성하는 방식이 많이 사용됩니다.

이번 글에서는
실제 네트워크 장비 구성 사례를 기준으로
광케이블이 어떤 흐름으로 장비와 연결되는지
현장 사진을 통해 정리해 보겠습니다.

1. 광케이블 네트워크 기본 구조

광케이블 기반 네트워크의 기본 흐름은 다음과 같습니다.

통신사 회선
   ↓
광케이블 인입
   ↓
FDF 또는 광접속 구간
   ↓
광패치코드
   ↓
SFP 광모듈
   ↓
네트워크 스위치
   ↓
서버 / CCTV / 네트워크 장비

즉, 광케이블은 단순히 케이블 하나로 끝나는 것이 아니라
FDF, 광모듈, 스위치 등을 통해
여러 장비로 신호가 분배되는 구조입니다.

이 구조를 이해하면
네트워크 장애 발생 시 문제 위치를 훨씬 쉽게 찾을 수 있습니다.

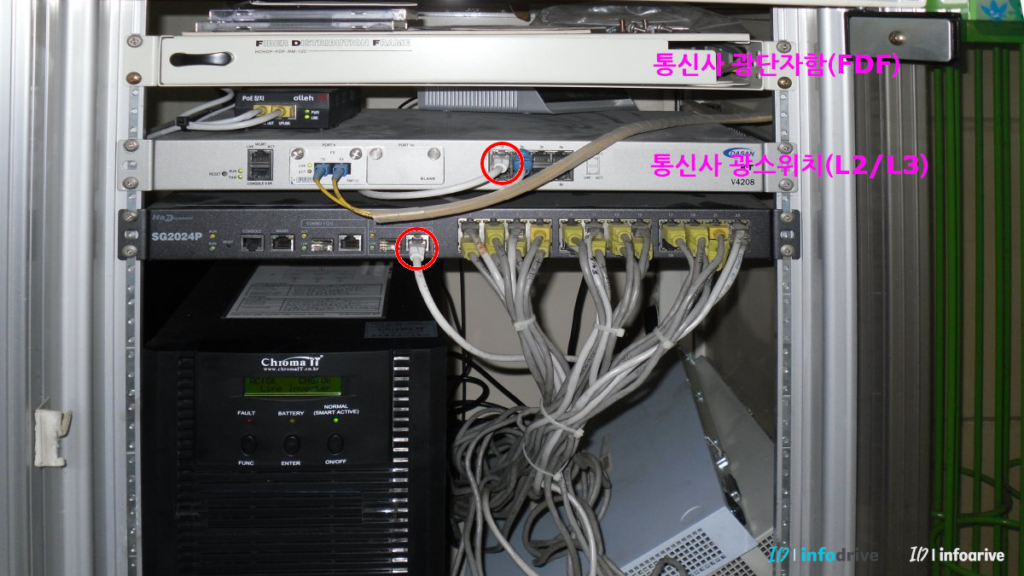

사진과 같은 환경은 싱글모드 광케이블로 구성된 KT 전용망 구조입니다.

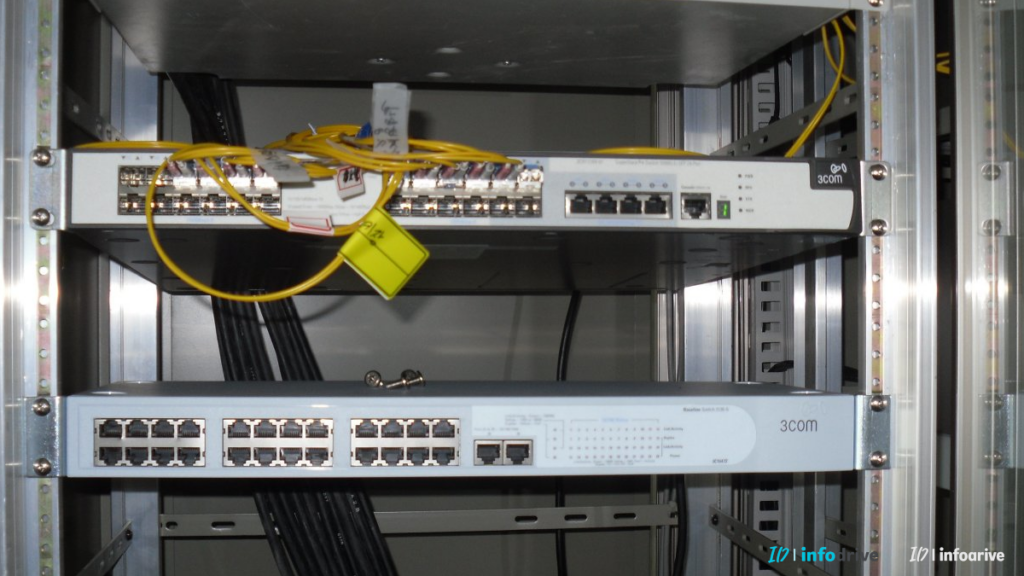

광단자함(FDF)과 광스위치 허브는 노란색 싱글모드 광패치케이블을 이용하여
스위치 장비의 SFP 포트에 연결되어 네트워크 신호를 전달합니다.

광스위치허브와 가입자 스위치는 일반 랜포트(RJ45)로 연결되어 있으며 위 장비는 SFP포트를 이용하여 광패치케이블 연결도 가능합니다.

광케이블을 통해 들어온 네트워크 신호는
스위치 내부에서 처리된 후 광케이블 또는 UTP케이블을 통해
다른 장비로 전달됩니다.

광케이블이 연결되는 위치는
스위치 장비의 SFP 포트입니다.

SFP 모듈은 보통 싱글모드(SM) 또는 멀티모드(MM) 타입으로
네트워크 환경에 맞게 선택됩니다.

SFP 포트에는
광모듈(SFP Module) 이 삽입되어 있으며
여기에 광패치코드를 연결합니다.

광모듈의 역할은

입니다.

즉, 광모듈이 있어야
스위치와 광케이블을 연결할 수 있습니다.

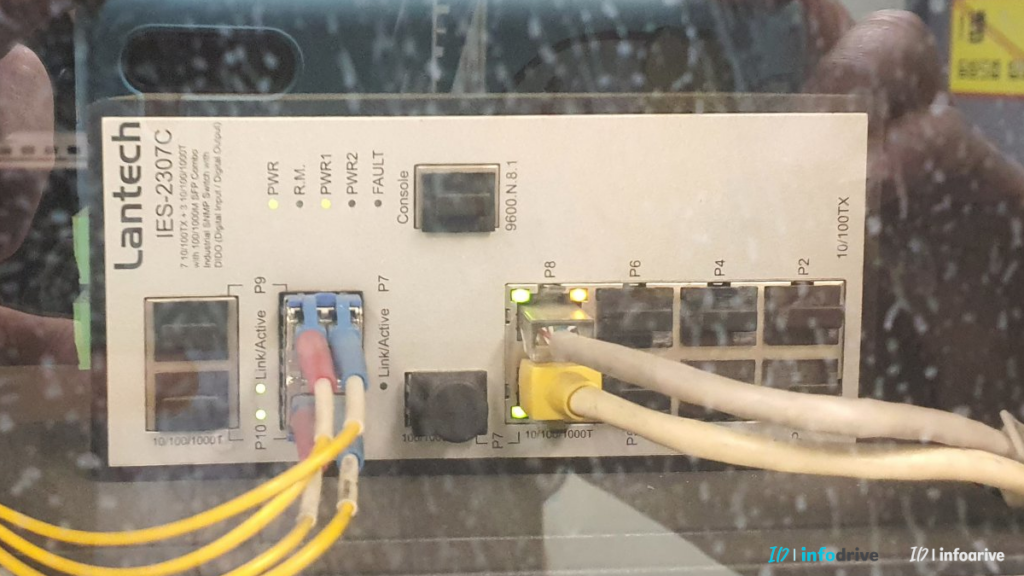

사진은 Lantech 산업용 광네트워크 스위치가
연결된 모습입니다.

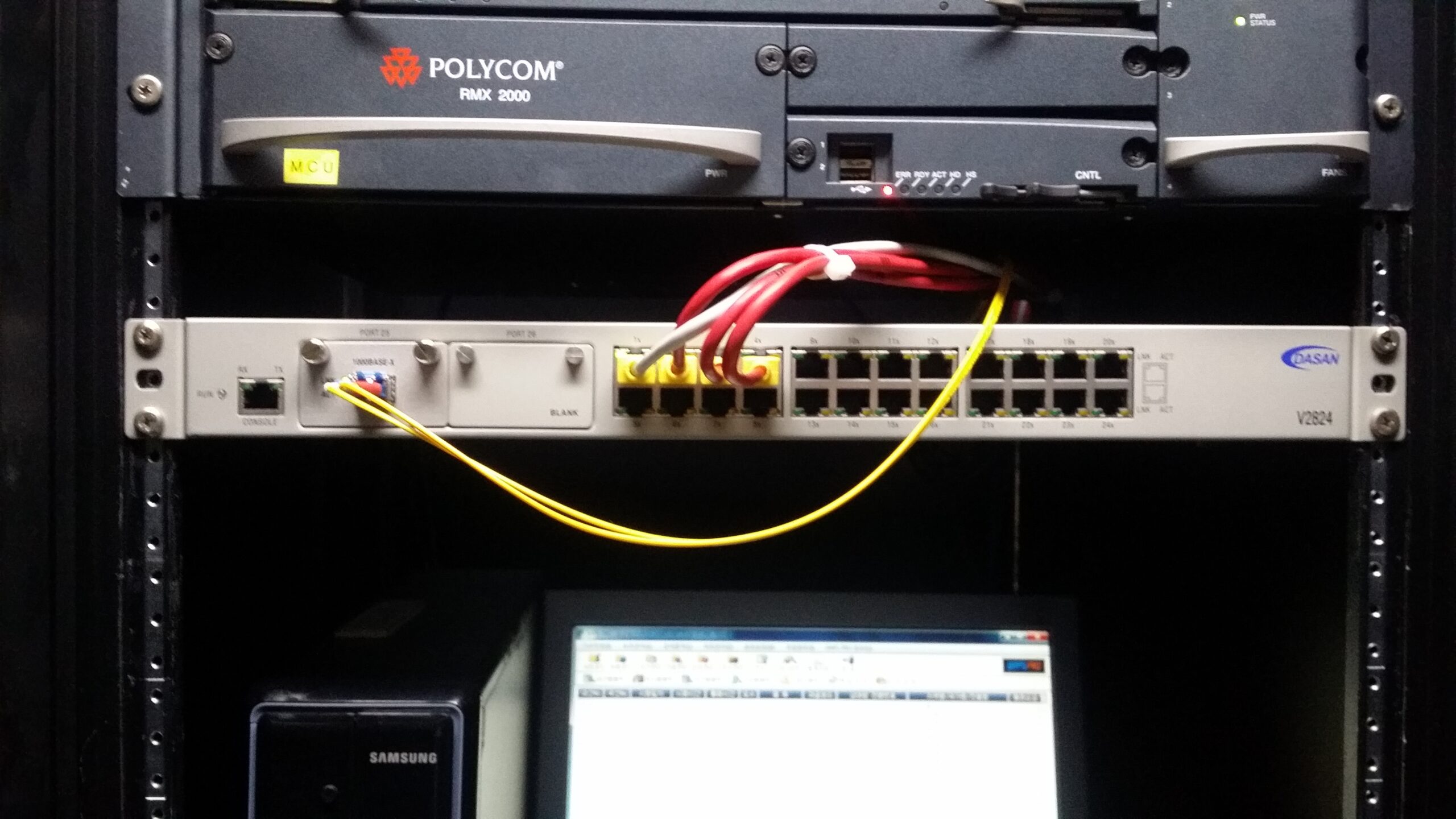

광케이블을 통해 전달된 네트워크 신호는
스위치 장비를 통해 여러 장비로 분배됩니다.

예를 들어

같은 장비들이
스위치를 통해 하나의 네트워크로 연결됩니다.

스위치는
네트워크 트래픽을 관리하고
장비 간 데이터 전달을 담당하는 핵심 장비입니다.

현장에서 많이 볼 수 있는 네트워크 구성은
다음과 같은 형태입니다.

통신사 회선
      │
      ▼
   VPN 장비
      │
      ▼
  네트워크 스위치
      │
 ┌────┼─────┐
 ▼    ▼     ▼
NVR   서버   CCTV 시스템
      │
      ▼
   운영 PC

이처럼 하나의 광회선을 통해
여러 장비가 동시에 네트워크에 연결됩니다.

특히 CCTV 시스템에서는
영상 데이터가 많기 때문에
광케이블을 이용한 네트워크 구성이 많이 사용됩니다.

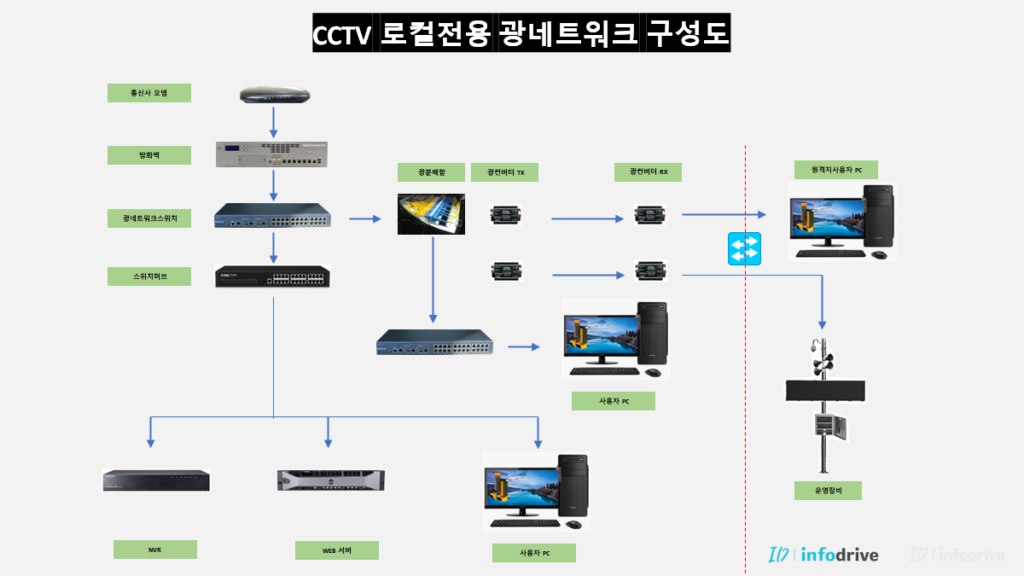

좀더 이해하기 쉽게 그림을 이용하여 로컬운영을 위한 CCTV 광네트워크 구성도입니다.
광분배함(FDF)의 위치는
광케이블이 연결되는 장비 위치에 따라
현장 상황에 맞게 구성될 수 있습니다.

광케이블 기반 네트워크에서
안정적인 운영을 위해 중요한 요소는 다음과 같습니다.

✔ 광접속 품질
✔ 광케이블 커넥터 청결 상태
✔ FDF 정리 상태
✔ 광패치코드 상태
✔ SFP 모듈 호환성
✔ 스위치 장비 설정

특히 광케이블 접속 상태가 좋지 않으면
네트워크 지연이나 패킷 손실이 발생할 수 있습니다.

광케이블 네트워크는
처음 보면 복잡해 보이지만
기본 구조를 이해하면 비교적 단순한 흐름으로 구성되어 있습니다.

정리하면

우리가 사용하는 인터넷과 CCTV 시스템 뒤에는
이러한 광네트워크 구조가 기본적으로 구성되어 있습니다.

광네트워크 구조를 이해하면
CCTV나 서버 네트워크 장애 발생 시
문제 위치를 훨씬 빠르게 판단할 수 있습니다.
