광컨버터 연결을 하다 보면
생각보다 많은 분들이 같은 지점에서 막히게 됩니다.
“RX는 어디고, TX는 또 어디인가요?”
“LINK 불이 들어오긴 하는데 정상인가요?”
“한쪽은 되는데 반대쪽이 안 됩니다…”
광컨버터는 구조 자체가 복잡한 장비는 아니지만,
광케이블 연결 방식 때문에 처음 접하는 분들에게는
어렵게 느껴질 수밖에 없습니다.
그래서 오늘은
광컨버터를 사용할 때 가장 헷갈리는 RX / TX 문제를 원천적으로 없앨 수 있는
1코어(1가닥) 광패치코드, 즉 BiDi 방식을 중심으로
광컨버터 연결 방법을 정리해보겠습니다.
1. 광컨버터의 기본 역할
광컨버터는 말 그대로
전기 신호(Ethernet)를 빛 신호(광)로 변환해 주는 장비입니다.
스위치허브처럼 여러 포트를 가진 장비가 아니라
1:1로 통신하는 장비이며,
한쪽에서 보내고 한쪽에서 받는 구조를 가지고 있습니다.
👉 가장 쉽게 비유하자면
아주 아주 긴 랜케이블 하나를 연결한다고 생각하시면 됩니다.

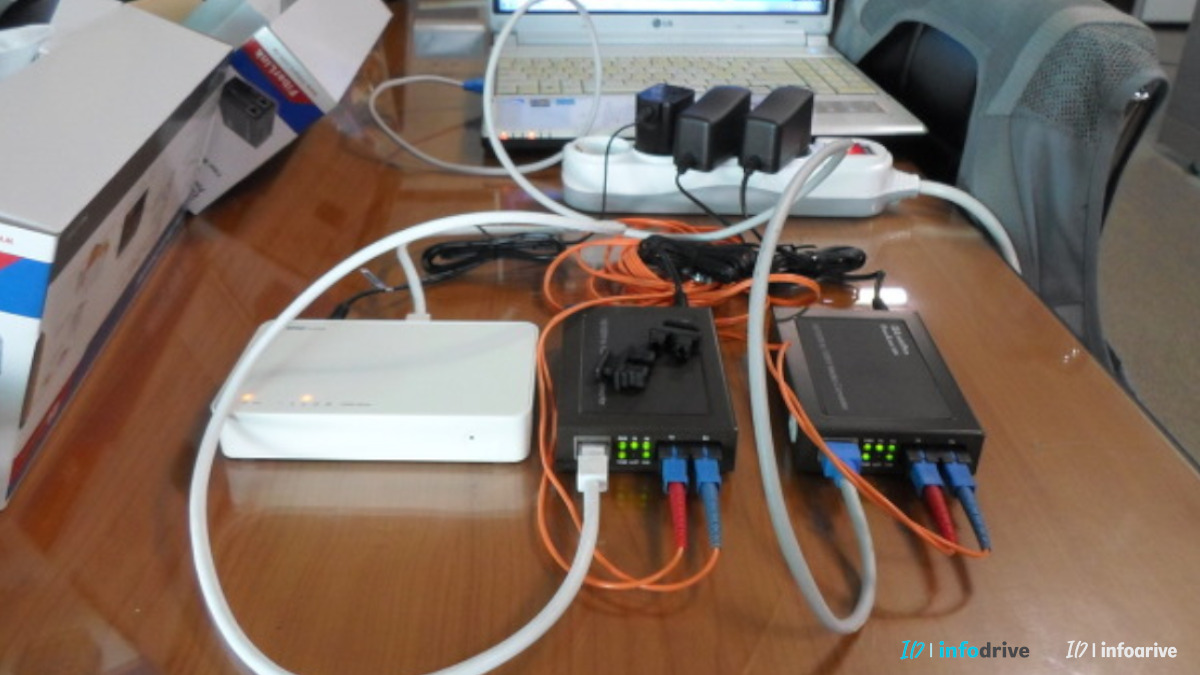

기본 구성은 다음과 같습니다.
LAN(UTP)
↕
광컨버터
↕
광케이블
↕
광컨버터
↕
LAN(UTP)
이 구조 자체는 단순하지만,
문제는 광케이블을 어떻게 연결하느냐에서 발생합니다.

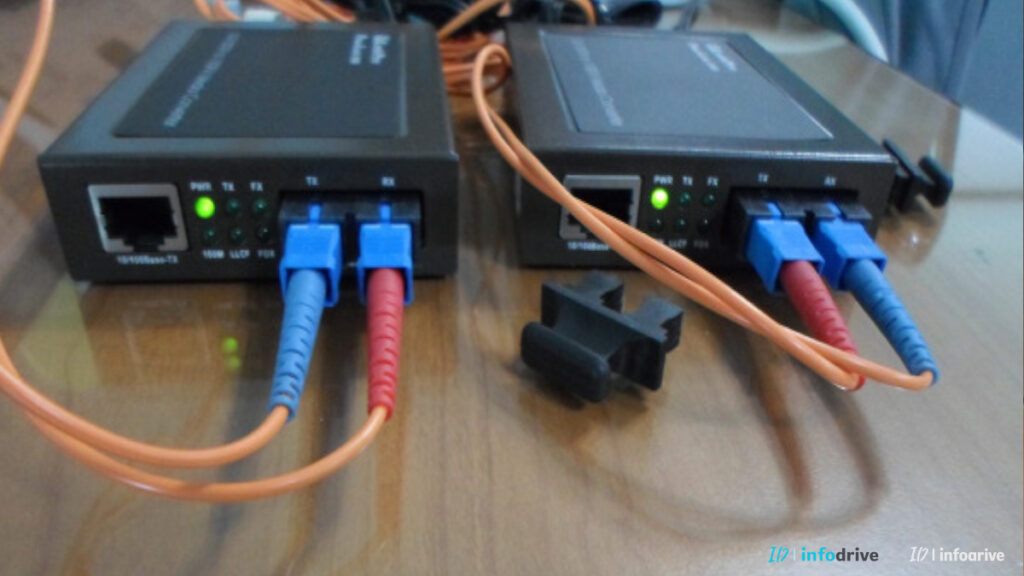

2. 기존 2코어 방식이 헷갈리는 이유
일반적으로 많이 사용되는 방식은
2가닥(2코어) 광케이블을 사용하는 방식입니다.
연결 원리는 다음과 같습니다.
- TX → 상대편 RX
- RX → 상대편 TX
이론만 보면 어렵지 않지만,
현장에서는 다음과 같은 상황이 자주 발생합니다.
- 패치코드 방향을 헷갈림
- 중간 FDF에서 좌우가 뒤바뀜
- 작업자 교체 후 연결 순서 오류
- LED는 켜져 있는데 통신이 안 됨
👉 즉, 빛은 나가는데 돌아오지 않는 상태가 되는 것입니다.
경험이 있는 작업자라면
광컨버터 LED 상태나 링크 점등 여부로 판단할 수 있지만,
처음 접하는 분들에게는 이 과정 자체가 쉽지 않습니다.
3. 1코어(BiDi) 광전송 방식이란?
과거에는 광접속 비용이 비쌌고
코어 하나하나가 비용으로 계산되던 시절도 있었습니다.
그래서 FDF에 충분한 예비 포트를 만들지 못한 경우가 많았고,
이로 인해 2코어 사용이 부담이 되는 현장도 많았습니다.
이런 환경에서 등장한 방식이
1코어(BiDi) 광전송 방식입니다.
✔ BiDi 방식의 핵심 개념
- 한 가닥의 광섬유로 송신과 수신을 동시에 처리
- 서로 다른 파장(Wavelength) 을 사용
구조는 다음과 같습니다.
- 한쪽 장비
- 1310nm 송신 / 1550nm 수신
- 반대쪽 장비
- 1550nm 송신 / 1310nm 수신
👉 서로 파장이 다르기 때문에
한 가닥의 광섬유로도 양방향 통신이 가능해집니다.

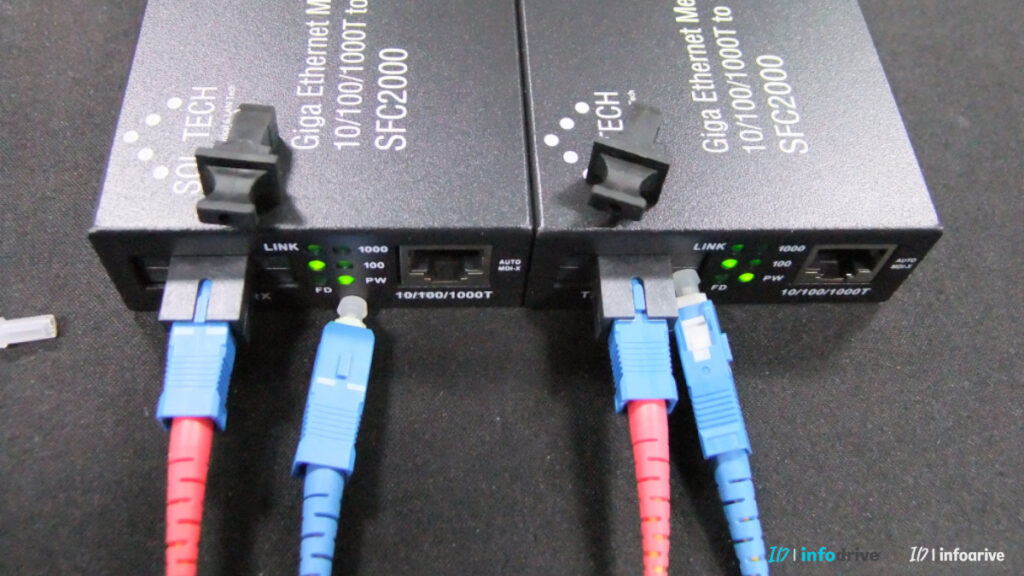

4. 현장에서 많이 쓰는 2코어 분리 방식의 한계
현장에서는 보통
2가닥으로 만들어진 SC 타입 광패치코드를 분리해서 사용하는 경우가 많습니다.
이 방식은:
- 당장 자재 수급이 쉽고
- 익숙한 방식이라는 장점은 있지만
다음과 같은 단점이 있습니다.
- RX / TX 방향 실수 가능성
- FDF 내부에서 혼선 발생
- 작업자마다 연결 방식이 달라짐
- 장애 발생 시 원인 추적이 어려움
특히 유지보수를 고려하면
사람이 바뀔수록 실수가 반복되는 구조가 됩니다.
5. BiDi 전용 1코어 광패치코드의 장점
BiDi 전용 광패치코드는
이런 문제를 구조적으로 해결해 줍니다.
✔ 가장 큰 장점은 단순함입니다
- RX / TX 구분 필요 없음
- 방향 고민 없음
- 코어 색상 맞출 필요 없음
연결 구조는 아주 단순합니다.
광컨버터(A) ── 1코어 광패치코드 ── 광컨버터(B)👉 그냥 한 가닥을 꽂으면 끝입니다.
✔ 유지보수 관점에서의 장점
- 장애 발생 시 확인 포인트가 줄어듦
- 작업자 숙련도에 따른 편차 감소
- 실수로 인한 장애 확률 감소
그래서 요즘은
소규모 서버실, CCTV 구간, 단거리 구간에서는
BiDi 방식이 점점 많이 사용되고 있습니다.
6. 설치 시 반드시 확인해야 할 포인트
1코어 방식이라고 해서
패치코드만 바꾼다고 되는 것은 아닙니다.
✔ ① 광케이블 종류 확인 (싱글 / 멀티)
- 싱글모드(SM): 노란색
- 멀티모드(MM): 주황색
👉 현장 광케이블과 장비 타입이 반드시 일치해야 합니다.
✔ ② BiDi 지원 광컨버터인지 확인
- 일반 광컨버터는 사용 불가
- 반드시 BiDi 전용 제품 선택
SFP 방식의 경우
브랜드 호환 문제로 설정이 복잡해질 수 있으므로
가능하면 같은 브랜드 제품을 세트로 사용하는 것이 좋습니다.
✔ ③ 파장 쌍이 정확히 맞아야 함
- A 장비: 1310 TX / 1550 RX
- B 장비: 1550 TX / 1310 RX
👉 짝이 맞지 않으면 절대 통신되지 않습니다.
✔ ④ 패치코드 타입 혼동 주의
- BiDi 전용은 1코어 SC 타입을 주로 사용
- LC 타입, 듀얼 패치코드와 혼동 주의
7. 어떤 현장에 특히 유리할까?
1코어 BiDi 방식은
다음과 같은 현장에서 특히 효과적입니다.
- 기존에 광 1가닥만 남아 있는 경우
- 관로가 포화되어 추가 포설이 어려운 경우
- 소규모 서버실
- CCTV 네트워크 구간
- RX / TX 실수가 잦은 현장
👉 유지보수와 안정성 측면에서
훨씬 관리하기 좋은 구조입니다.
✿ 마무리
광컨버터 연결이 어렵게 느껴지는 이유는
장비가 복잡해서가 아니라
연결 방식이 헷갈리기 때문입니다.
정리하면:
- 2코어 방식 → RX / TX 항상 주의
- 1코어(BiDi) 방식 → 고민 없이 연결
- 단, 장비 타입과 파장 매칭은 필수
광을 처음 접하시는 분들이라면
1코어 BiDi 방식은 가장 쉽고 안정적인 선택이 될 수 있습니다.
광컨버터 연결,
이제는 조금 더 편하게 접근하셔도 됩니다.
