AOC라고 알려진 복합 광HDMI 케이블을 설치시 입·출력 방향을 반드시 확인해야 하는 케이블입니다.
특히 20M이상 장거리 HDMI 광케이블을 설치하시려는 경우라면 이글의 내용을 꼭 참고하시기 바랍니다.
1. HDMI 케이블이란 무엇인가
HDMI 케이블은 High Definition Multimedia Interface의 약자로,
영상 신호와 음성 신호를 하나의 케이블로 동시에 전송하는 인터페이스입니다.
현재는 TV, 모니터, 프로젝터, PC, 셋톱박스, 영상 제어 장비등 대부분의 영상 장비가
HDMI 포트를 기본으로 사용하고 있습니다.
2. 일반 HDMI 케이블과 장거리 HDMI 케이블의 차이
시중에서 가장 흔하게 사용하는 HDMI 케이블은 영상기기, 또는 컴퓨터와 영상장비를 연결하는 5M 이내의 짧은 구간용이며,
길어도 보통 20M 이내입니다.
이 구간의 HDMI 케이블은 양쪽 모두 MALE 형태로 제작되어 방향성이 없고 기기와 영상장비 아무 쪽이나 연결해도 정상 동작합니다.
즉,
기기 ↔ 영상장비(스크린, 모니터)를 아무 생각 없이 연결해도 문제없이 작동한다는 뜻입니다.
3. 30M HDMI 케이블(리피터 내장형)의 특징
하지만 30M 이상의 HDMI 케이블은 신호 감쇠 문제로 인해 전송 거리 보완 장치가 필요합니다.
그래서 일부 30M이상 HDMI 케이블인 경우 케이블 중간부분에 리피터(증폭 장치)가 내장되어 있습니다.
이 리피터의 역할은 약해진 HDMI 신호를 다시 증폭해서 장거리에서도 영상이 끊기지 않도록 보정하는 역할을 합니다.
문제는 설치시 눈에 띄는 표기가 없는 경우가 많다는 점입니다.
겉보기에는 “그냥 긴 HDMI 케이블”처럼 보이기 때문에 현장에서 쉽게 놓치게 됩니다.
요즘은 AOC방식이 보편화되면서 리피터 내장형 HDMI케이블을 예전보다 덜 사용하지만,
이런 특성을 특성을 이해해 두면 실무에 도움이 됩니다.

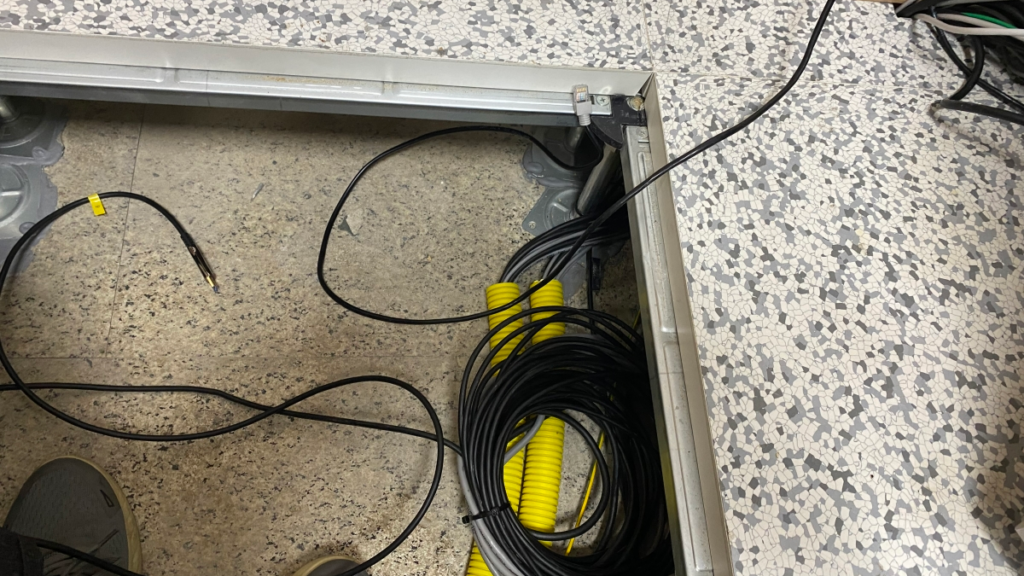

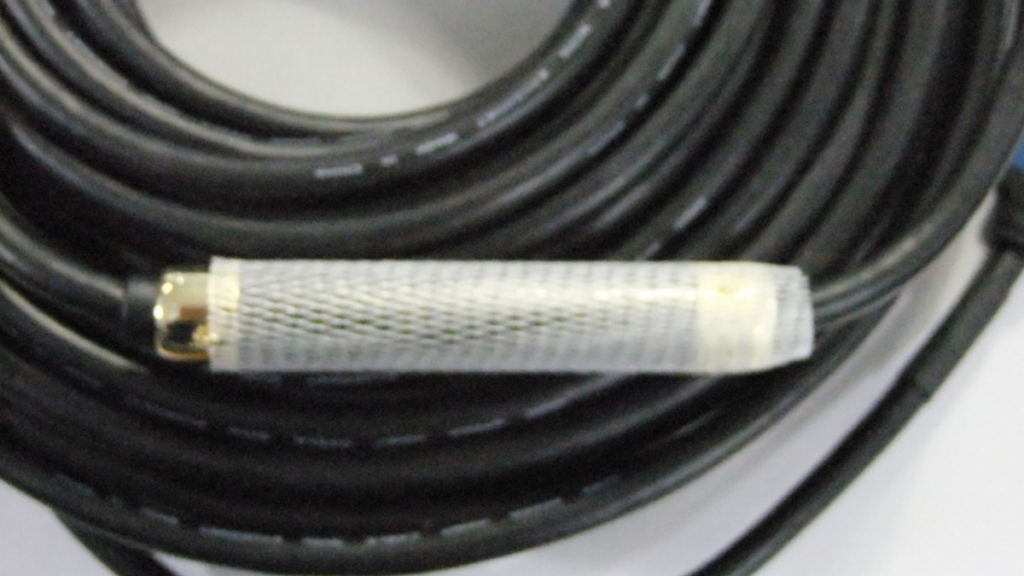

리피터 내장형 케이블은 일반 HDMI 케이블과 같이 굵은 타입이며, 천장이나 악세스플로어에 설치된 겨우 전체 구간의 중간 부분에 리피터가 위치하게 됩니다.
관로 내부에 설치시 관로의 사이즈는 당연히 커져야 하고 리피터 및 헤드부분 꺾임등으로 장애 발생요인이 커지게 되니 참고하시기 바랍니다.
4. AOC 광 HDMI 케이블이란?
AOC는 Active Optical Cable의 약자입니다.
AOC 광 HDMI 케이블은 내부가 광섬유(Fiber) 구조로 되어 있으며, 전기 신호를 광 신호로 변환해 전송합니다.
이 방식은 중간 리피터 없이도 장거리 전송이 가능하다는 특징이 있습니다.
장점은 다음과 같습니다.
30M, 50M, 100M 이상도 안정적으로 영상을 전송
광케이블 특성상 전자파 간섭에 강함
두께가 얇고 가벼움
이러한 이유로
최근 정보통신 공사나 대형 회의실, 전광판, 관제실 환경에서는 AOC 광 HDMI 케이블 사용이 점점 늘고 있습니다.
5. AOC 케이블에서 입·출력 방향이 중요한 이유
오늘 글의 핵심사항입니다.
AOC 광 HDMI 케이블의 가장 큰 특징이자 가장 많이 실수하는 부분은 바로 입·출력 방향이 정해져 있다는 점입니다.
⚠️ AOC HDMI 케이블은 ‘방향성’이 있습니다.

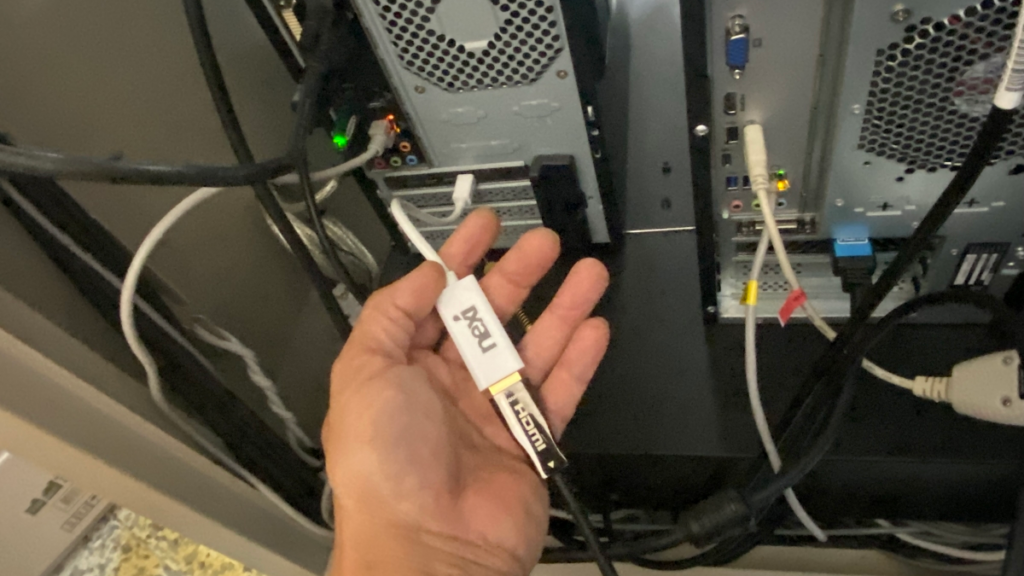

케이블 양단을 보면 보통 다음과 같이 표시되어 있어서 간혹 헷갈려 하시는 분들도 있습니다.
기기에 연결되는 쪽이 SOURCE, 모니터나 스크린에 연결되는 쪽이 DISPLAY입니다.
참고로 다음과 같은 표기도 있으니 참고하세요.
SOURCE / INPUT
DISPLAY / SCREEN / OUTPUT
또는 화살표 ( → → → )
AOC 케이블은 내부에 신호 변환 칩, 광 송·수신 모듈이 포함되어 있기 때문에 입력과 출력이 정확히 정해져 있습니다.
6. 방향을 반대로 설치했을 때 발생하는 문제
여기서 일반 HDMI 케이블과 AOC 광 HDMI 케이블의 차이가 분명해집니다.
❌ 일반 HDMI
방향 반대로 연결 → 그래도 동작
❌ AOC 광 HDMI
방향 반대로 연결 → 아예 화면 안 나옴
특히 문제가 되는 상황은 이미 구내 관로에 포설 완료 또는 천장·벽 마감 완료된 상황이며
이 상태에서 방향이 반대로 확인되면 재포설 외에는 답이 없는 상황이 됩니다.
현장에서는 정말 말 그대로 “뒷목 잡는 상황”이 발생합니다.
7. AOC 광 HDMI 케이블 설치 시 실무 주의사항
정보통신 공사나 현장 작업 시 아래 사항은 반드시 지켜야 합니다.
✔ 1️⃣ 포설 전, 양단 라벨 확인
SOURCE / DISPLAY 표시 확인
화살표 방향 확인
헷갈리면 마스킹 테이프로 표시
✔ 2️⃣ 관로 포설 전 테스트
포설 전에 바닥에서 반드시 테스트
영상 출력 확인 후 포설 진행
✔ 3️⃣ 여유 길이 확보
AOC 케이블은 절단/재접속 불가
여유 없이 딱 맞게 포설하면 위험
✔ 4️⃣ 꺾임·압착 주의
광섬유 구조이므로 과도한 꺾임, 압착은 신호 불량 원인
요즘에 헤드부분을 분리·조립할 수 있도록 소형화 된 제품도 있으니 참고하시기 바랍니다.
✿ 마무리 – 왜 사전에 확인해야 하는가
AOC 광 HDMI 케이블은 관로포설이 가능할 정도로 얇은 물리적 특성을 가지면서도 장거리까지 영상과 음성신호를 동시 전송할 수 있는 아주 뛰어난 성능을 가진 케이블이지만
일반 HDMI와 같은 방식으로 다루면 현장에서 큰 문제로 이어질 수 있습니다.
특히
건물 마감 전·후 관로 포설 작업을 하는 정보통신 실무자라면
입·출력 방향 확인은 선택이 아니라 필수입니다.
현장설치를 하는 저도 한번에 여러가닥을 설치하는 경우 실수할 뻔했던 경험이 있었던 만큼,이글을 보시는 독자님들은 꼭 인지하고 작업하시길 바랍니다.
감사합니다.
